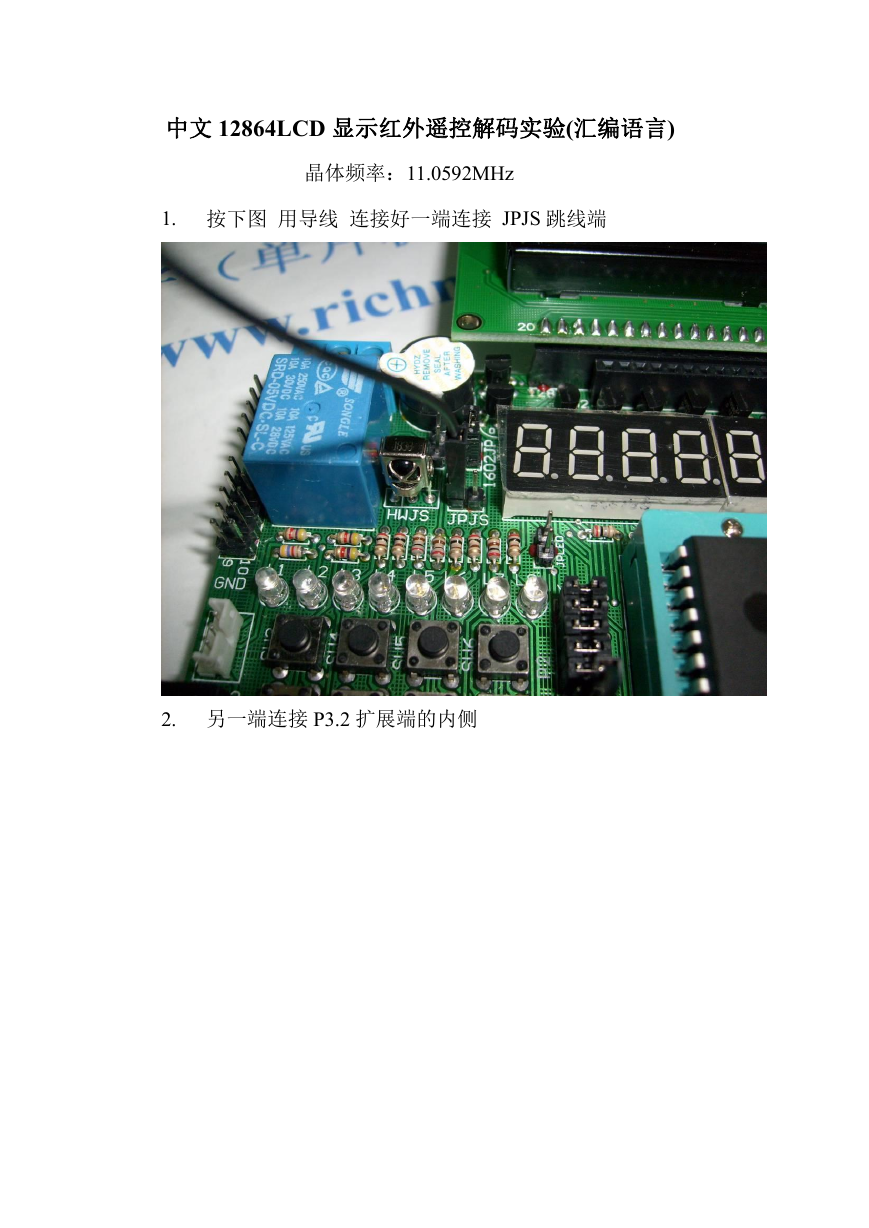

中文 12864LCD 显示红外遥控解码实验(汇编语言) 晶体频率：11.0592MHz 1. 按下图用导线连接好一端连接 JPJS 跳线端 2. 另一端连接 P3.2 扩展端的内侧

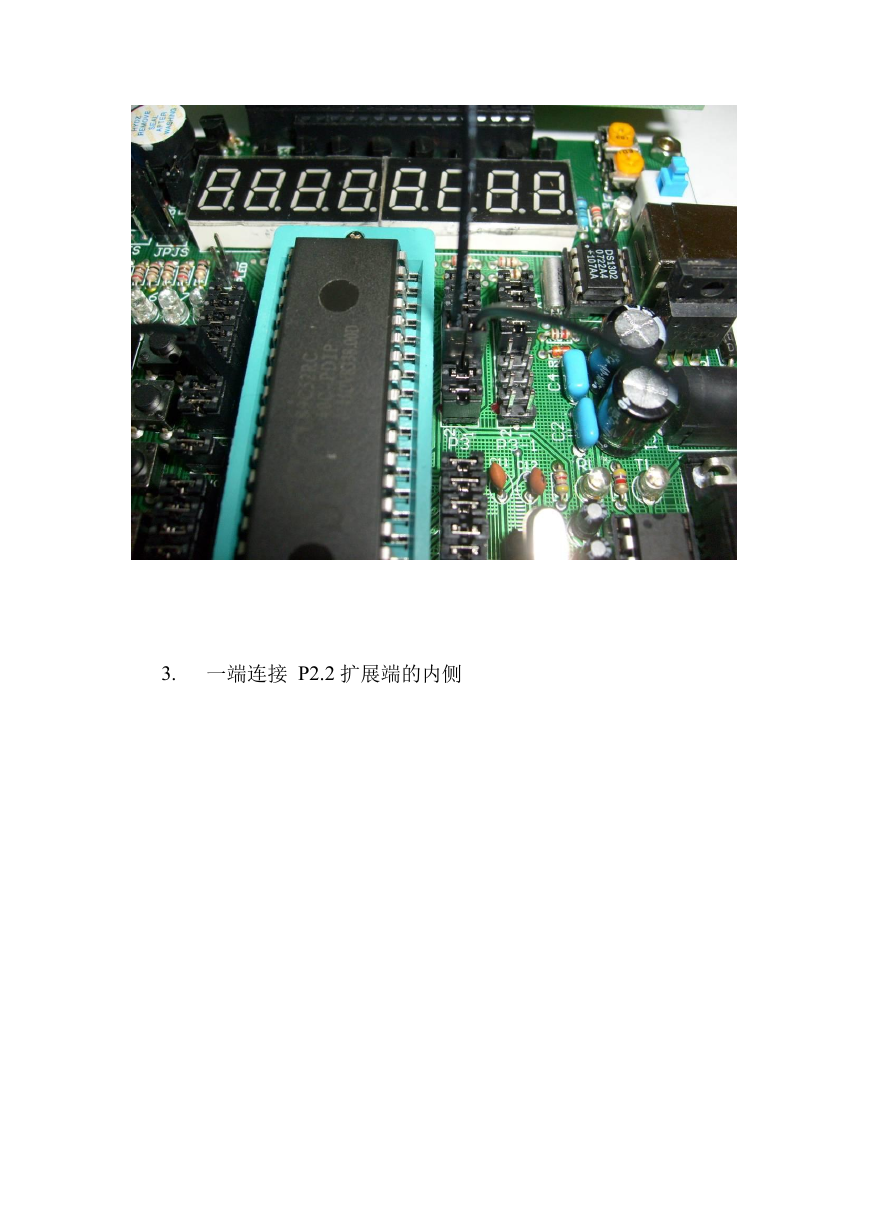

3. 一端连接 P2.2 扩展端的内侧

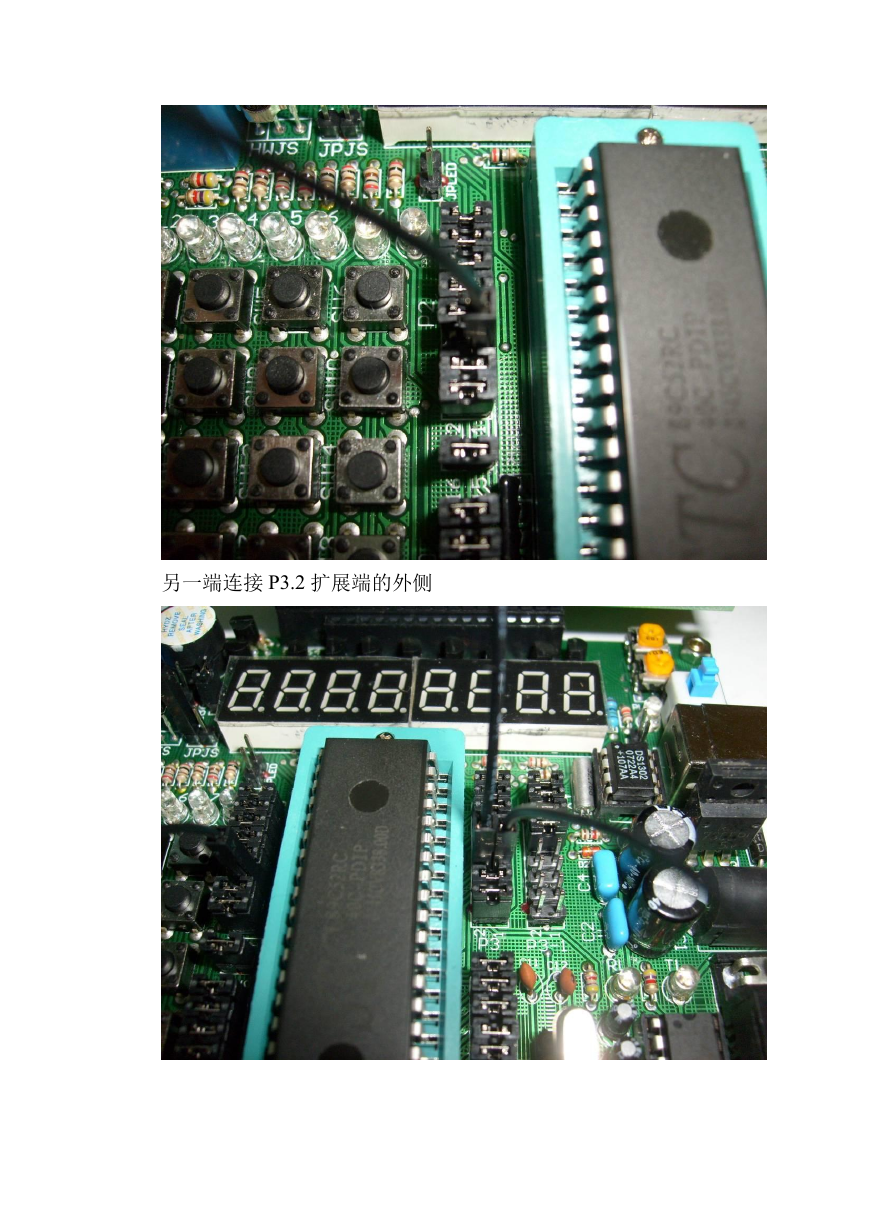

另一端连接 P3.2 扩展端的外侧

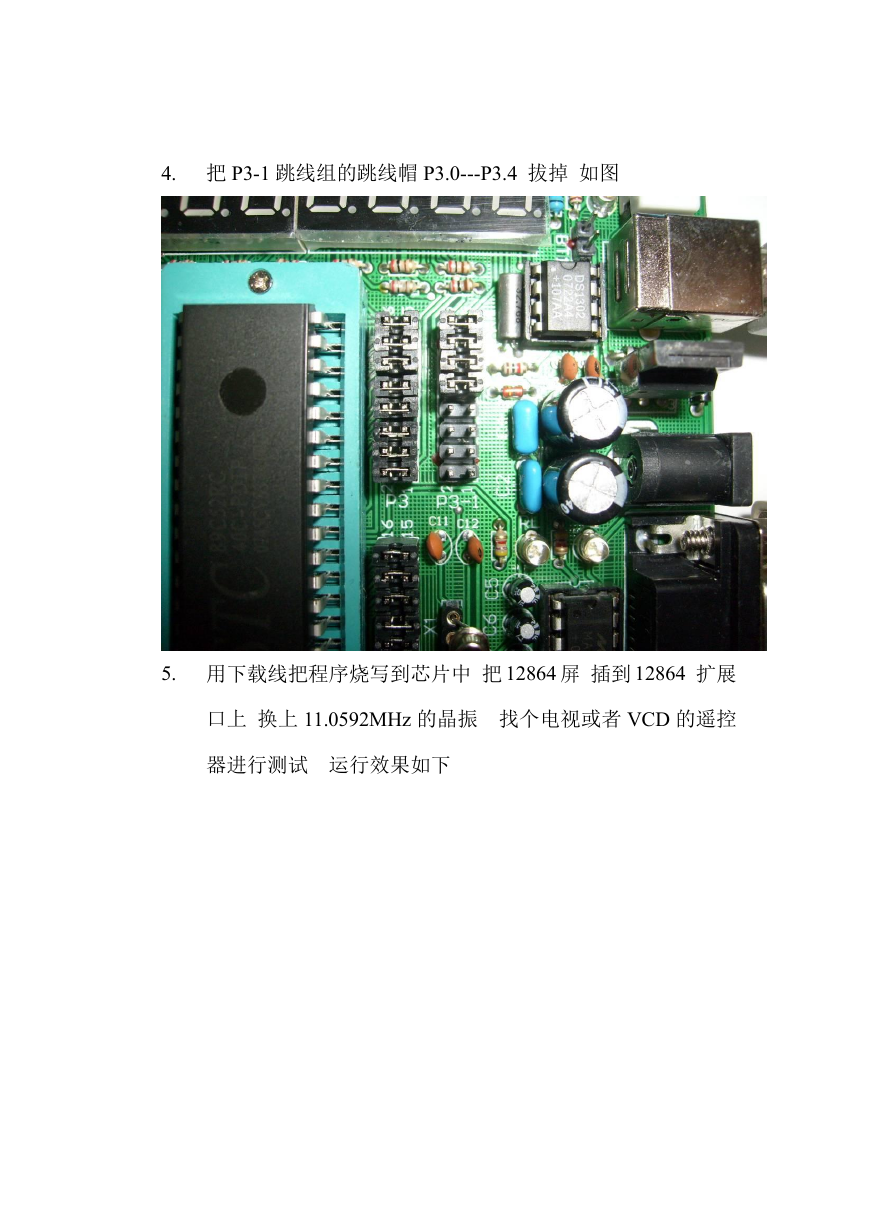

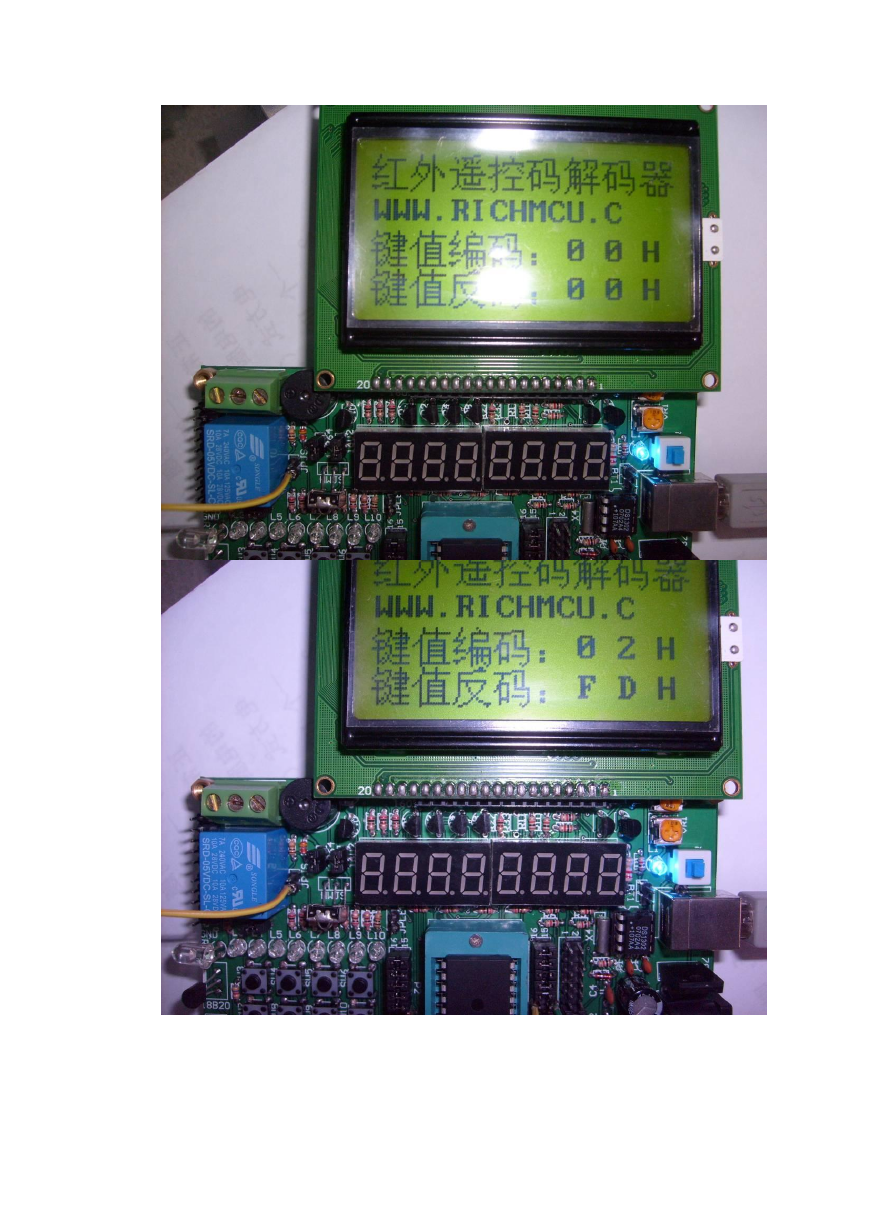

4. 把 P3-1 跳线组的跳线帽 P3.0---P3.4 拔掉如图 5. 用下载线把程序烧写到芯片中把 12864 屏插到 12864 扩展口上换上 11.0592MHz 的晶振找个电视或者 VCD 的遥控器进行测试运行效果如下
