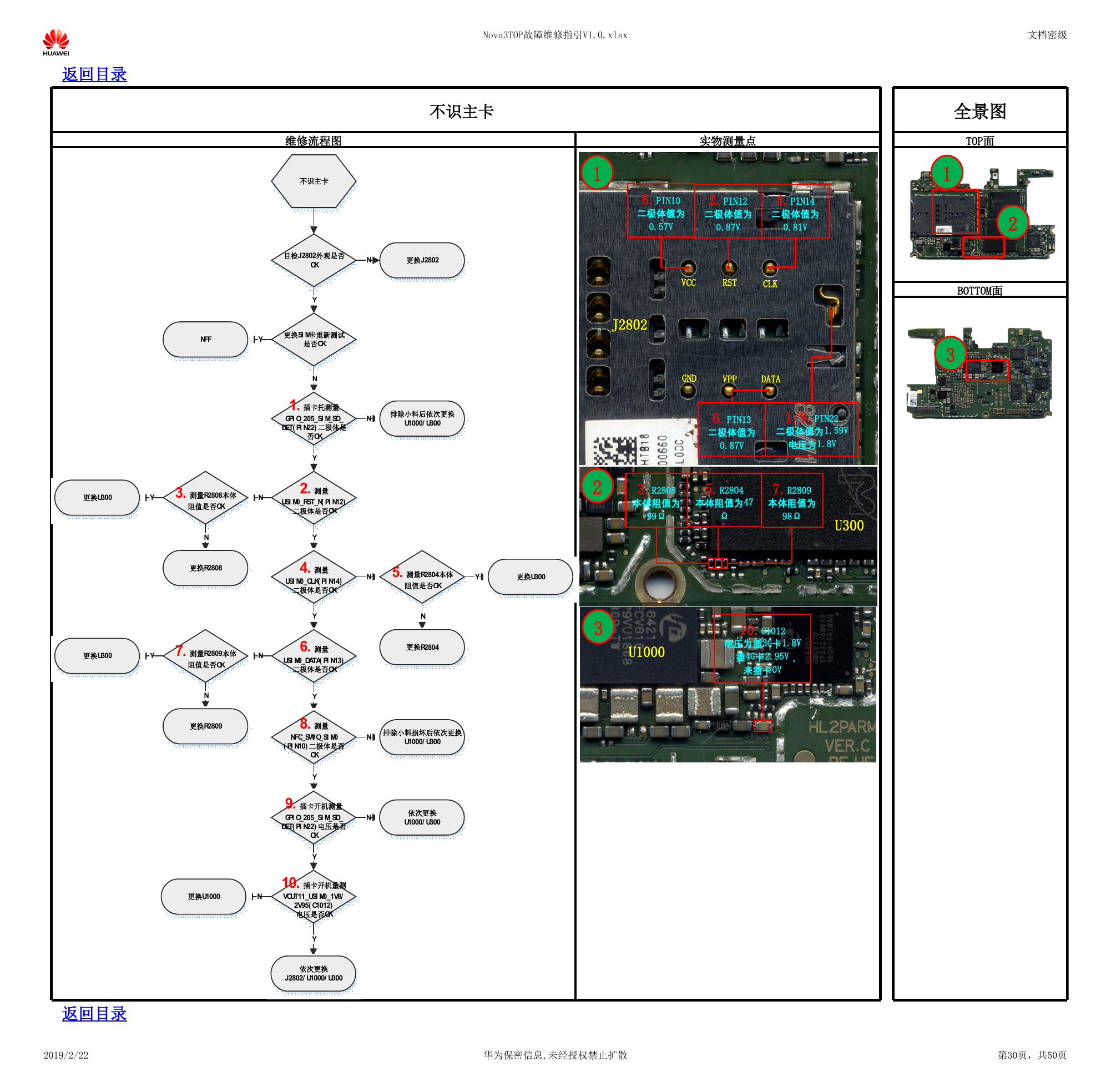

Nova3TOP故障维修指引V1.0.xlsx 文档密级 全景图 TOP面 2 BOTTOM面 1 3 返回目录 不识主卡 维修流程图 实物测量点 1 2 3 8.PIN10 二极体值为 0.57V 2.PIN12 二极体值为 0.87V 4.PIN14 二极体值为 0.81V VCC RST CLK J2802 GND VPP DATA 6.PIN13 二极体值为 0.87V 1/9.PIN22 二极体值为1.59V 电压为1.8V 3.R2808 本体阻值为 99Ω 5.R2804 本体阻值为47 Ω 7.R2809 本体阻值为 98Ω U300 10.C1012 电压为插3G卡1.8V ，插4G卡2.95V， 未插卡0V U1000 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第30页，共50页 不识主卡目检J2802外观是否OK更换J2802N更换SIM卡重新测试是否OKYYNFFN2.测量USIM0_RST_N(PIN12)二极体是否OKN3.测量R2808本体阻值是否OKN更换R2808Y更换U300Y4.测量USIM0_CLK(PIN14)二极体是否OKN5.测量R2804本体阻值是否OKN更换R2804Y更换U300Y6.测量USIM0_DATA(PIN13)二极体是否OKN7.测量R2809本体阻值是否OKN更换R2809Y更换U300Y1.插卡托测量GPIO_205_SIM_SD_DET(PIN22)二极体是否OKYN排除小料后依次更换U1000/U3008.测量NFC_SWIO_SIM0(PIN10)二极体是否OKNY排除小料损坏后依次更换U1000/U30010.插卡开机量测VOUT11_USIM0_1V8/2V95(C1012)电压是否OKN更换U1000Y依次更换J2802/U1000/U3009.插卡开机测量GPIO_205_SIM_SD_DET(PIN22)电压是否OKYN依次更换U1000/U300
