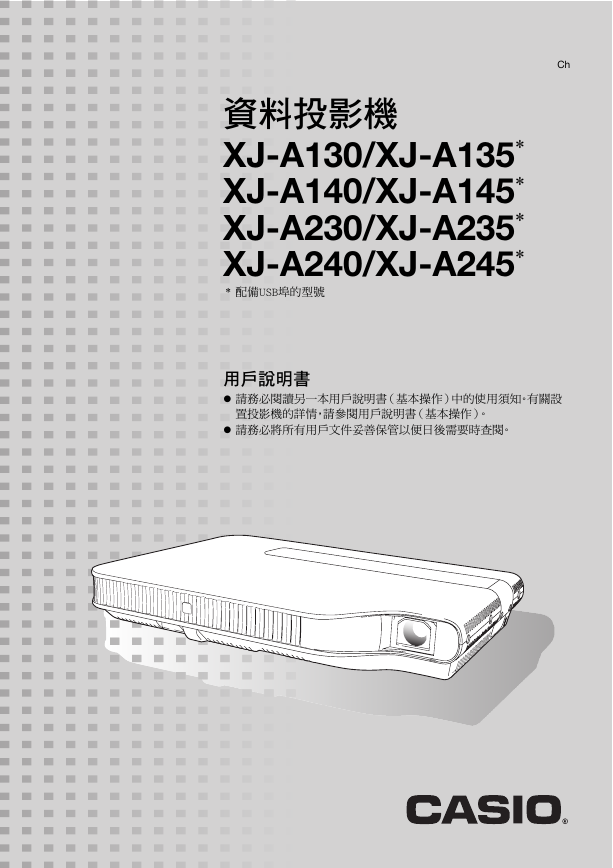

Ch 資料投影機 XJ-A130/XJ-A135* XJ-A140/XJ-A145* XJ-A230/XJ-A235* XJ-A240/XJ-A245* * 配備USB埠的型號用戶說明書請務必閱讀另一本用戶說明書（基本操作）中的使用須知。有關設置投影機的詳情，請參閱用戶說明書（基本操作）。請務必將所有用戶文件妥善保管以便日後需要時查閱。

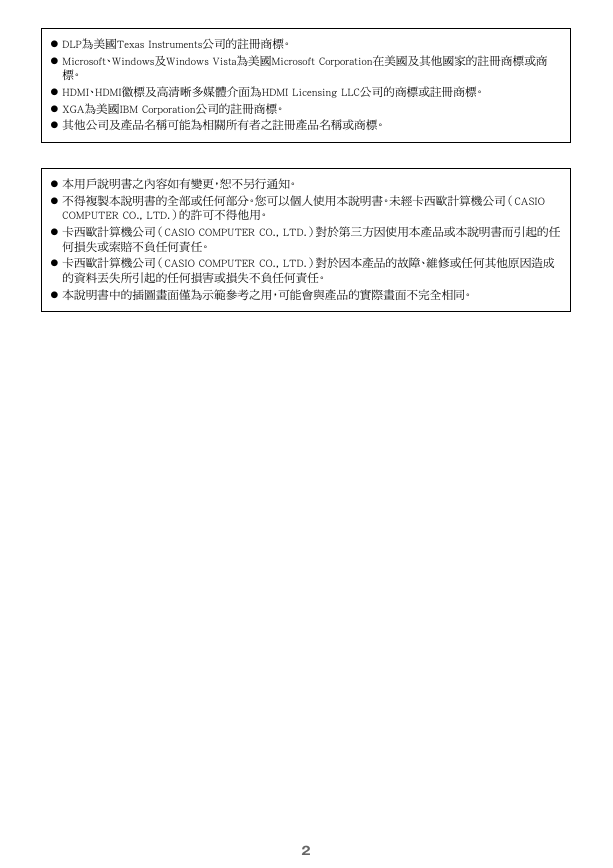

DLP為美國Texas Instruments公司的註冊商標。 Microsoft、Windows及Windows Vista為美國Microsoft Corporation在美國及其他國家的註冊商標或商標。 HDMI、HDMI徽標及高清晰多媒體介面為HDMI Licensing LLC公司的商標或註冊商標。 XGA為美國IBM Corporation公司的註冊商標。其他公司及產品名稱可能為相關所有者之註冊產品名稱或商標。本用戶說明書之內容如有變更，恕不另行通知。不得複製本說明書的全部或任何部分。您可以個人使用本說明書。未經卡西歐計算機公司（CASIO COMPUTER CO., LTD.）的許可不得他用。卡西歐計算機公司（CASIO COMPUTER CO., LTD.）對於第三方因使用本產品或本說明書而引起的任何損失或索賠不負任何責任。卡西歐計算機公司（CASIO COMPUTER CO., LTD.）對於因本產品的故障、維修或任何其他原因造成的資料丟失所引起的任何損害或損失不負任何責任。本說明書中的插圖畫面僅為示範參考之用，可能會與產品的實際畫面不完全相同。 2

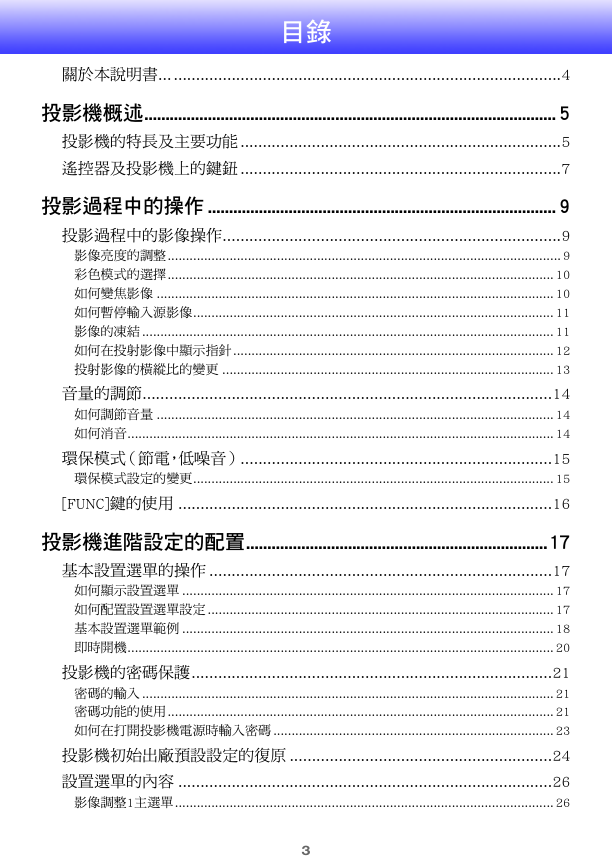

目錄關於本說明書... .......................................................................................4 投影機概述................................................................................................. 5 投影機的特長及主要功能 ........................................................................5 遙控器及投影機上的鍵鈕 ........................................................................7 投影過程中的操作 .................................................................................. 9 投影過程中的影像操作............................................................................9 影像亮度的調整............................................................................................................ 9 彩色模式的選擇.......................................................................................................... 10 如何變焦影像 ............................................................................................................. 10 如何暫停輸入源影像................................................................................................... 11 影像的凍結 ................................................................................................................. 11 如何在投射影像中顯示指針........................................................................................ 12 投射影像的橫縱比的變更 ........................................................................................... 13 音量的調節............................................................................................14 如何調節音量 ............................................................................................................. 14 如何消音..................................................................................................................... 14 環保模式（節電，低噪音）......................................................................15 環保模式設定的變更................................................................................................... 15 [FUNC]鍵的使用 ....................................................................................16 投影機進階設定的配置.......................................................................17 基本設置選單的操作 .............................................................................17 如何顯示設置選單 ...................................................................................................... 17 如何配置設置選單設定 ............................................................................................... 17 基本設置選單範例 ...................................................................................................... 18 即時開機..................................................................................................................... 20 投影機的密碼保護.................................................................................21 密碼的輸入 ................................................................................................................. 21 密碼功能的使用.......................................................................................................... 21 如何在打開投影機電源時輸入密碼 ............................................................................. 23 投影機初始出廠預設設定的復原 ...........................................................24 設置選單的內容 ....................................................................................26 影像調整1主選單 ........................................................................................................ 26 3

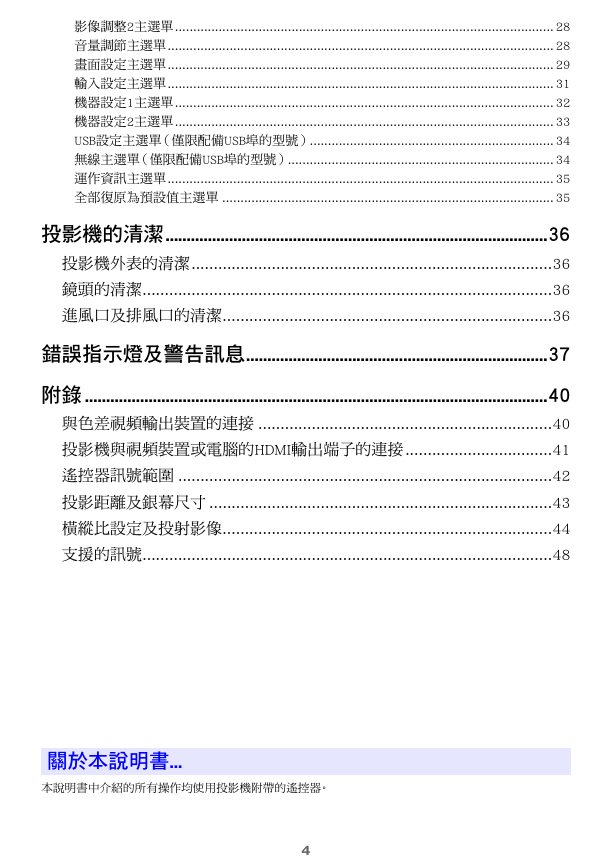

影像調整2主選單 ........................................................................................................ 28 音量調節主選單.......................................................................................................... 28 畫面設定主選單.......................................................................................................... 29 輸入設定主選單.......................................................................................................... 31 機器設定1主選單 ........................................................................................................ 32 機器設定2主選單 ........................................................................................................ 33 USB設定主選單（僅限配備USB埠的型號）................................................................... 34 無線主選單（僅限配備USB埠的型號）......................................................................... 34 運作資訊主選單.......................................................................................................... 35 全部復原為預設值主選單 ........................................................................................... 35 投影機的清潔..........................................................................................36 投影機外表的清潔.................................................................................36 鏡頭的清潔............................................................................................36 進風口及排風口的清潔..........................................................................36 錯誤指示燈及警告訊息.......................................................................37 附錄 .............................................................................................................40 與色差視頻輸出裝置的連接 ..................................................................40 投影機與視頻裝置或電腦的HDMI輸出端子的連接 .................................41 遙控器訊號範圍 ....................................................................................42 投影距離及銀幕尺寸 .............................................................................43 橫縱比設定及投射影像..........................................................................44 支援的訊號............................................................................................48 關於本說明書... 本說明書中介紹的所有操作均使用投影機附帶的遙控器。 4

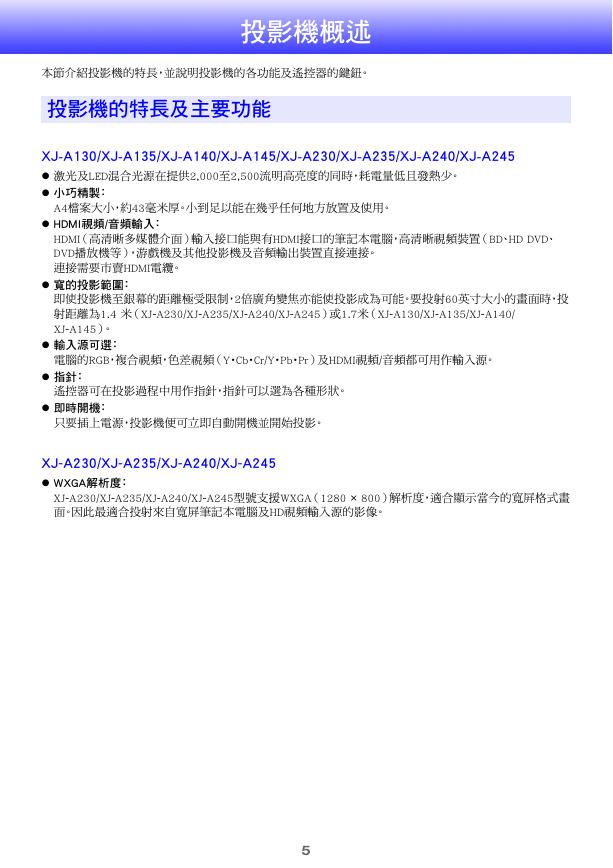

投影機概述本節介紹投影機的特長，並說明投影機的各功能及遙控器的鍵鈕。投影機的特長及主要功能 XJ-A130/XJ-A135/XJ-A140/XJ-A145/XJ-A230/XJ-A235/XJ-A240/XJ-A245 激光及LED混合光源在提供2,000至2,500流明高亮度的同時，耗電量低且發熱少。小巧精製﹕ A4檔案大小，約43毫米厚。小到足以能在幾乎任何地方放置及使用。 HDMI視頻/音頻輸入： HDMI（高清晰多媒體介面）輸入接口能與有HDMI接口的筆記本電腦，高清晰視頻裝置（BD、HD DVD、 DVD播放機等），游戲機及其他投影機及音頻輸出裝置直接連接。連接需要市賣HDMI電纜。寬的投影範圍：即使投影機至銀幕的距離極受限制，2倍廣角變焦亦能使投影成為可能。要投射60英寸大小的畫面時，投射距離為1.4 米（XJ-A230/XJ-A235/XJ-A240/XJ-A245）或1.7米（XJ-A130/XJ-A135/XJ-A140/ XJ-A145）。輸入源可選﹕ 電腦的RGB，複合視頻，色差視頻（Y‧Cb‧Cr/Y‧Pb‧Pr）及HDMI視頻/音頻都可用作輸入源。指針﹕ 遙控器可在投影過程中用作指針，指針可以選為各種形狀。即時開機﹕ 只要插上電源，投影機便可立即自動開機並開始投影。 XJ-A230/XJ-A235/XJ-A240/XJ-A245 WXGA解析度： XJ-A230/XJ-A235/XJ-A240/XJ-A245型號支援WXGA（1280 × 800）解析度，適合顯示當今的寬屏格式畫面。因此最適合投射來自寬屏筆記本電腦及HD視頻輸入源的影像。 5

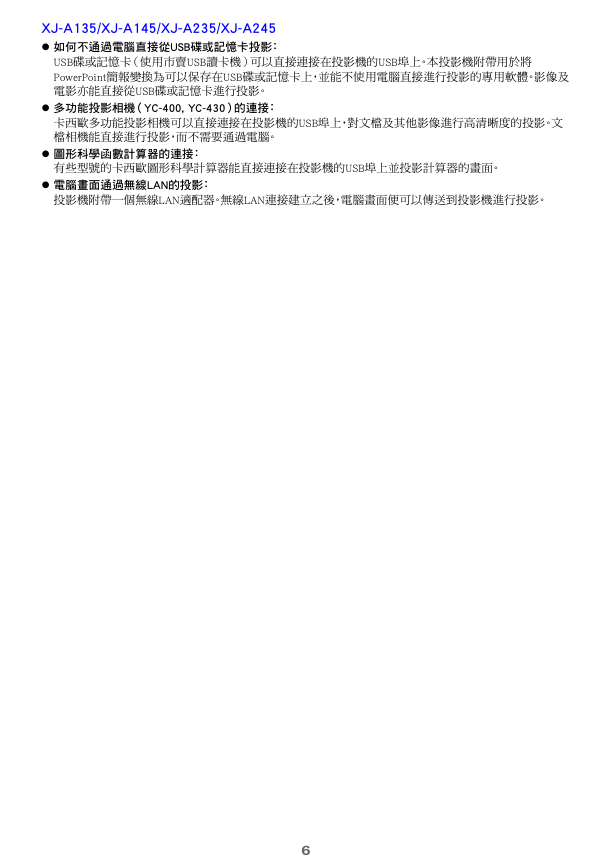

XJ-A135/XJ-A145/XJ-A235/XJ-A245 如何不通過電腦直接從USB碟或記憶卡投影： USB碟或記憶卡（使用市賣USB讀卡機）可以直接連接在投影機的USB埠上。本投影機附帶用於將 PowerPoint簡報變換為可以保存在USB碟或記憶卡上，並能不使用電腦直接進行投影的專用軟體。影像及電影亦能直接從USB碟或記憶卡進行投影。多功能投影相機（YC-400, YC-430）的連接：卡西歐多功能投影相機可以直接連接在投影機的USB埠上，對文檔及其他影像進行高清晰度的投影。文檔相機能直接進行投影，而不需要通過電腦。圖形科學函數計算器的連接：有些型號的卡西歐圖形科學計算器能直接連接在投影機的USB埠上並投影計算器的畫面。電腦畫面通過無線LAN的投影：投影機附帶一個無線LAN適配器。無線LAN連接建立之後，電腦畫面便可以傳送到投影機進行投影。 6

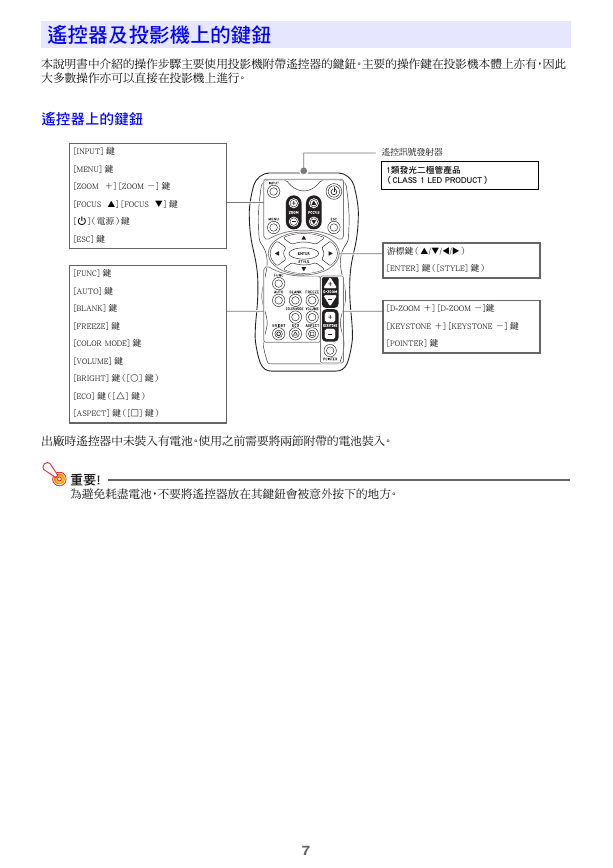

遙控器及投影機上的鍵鈕本說明書中介紹的操作步驟主要使用投影機附帶遙控器的鍵鈕。主要的操作鍵在投影機本體上亦有，因此大多數操作亦可以直接在投影機上進行。遙控器上的鍵鈕 [INPUT] 鍵 [MENU] 鍵 [ZOOM ＋] [ZOOM －] 鍵 [FOCUS ] [FOCUS ] 鍵 [P]（電源）鍵 [ESC] 鍵 [FUNC] 鍵 [AUTO] 鍵 [BLANK] 鍵 [FREEZE] 鍵 [COLOR MODE] 鍵 [VOLUME] 鍵 [BRIGHT] 鍵（[O] 鍵） [ECO] 鍵（[f] 鍵） [ASPECT] 鍵（[Z] 鍵）遙控訊號發射器 1類發光二極管產品（CLASS 1 LED PRODUCT）游標鍵（///） [ENTER] 鍵（[STYLE] 鍵） [D-ZOOM ＋] [D-ZOOM －]鍵 [KEYSTONE ＋] [KEYSTONE －] 鍵 [POINTER] 鍵出廠時遙控器中未裝入有電池。使用之前需要將兩節附帶的電池裝入。為避免耗盡電池，不要將遙控器放在其鍵鈕會被意外按下的地方。 7

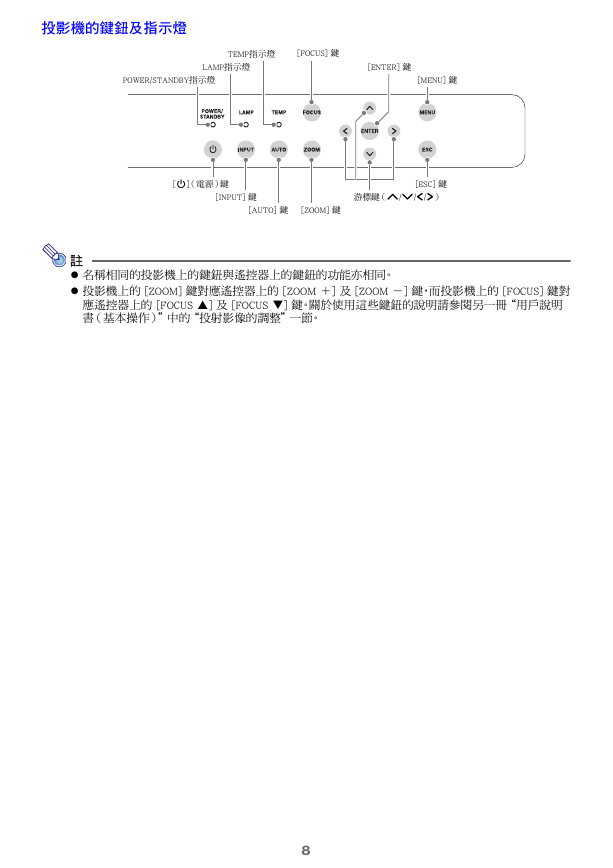

投影機的鍵鈕及指示燈 TEMP指示燈 [FOCUS] 鍵 LAMP指示燈 [ENTER] 鍵 POWER/STANDBY指示燈 [MENU] 鍵 [P]（電源）鍵 [INPUT] 鍵 [ESC] 鍵游標鍵（q/w/U/I） [AUTO] 鍵 [ZOOM] 鍵名稱相同的投影機上的鍵鈕與遙控器上的鍵鈕的功能亦相同。投影機上的 [ZOOM] 鍵對應遙控器上的 [ZOOM ＋] 及 [ZOOM －] 鍵，而投影機上的 [FOCUS] 鍵對應遙控器上的 [FOCUS ] 及 [FOCUS ] 鍵。關於使用這些鍵鈕的說明請參閱另一冊“用戶說明書（基本操作）”中的“投射影像的調整”一節。 8
