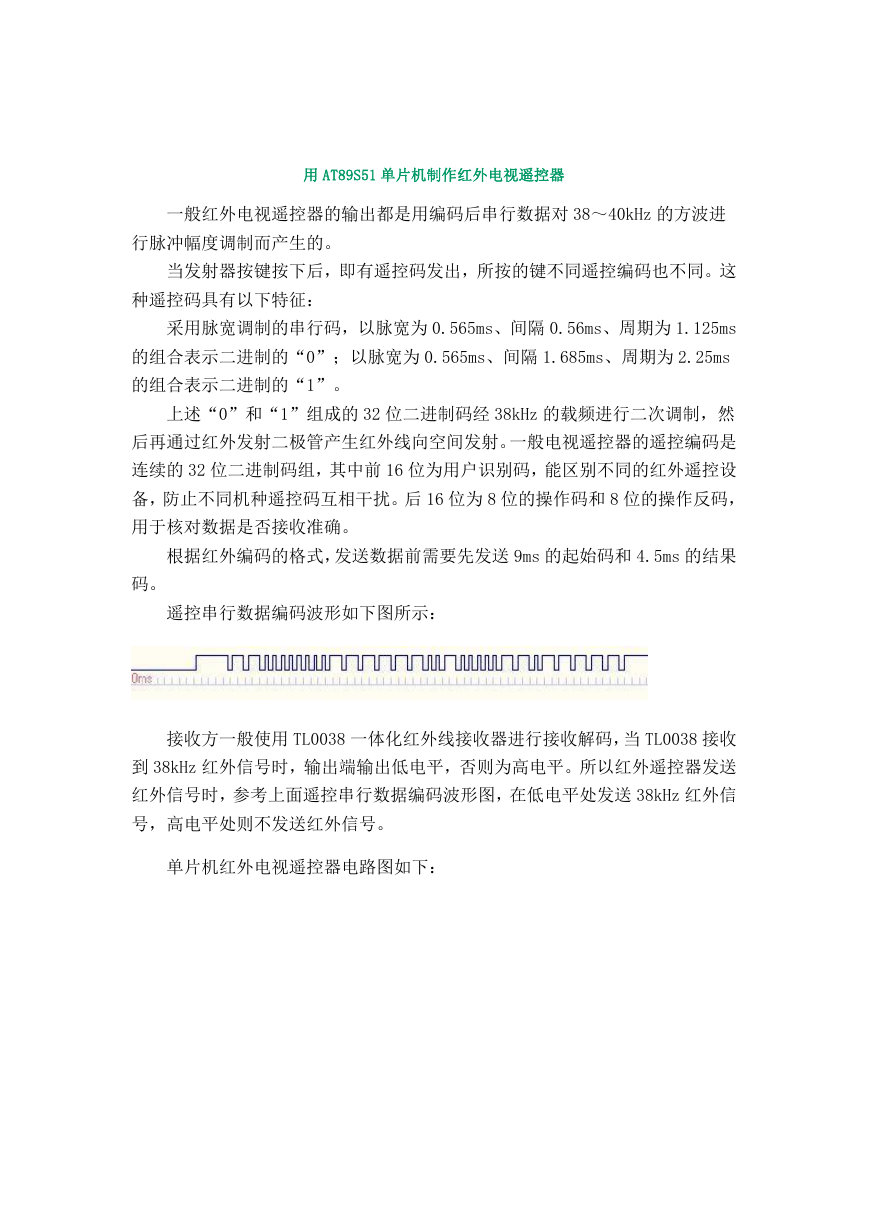

用AT89S51单片机制作红外电视遥控器

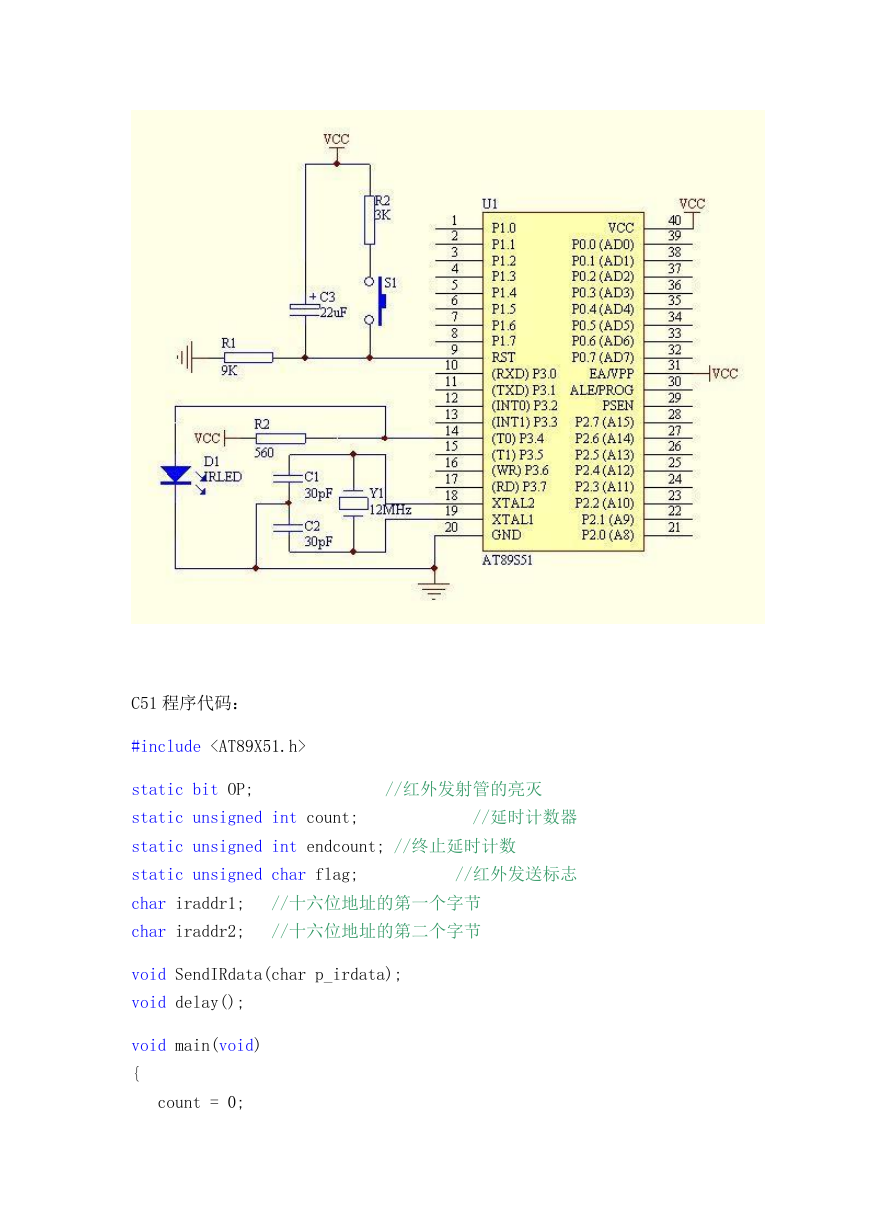

用 AT89S51 单片机制作红外电视遥控器一般红外电视遥控器的输出都是用编码后串行数据对 38～40kHz 的方波进行脉冲幅度调制而产生的。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征：采用脉宽调制的串行码，以脉宽为 0.565ms、间隔 0.56ms、周期为 1.125ms 的组合表示二进制的“0”；以脉宽为 0.565ms、间隔 1.685ms、周期为 2.25ms 的组合表示二进制的“1”。上述“0”和“1”组成的 32 位二进制码经 38kHz 的载频进行二次调制，然后再通过红外发射二极管产生红外线向空间发射。一般电视遥控器的遥控编码是连续的 32 位二进制码组，其中前 16 位为用户识别码，能区别不同的红外遥控设备，防止不同机种遥控码互相干扰。后 16 位为 8 位的操作码和 8 位的操作反码，用于核对数据是否接收准确。根据红外编码的格式，发送数据前需要先发送 9ms 的起始码和 4.5ms 的结果码。遥控串行数据编码波形如下图所示：接收方一般使用 TL0038 一体化红外线接收器进行接收解码，当 TL0038 接收到 38kHz 红外信号时，输出端输出低电平，否则为高电平。所以红外遥控器发送红外信号时，参考上面遥控串行数据编码波形图，在低电平处发送 38kHz 红外信号，高电平处则不发送红外信号。单片机红外电视遥控器电路图如下：

C51 程序代码： #include static bit OP; //红外发射管的亮灭 static unsigned int count; //延时计数器 static unsigned int endcount; //终止延时计数 static unsigned char flag; //红外发送标志 char iraddr1; //十六位地址的第一个字节 char iraddr2; //十六位地址的第二个字节 void SendIRdata(char p_irdata); void delay(); void main(void) { count = 0;

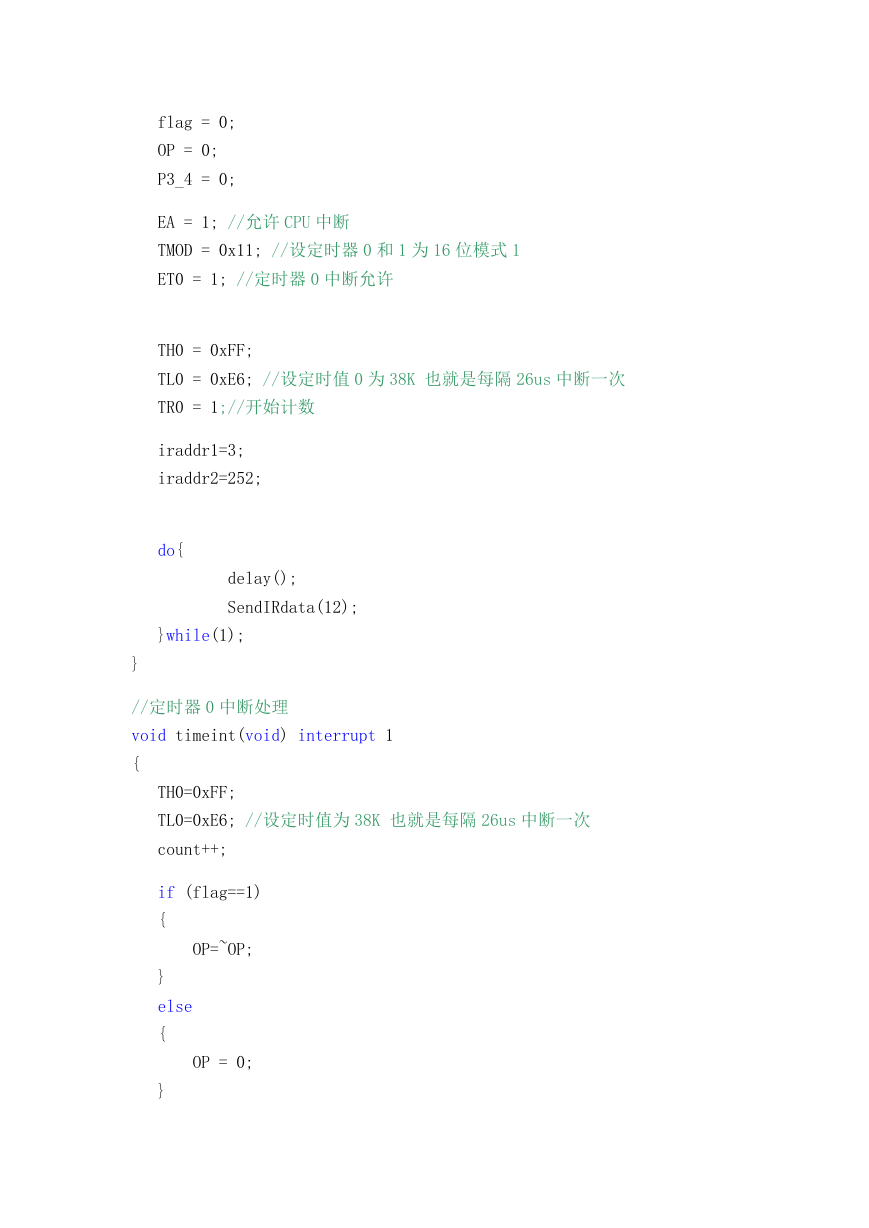

flag = 0; OP = 0; P3_4 = 0; EA = 1; //允许 CPU 中断 TMOD = 0x11; //设定时器 0 和 1 为 16 位模式 1 ET0 = 1; //定时器 0 中断允许 TH0 = 0xFF; TL0 = 0xE6; //设定时值 0 为 38K 也就是每隔 26us 中断一次 TR0 = 1;//开始计数 iraddr1=3; iraddr2=252; do{ delay(); SendIRdata(12); }while(1); } //定时器 0 中断处理 void timeint(void) interrupt 1 { TH0=0xFF; TL0=0xE6; //设定时值为 38K 也就是每隔 26us 中断一次 count++; if (flag==1) { } else { } OP=~OP; OP = 0;

P3_4 = OP; } void SendIRdata(char p_irdata) { int i; char irdata=p_irdata; //发送 9ms 的起始码 endcount=223; flag=1; count=0; do{}while(count

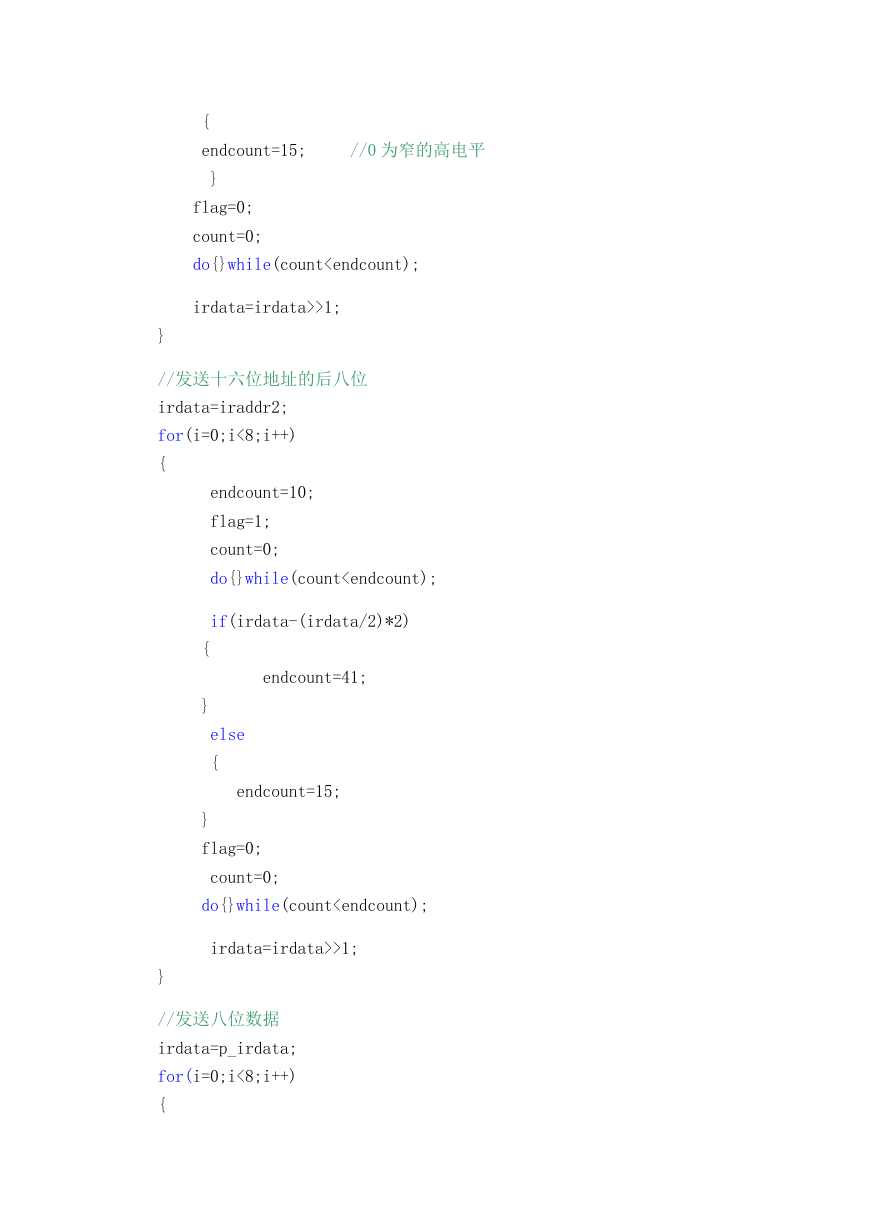

{ endcount=15; //0 为窄的高电平 } flag=0; count=0; do{}while(count>1; } //发送十六位地址的后八位 irdata=iraddr2; for(i=0;i<8;i++) { endcount=10; flag=1; count=0; do{}while(count>1; } //发送八位数据 irdata=p_irdata; for(i=0;i<8;i++) {

endcount=10; flag=1; count=0; do{}while(count>1; } //发送八位数据的反码 irdata=~p_irdata; for(i=0;i<8;i++) { endcount=10; flag=1; count=0; do{}while(count

flag=0; count=0; do{}while(count>1; } endcount=10; flag=1; count=0; do{}while(count

1、引言红外通信是目前比较常用的一种无线数据传输手段，其具有无污染、信息传输稳定、信息安全性高以及安装使用方便等优点，并且可以在很多场合应用，如家电产品，工业控制、娱乐设施等领域。红外通信是利用 950nm 近红外波段的红外线作为传递信息的载体，通过红外光在空中的传播来传递信息，由红外发射器和接收器实现。发射端将二进制数字信号调制成某一频率的脉冲序列，经电光转换电路，驱动红外发射管以光脉冲的形式发送到空中。接收端将接收到的光脉冲转换成电信号，再经解调和译码后恢复出原二进制数字信号。本文设计了一种基于单片机 PIC18F248 的主从式红外通信系统，主要设计了红外接口电路以及主机和从机通信软件流程。 2、系统硬件电路设计在主从式红外通信系统中，主机及从机的红外发射电路相同，红外线的载波频率都为 38KHz，在同一时间内，可以是主机发射，从机接收；或者从机发射，主机接收。 2.1 红外发射电路设计红外发射器电路主要由单片机，驱动管 Q1 和 Q2、红外发射管 D1 等组成，电路如下：
