弯管机、三辊卷板机 噪声限值 JB 9971—1999 国家机械工业局 1999—05—14 批准 2000—01—01 实施 前 言 本标准是对 ZB J62 006．5—87《锻压机械噪声限值 弯管机、中小型三辊卷板机噪声 限值》的修订。本标准与 ZB J62 006．5—87 的技术内容基本一致，仅按有关规定重新进行 了编辑，并将标准名称改为《弯管机、三辊卷板机 噪声限值》。 本标准自 2000 年 1 月 1 日起实施。 本标准自实施之日起代替 ZB J62 006．5—87。 本标准的附录 A 是标准的附录。 本标准由全国锻压机械标准化技术委员会提出并归口。 本标准负责起草单位：长治锻压机床厂。 本标准于 1987 年 4 月首次发布。 1 范围 本标准规定了弯管机、三辊卷板机的声功率级和声压级的噪声限值。 本标准适用于弯管机、三辊卷板机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时， 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本 的可能性。 JB／T 3623—1984 锻压机械 噪声测量方法 3 弯管机的噪声限值 3．1 弯管机连续空运转时的噪声 A 计权声功率级 LWA 不应大于表 1 的规定。 弯管最大外径 mm 声功率级 LWA dB(A) 表 1 ≤114 机 械 液 压 >114～159 100 96 98 >159 105 3．2 弯管机连续空运转时在规定位置的噪声 A 计权声压级 LpA 不应大于表 2 的规定。 弯管最大外径 mm 声压级 LpA dB(A) 表 2 ≤114 机 械 液 压 >114～159 85 82 83 >159 85 4 三辊卷板机的噪声限值 4．1 对称式和下调式三辊卷板机连续空运转时的噪声 A 计权声功率级 LwA 不应大于表 3 的规定。 表 3 

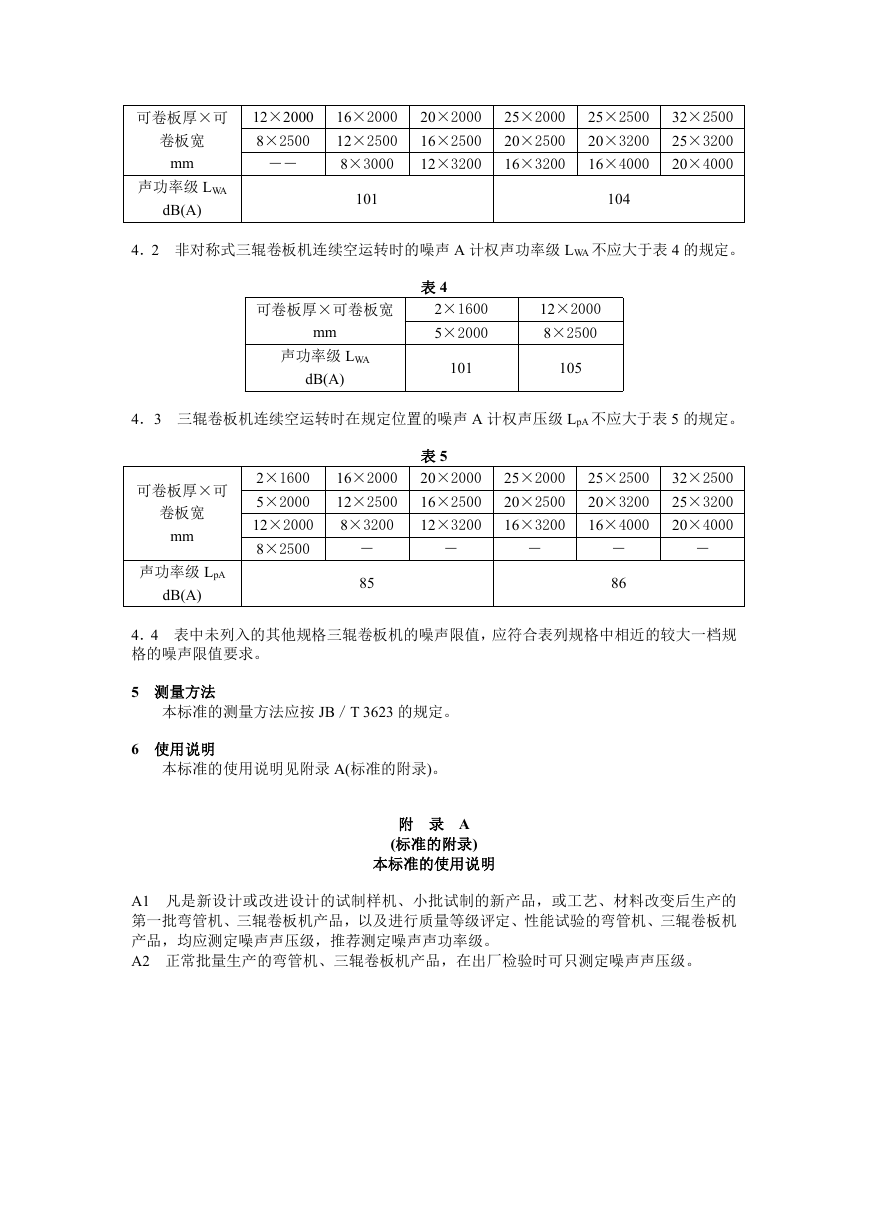

可卷板厚×可 卷板宽 mm 声功率级 LWA dB(A) 12×2000 8×2500 －－ 16×2000 12×2500 8×3000 20×2000 16×2500 12×3200 25×2000 20×2500 16×3200 25×2500 20×3200 16×4000 32×2500 25×3200 20×4000 101 104 4．2 非对称式三辊卷板机连续空运转时的噪声 A 计权声功率级 LWA 不应大于表 4 的规定。 可卷板厚×可卷板宽 mm 声功率级 LWA dB(A) 表 4 2×1600 5×2000 101 12×2000 8×2500 105 4．3 三辊卷板机连续空运转时在规定位置的噪声 A 计权声压级 LpA 不应大于表 5 的规定。 可卷板厚×可 卷板宽 mm 声功率级 LpA dB(A) 2×1600 5×2000 12×2000 8×2500 16×2000 12×2500 8×3200 － 85 表 5 20×2000 16×2500 12×3200 25×2000 20×2500 16×3200 25×2500 20×3200 16×4000 － － － 86 32×2500 25×3200 20×4000 － 4．4 表中未列入的其他规格三辊卷板机的噪声限值，应符合表列规格中相近的较大一档规 格的噪声限值要求。 5 测量方法 本标准的测量方法应按 JB／T 3623 的规定。 6 使用说明 本标准的使用说明见附录 A(标准的附录)。 附 录 A (标准的附录) 本标准的使用说明 A1 凡是新设计或改进设计的试制样机、小批试制的新产品，或工艺、材料改变后生产的 第一批弯管机、三辊卷板机产品，以及进行质量等级评定、性能试验的弯管机、三辊卷板机 产品，均应测定噪声声压级，推荐测定噪声声功率级。 A2 正常批量生产的弯管机、三辊卷板机产品，在出厂检验时可只测定噪声声压级。
