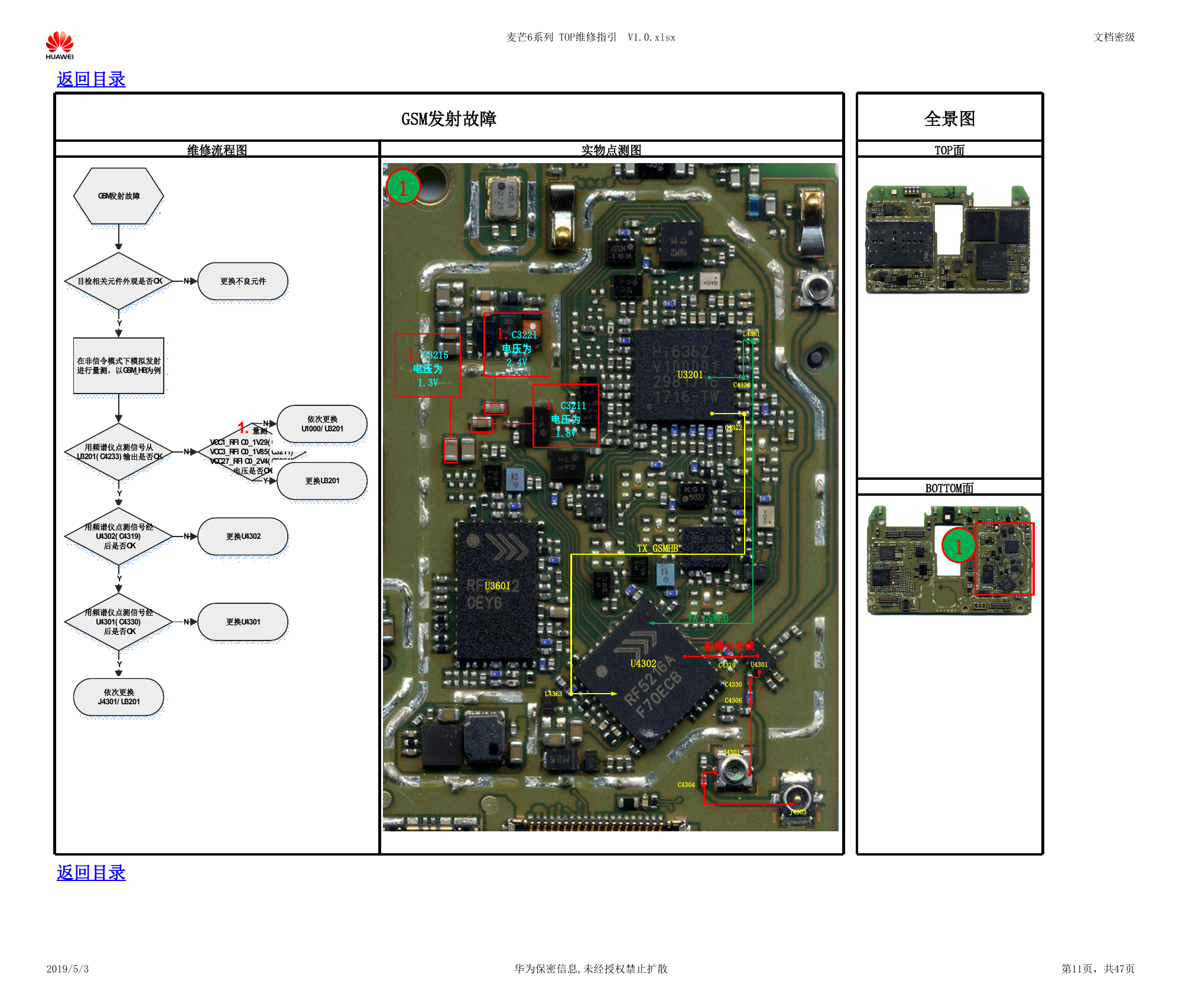

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 GSM发射故障 全景图 TOP面 1 1.C3221 电压为 2.4V 1.C3215 电压为 1.3V 1.C3211 电压为 1.8V L4361 U3201 C4320 C4322 TX_GSMHB U3601 L4363 TX_GSMLB 射频公共线 U4302 C4319 U4301 C4330 C4306 J4301 C4304 J4303 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第11页，共47页 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_HB为例用频谱仪点测信号从U3201(C4233)输出是否OK1.量测VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201NYY更换U3201更换U4301NNY用频谱仪点测信号经U4301(C4330)后是否OKNY依次更换J4301/U3201用频谱仪点测信号经U4302(C4319)后是否OK更换U4302NY
