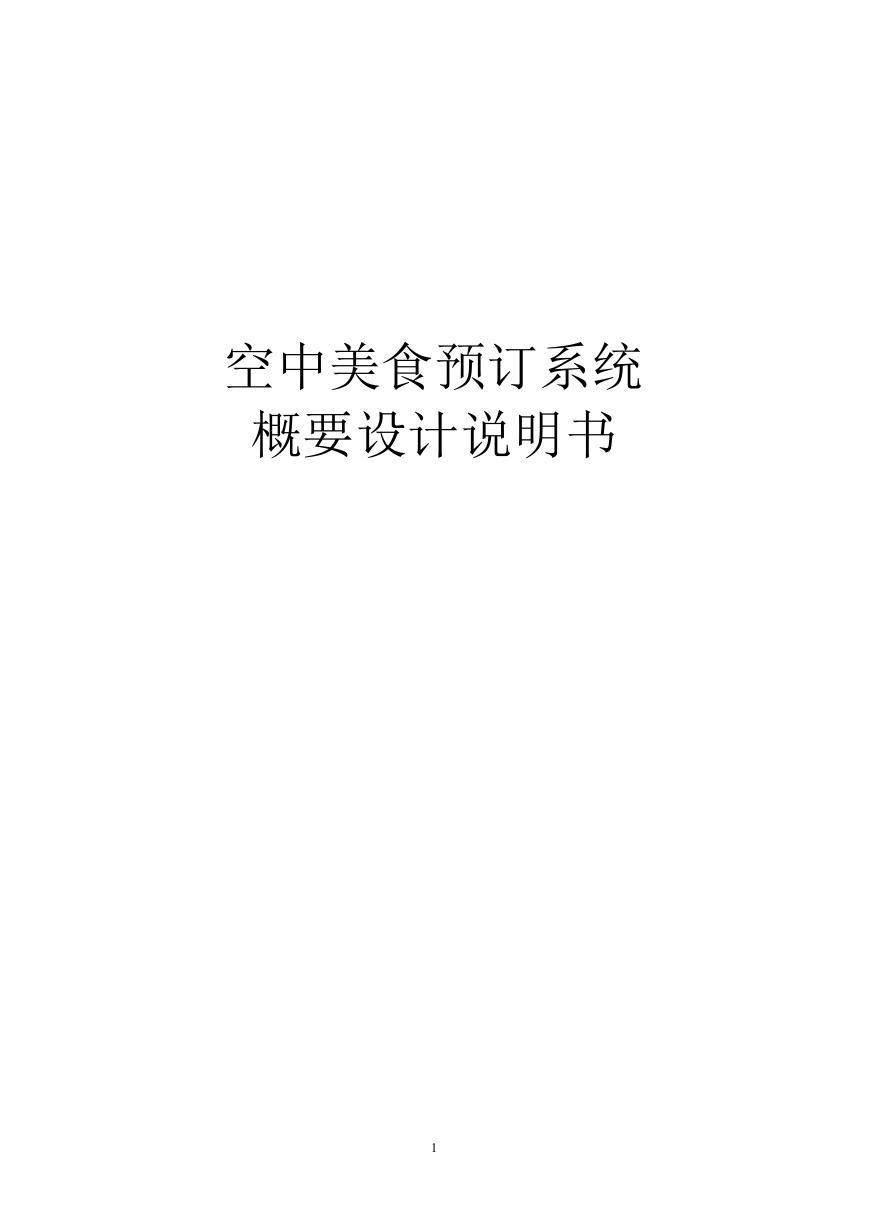

    空中美食预订系统 概要设计说明书 1

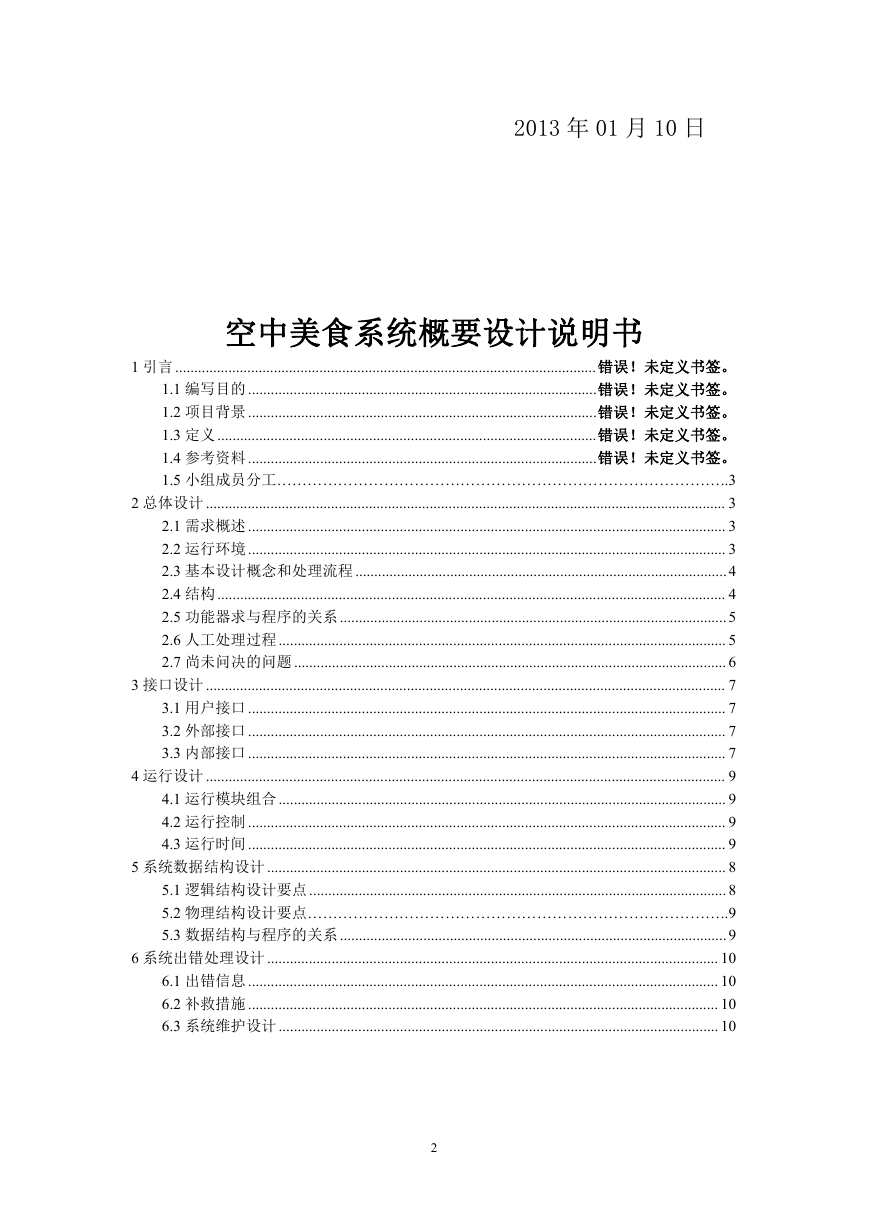

    2013 年 01 月 10 日 空中美食系统概要设计说明书 1 引言 ............................................................................................................... 错误！未定义书签。 1.1 编写目的 ............................................................................................错误！未定义书签。 1.2 项目背景 ............................................................................................错误！未定义书签。 1.3 定义 ....................................................................................................错误！未定义书签。 1.4 参考资料 ............................................................................................错误！未定义书签。 1.5 小组成员分工……………………………………………………………………………..3 2 总体设计 ......................................................................................................................................... 3 2.1 需求概述 .............................................................................................................................. 3 2.2 运行环境 .............................................................................................................................. 3 2.3 基本设计概念和处理流程 ..................................................................................................4 2.4 结构 ...................................................................................................................................... 4 2.5 功能器求与程序的关系 ......................................................................................................5 2.6 人工处理过程 ...................................................................................................................... 5 2.7 尚未问决的问题 .................................................................................................................. 6 3 接口设计 ......................................................................................................................................... 7 3.1 用户接口 .............................................................................................................................. 7 3.2 外部接口 .............................................................................................................................. 7 3.3 内部接口 .............................................................................................................................. 7 4 运行设计 ......................................................................................................................................... 9 4.1 运行模块组合 ...................................................................................................................... 9 4.2 运行控制 .............................................................................................................................. 9 4.3 运行时间 .............................................................................................................................. 9 5 系统数据结构设计 ......................................................................................................................... 8 5.1 逻辑结构设计要点 .............................................................................................................. 8 5.2 物理结构设计要点………………………………………………………………………..9 5.3 数据结构与程序的关系 ......................................................................................................9 6 系统出错处理设计 ....................................................................................................................... 10 6.1 出错信息 ............................................................................................................................ 10 6.2 补救措施 ............................................................................................................................ 10 6.3 系统维护设计 .................................................................................................................... 10 2

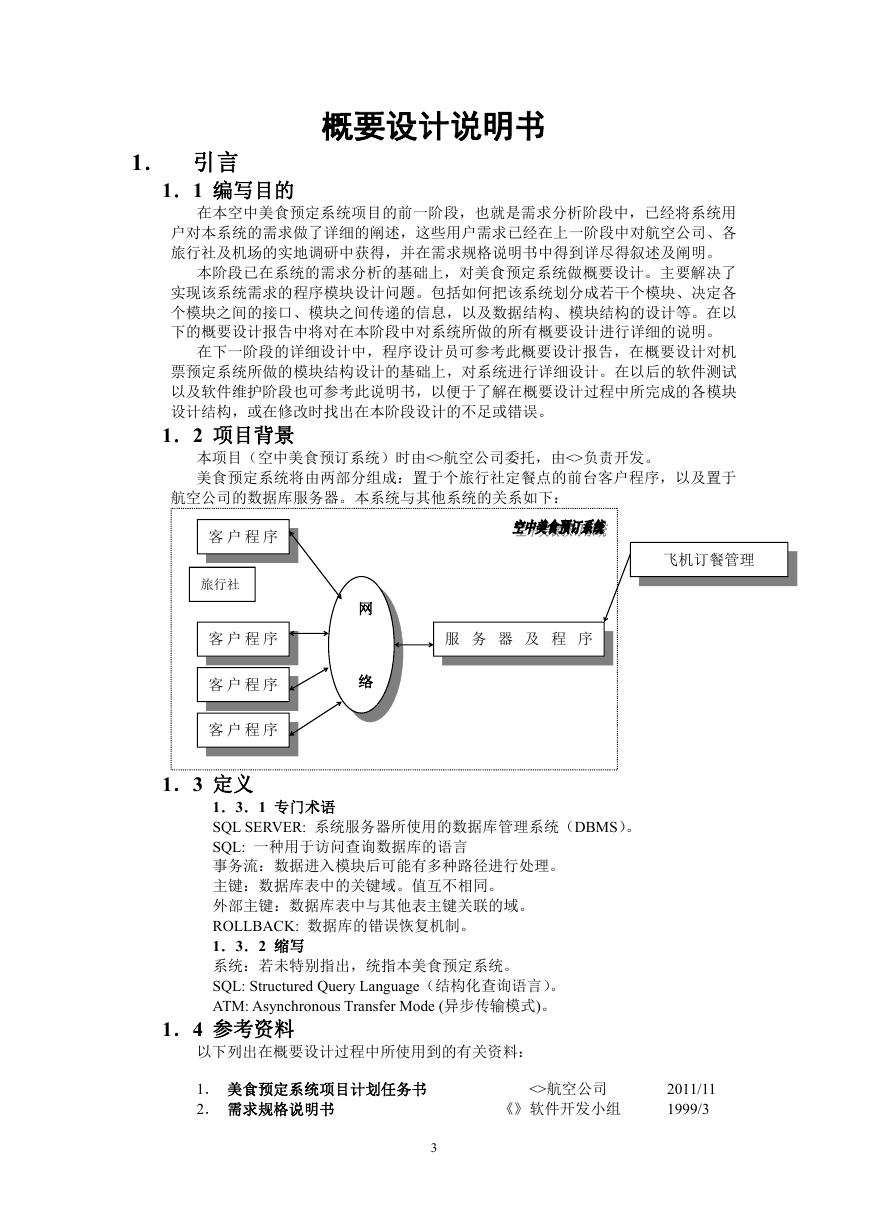

    概要设计说明书 1． 引言 1．1 编写目的 在本空中美食预定系统项目的前一阶段，也就是需求分析阶段中，已经将系统用 户对本系统的需求做了详细的阐述，这些用户需求已经在上一阶段中对航空公司、各 旅行社及机场的实地调研中获得，并在需求规格说明书中得到详尽得叙述及阐明。 本阶段已在系统的需求分析的基础上，对美食预定系统做概要设计。主要解决了 实现该系统需求的程序模块设计问题。包括如何把该系统划分成若干个模块、决定各 个模块之间的接口、模块之间传递的信息，以及数据结构、模块结构的设计等。在以 下的概要设计报告中将对在本阶段中对系统所做的所有概要设计进行详细的说明。 在下一阶段的详细设计中，程序设计员可参考此概要设计报告，在概要设计对机 票预定系统所做的模块结构设计的基础上，对系统进行详细设计。在以后的软件测试 以及软件维护阶段也可参考此说明书，以便于了解在概要设计过程中所完成的各模块 设计结构，或在修改时找出在本阶段设计的不足或错误。 1．2 项目背景 本项目（空中美食预订系统）时由<>航空公司委托，由<>负责开发。 美食预定系统将由两部分组成：置于个旅行社定餐点的前台客户程序，以及置于 航空公司的数据库服务器。本系统与其他系统的关系如下： 客 户 程 序 旅行社 客 户 程 序 客 户 程 序 客 户 程 序 飞机订餐管理 网 络 服 务 器 及 程 序 1．3 定义 1．3．1 专门术语 SQL SERVER: 系统服务器所使用的数据库管理系统（DBMS）。 SQL: 一种用于访问查询数据库的语言 事务流：数据进入模块后可能有多种路径进行处理。 主键：数据库表中的关键域。值互不相同。 外部主键：数据库表中与其他表主键关联的域。 ROLLBACK: 数据库的错误恢复机制。 1．3．2 缩写 系统：若未特别指出，统指本美食预定系统。 SQL: Structured Query Language（结构化查询语言）。 ATM: Asynchronous Transfer Mode (异步传输模式)。 1．4 参考资料 以下列出在概要设计过程中所使用到的有关资料： 1． 美食预定系统项目计划任务书 2． 需求规格说明书 <>航空公司 《》软件开发小组 2011/11 1999/3 3

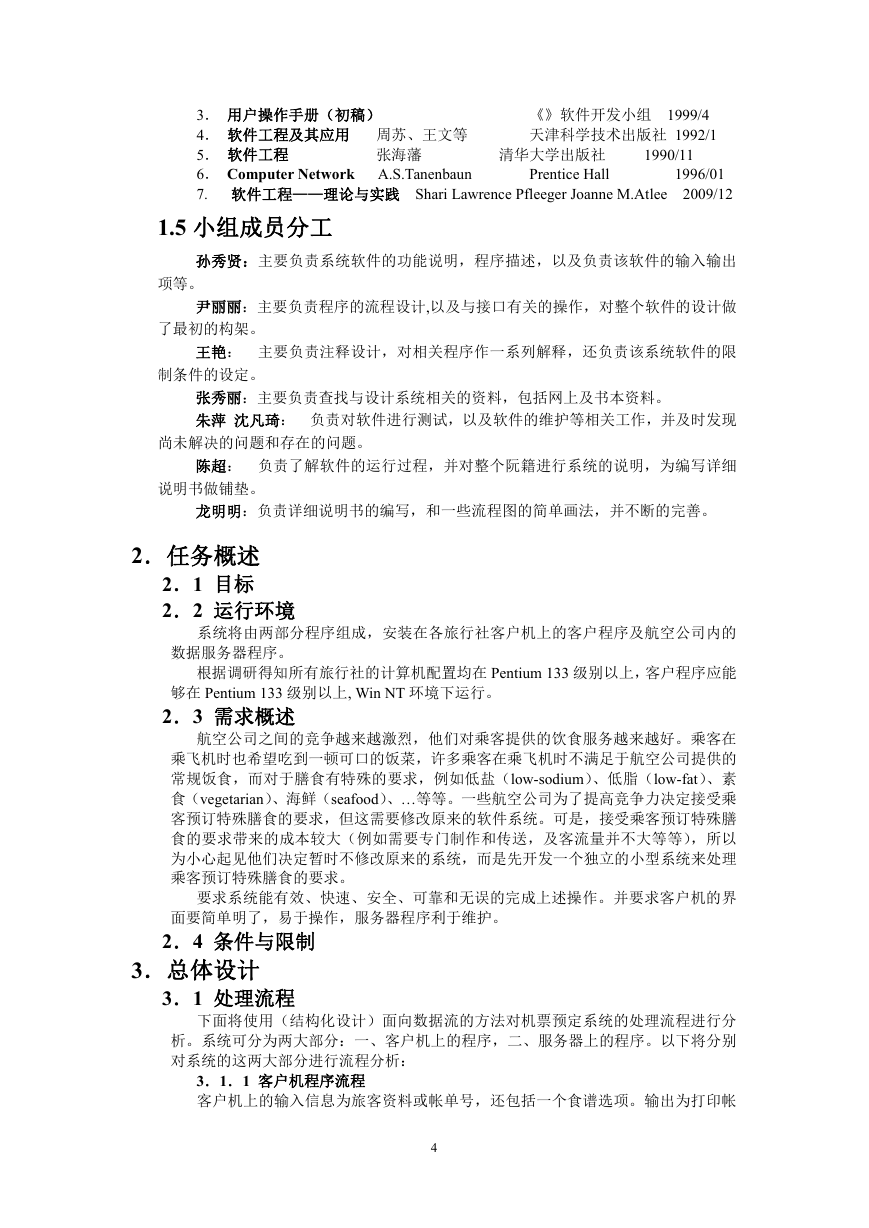

    3． 用户操作手册（初稿） 4． 软件工程及其应用 周苏、王文等 5． 软件工程 6． Computer Network 7. 软件工程——理论与实践 Shari Lawrence Pfleeger Joanne M.Atlee 清华大学出版社 Prentice Hall 张海藩 A.S.Tanenbaun 《》软件开发小组 1999/4 天津科学技术出版社 1992/1 1990/11 1996/01 2009/12 1.5 小组成员分工 孙秀贤：主要负责系统软件的功能说明，程序描述，以及负责该软件的输入输出 项等。 尹丽丽：主要负责程序的流程设计,以及与接口有关的操作，对整个软件的设计做 了最初的构架。 王艳： 主要负责注释设计，对相关程序作一系列解释，还负责该系统软件的限 制条件的设定。 张秀丽：主要负责查找与设计系统相关的资料，包括网上及书本资料。 朱萍 沈凡琦： 负责对软件进行测试，以及软件的维护等相关工作，并及时发现 尚未解决的问题和存在的问题。 陈超： 负责了解软件的运行过程，并对整个阮籍进行系统的说明，为编写详细 说明书做铺垫。 龙明明：负责详细说明书的编写，和一些流程图的简单画法，并不断的完善。 2．任务概述 2．1 目标 2．2 运行环境 系统将由两部分程序组成，安装在各旅行社客户机上的客户程序及航空公司内的 数据服务器程序。 根据调研得知所有旅行社的计算机配置均在 Pentium 133 级别以上，客户程序应能 够在 Pentium 133 级别以上, Win NT 环境下运行。 2．3 需求概述 航空公司之间的竞争越来越激烈，他们对乘客提供的饮食服务越来越好。乘客在 乘飞机时也希望吃到一顿可口的饭菜，许多乘客在乘飞机时不满足于航空公司提供的 常规饭食，而对于膳食有特殊的要求，例如低盐（low-sodium）、低脂（low-fat）、素 食（vegetarian）、海鲜（seafood）、…等等。一些航空公司为了提高竞争力决定接受乘 客预订特殊膳食的要求，但这需要修改原来的软件系统。可是，接受乘客预订特殊膳 食的要求带来的成本较大（例如需要专门制作和传送，及客流量并不大等等），所以 为小心起见他们决定暂时不修改原来的系统，而是先开发一个独立的小型系统来处理 乘客预订特殊膳食的要求。 要求系统能有效、快速、安全、可靠和无误的完成上述操作。并要求客户机的界 面要简单明了，易于操作，服务器程序利于维护。 2．4 条件与限制 3．总体设计 3．1 处理流程 下面将使用（结构化设计）面向数据流的方法对机票预定系统的处理流程进行分 析。系统可分为两大部分：一、客户机上的程序，二、服务器上的程序。以下将分别 对系统的这两大部分进行流程分析： 3．1．1 客户机程序流程 客户机上的输入信息为旅客资料或帐单号，还包括一个食谱选项。输出为打印帐 4
    单或食谱，和确认或出错信息。其内部处理流程如下： 旅客资料 食谱 帐单号 1 服务器经网 络送来回答 9 10 2 5 11=1 18 4 6 3 12 15 16 19 经 网 络 送 服 务器程序 7 8 13 14 17 14 20 打 印 帐单 输 出 确 定 预定信息 输 出 错 误 原因 输 出 确 定 预定信息 打 印 食谱 下面对各模块（以数字表示）进行功能说明： 1． 读入并确定（食谱） 它是一个事务处理中心，若输入是食谱时转入 2 ，输出则转 2．读入旅客资料 读取所输入的旅客资料，并将其格式化，将格式化数据送 3。 3．检验输入资料 检验格式化输入资料，初步检查输入是否有误，它是一个事务处理 中心，有误则转 2 再次读入，检查无误则将数据送 4。 4．准备服务器数据 由格式化旅客资料准备需发送到服务器的数据，将准备好的数据 入 5。 送 7。 5．读入帐单号 读取所输入的帐单号，并将其格式化，将格式化数据送 6。 6．准备服务器数据 由格式化帐单号准备需发送到服务器的数据，不同于 4，它将准 备的是帐单号，将准备好的数据送 7。 7．准备网络数据包 将数据准备/加密成网络传输数据包。 8．网络数据发送 将数据包经网络发送到服务器程序， 它是程序与网络的接口。 9．网络数据接受 接受由服务器程序经网络传送到客户机的数据包， 它是程序与网 络的接口。 10． 解开/判断 解开 9 所接受的数据包，并判断数据是订餐数据或是通知数据，它 是一事务处理中心，是订餐则将数据送 11，是通知则将数据送 18。 11． 订餐成功？ 由数据判断订餐是否成功，它是一事务处理中心，若订餐成功则 12． 准备输出数据 由接收的服务器数据准备输出数据，其中关于帐单的数据将送 将数据送 12，不成功则将数据送 15。 入 13，其他包括旅客资料等送入 14。 5

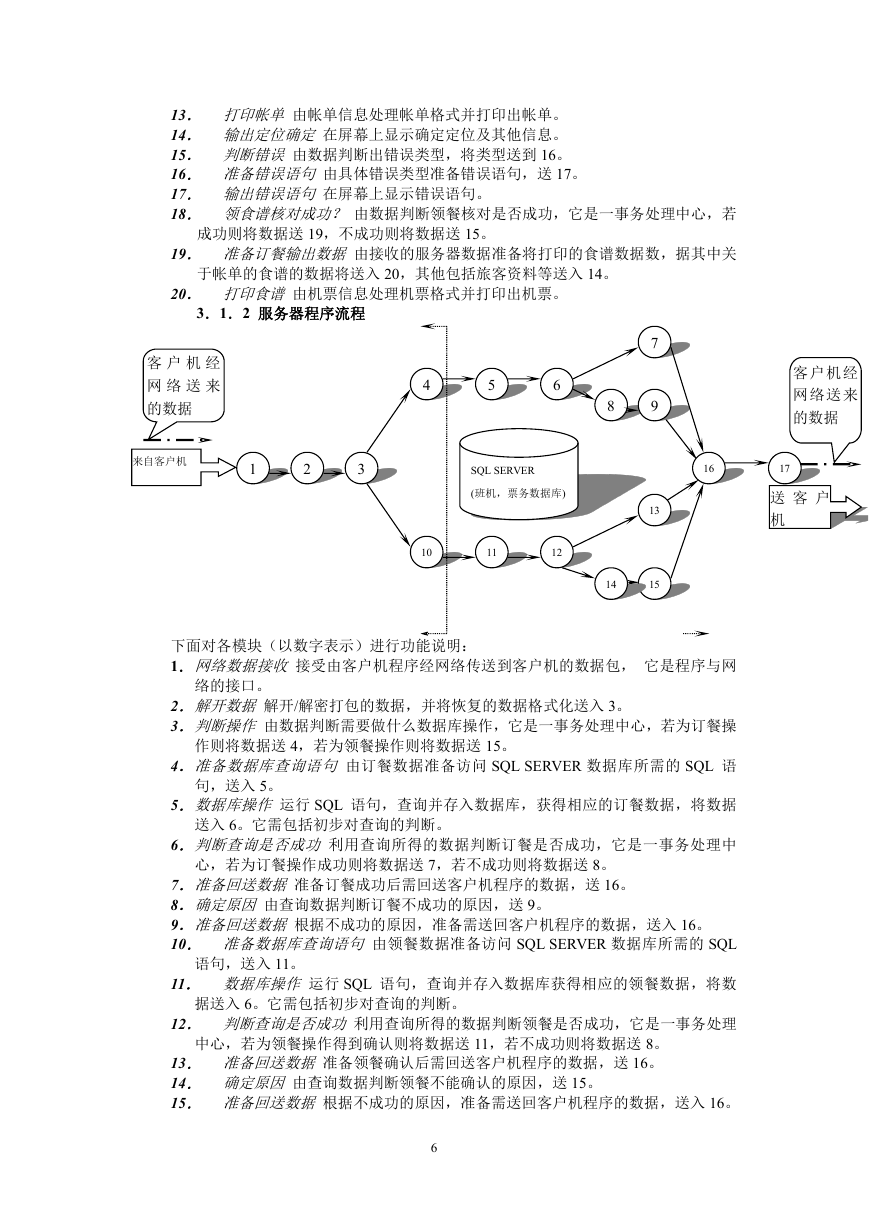

    13． 打印帐单 由帐单信息处理帐单格式并打印出帐单。 14． 输出定位确定 在屏幕上显示确定定位及其他信息。 15． 判断错误 由数据判断出错误类型，将类型送到 16。 16． 准备错误语句 由具体错误类型准备错误语句，送 17。 17． 输出错误语句 在屏幕上显示错误语句。 18． 领食谱核对成功？ 由数据判断领餐核对是否成功，它是一事务处理中心，若 成功则将数据送 19，不成功则将数据送 15。 19． 准备订餐输出数据 由接收的服务器数据准备将打印的食谱数据数，据其中关 于帐单的食谱的数据将送入 20，其他包括旅客资料等送入 14。 20． 打印食谱 由机票信息处理机票格式并打印出机票。 3．1．2 服务器程序流程 客 户 机 经 网 络 送 来 的数据 4 5 6 8 来自客户机 1 2 3 SQL SERVER (班机，票务数据库) 7 9 13 客户机经 网络送来 的数据 16 17 送 客 户 机 10 11 12 14 15 下面对各模块（以数字表示）进行功能说明： 1．网络数据接收 接受由客户机程序经网络传送到客户机的数据包， 它是程序与网 络的接口。 2．解开数据 解开/解密打包的数据，并将恢复的数据格式化送入 3。 3．判断操作 由数据判断需要做什么数据库操作，它是一事务处理中心，若为订餐操 作则将数据送 4，若为领餐操作则将数据送 15。 4．准备数据库查询语句 由订餐数据准备访问 SQL SERVER 数据库所需的 SQL 语 句，送入 5。 5．数据库操作 运行 SQL 语句，查询并存入数据库，获得相应的订餐数据，将数据 送入 6。它需包括初步对查询的判断。 6．判断查询是否成功 利用查询所得的数据判断订餐是否成功，它是一事务处理中 心，若为订餐操作成功则将数据送 7，若不成功则将数据送 8。 7．准备回送数据 准备订餐成功后需回送客户机程序的数据，送 16。 8．确定原因 由查询数据判断订餐不成功的原因，送 9。 9．准备回送数据 根据不成功的原因，准备需送回客户机程序的数据，送入 16。 10． 准备数据库查询语句 由领餐数据准备访问 SQL SERVER 数据库所需的 SQL 语句，送入 11。 11． 数据库操作 运行 SQL 语句，查询并存入数据库获得相应的领餐数据，将数 据送入 6。它需包括初步对查询的判断。 12． 判断查询是否成功 利用查询所得的数据判断领餐是否成功，它是一事务处理 中心，若为领餐操作得到确认则将数据送 11，若不成功则将数据送 8。 13． 准备回送数据 准备领餐确认后需回送客户机程序的数据，送 16。 14． 确定原因 由查询数据判断领餐不能确认的原因，送 15。 15． 准备回送数据 根据不成功的原因，准备需送回客户机程序的数据，送入 16。 6

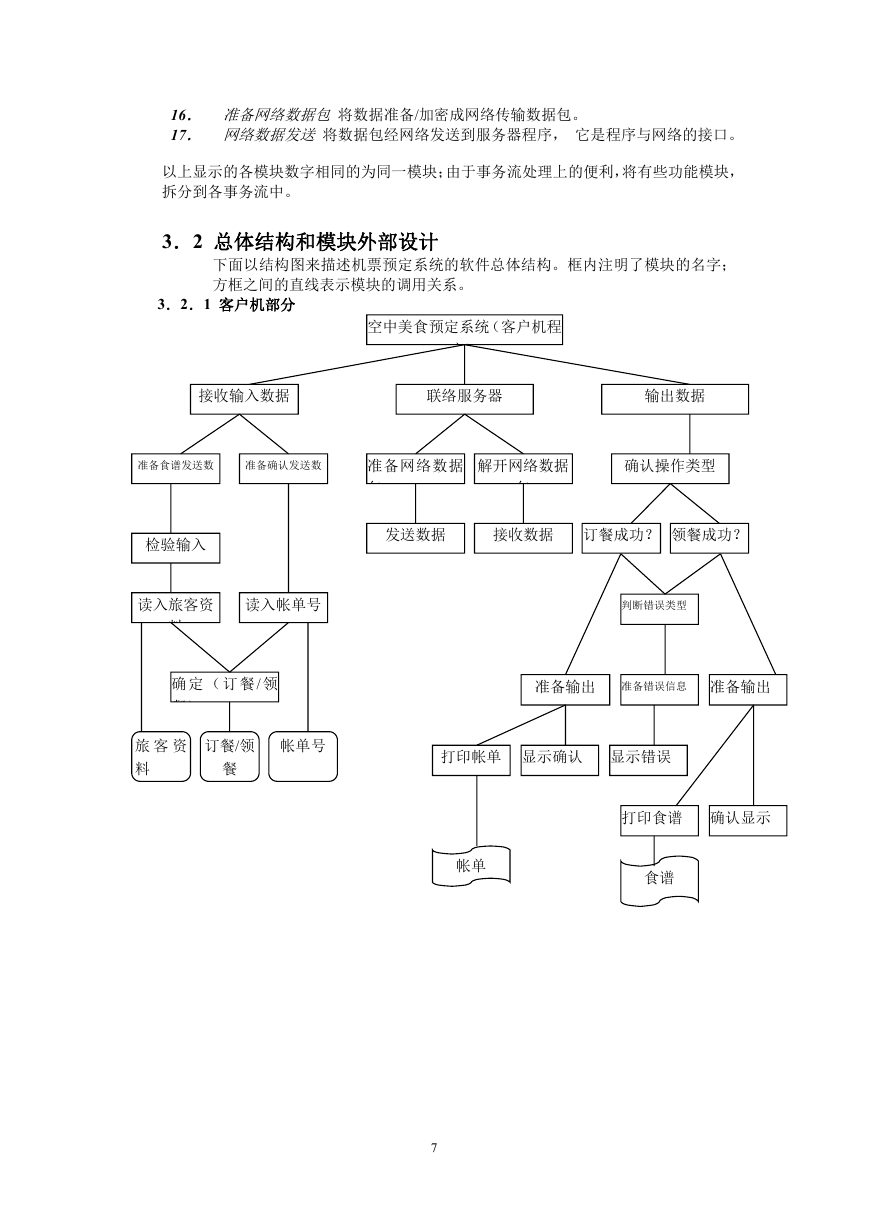

    16． 准备网络数据包 将数据准备/加密成网络传输数据包。 17． 网络数据发送 将数据包经网络发送到服务器程序， 它是程序与网络的接口。 以上显示的各模块数字相同的为同一模块；由于事务流处理上的便利，将有些功能模块， 拆分到各事务流中。 3．2 总体结构和模块外部设计 下面以结构图来描述机票预定系统的软件总体结构。框内注明了模块的名字； 方框之间的直线表示模块的调用关系。 3．2．1 客户机部分 空中美食预定系统（客户机程 序） 接收输入数据 联络服务器 输出数据 准备食谱发送数 准备确认发送数 据 检验输入 读入旅客资 读入帐单号 料 确 定 （ 订 餐/ 领 餐） 旅 客 资 料 订餐/领 帐单号 餐 准备网络数据 包 解开网络数据 确认操作类型 包 发送数据 接收数据 订餐成功？ 领餐成功？ 判断错误类型 准备输出 准备错误信息 准备输出 打印帐单 显示确认 显示错误 打印食谱 确认显示 帐单 食谱 7

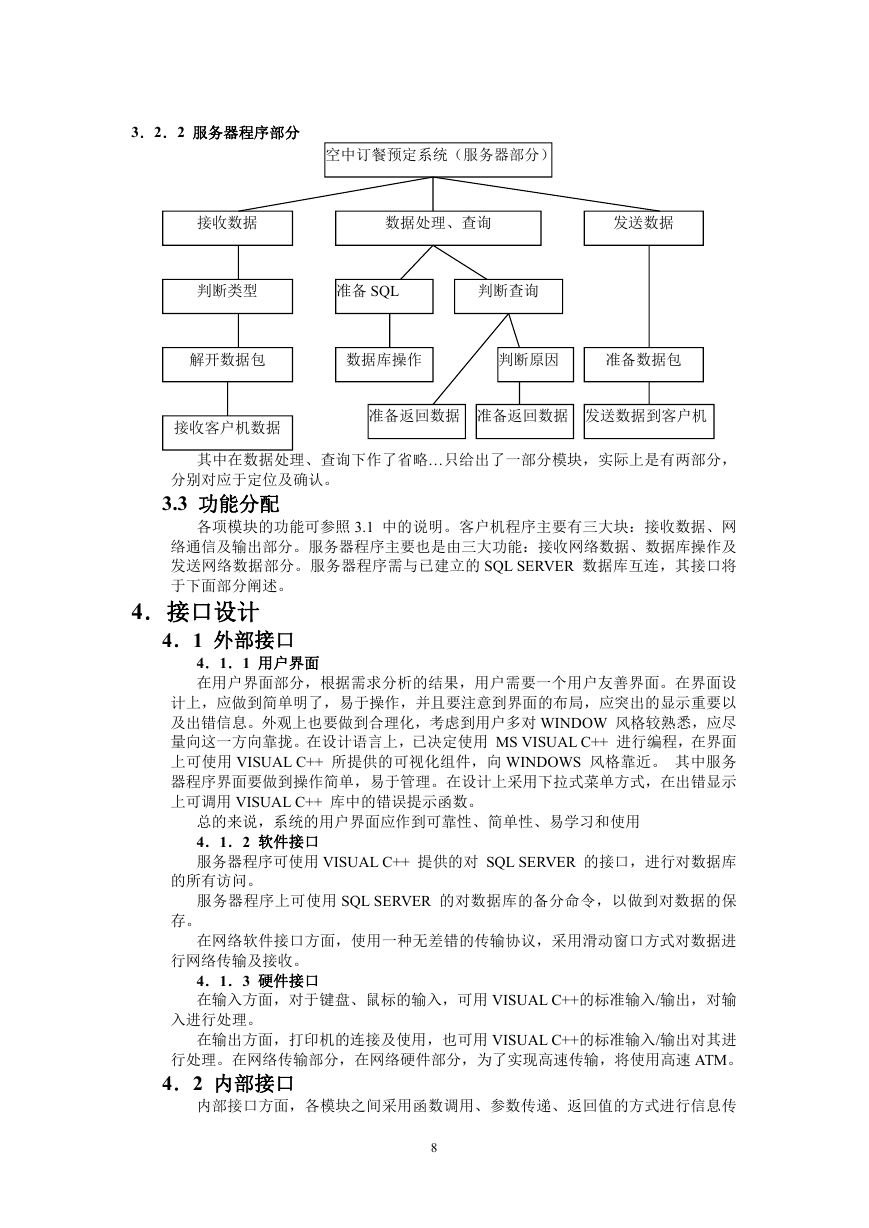

    3．2．2 服务器程序部分 空中订餐预定系统（服务器部分） 接收数据 数据处理、查询 发送数据 判断类型 准备 SQL 判断查询 解开数据包 数据库操作 判断原因 准备数据包 接收客户机数据 准备返回数据 准备返回数据 发送数据到客户机 其中在数据处理、查询下作了省略…只给出了一部分模块，实际上是有两部分， 分别对应于定位及确认。 3.3 功能分配 各项模块的功能可参照 3.1 中的说明。客户机程序主要有三大块：接收数据、网 络通信及输出部分。服务器程序主要也是由三大功能：接收网络数据、数据库操作及 发送网络数据部分。服务器程序需与已建立的 SQL SERVER 数据库互连，其接口将 于下面部分阐述。 4．接口设计 4．1 外部接口 4．1．1 用户界面 在用户界面部分，根据需求分析的结果，用户需要一个用户友善界面。在界面设 计上，应做到简单明了，易于操作，并且要注意到界面的布局，应突出的显示重要以 及出错信息。外观上也要做到合理化，考虑到用户多对 WINDOW 风格较熟悉，应尽 量向这一方向靠拢。在设计语言上，已决定使用 MS VISUAL C++ 进行编程，在界面 上可使用 VISUAL C++ 所提供的可视化组件，向 WINDOWS 风格靠近。 其中服务 器程序界面要做到操作简单，易于管理。在设计上采用下拉式菜单方式，在出错显示 上可调用 VISUAL C++ 库中的错误提示函数。 总的来说，系统的用户界面应作到可靠性、简单性、易学习和使用 4．1．2 软件接口 服务器程序可使用 VISUAL C++ 提供的对 SQL SERVER 的接口，进行对数据库 的所有访问。 服务器程序上可使用 SQL SERVER 的对数据库的备分命令，以做到对数据的保 存。 在网络软件接口方面，使用一种无差错的传输协议，采用滑动窗口方式对数据进 行网络传输及接收。 4．1．3 硬件接口 在输入方面，对于键盘、鼠标的输入，可用 VISUAL C++的标准输入/输出，对输 入进行处理。 在输出方面，打印机的连接及使用，也可用 VISUAL C++的标准输入/输出对其进 行处理。在网络传输部分，在网络硬件部分，为了实现高速传输，将使用高速 ATM。 4．2 内部接口 内部接口方面，各模块之间采用函数调用、参数传递、返回值的方式进行信息传 8
