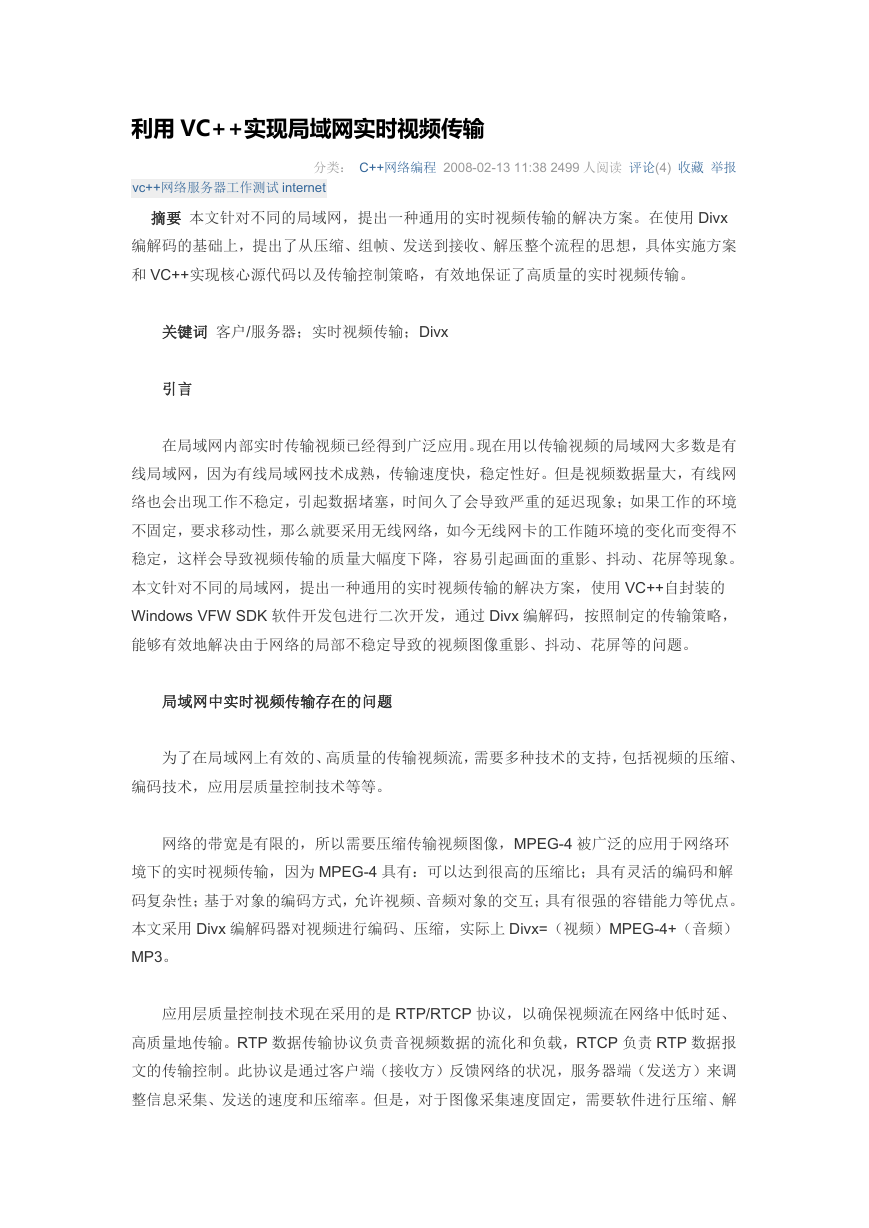

    利用 VC++实现局域网实时视频传输 vc++网络服务器工作测试 internet 分类： C++网络编程 2008-02-13 11:38 2499 人阅读 评论(4) 收藏 举报 摘要 本文针对不同的局域网，提出一种通用的实时视频传输的解决方案。在使用 Divx 编解码的基础上，提出了从压缩、组帧、发送到接收、解压整个流程的思想，具体实施方案 和 VC++实现核心源代码以及传输控制策略，有效地保证了高质量的实时视频传输。 关键词 客户/服务器；实时视频传输；Divx 引言 在局域网内部实时传输视频已经得到广泛应用。现在用以传输视频的局域网大多数是有 线局域网，因为有线局域网技术成熟，传输速度快，稳定性好。但是视频数据量大，有线网 络也会出现工作不稳定，引起数据堵塞，时间久了会导致严重的延迟现象；如果工作的环境 不固定，要求移动性，那么就要采用无线网络，如今无线网卡的工作随环境的变化而变得不 稳定，这样会导致视频传输的质量大幅度下降，容易引起画面的重影、抖动、花屏等现象。 本文针对不同的局域网，提出一种通用的实时视频传输的解决方案，使用 VC++自封装的 Windows VFW SDK 软件开发包进行二次开发，通过 Divx 编解码，按照制定的传输策略， 能够有效地解决由于网络的局部不稳定导致的视频图像重影、抖动、花屏等的问题。 局域网中实时视频传输存在的问题 为了在局域网上有效的、高质量的传输视频流，需要多种技术的支持，包括视频的压缩、 编码技术，应用层质量控制技术等等。 网络的带宽是有限的，所以需要压缩传输视频图像，MPEG-4 被广泛的应用于网络环 境下的实时视频传输，因为 MPEG-4 具有：可以达到很高的压缩比；具有灵活的编码和解 码复杂性；基于对象的编码方式，允许视频、音频对象的交互；具有很强的容错能力等优点。 本文采用 Divx 编解码器对视频进行编码、压缩，实际上 Divx=（视频）MPEG-4+（音频） MP3。 应用层质量控制技术现在采用的是 RTP/RTCP 协议，以确保视频流在网络中低时延、 高质量地传输。RTP 数据传输协议负责音视频数据的流化和负载，RTCP 负责 RTP 数据报 文的传输控制。此协议是通过客户端（接收方）反馈网络的状况，服务器端（发送方）来调 整信息采集、发送的速度和压缩率。但是，对于图像采集速度固定，需要软件进行压缩、解

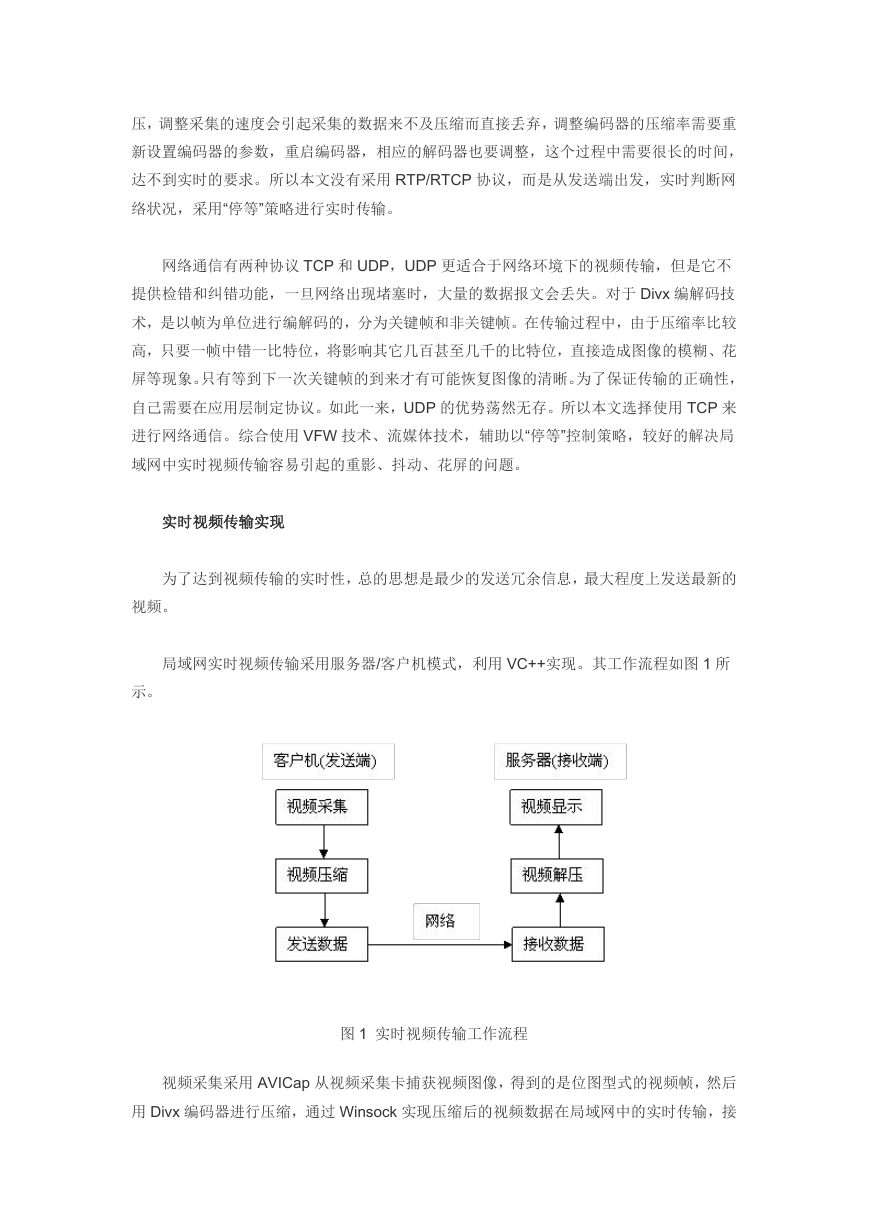

    压，调整采集的速度会引起采集的数据来不及压缩而直接丢弃，调整编码器的压缩率需要重 新设置编码器的参数，重启编码器，相应的解码器也要调整，这个过程中需要很长的时间， 达不到实时的要求。所以本文没有采用 RTP/RTCP 协议，而是从发送端出发，实时判断网 络状况，采用“停等”策略进行实时传输。 网络通信有两种协议 TCP 和 UDP，UDP 更适合于网络环境下的视频传输，但是它不 提供检错和纠错功能，一旦网络出现堵塞时，大量的数据报文会丢失。对于 Divx 编解码技 术，是以帧为单位进行编解码的，分为关键帧和非关键帧。在传输过程中，由于压缩率比较 高，只要一帧中错一比特位，将影响其它几百甚至几千的比特位，直接造成图像的模糊、花 屏等现象。只有等到下一次关键帧的到来才有可能恢复图像的清晰。为了保证传输的正确性， 自己需要在应用层制定协议。如此一来，UDP 的优势荡然无存。所以本文选择使用 TCP 来 进行网络通信。综合使用 VFW 技术、流媒体技术，辅助以“停等”控制策略，较好的解决局 域网中实时视频传输容易引起的重影、抖动、花屏的问题。 实时视频传输实现 为了达到视频传输的实时性，总的思想是最少的发送冗余信息，最大程度上发送最新的 视频。 局域网实时视频传输采用服务器/客户机模式，利用 VC++实现。其工作流程如图 1 所 示。 图 1 实时视频传输工作流程 视频采集采用 AVICap 从视频采集卡捕获视频图像，得到的是位图型式的视频帧，然后 用 Divx 编码器进行压缩，通过 Winsock 实现压缩后的视频数据在局域网中的实时传输，接

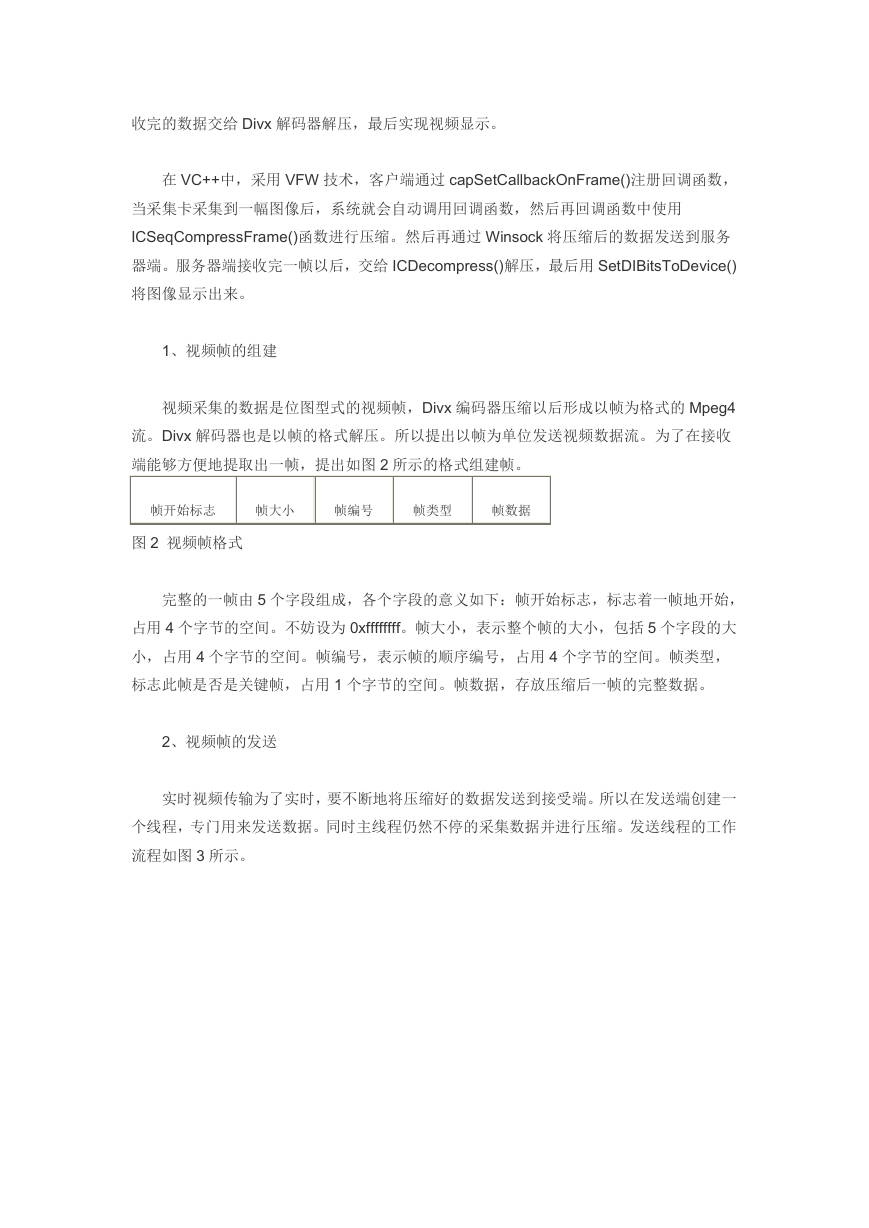

    收完的数据交给 Divx 解码器解压，最后实现视频显示。 在 VC++中，采用 VFW 技术，客户端通过 capSetCallbackOnFrame()注册回调函数， 当采集卡采集到一幅图像后，系统就会自动调用回调函数，然后再回调函数中使用 ICSeqCompressFrame()函数进行压缩。然后再通过 Winsock 将压缩后的数据发送到服务 器端。服务器端接收完一帧以后，交给 ICDecompress()解压，最后用 SetDIBitsToDevice() 将图像显示出来。 1、视频帧的组建 视频采集的数据是位图型式的视频帧，Divx 编码器压缩以后形成以帧为格式的 Mpeg4 流。Divx 解码器也是以帧的格式解压。所以提出以帧为单位发送视频数据流。为了在接收 端能够方便地提取出一帧，提出如图 2 所示的格式组建帧。 帧开始标志 帧大小 帧编号 帧类型 帧数据 图 2 视频帧格式 完整的一帧由 5 个字段组成，各个字段的意义如下：帧开始标志，标志着一帧地开始， 占用 4 个字节的空间。不妨设为 0xffffffff。帧大小，表示整个帧的大小，包括 5 个字段的大 小，占用 4 个字节的空间。帧编号，表示帧的顺序编号，占用 4 个字节的空间。帧类型， 标志此帧是否是关键帧，占用 1 个字节的空间。帧数据，存放压缩后一帧的完整数据。 2、视频帧的发送 实时视频传输为了实时，要不断地将压缩好的数据发送到接受端。所以在发送端创建一 个线程，专门用来发送数据。同时主线程仍然不停的采集数据并进行压缩。发送线程的工作 流程如图 3 所示。

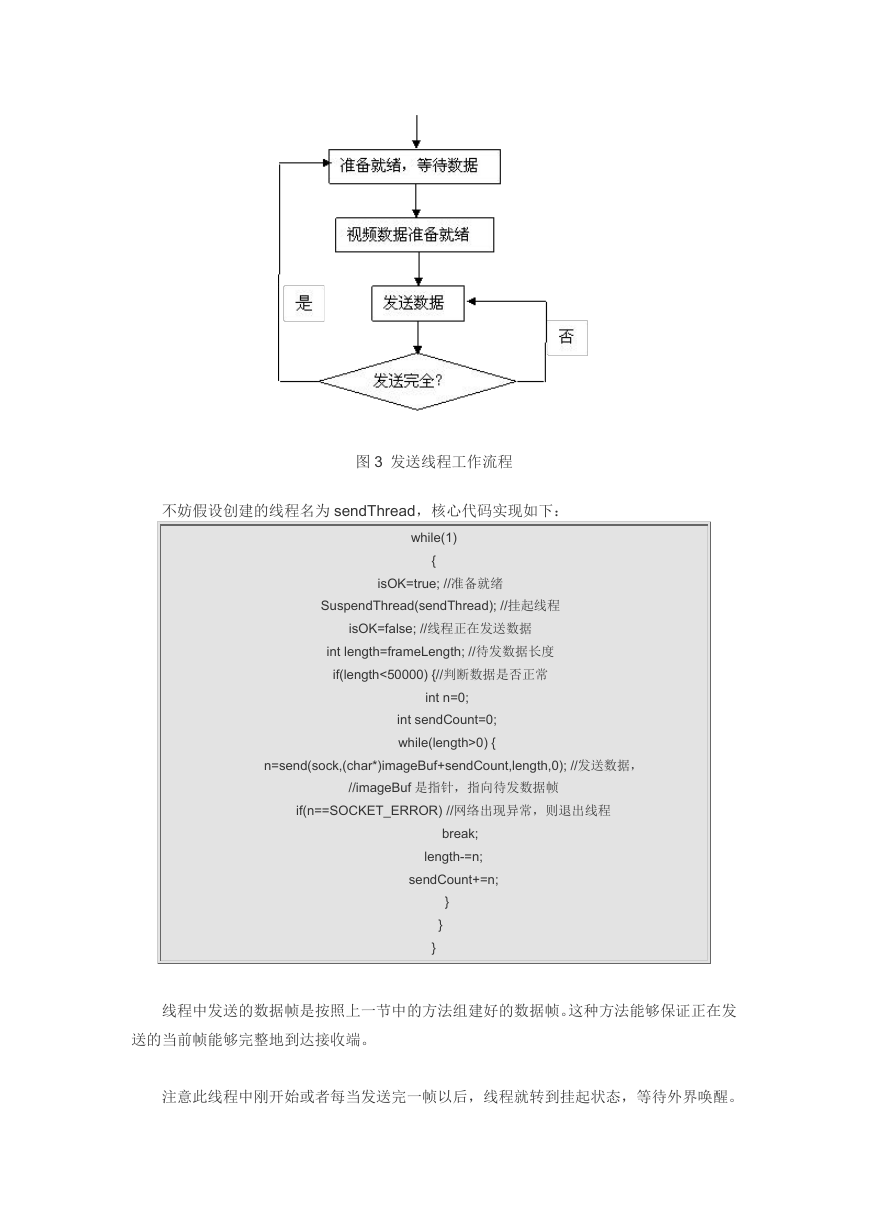

    图 3 发送线程工作流程 不妨假设创建的线程名为 sendThread，核心代码实现如下： while(1) { isOK=true; //准备就绪 SuspendThread(sendThread); //挂起线程 isOK=false; //线程正在发送数据 int length=frameLength; //待发数据长度 if(length<50000) {//判断数据是否正常 int n=0; int sendCount=0; while(length>0) { n=send(sock,(char*)imageBuf+sendCount,length,0); //发送数据， //imageBuf 是指针，指向待发数据帧 if(n==SOCKET_ERROR) //网络出现异常，则退出线程 break; length-=n; sendCount+=n; } } } 线程中发送的数据帧是按照上一节中的方法组建好的数据帧。这种方法能够保证正在发 送的当前帧能够完整地到达接收端。 注意此线程中刚开始或者每当发送完一帧以后，线程就转到挂起状态，等待外界唤醒。

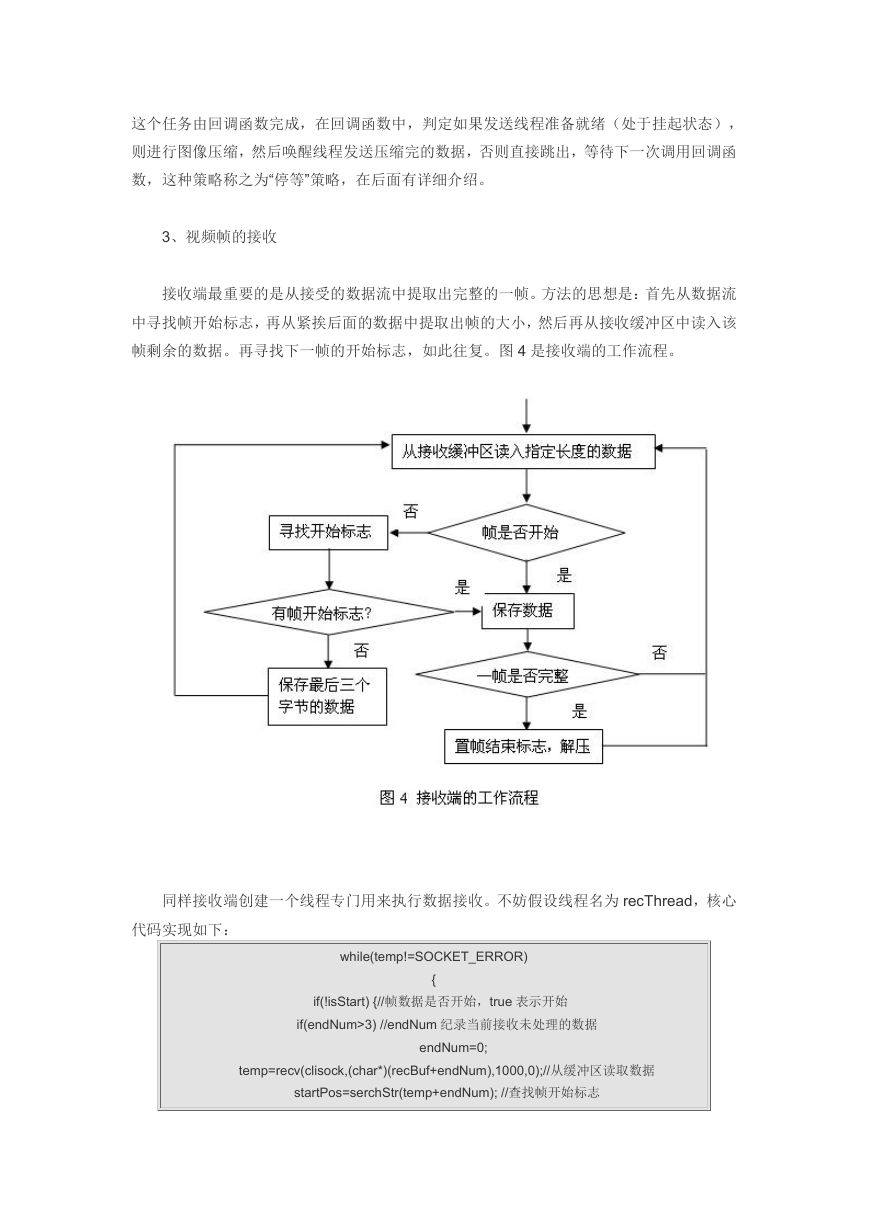

    这个任务由回调函数完成，在回调函数中，判定如果发送线程准备就绪（处于挂起状态）， 则进行图像压缩，然后唤醒线程发送压缩完的数据，否则直接跳出，等待下一次调用回调函 数，这种策略称之为“停等”策略，在后面有详细介绍。 3、视频帧的接收 接收端最重要的是从接受的数据流中提取出完整的一帧。方法的思想是：首先从数据流 中寻找帧开始标志，再从紧挨后面的数据中提取出帧的大小，然后再从接收缓冲区中读入该 帧剩余的数据。再寻找下一帧的开始标志，如此往复。图 4 是接收端的工作流程。 同样接收端创建一个线程专门用来执行数据接收。不妨假设线程名为 recThread，核心 代码实现如下： while(temp!=SOCKET_ERROR) { if(!isStart) {//帧数据是否开始，true 表示开始 if(endNum>3) //endNum 纪录当前接收未处理的数据 endNum=0; temp=recv(clisock,(char*)(recBuf+endNum),1000,0);//从缓冲区读取数据 startPos=serchStr(temp+endNum); //查找帧开始标志

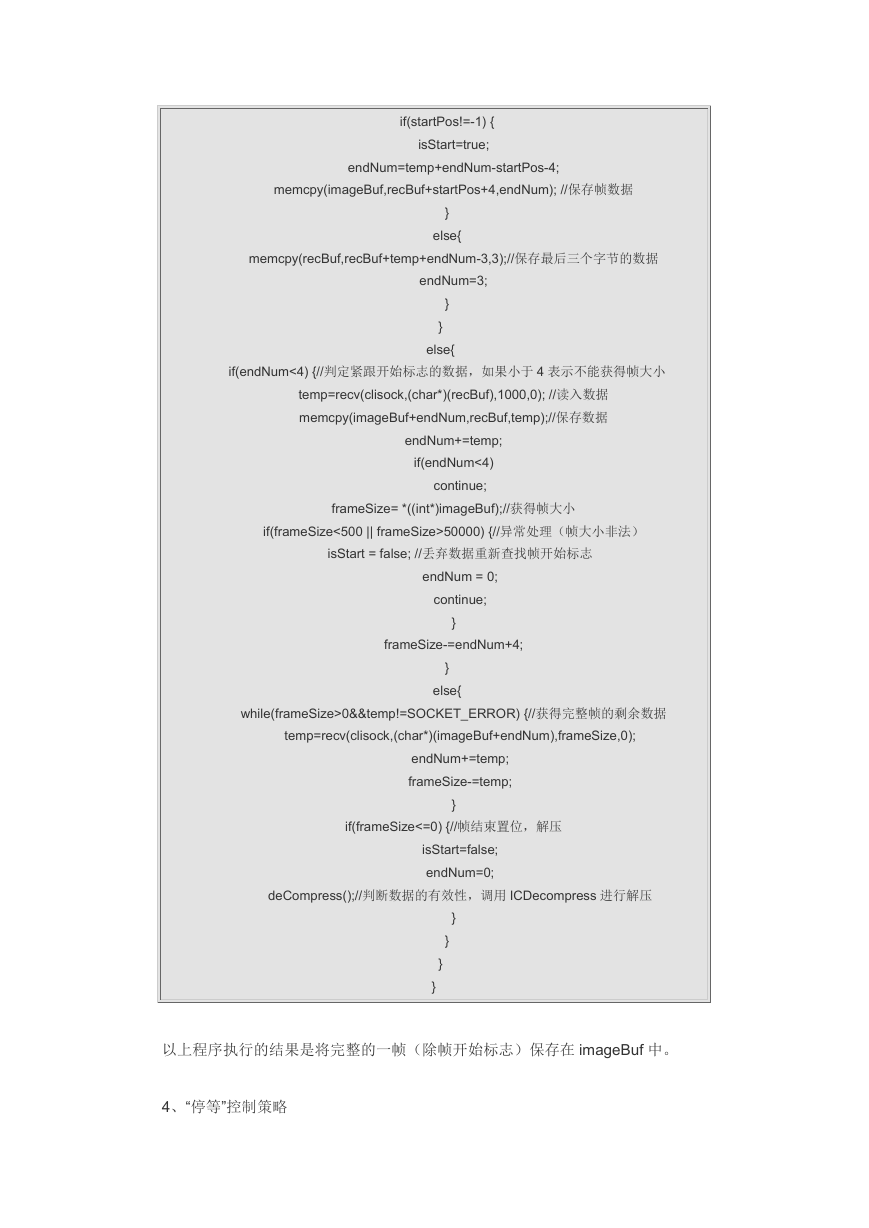

    if(startPos!=-1) { isStart=true; endNum=temp+endNum-startPos-4; memcpy(imageBuf,recBuf+startPos+4,endNum); //保存帧数据 } else{ memcpy(recBuf,recBuf+temp+endNum-3,3);//保存最后三个字节的数据 endNum=3; } } else{ if(endNum<4) {//判定紧跟开始标志的数据，如果小于 4 表示不能获得帧大小 temp=recv(clisock,(char*)(recBuf),1000,0); //读入数据 memcpy(imageBuf+endNum,recBuf,temp);//保存数据 endNum+=temp; if(endNum<4) continue; frameSize= *((int*)imageBuf);//获得帧大小 if(frameSize<500 || frameSize>50000) {//异常处理（帧大小非法） isStart = false; //丢弃数据重新查找帧开始标志 endNum = 0; continue; } frameSize-=endNum+4; } else{ while(frameSize>0&&temp!=SOCKET_ERROR) {//获得完整帧的剩余数据 temp=recv(clisock,(char*)(imageBuf+endNum),frameSize,0); endNum+=temp; frameSize-=temp; } if(frameSize<=0) {//帧结束置位，解压 isStart=false; endNum=0; deCompress();//判断数据的有效性，调用 ICDecompress 进行解压 } } } } 以上程序执行的结果是将完整的一帧（除帧开始标志）保存在 imageBuf 中。 4、“停等”控制策略

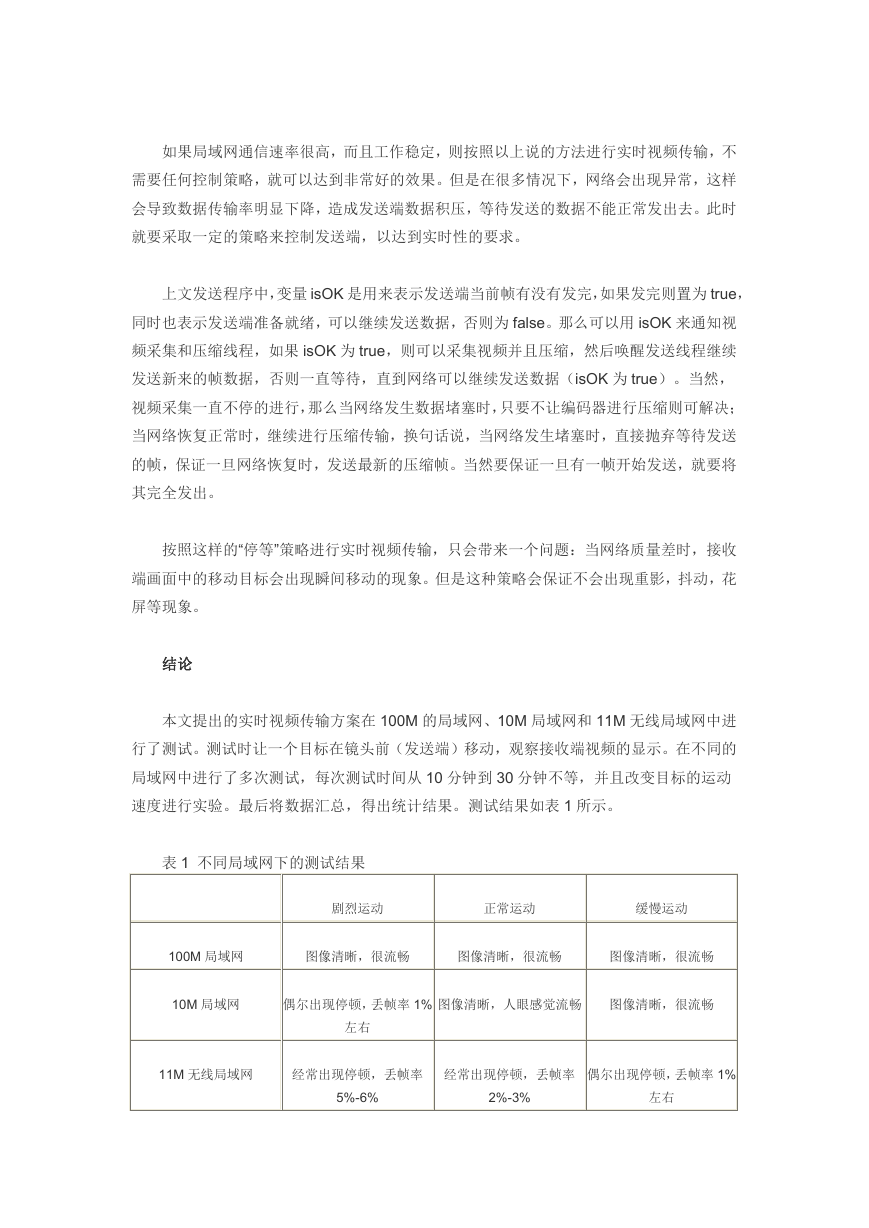

    如果局域网通信速率很高，而且工作稳定，则按照以上说的方法进行实时视频传输，不 需要任何控制策略，就可以达到非常好的效果。但是在很多情况下，网络会出现异常，这样 会导致数据传输率明显下降，造成发送端数据积压，等待发送的数据不能正常发出去。此时 就要采取一定的策略来控制发送端，以达到实时性的要求。 上文发送程序中，变量 isOK 是用来表示发送端当前帧有没有发完，如果发完则置为 true， 同时也表示发送端准备就绪，可以继续发送数据，否则为 false。那么可以用 isOK 来通知视 频采集和压缩线程，如果 isOK 为 true，则可以采集视频并且压缩，然后唤醒发送线程继续 发送新来的帧数据，否则一直等待，直到网络可以继续发送数据（isOK 为 true）。当然， 视频采集一直不停的进行，那么当网络发生数据堵塞时，只要不让编码器进行压缩则可解决； 当网络恢复正常时，继续进行压缩传输，换句话说，当网络发生堵塞时，直接抛弃等待发送 的帧，保证一旦网络恢复时，发送最新的压缩帧。当然要保证一旦有一帧开始发送，就要将 其完全发出。 按照这样的“停等”策略进行实时视频传输，只会带来一个问题：当网络质量差时，接收 端画面中的移动目标会出现瞬间移动的现象。但是这种策略会保证不会出现重影，抖动，花 屏等现象。 结论 本文提出的实时视频传输方案在 100M 的局域网、10M 局域网和 11M 无线局域网中进 行了测试。测试时让一个目标在镜头前（发送端）移动，观察接收端视频的显示。在不同的 局域网中进行了多次测试，每次测试时间从 10 分钟到 30 分钟不等，并且改变目标的运动 速度进行实验。最后将数据汇总，得出统计结果。测试结果如表 1 所示。 表 1 不同局域网下的测试结果 剧烈运动 正常运动 缓慢运动 100M 局域网 图像清晰，很流畅 图像清晰，很流畅 图像清晰，很流畅 10M 局域网 偶尔出现停顿，丢帧率 1% 图像清晰，人眼感觉流畅 图像清晰，很流畅 左右 11M 无线局域网 经常出现停顿，丢帧率 经常出现停顿，丢帧率 偶尔出现停顿，丢帧率 1% 5%-6% 2%-3% 左右

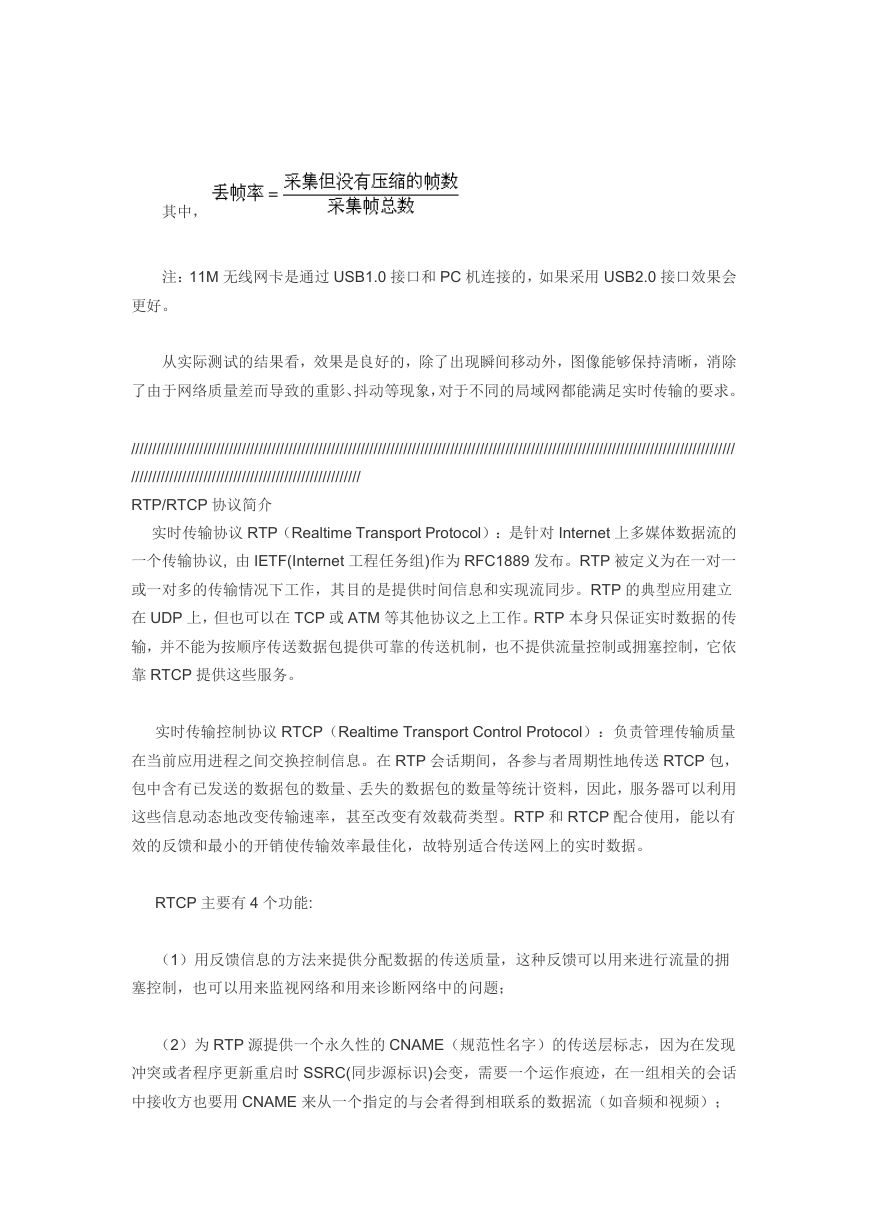

    其中， 注：11M 无线网卡是通过 USB1.0 接口和 PC 机连接的，如果采用 USB2.0 接口效果会 更好。 从实际测试的结果看，效果是良好的，除了出现瞬间移动外，图像能够保持清晰，消除 了由于网络质量差而导致的重影、抖动等现象，对于不同的局域网都能满足实时传输的要求。 ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// ////////////////////////////////////////////////////// RTP/RTCP 协议简介 实时传输协议 RTP（Realtime Transport Protocol）：是针对 Internet 上多媒体数据流的 一个传输协议, 由 IETF(Internet 工程任务组)作为 RFC1889 发布。RTP 被定义为在一对一 或一对多的传输情况下工作，其目的是提供时间信息和实现流同步。RTP 的典型应用建立 在 UDP 上，但也可以在 TCP 或 ATM 等其他协议之上工作。RTP 本身只保证实时数据的传 输，并不能为按顺序传送数据包提供可靠的传送机制，也不提供流量控制或拥塞控制，它依 靠 RTCP 提供这些服务。 实时传输控制协议 RTCP（Realtime Transport Control Protocol）：负责管理传输质量 在当前应用进程之间交换控制信息。在 RTP 会话期间，各参与者周期性地传送 RTCP 包， 包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，服务器可以利用 这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP 和 RTCP 配合使用，能以有 效的反馈和最小的开销使传输效率最佳化，故特别适合传送网上的实时数据。 RTCP 主要有 4 个功能: （1）用反馈信息的方法来提供分配数据的传送质量，这种反馈可以用来进行流量的拥 塞控制，也可以用来监视网络和用来诊断网络中的问题； （2）为 RTP 源提供一个永久性的 CNAME（规范性名字）的传送层标志，因为在发现 冲突或者程序更新重启时 SSRC(同步源标识)会变，需要一个运作痕迹，在一组相关的会话 中接收方也要用 CNAME 来从一个指定的与会者得到相联系的数据流（如音频和视频）；
