【试题二】（25分）电路如图2所示，的阻值很小，可忽略

【试题七】（20分）已知电路如图5所示，，

⑵ 如果电路是TTL门，已知，

【试题八】（20分）程控增益放大电路如图6所示，当图中计数器某位输出Qi = 1时，相应的模拟开关S

2015 年广西桂林电子科技大学电子技术综合考研真题【试题一】（25 分）如图 1 所示的放大电路中，设三极管 50 ， BEU  0.7 V 'bbr ，  200  。 ⑴ 估算静态工作点。 ⑵ 画微变等效电路。 ⑶ 求输入电阻 iR 、输出电阻 oR 。 ⑷ 当带上负载 LR ，求放大倍数 uA  。 V  CC 12 V  2C LR 5K  . Uo  cR 5K eR 2K 20K b1R  1C b2R 10K  . Ui  图 1 【试题二】（25 分）电路如图 2 所示， WR 的阻值很小，可忽略其影响。已知晶体管的均 BEU 为 50， ' ⑴ 求静态工作点 1CQI ， 0.7 V CEQU 。 7.0 V 300  ，， U D  1 bbr  。 ⑵ 求  A ud   U  U o i ， idR ， odR 。 ⑶ 简述该电路在集成运算放大电路中的主要作用。 CR 10K LR bR 2K + WR 1T + iu  CR 10K 10K _ Ou 200 2T CCV 12 V 1R 68K bR 2K 3T ER 5.1K 1D 2D 2R 20K EEV   12 V

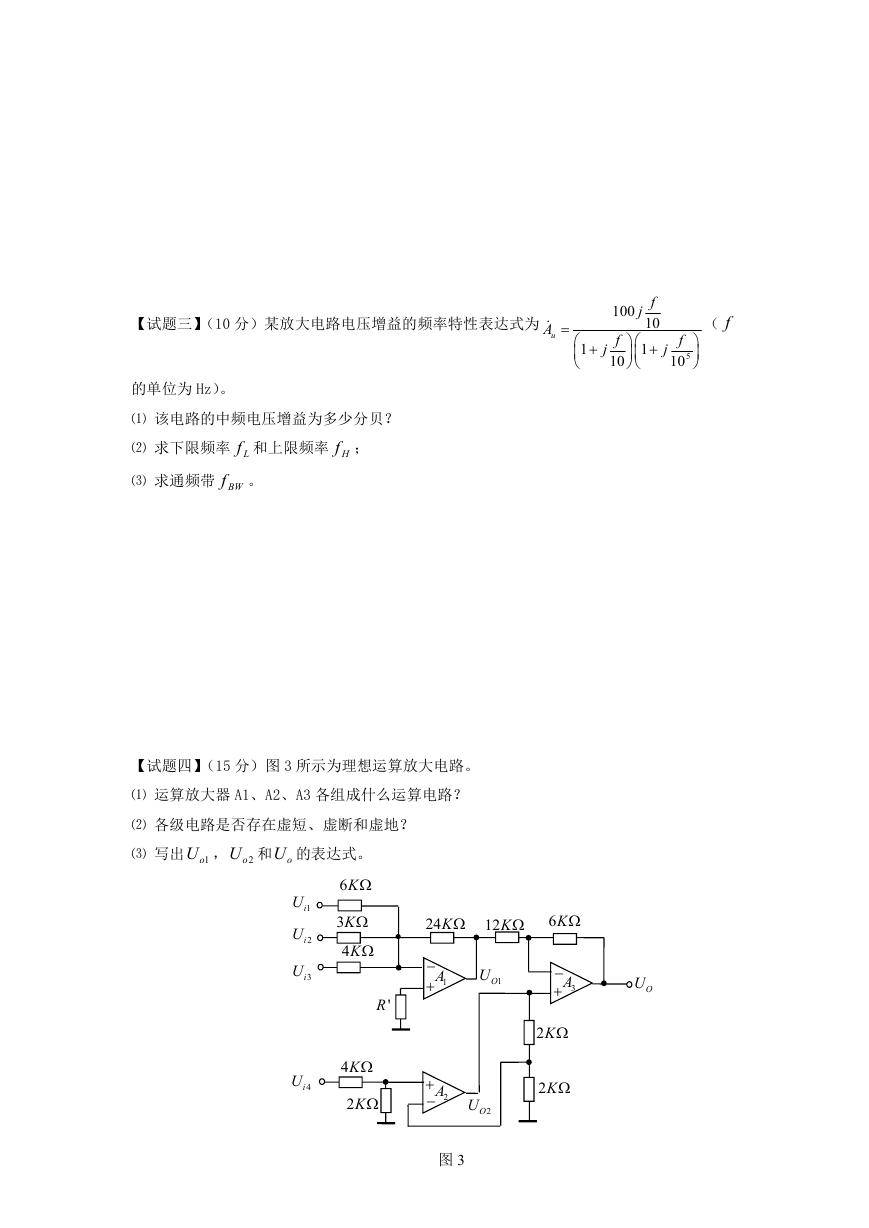

【试题三】（10 分）某放大电路电压增益的频率特性表达式为  A u  fj 100 10 f  1   10  1  j    j f 10 5    （ f 的单位为 Hz）。 ⑴ 该电路的中频电压增益为多少分贝？ ⑵ 求下限频率 Lf 和上限频率 Hf ； ⑶ 求通频带 BWf 。【试题四】（15 分）图 3 所示为理想运算放大电路。 ⑴ 运算放大器 A1、A2、A3 各组成什么运算电路？ ⑵ 各级电路是否存在虚短、虚断和虚地？ ⑶ 写出 1oU ， 2oU 和 oU 的表达式。 6K 1iU 2iU 3iU 4iU 3K 4K 'R 4K 2K 24K 12K 6K OU  3A  2K 2K  1A  1OU  2A 2OU 图 3

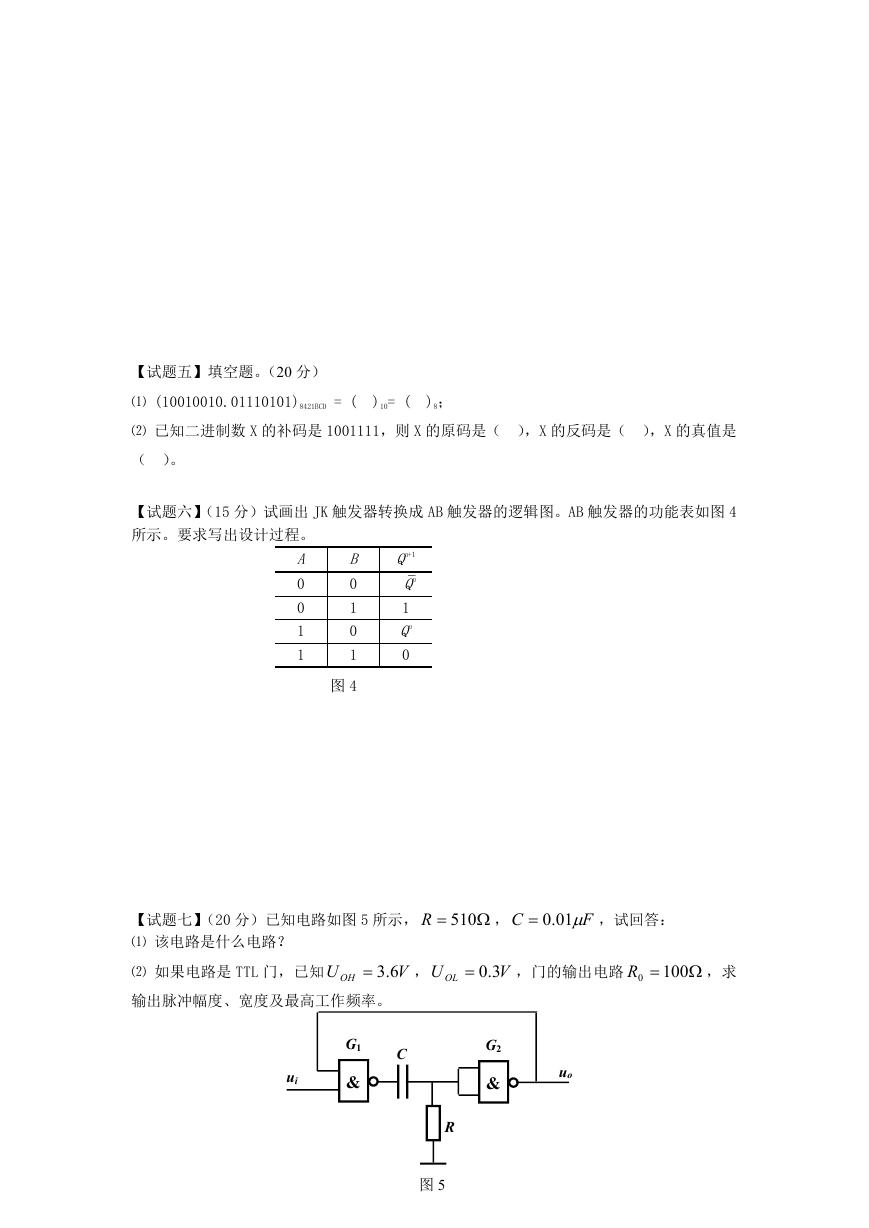

【试题五】填空题。（20 分） ⑴ (10010010.01110101)8421BCD = ( )10= ( )8； ⑵ 已知二进制数 X 的补码是 1001111，则 X 的原码是（），X 的反码是（），X 的真值是（）。【试题六】（15 分）试画出 JK 触发器转换成 AB 触发器的逻辑图。AB 触发器的功能表如图 4 所示。要求写出设计过程。 A 0 0 1 1 B 0 1 0 1 图 4 Qn+1 Qn 1 Qn 0 【试题七】（20 分）已知电路如图 5 所示， ⑴ 该电路是什么电路？ R  510  ， C 01.0 F ，试回答： ⑵ 如果电路是 TTL 门，已知 6.3 V 输出脉冲幅度、宽度及最高工作频率。 U OH ， U OL 3.0 V ，门的输出电路 0R  100  ，求 C G1 & ui G2 & uo R 图 5

【试题八】（20 分）程控增益放大电路如图 6 所示，当图中计数器某位输出 Qi= 1 时，相应的模拟开关 Si在位置“1”；当 Qi = 0 时，Si在位置“0”。运算放大器性能理想。 ⑴ 试求该放大电路的电压放大倍数与数字量 Q3Q2Q1Q0 之间的关系表达式。 i ⑵ 试求该放大电路的输入电阻与数字量 Q3Q2Q1Q0 之间的关系表达式。 i i  UUA u  IUR  i o CP 四位二进制加计数器 Q0 Q1 Q2 Q3 RD ui ii 模拟开关 R R/2 R/4 R/8 S0 S1 S2 S3 1 0 1 0 1 0 1 0 图 6 R ∞ - + uo
