2009 年山东科技大学结构力学考研真题一、填空题(共 30 分，每题 6 分) 1、若平面体系的计算自由度数大于零，则该体系一定是几何①体系。 2、图 1 所示结构，AC 杆的轴力 FNAC②kN。 3、超静定结构在荷载作用下采用力法求解时，当各杆 EI 增加到原来的 n 倍时，则力法方程中的柔度系数δ和自由项△变为原来的③倍。 4、图 2 所示刚架结构，用位移法计算时，B 结点的转角为④。 5、图 3 所示梁截面 C 剪力影响线在 D 处的竖标等于⑤(注明正、负号),该竖标的物理意义表示⑥ 二、选择题(共 30 分，每题 6 分) 1、图 4 所示体系是()。 (A)无多余约束的几何不变体系；

(B)有一个多余约束的几何不变体系； (C)有两个多余约束的几何不变体系； (D)瞬变体系。 2、图 5 所示桁架，零力杆的数目为()。 (A)8; (B)9; (C)11; (D)14。 3、如图 6 所示 T 形刚架 A 点的水平位移△AH 为()。(各杆 EI 均为常数)。 4、图 7 所示结构的超静定次数为()。 (A)3; (B)5; (C)6;

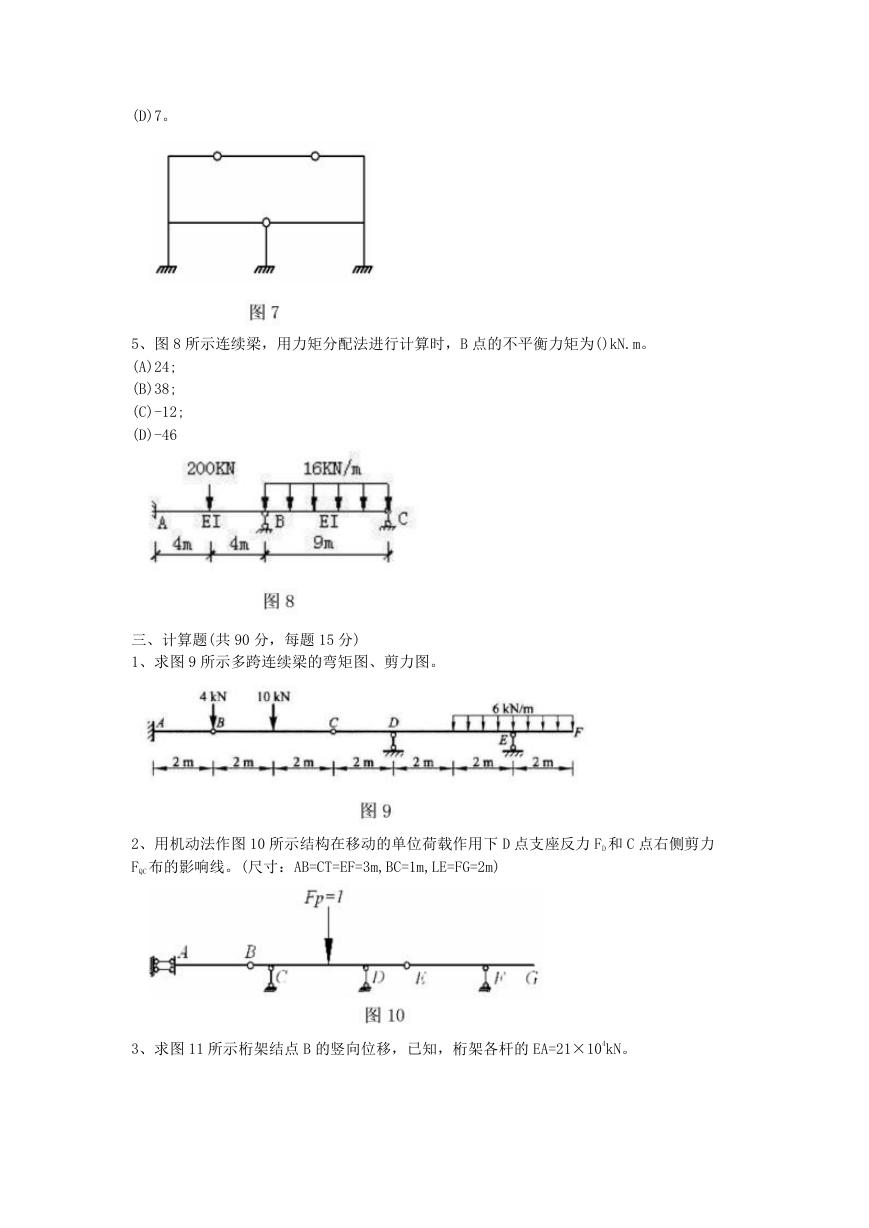

(D)7。 5、图 8 所示连续梁，用力矩分配法进行计算时，B 点的不平衡力矩为()kN.m。 (A)24; (B)38; (C)-12; (D)-46 三、计算题(共 90 分，每题 15 分) 1、求图 9 所示多跨连续梁的弯矩图、剪力图。 2、用机动法作图 10 所示结构在移动的单位荷载作用下 D 点支座反力 FD 和 C 点右侧剪力 FQC 布的影响线。(尺寸：AB=CT=EF=3m,BC=1m,LE=FG=2m) 3、求图 11 所示桁架结点 B 的竖向位移，已知，桁架各杆的 EA=21×104kN。

4、用力法计算图 12 所示刚架，并作出弯矩图。(各杆 E=常数)。 5、用位移法作图 13 所示刚架结构的弯矩图。各杆 EI=常数。 6、用力矩分配法求解图 14 所示的连续梁，并绘制弯矩图。EI=常数。
