华为畅玩6 故障维修流程图 GPS故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：1.82M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

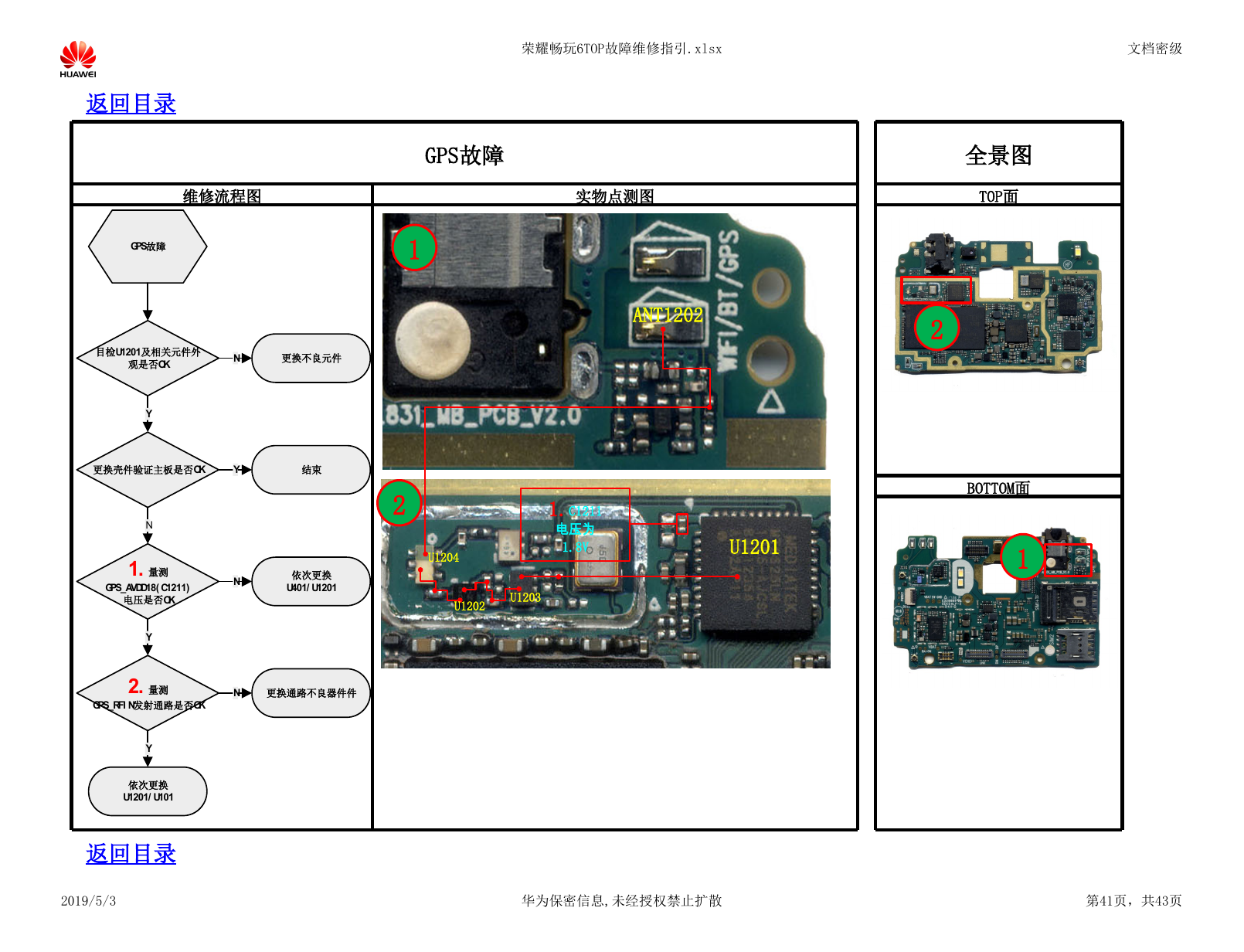

    荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 GPS故障 维修流程图 实物点测图 1 ANT1202 2 2 U1204 1.C1211 电压为 1.8V U1202 U1203 U1201 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第41页，共43页 GPS故障目检U1201及相关元件外观是否OK更换壳件验证主板是否OKYN更换不良元件结束NY1.量测GPS_AVDD18(C1211)电压是否OK2.量测GPS_RFIN发射通路是否OKY依次更换U1201/U101依次更换U401/U1201更换通路不良器件件NNY
