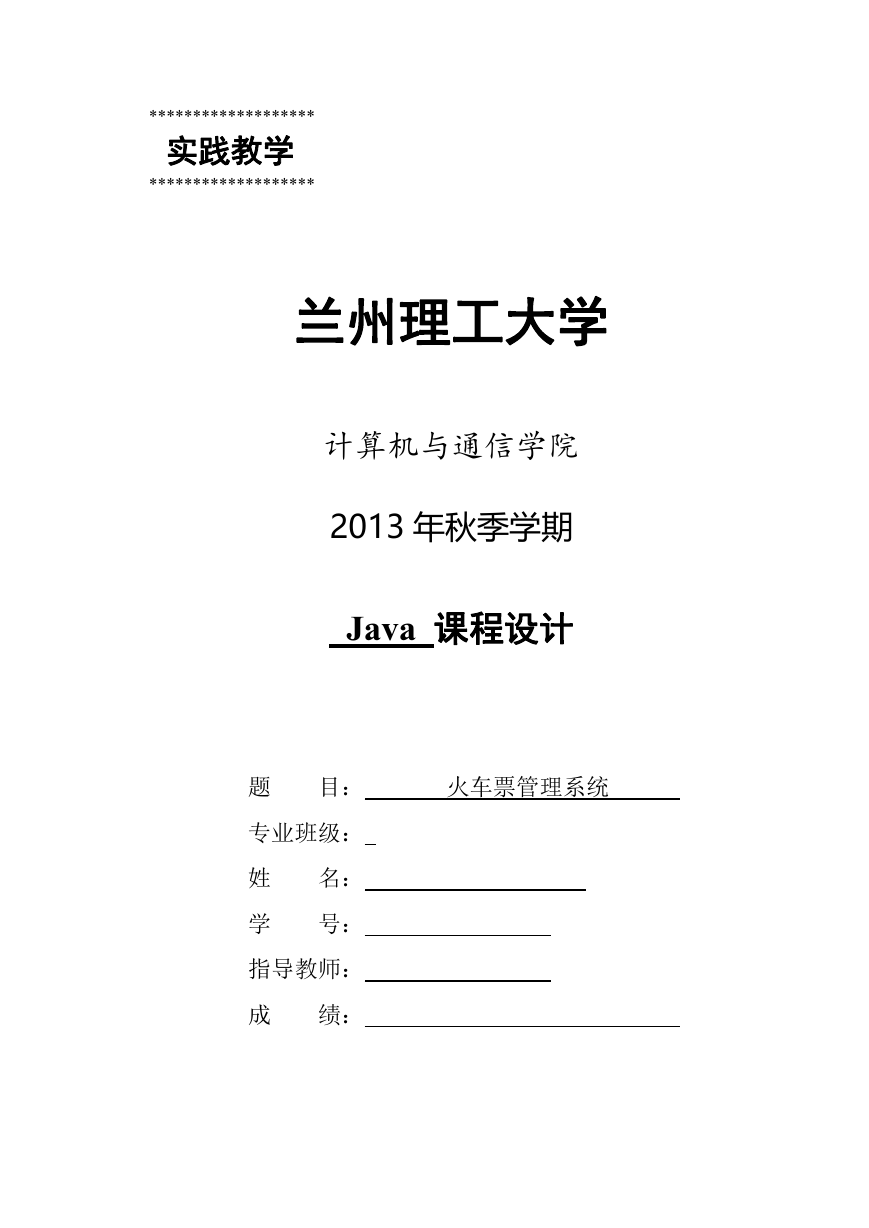

******************* 实践教学 ******************* 兰州理工大学计算机与通信学院 2013 年秋季学期 Java 课程设计题目：火车票管理系统专业班级：姓学名：号：指导教师：成绩：

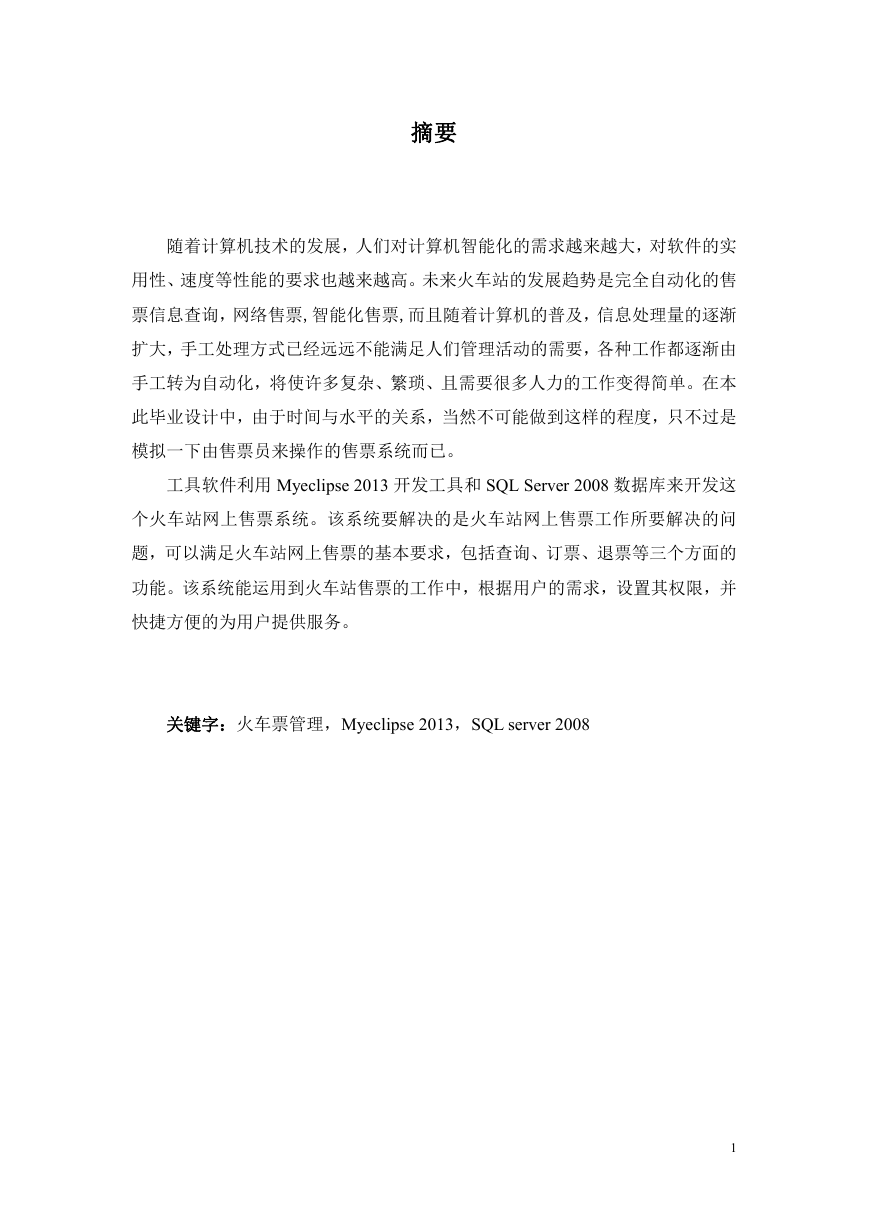

摘要随着计算机技术的发展，人们对计算机智能化的需求越来越大，对软件的实用性、速度等性能的要求也越来越高。未来火车站的发展趋势是完全自动化的售票信息查询，网络售票,智能化售票,而且随着计算机的普及，信息处理量的逐渐扩大，手工处理方式已经远远不能满足人们管理活动的需要，各种工作都逐渐由手工转为自动化，将使许多复杂、繁琐、且需要很多人力的工作变得简单。在本此毕业设计中，由于时间与水平的关系，当然不可能做到这样的程度，只不过是模拟一下由售票员来操作的售票系统而已。工具软件利用 Myeclipse 2013 开发工具和 SQL Server 2008 数据库来开发这个火车站网上售票系统。该系统要解决的是火车站网上售票工作所要解决的问题，可以满足火车站网上售票的基本要求，包括查询、订票、退票等三个方面的功能。该系统能运用到火车站售票的工作中，根据用户的需求，设置其权限，并快捷方便的为用户提供服务。关键字：火车票管理，Myeclipse 2013，SQL server 2008 1

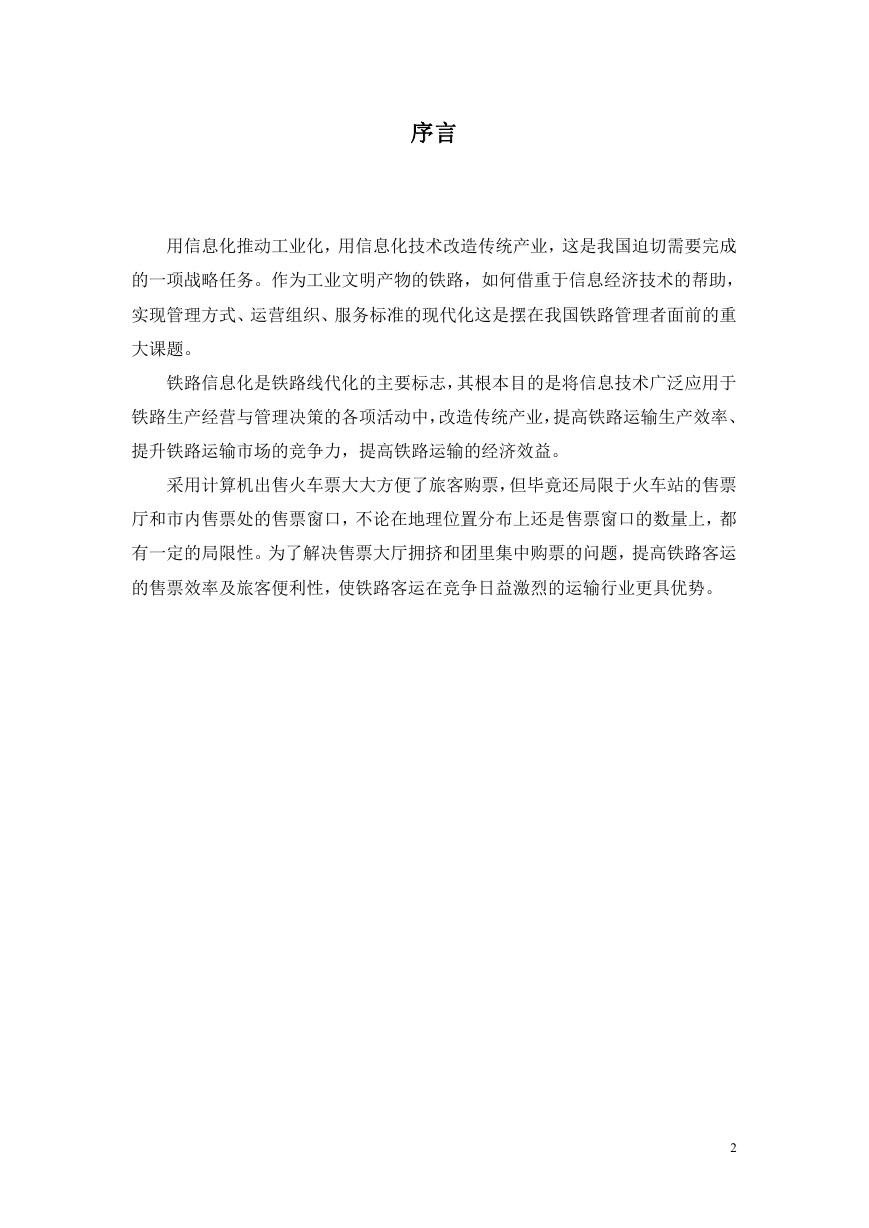

序言用信息化推动工业化，用信息化技术改造传统产业，这是我国迫切需要完成的一项战略任务。作为工业文明产物的铁路，如何借重于信息经济技术的帮助，实现管理方式、运营组织、服务标准的现代化这是摆在我国铁路管理者面前的重大课题。铁路信息化是铁路线代化的主要标志，其根本目的是将信息技术广泛应用于铁路生产经营与管理决策的各项活动中，改造传统产业，提高铁路运输生产效率、提升铁路运输市场的竞争力，提高铁路运输的经济效益。采用计算机出售火车票大大方便了旅客购票，但毕竟还局限于火车站的售票厅和市内售票处的售票窗口，不论在地理位置分布上还是售票窗口的数量上，都有一定的局限性。为了解决售票大厅拥挤和团里集中购票的问题，提高铁路客运的售票效率及旅客便利性，使铁路客运在竞争日益激烈的运输行业更具优势。 2

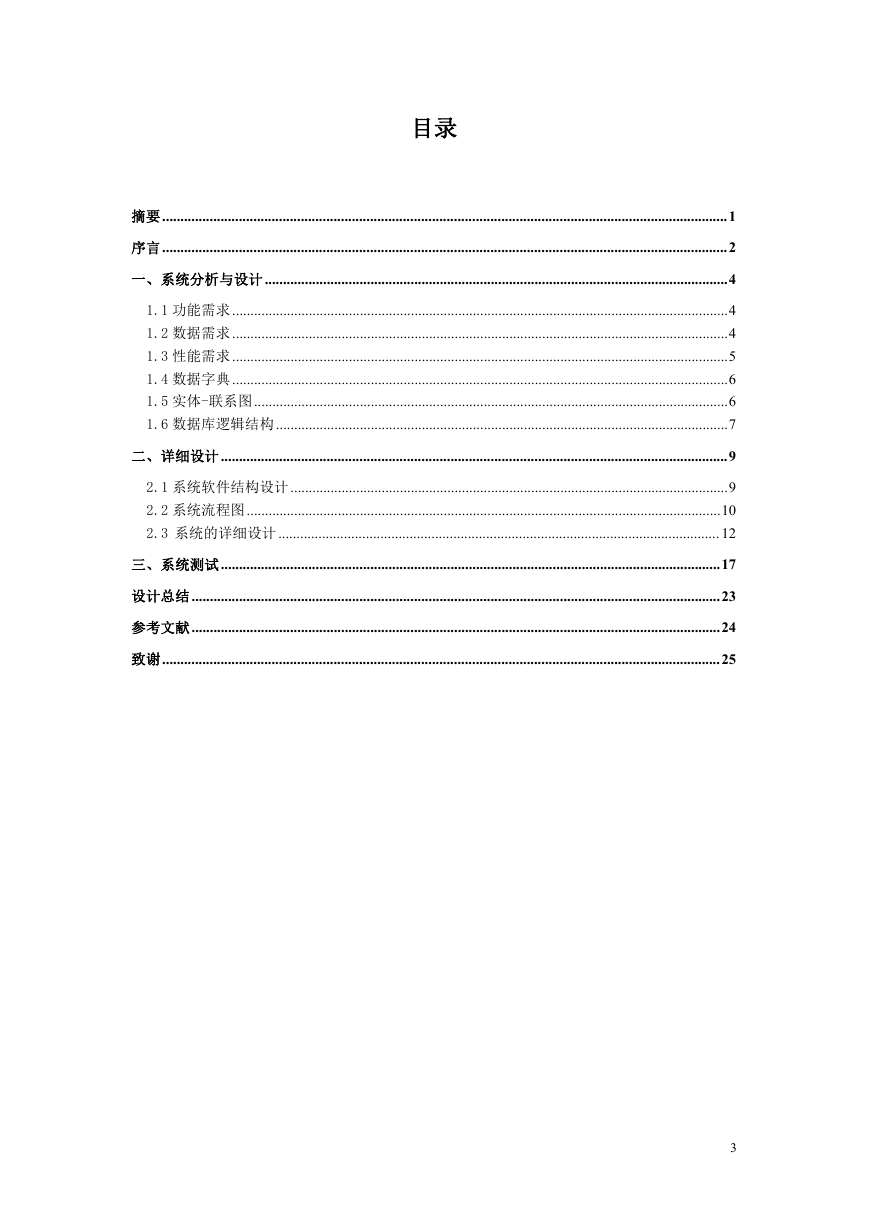

目录摘要...........................................................................................................................................................1 序言...........................................................................................................................................................2 一、系统分析与设计...............................................................................................................................4 1.1 功能需求........................................................................................................................................4 1.2 数据需求........................................................................................................................................4 1.3 性能需求........................................................................................................................................5 1.4 数据字典........................................................................................................................................6 1.5 实体-联系图..................................................................................................................................6 1.6 数据库逻辑结构............................................................................................................................7 二、详细设计...........................................................................................................................................9 2.1 系统软件结构设计........................................................................................................................9 2.2 系统流程图..................................................................................................................................10 2.3 系统的详细设计......................................................................................................................... 12 三、系统测试.........................................................................................................................................17 设计总结.................................................................................................................................................23 参考文献.................................................................................................................................................24 致谢.........................................................................................................................................................25 3

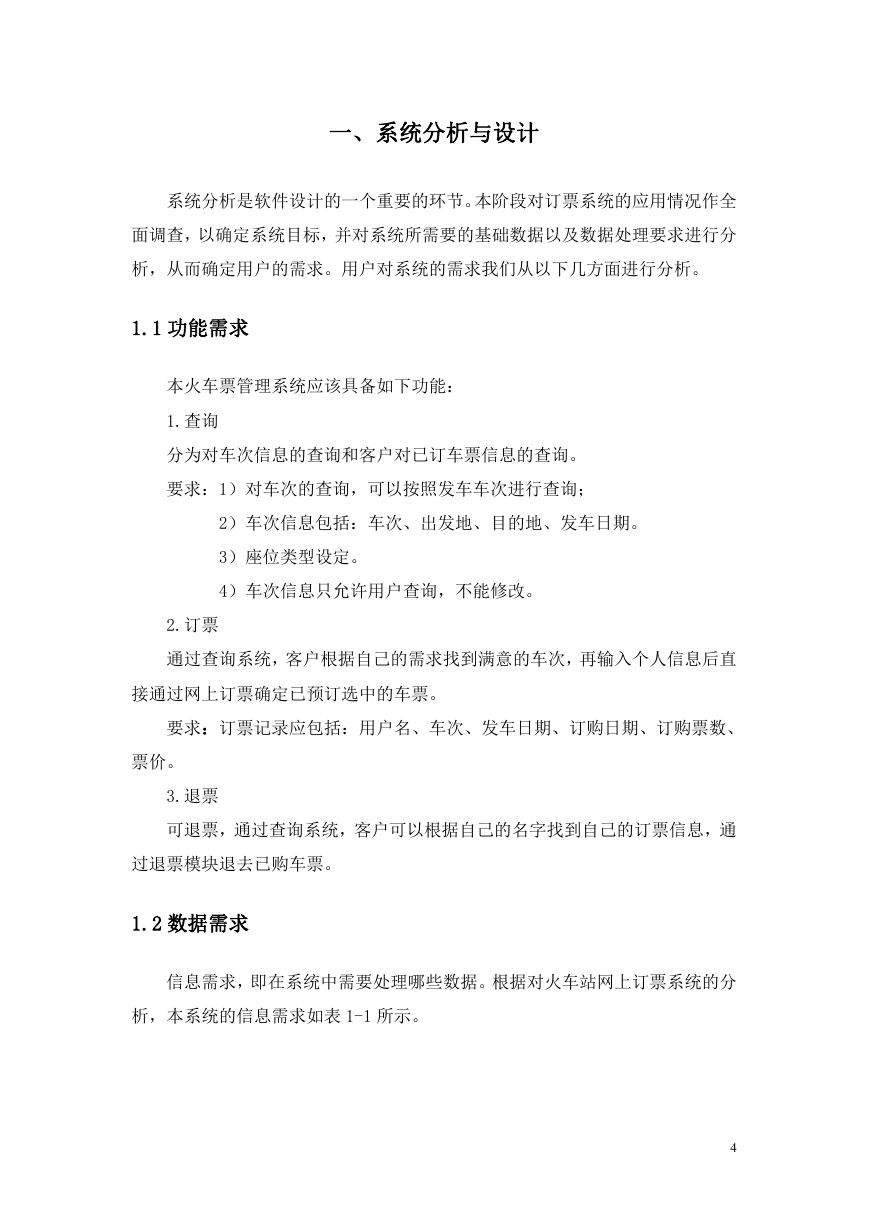

一、系统分析与设计系统分析是软件设计的一个重要的环节。本阶段对订票系统的应用情况作全面调查，以确定系统目标，并对系统所需要的基础数据以及数据处理要求进行分析，从而确定用户的需求。用户对系统的需求我们从以下几方面进行分析。 1.1 功能需求本火车票管理系统应该具备如下功能： 1.查询分为对车次信息的查询和客户对已订车票信息的查询。要求：1）对车次的查询，可以按照发车车次进行查询； 2）车次信息包括：车次、出发地、目的地、发车日期。 3）座位类型设定。 4）车次信息只允许用户查询，不能修改。 2.订票通过查询系统，客户根据自己的需求找到满意的车次，再输入个人信息后直接通过网上订票确定已预订选中的车票。要求：订票记录应包括：用户名、车次、发车日期、订购日期、订购票数、票价。 3.退票可退票，通过查询系统，客户可以根据自己的名字找到自己的订票信息，通过退票模块退去已购车票。 1.2 数据需求信息需求，即在系统中需要处理哪些数据。根据对火车站网上订票系统的分析，本系统的信息需求如表 1-1 所示。 4

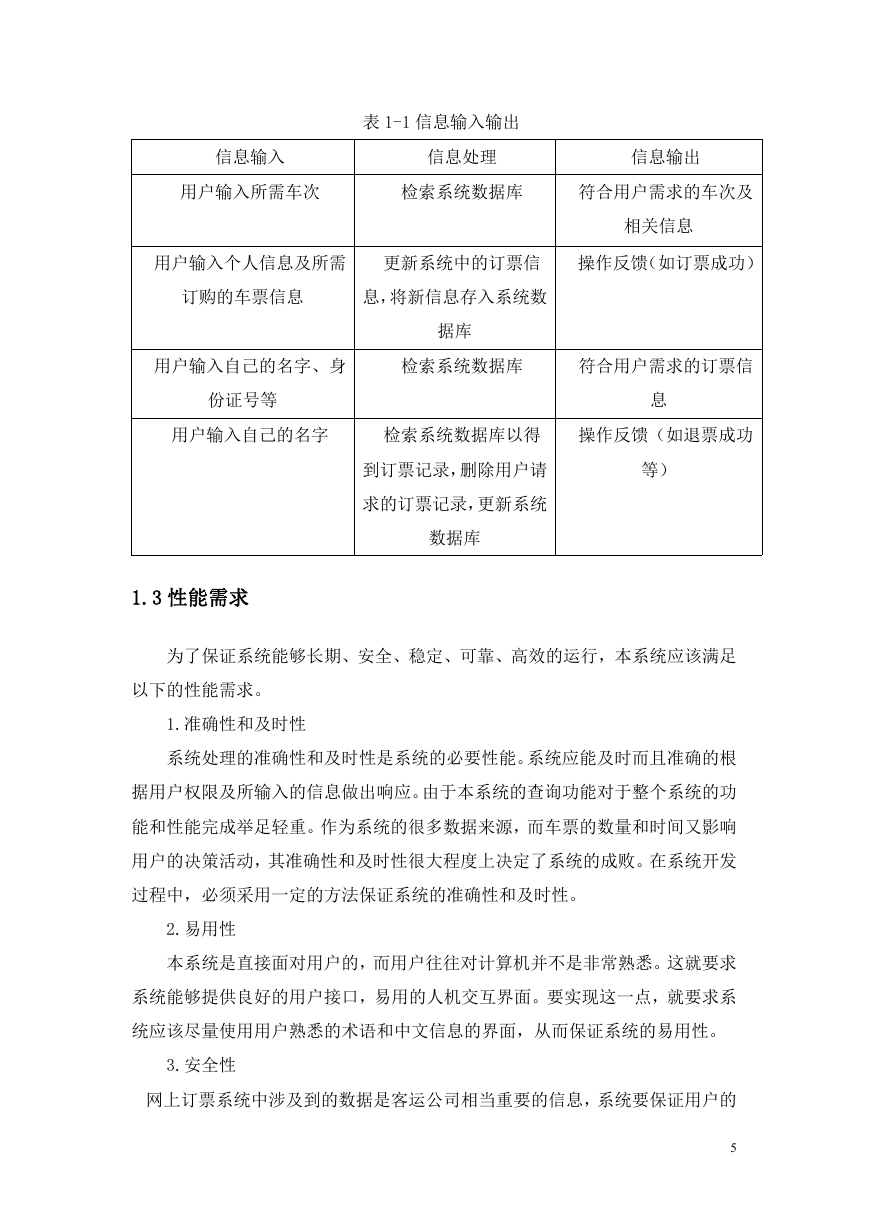

表 1-1 信息输入输出信息输入信息处理信息输出用户输入所需车次检索系统数据库符合用户需求的车次及相关信息用户输入个人信息及所需更新系统中的订票信操作反馈（如订票成功）订购的车票信息息，将新信息存入系统数据库用户输入自己的名字、身检索系统数据库符合用户需求的订票信份证号等息用户输入自己的名字检索系统数据库以得操作反馈（如退票成功到订票记录，删除用户请等）求的订票记录，更新系统数据库 1.3 性能需求为了保证系统能够长期、安全、稳定、可靠、高效的运行，本系统应该满足以下的性能需求。 1.准确性和及时性系统处理的准确性和及时性是系统的必要性能。系统应能及时而且准确的根据用户权限及所输入的信息做出响应。由于本系统的查询功能对于整个系统的功能和性能完成举足轻重。作为系统的很多数据来源，而车票的数量和时间又影响用户的决策活动，其准确性和及时性很大程度上决定了系统的成败。在系统开发过程中，必须采用一定的方法保证系统的准确性和及时性。 2.易用性本系统是直接面对用户的，而用户往往对计算机并不是非常熟悉。这就要求系统能够提供良好的用户接口，易用的人机交互界面。要实现这一点，就要求系统应该尽量使用用户熟悉的术语和中文信息的界面，从而保证系统的易用性。 3.安全性网上订票系统中涉及到的数据是客运公司相当重要的信息，系统要保证用户的 5

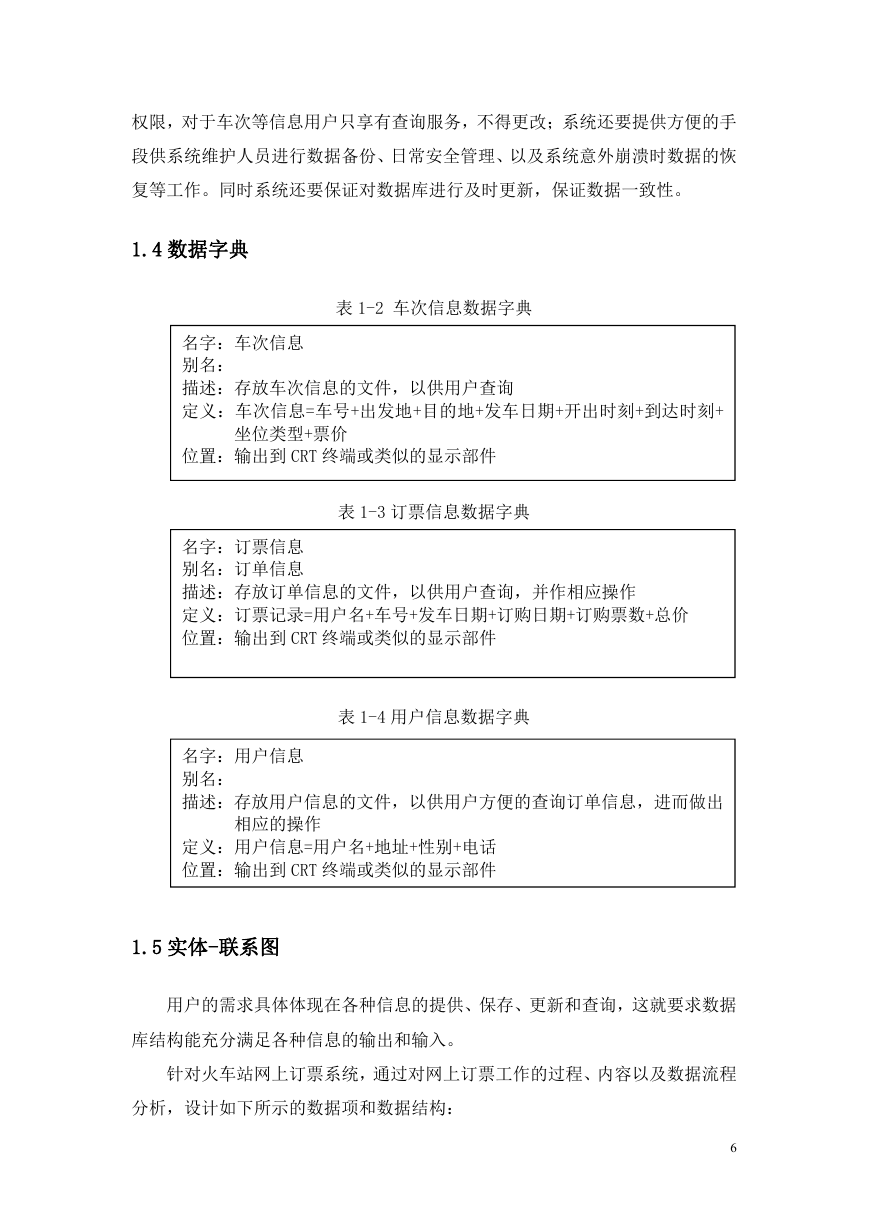

权限，对于车次等信息用户只享有查询服务，不得更改；系统还要提供方便的手段供系统维护人员进行数据备份、日常安全管理、以及系统意外崩溃时数据的恢复等工作。同时系统还要保证对数据库进行及时更新，保证数据一致性。 1.4 数据字典表 1-2 车次信息数据字典名字：车次信息别名：描述：存放车次信息的文件，以供用户查询定义：车次信息=车号+出发地+目的地+发车日期+开出时刻+到达时刻+ 坐位类型+票价位置：输出到 CRT 终端或类似的显示部件表 1-3 订票信息数据字典名字：订票信息别名：订单信息描述：存放订单信息的文件，以供用户查询，并作相应操作定义：订票记录=用户名+车号+发车日期+订购日期+订购票数+总价位置：输出到 CRT 终端或类似的显示部件表 1-4 用户信息数据字典名字：用户信息别名：描述：存放用户信息的文件，以供用户方便的查询订单信息，进而做出相应的操作定义：用户信息=用户名+地址+性别+电话位置：输出到 CRT 终端或类似的显示部件 1.5 实体-联系图用户的需求具体体现在各种信息的提供、保存、更新和查询，这就要求数据库结构能充分满足各种信息的输出和输入。针对火车站网上订票系统，通过对网上订票工作的过程、内容以及数据流程分析，设计如下所示的数据项和数据结构： 6

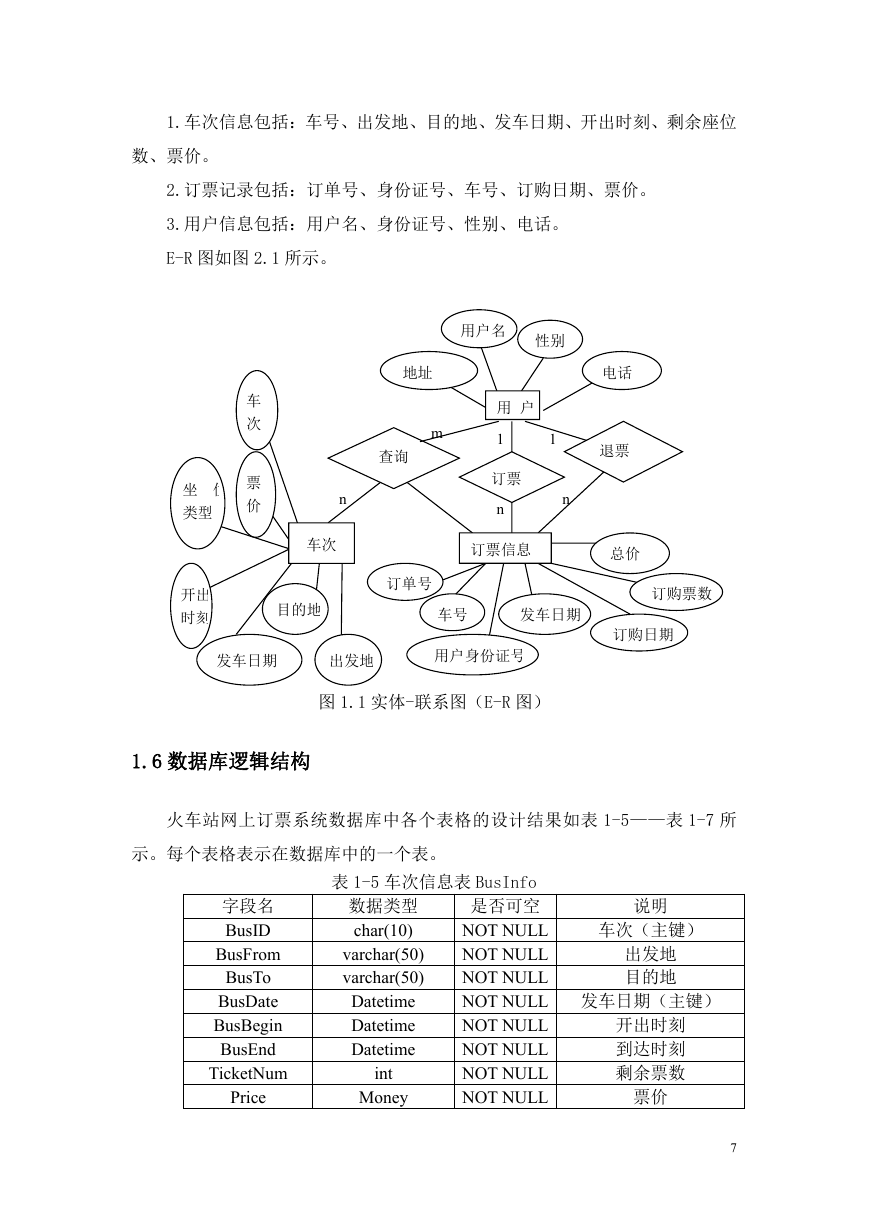

1.车次信息包括：车号、出发地、目的地、发车日期、开出时刻、剩余座位数、票价。 2.订票记录包括：订单号、身份证号、车号、订购日期、票价。 3.用户信息包括：用户名、身份证号、性别、电话。 E-R 图如图 2.1 所示。地址 m 查询用户名性别电话退票用户 1 1 订票 n n 订票信息总价 n 车次订单号目的地车号发车日期订购票数订购日期车次票价坐位类型开出时刻发车日期出发地用户身份证号图 1.1 实体-联系图（E-R 图） 1.6 数据库逻辑结构火车站网上订票系统数据库中各个表格的设计结果如表 1-5——表 1-7 所示。每个表格表示在数据库中的一个表。字段名 BusID BusFrom BusTo BusDate BusBegin BusEnd TicketNum Price 说明车次（主键）出发地目的地数据类型 char(10) varchar(50) varchar(50) Datetime Datetime Datetime 表 1-5 车次信息表 BusInfo 是否可空 NOT NULL NOT NULL NOT NULL NOT NULL 发车日期（主键） NOT NULL NOT NULL NOT NULL NOT NULL 开出时刻到达时刻剩余票数 int Money 票价 7
