银银联联网网络络终终端端 PPOOSS 密密钥钥卡卡规规范范文档属性文档名称：项目名称：银联网络 POS 终端密钥卡规范银联网络 POS 终端密钥卡规范当前版本号： 1.0 项目管理部何文秀创建日期： 2009-04-24 复核日期：审批日期：撰写者何文秀发布日期 2009-04-24 创建者：复核者：审批者：版本历史：版本号修改内容 1.0 创建版权声明：此文档的版权归银联网络支付集团有限公司所有，作为本系统的最终用户，可以拥有该份文档的使用权，但未征得银联网络支付集团有限公司的书面批准，不得向第三方借阅、出让、出版该文档。

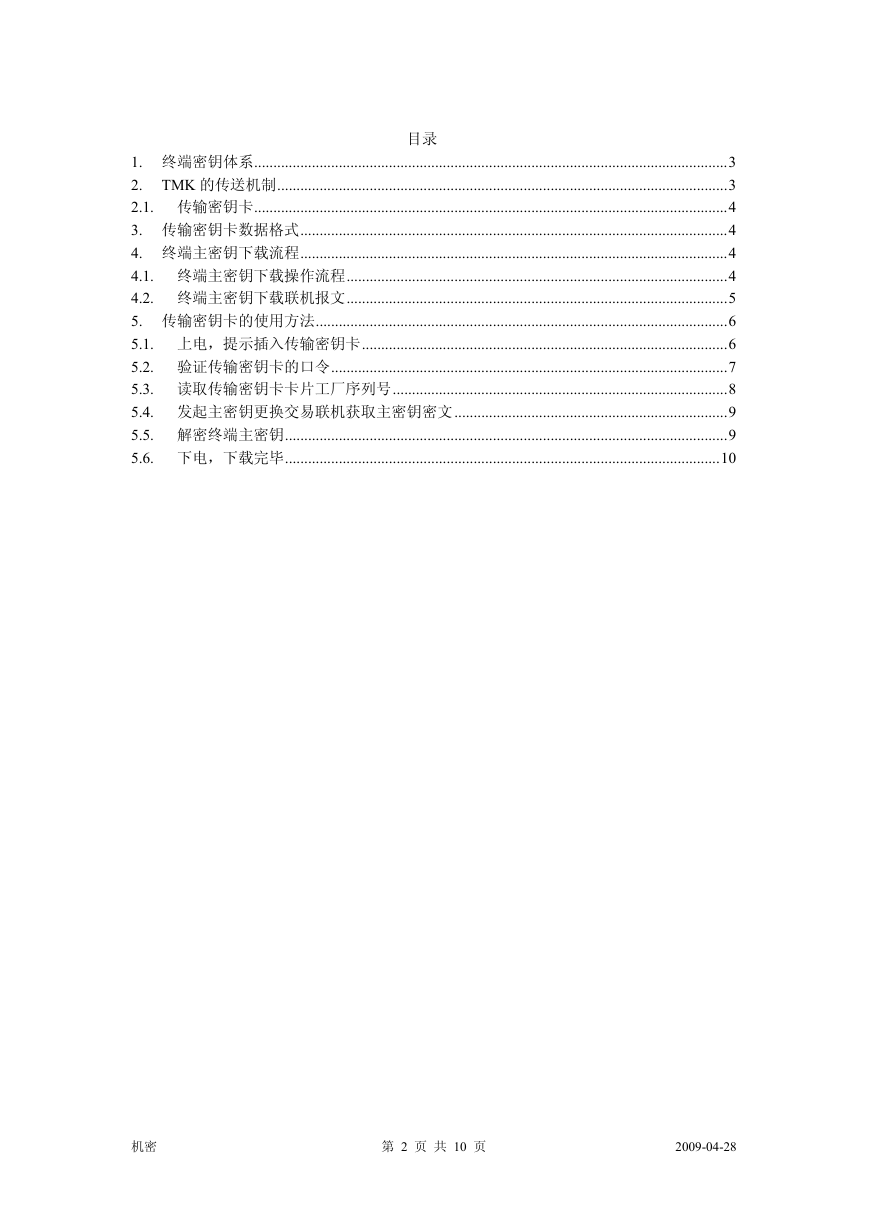

目录 1. 终端密钥体系...........................................................................................................................3 2. TMK 的传送机制.....................................................................................................................3 2.1. 传输密钥卡...........................................................................................................................4 3. 传输密钥卡数据格式...............................................................................................................4 4. 终端主密钥下载流程...............................................................................................................4 4.1. 终端主密钥下载操作流程...................................................................................................4 4.2. 终端主密钥下载联机报文...................................................................................................5 5. 传输密钥卡的使用方法...........................................................................................................6 5.1. 上电，提示插入传输密钥卡...............................................................................................6 5.2. 验证传输密钥卡的口令.......................................................................................................7 5.3. 读取传输密钥卡卡片工厂序列号.......................................................................................8 5.4. 发起主密钥更换交易联机获取主密钥密文.......................................................................9 5.5. 解密终端主密钥...................................................................................................................9 5.6. 下电，下载完毕.................................................................................................................10 机密第 2 页共 10 页 2009-04-28

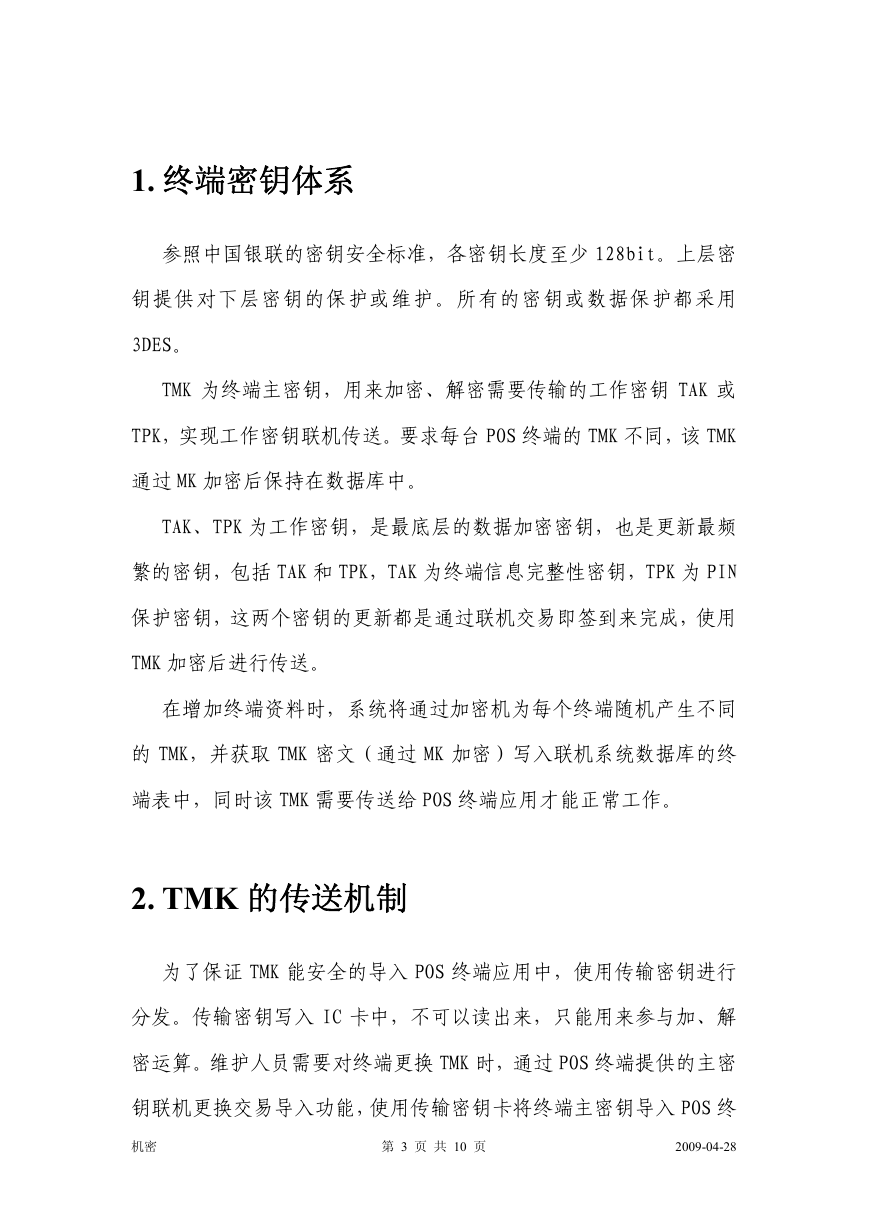

1. 终端密钥体系参照中国银联的密钥安全标准，各密钥长度至少 128bit。上层密钥提供对下层密钥的保护或维护。所有的密钥或数据保护都采用 3DES。 TMK 为终端主密钥，用来加密、解密需要传输的工作密钥 TAK 或 TPK，实现工作密钥联机传送。要求每台 POS 终端的 TMK 不同，该 TMK 通过 MK 加密后保持在数据库中。 TAK、TPK 为工作密钥，是最底层的数据加密密钥，也是更新最频繁的密钥，包括 TAK 和 TPK，TAK 为终端信息完整性密钥，TPK 为 PIN 保护密钥，这两个密钥的更新都是通过联机交易即签到来完成，使用 TMK 加密后进行传送。在增加终端资料时，系统将通过加密机为每个终端随机产生不同的 TMK，并获取 TMK 密文（通过 MK 加密）写入联机系统数据库的终端表中，同时该 TMK 需要传送给 POS 终端应用才能正常工作。 2. TMK 的传送机制为了保证 TMK 能安全的导入 POS 终端应用中，使用传输密钥进行分发。传输密钥写入 IC 卡中，不可以读出来，只能用来参与加、解密运算。维护人员需要对终端更换 TMK 时，通过 POS 终端提供的主密钥联机更换交易导入功能，使用传输密钥卡将终端主密钥导入 POS 终机密第 3 页共 10 页 2009-04-28

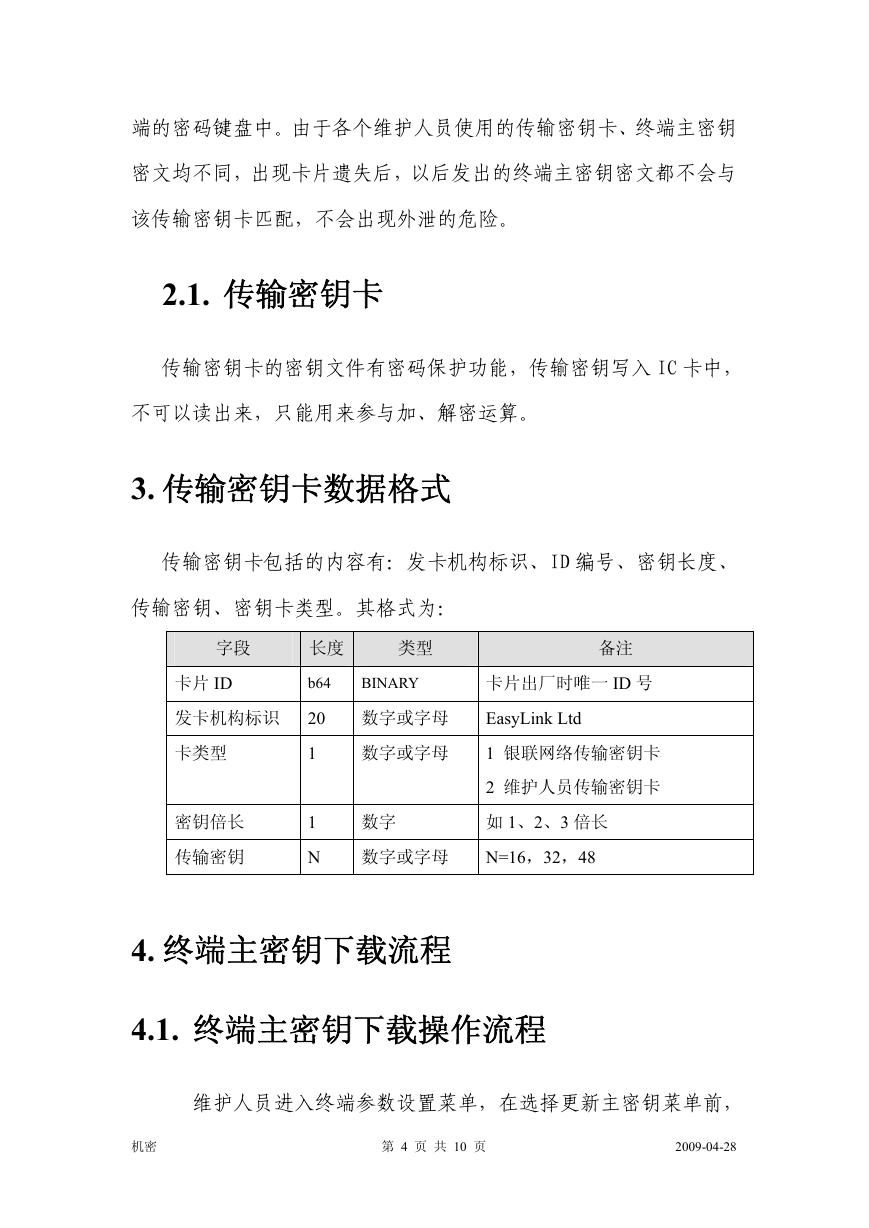

端的密码键盘中。由于各个维护人员使用的传输密钥卡、终端主密钥密文均不同，出现卡片遗失后，以后发出的终端主密钥密文都不会与该传输密钥卡匹配，不会出现外泄的危险。 2.1. 传输密钥卡传输密钥卡的密钥文件有密码保护功能，传输密钥写入 IC 卡中，不可以读出来，只能用来参与加、解密运算。 3. 传输密钥卡数据格式传输密钥卡包括的内容有：发卡机构标识、ID 编号、密钥长度、传输密钥、密钥卡类型。其格式为：字段卡片 ID 长度 b64 类型备注 BINARY 卡片出厂时唯一 ID 号发卡机构标识 20 数字或字母 EasyLink Ltd 卡类型密钥倍长传输密钥 1 1 N 数字或字母 1 银联网络传输密钥卡 2 维护人员传输密钥卡数字如 1、2、3 倍长数字或字母 N=16，32，48 4. 终端主密钥下载流程 4.1. 终端主密钥下载操作流程维护人员进入终端参数设置菜单，在选择更新主密钥菜单前，机密第 4 页共 10 页 2009-04-28

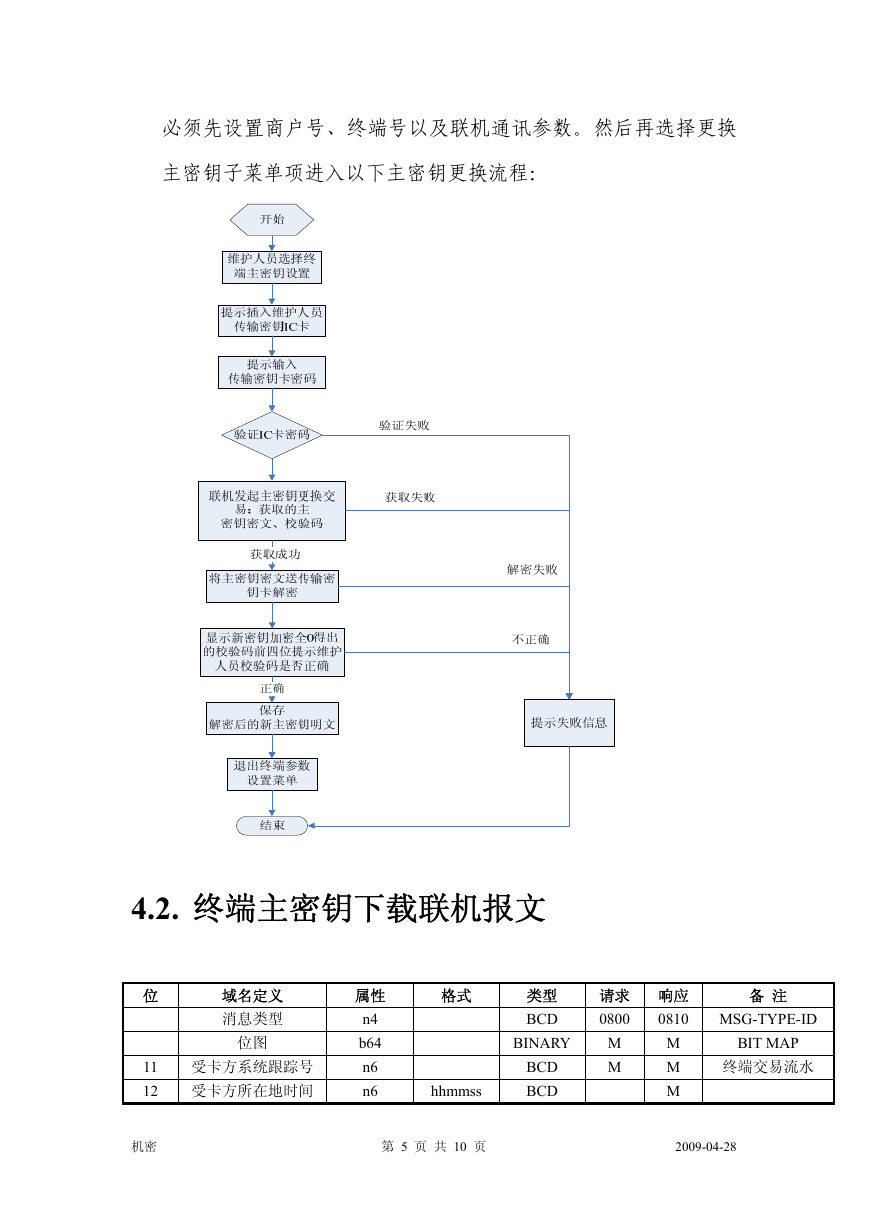

必须先设置商户号、终端号以及联机通讯参数。然后再选择更换主密钥子菜单项进入以下主密钥更换流程： 4.2. 终端主密钥下载联机报文域名定义消息类型位 11 受卡方系统跟踪号 12 受卡方所在地时间位图属性 n4 b64 n6 n6 格式 hhmmss 类型 BCD BINARY BCD BCD 请求响应 0800 M M 备注 BIT MAP 0810 MSG-TYPE-ID M M M 终端交易流水机密第 5 页共 10 页 2009-04-28

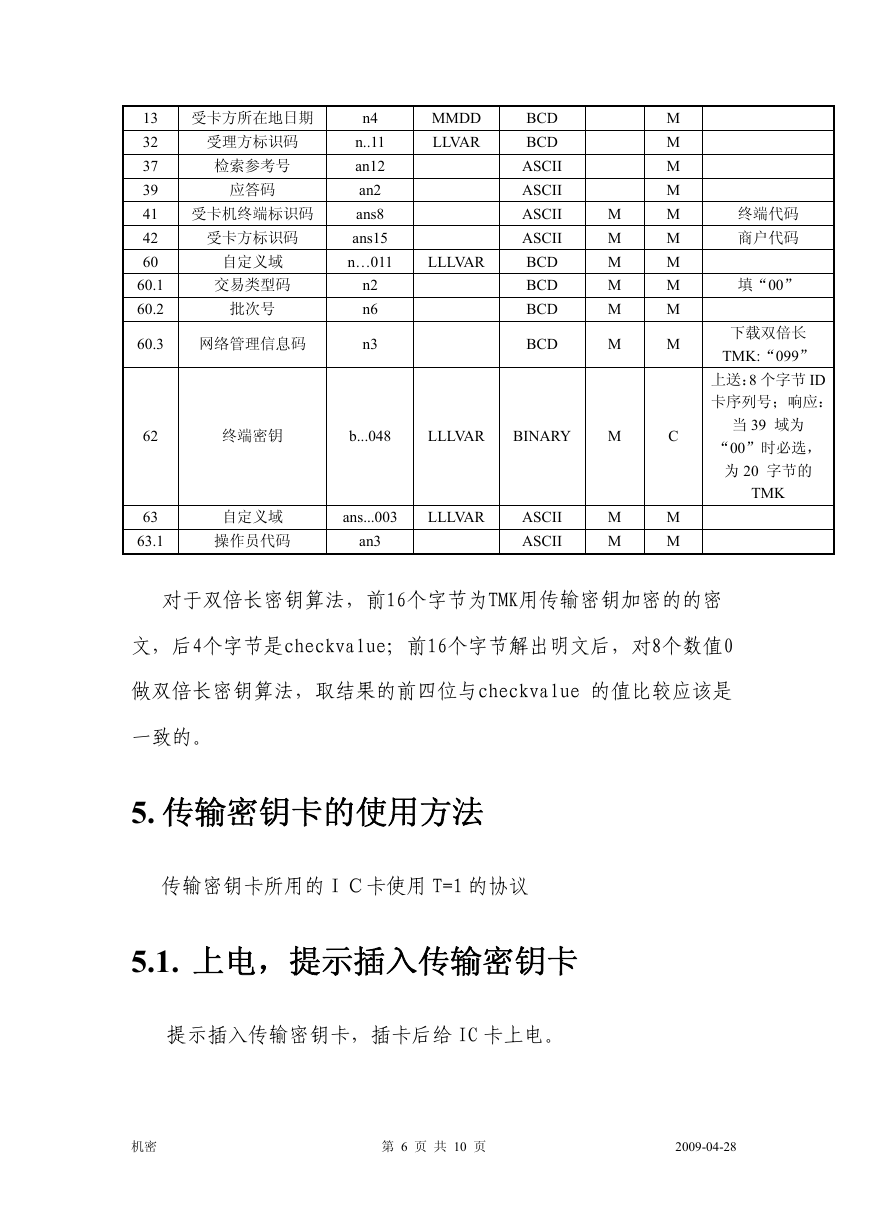

受理方标识码检索参考号 13 受卡方所在地日期 32 37 39 41 受卡机终端标识码 42 60 60.1 60.2 受卡方标识码应答码自定义域交易类型码批次号 60.3 网络管理信息码 n4 n..11 an12 an2 ans8 ans15 n…011 n2 n6 n3 MMDD LLVAR LLLVAR BCD BCD ASCII ASCII ASCII ASCII BCD BCD BCD BCD M M M M M M M M M M M M M M M M 62 终端密钥 b...048 LLLVAR BINARY M C 63 63.1 自定义域操作员代码 ans...003 LLLVAR an3 ASCII ASCII M M M M 终端代码商户代码填“00” 下载双倍长 TMK:“099” 上送：8 个字节 ID 卡序列号；响应：当 39 域为 “00”时必选，为 20 字节的 TMK 对于双倍长密钥算法，前16个字节为TMK用传输密钥加密的的密文，后4个字节是checkvalue；前16个字节解出明文后，对8个数值0 做双倍长密钥算法，取结果的前四位与checkvalue 的值比较应该是一致的。 5. 传输密钥卡的使用方法传输密钥卡所用的ＩＣ卡使用 T=1 的协议 5.1. 上电，提示插入传输密钥卡提示插入传输密钥卡，插卡后给 IC 卡上电。机密第 6 页共 10 页 2009-04-28

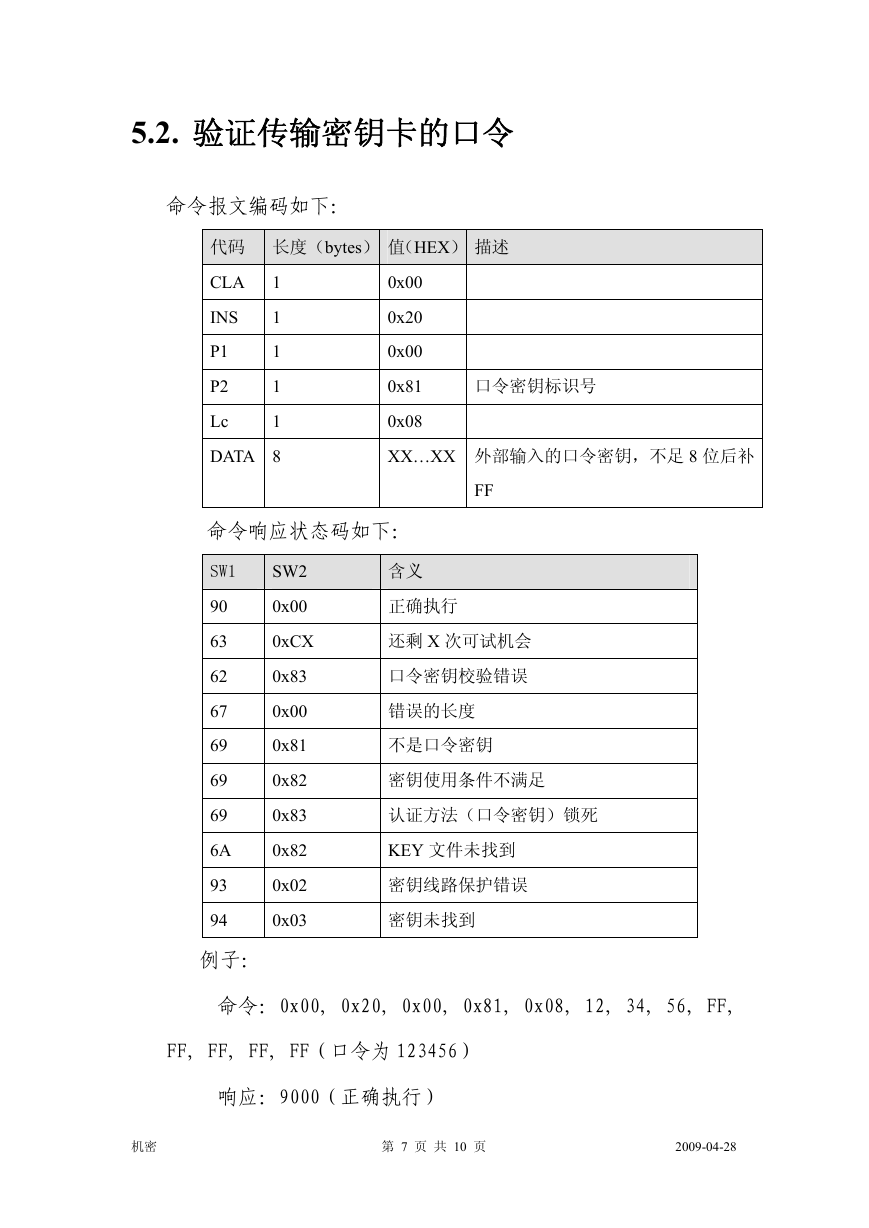

5.2. 验证传输密钥卡的口令命令报文编码如下：代码长度（bytes）值（HEX）描述 CLA INS P1 P2 Lc 1 1 1 1 1 0x00 0x20 0x00 0x81 0x08 口令密钥标识号 DATA 8 XX…XX 外部输入的口令密钥，不足 8 位后补命令响应状态码如下： FF SW1 90 63 62 67 69 69 69 6A 93 94 SW2 0x00 0xCX 0x83 0x00 0x81 0x82 0x83 0x82 0x02 0x03 例子：含义正确执行还剩 X 次可试机会口令密钥校验错误错误的长度不是口令密钥密钥使用条件不满足认证方法（口令密钥）锁死 KEY 文件未找到密钥线路保护错误密钥未找到命令：0x00, 0x20, 0x00, 0x81, 0x08, 12, 34, 56, FF, FF, FF, FF, FF（口令为 123456）响应：9000（正确执行）机密第 7 页共 10 页 2009-04-28

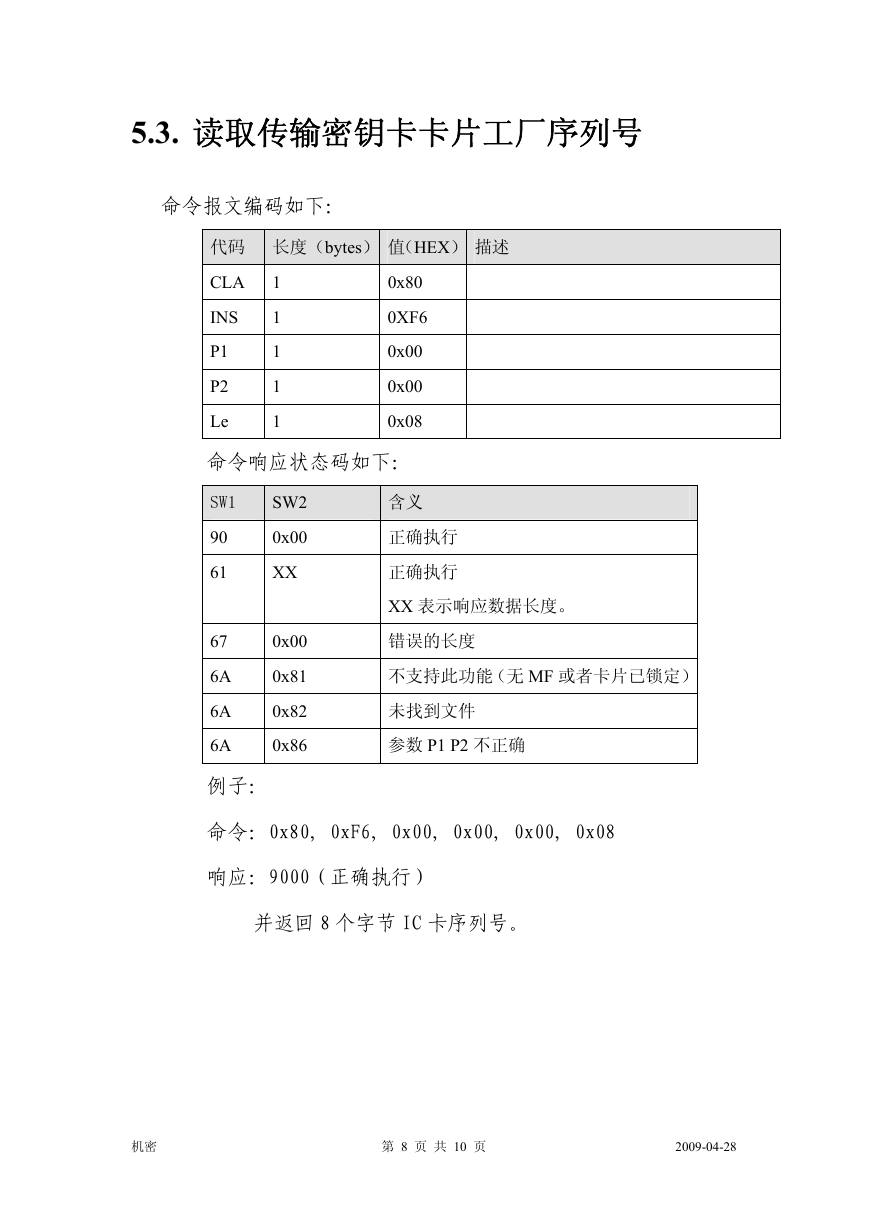

5.3. 读取传输密钥卡卡片工厂序列号命令报文编码如下：代码长度（bytes）值（HEX）描述 CLA INS P1 P2 Le 1 1 1 1 1 0x80 0XF6 0x00 0x00 0x08 命令响应状态码如下： SW1 90 61 67 6A 6A 6A SW2 0x00 XX 0x00 0x81 0x82 0x86 例子：含义正确执行正确执行 XX 表示响应数据长度。错误的长度不支持此功能（无 MF 或者卡片已锁定）未找到文件参数 P1 P2 不正确命令：0x80, 0xF6, 0x00, 0x00, 0x00, 0x08 响应：9000（正确执行）并返回 8 个字节 IC 卡序列号。机密第 8 页共 10 页 2009-04-28
