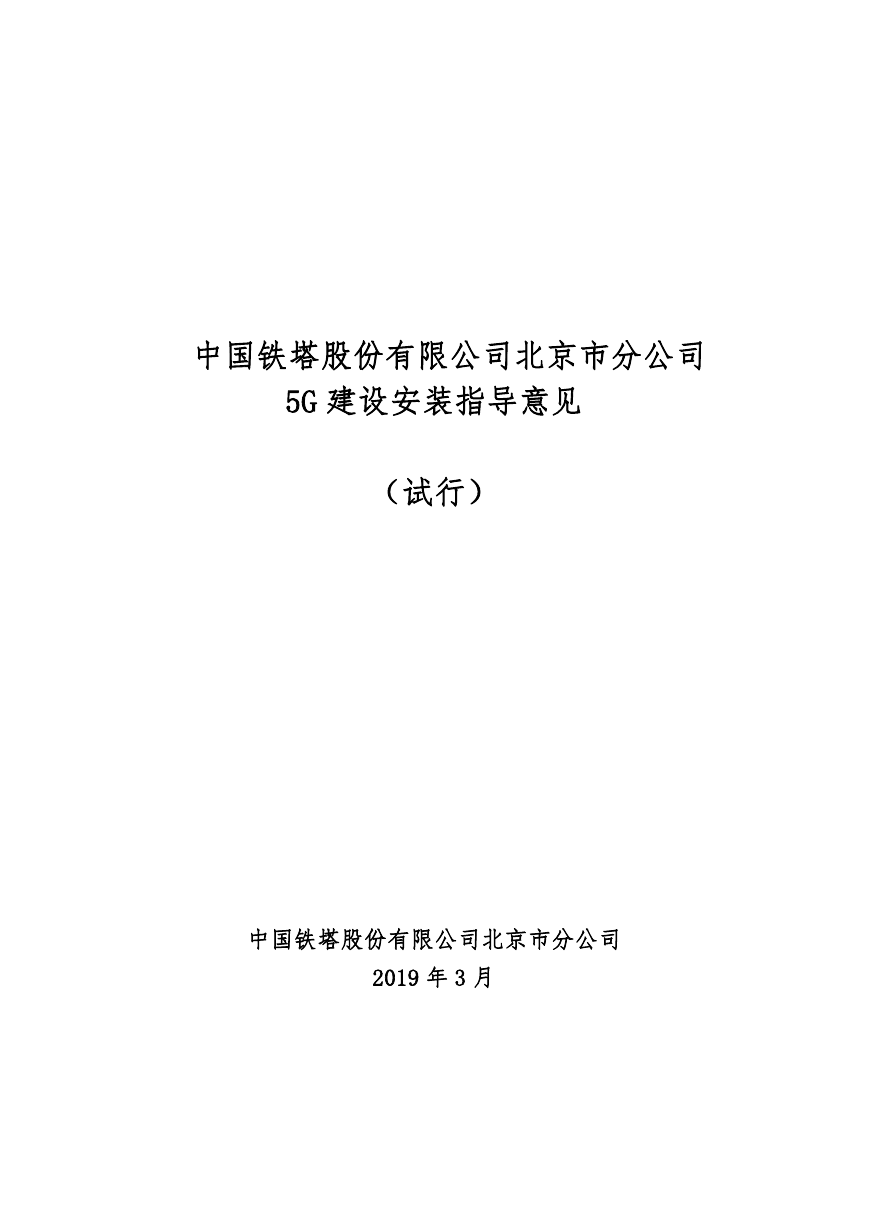

中国铁塔股份有限公司北京市分公司 5G 建设安装指导意见（试行）中国铁塔股份有限公司北京市分公司 2019 年 3 月

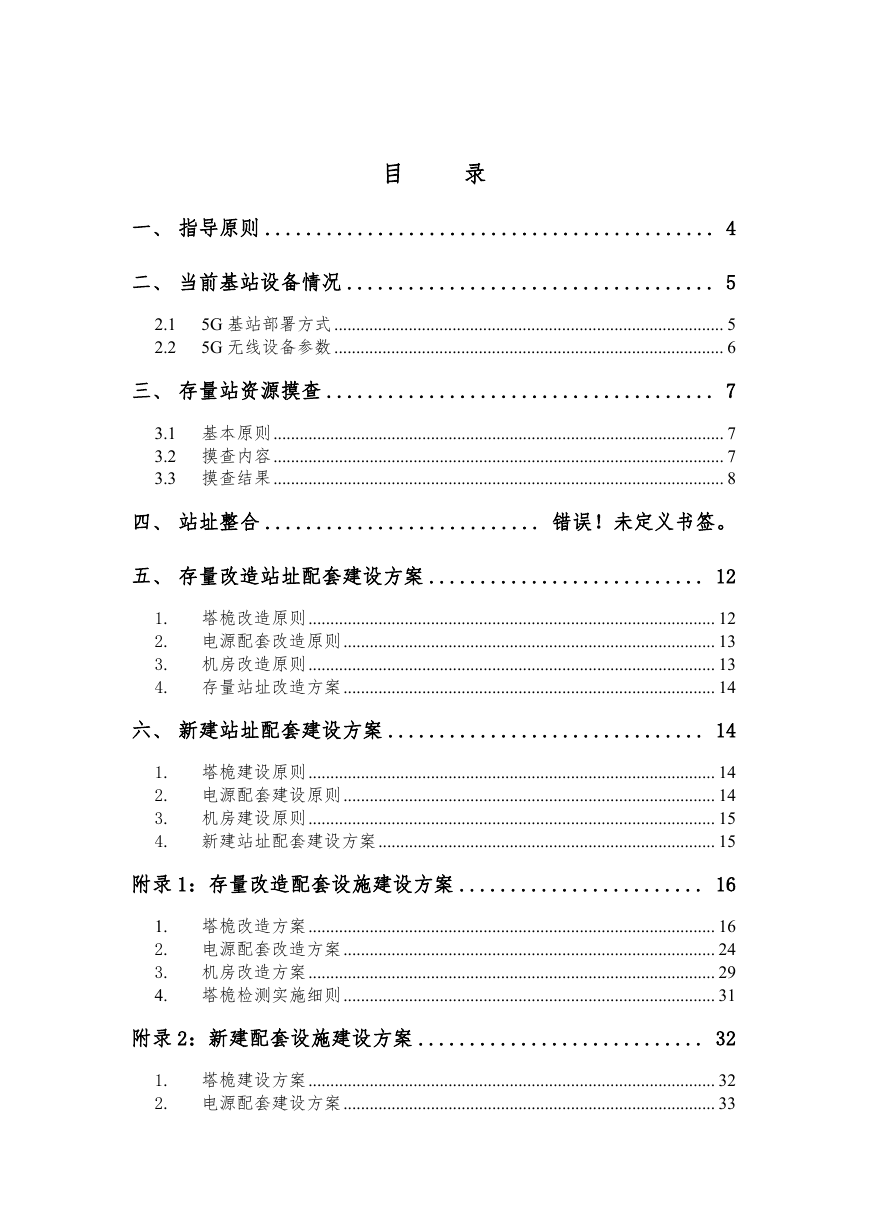

目录一、指导原则 ............................................ 4 二、当前基站设备情况 .................................... 5 2.1 2.2 5G 基站部署方式......................................................................................... 5 5G 无线设备参数......................................................................................... 6 三、存量站资源摸查 ...................................... 7 3.1 基本原则....................................................................................................... 7 3.2 摸查内容....................................................................................................... 7 3.3 摸查结果....................................................................................................... 8 四、站址整合 ........................... 错误！未定义书签。五、存量改造站址配套建设方案 ........................... 12 1. 塔桅改造原则............................................................................................. 12 2. 电源配套改造原则..................................................................................... 13 3. 机房改造原则............................................................................................. 13 4. 存量站址改造方案..................................................................................... 14 六、新建站址配套建设方案 ............................... 14 1. 塔桅建设原则............................................................................................. 14 2. 电源配套建设原则..................................................................................... 14 3. 机房建设原则............................................................................................. 15 4. 新建站址配套建设方案............................................................................. 15 附录 1：存量改造配套设施建设方案 ........................ 16 1. 塔桅改造方案............................................................................................. 16 2. 电源配套改造方案..................................................................................... 24 3. 机房改造方案............................................................................................. 29 4. 塔桅检测实施细则..................................................................................... 31 附录 2：新建配套设施建设方案 ............................ 32 1. 塔桅建设方案............................................................................................. 32 2. 电源配套建设方案..................................................................................... 33

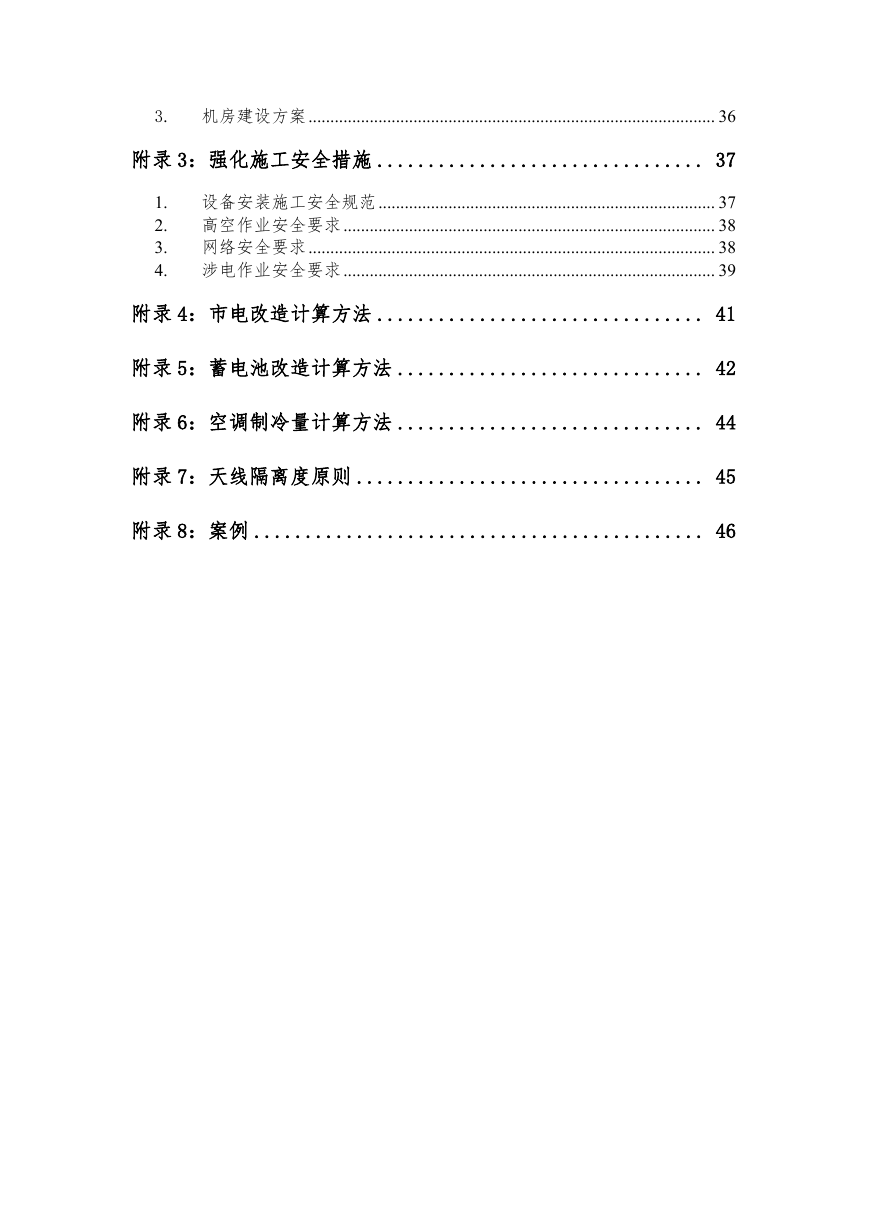

3. 机房建设方案............................................................................................. 36 附录 3：强化施工安全措施 ................................ 37 1. 设备安装施工安全规范............................................................................. 37 2. 高空作业安全要求..................................................................................... 38 3. 网络安全要求............................................................................................. 38 4. 涉电作业安全要求..................................................................................... 39 附录 4：市电改造计算方法 ................................ 41 附录 5：蓄电池改造计算方法 .............................. 42 附录 6：空调制冷量计算方法 .............................. 44 附录 7：天线隔离度原则 .................................. 45 附录 8：案例 ............................................ 46

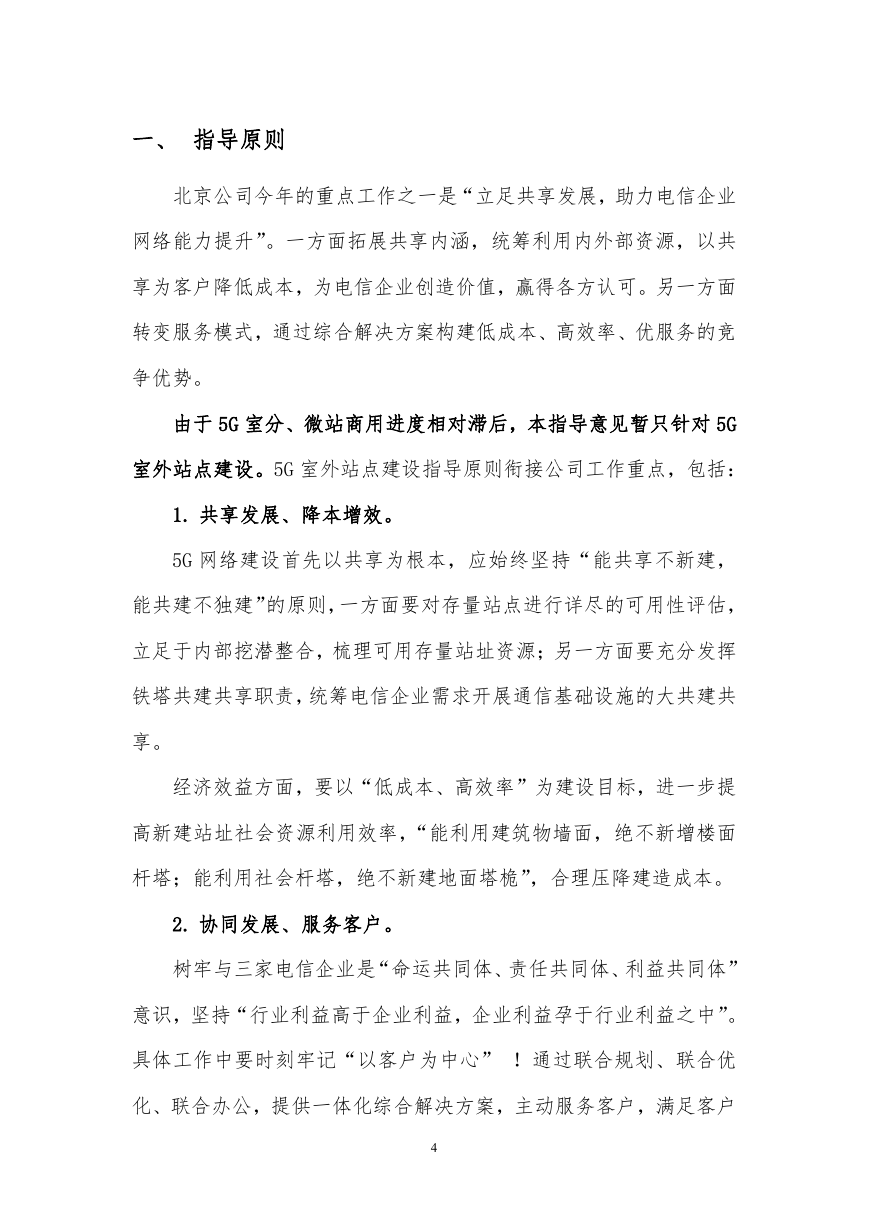

一、指导原则北京公司今年的重点工作之一是“立足共享发展，助力电信企业网络能力提升”。一方面拓展共享内涵，统筹利用内外部资源，以共享为客户降低成本，为电信企业创造价值，赢得各方认可。另一方面转变服务模式，通过综合解决方案构建低成本、高效率、优服务的竞争优势。由于 5G 室分、微站商用进度相对滞后，本指导意见暂只针对 5G 室外站点建设。5G 室外站点建设指导原则衔接公司工作重点，包括： 1. 共享发展、降本增效。 5G 网络建设首先以共享为根本，应始终坚持“能共享不新建，能共建不独建”的原则，一方面要对存量站点进行详尽的可用性评估，立足于内部挖潜整合，梳理可用存量站址资源；另一方面要充分发挥铁塔共建共享职责，统筹电信企业需求开展通信基础设施的大共建共享。经济效益方面，要以“低成本、高效率”为建设目标，进一步提高新建站址社会资源利用效率，“能利用建筑物墙面，绝不新增楼面杆塔；能利用社会杆塔，绝不新建地面塔桅”，合理压降建造成本。 2. 协同发展、服务客户。树牢与三家电信企业是“命运共同体、责任共同体、利益共同体” 意识，坚持“行业利益高于企业利益，企业利益孕于行业利益之中”。具体工作中要时刻牢记“以客户为中心” ！通过联合规划、联合优化、联合办公，提供一体化综合解决方案，主动服务客户，满足客户 4

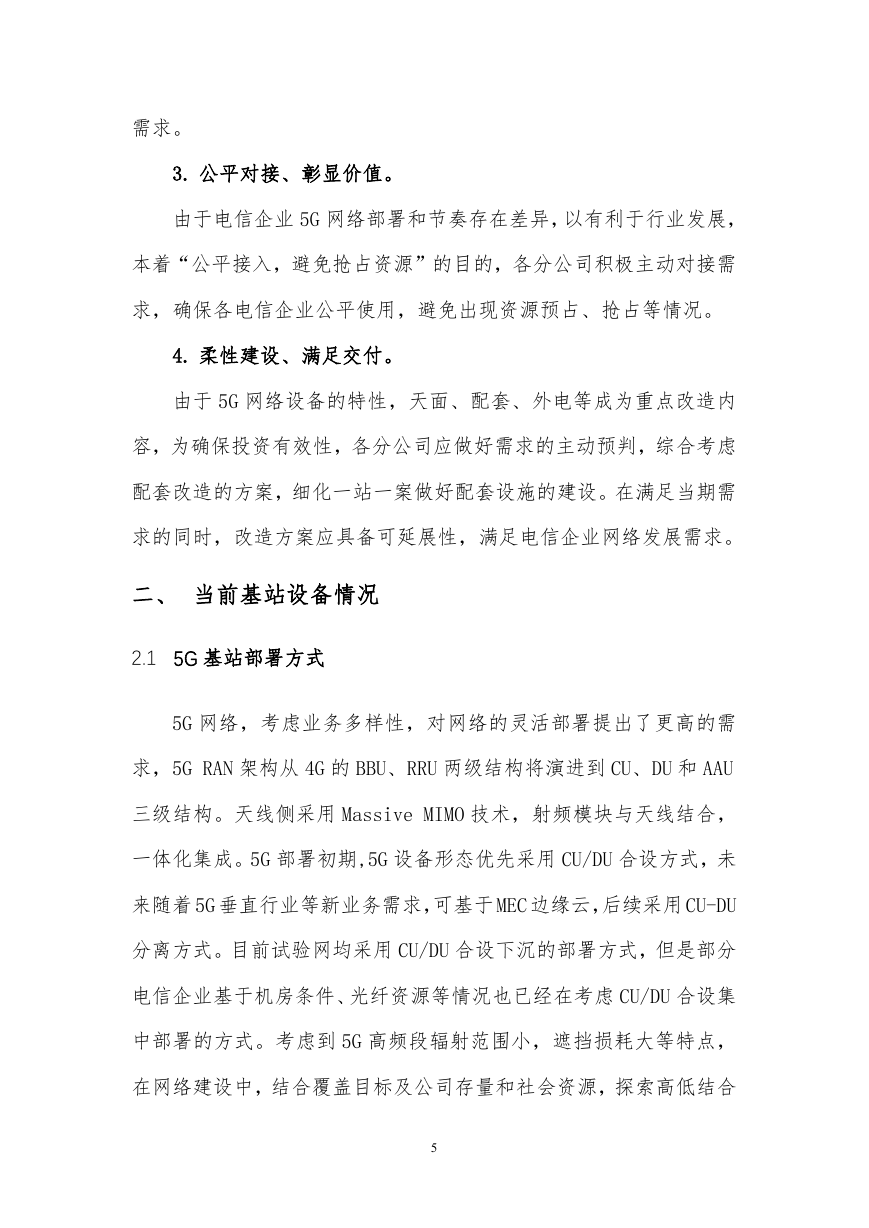

需求。 3. 公平对接、彰显价值。由于电信企业 5G 网络部署和节奏存在差异，以有利于行业发展，本着“公平接入，避免抢占资源”的目的，各分公司积极主动对接需求，确保各电信企业公平使用，避免出现资源预占、抢占等情况。 4. 柔性建设、满足交付。由于 5G 网络设备的特性，天面、配套、外电等成为重点改造内容，为确保投资有效性，各分公司应做好需求的主动预判，综合考虑配套改造的方案，细化一站一案做好配套设施的建设。在满足当期需求的同时，改造方案应具备可延展性，满足电信企业网络发展需求。二、当前基站设备情况 2.1 5G 基站部署方式 5G 网络，考虑业务多样性，对网络的灵活部署提出了更高的需求，5G RAN 架构从 4G 的 BBU、RRU 两级结构将演进到 CU、DU 和 AAU 三级结构。天线侧采用 Massive MIMO 技术，射频模块与天线结合，一体化集成。5G 部署初期,5G 设备形态优先采用 CU/DU 合设方式，未来随着 5G 垂直行业等新业务需求，可基于 MEC 边缘云，后续采用 CU-DU 分离方式。目前试验网均采用 CU/DU 合设下沉的部署方式，但是部分电信企业基于机房条件、光纤资源等情况也已经在考虑 CU/DU 合设集中部署的方式。考虑到 5G 高频段辐射范围小，遮挡损耗大等特点，在网络建设中，结合覆盖目标及公司存量和社会资源，探索高低结合 5

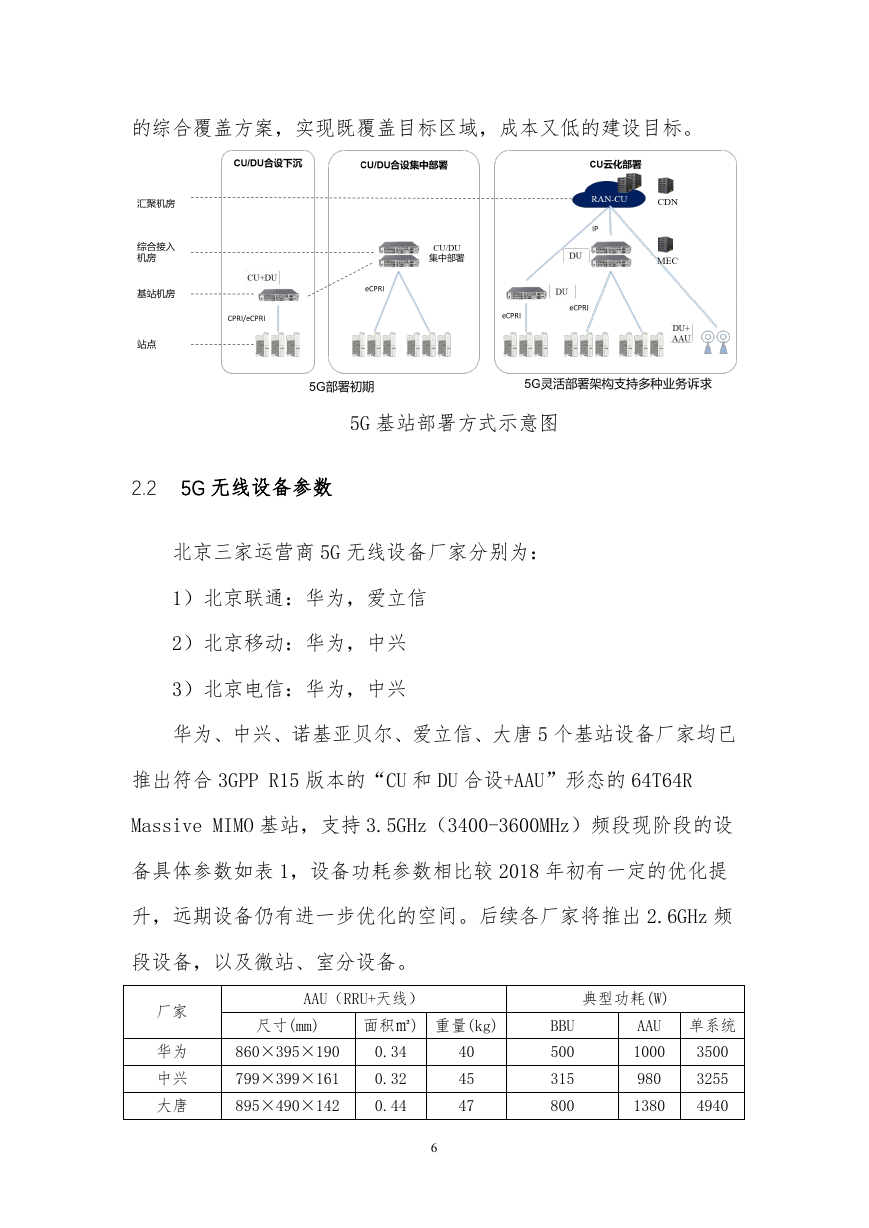

的综合覆盖方案，实现既覆盖目标区域，成本又低的建设目标。 5G 基站部署方式示意图 2.2 5G 无线设备参数北京三家运营商 5G 无线设备厂家分别为： 1）北京联通：华为，爱立信 2）北京移动：华为，中兴 3）北京电信：华为，中兴华为、中兴、诺基亚贝尔、爱立信、大唐 5 个基站设备厂家均已推出符合 3GPP R15 版本的“CU 和 DU 合设+AAU”形态的 64T64R Massive MIMO 基站，支持 3.5GHz（3400-3600MHz）频段现阶段的设备具体参数如表 1，设备功耗参数相比较 2018 年初有一定的优化提升，远期设备仍有进一步优化的空间。后续各厂家将推出 2.6GHz 频段设备，以及微站、室分设备。厂家华为中兴大唐 AAU（RRU+天线）典型功耗(W) 尺寸(mm) 面积㎡) 重量(kg) 860×395×190 799×399×161 895×490×142 0.34 0.32 0.44 40 45 47 BBU 500 315 800 AAU 单系统 1000 980 1380 3500 3255 4940 6

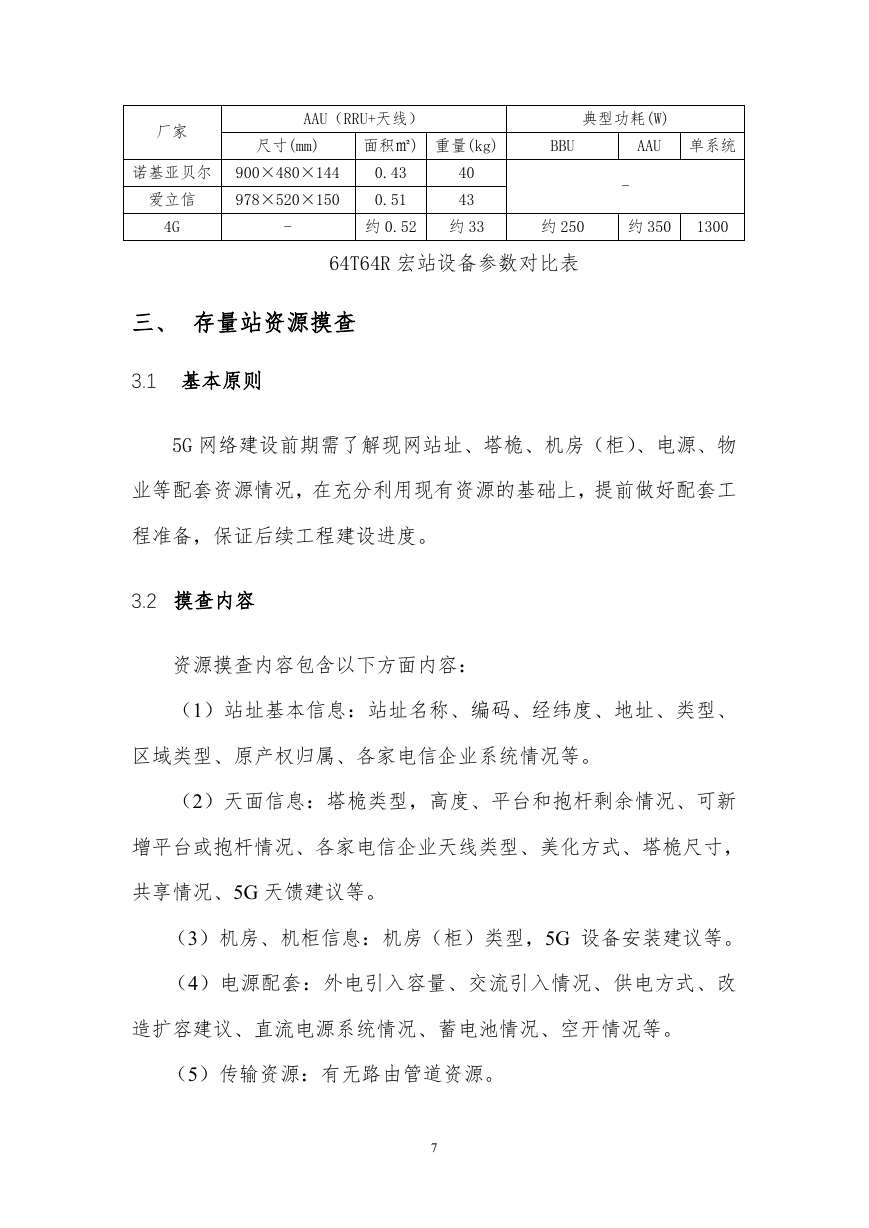

厂家 AAU（RRU+天线）典型功耗(W) 尺寸(mm) 面积㎡) 重量(kg) BBU AAU 单系统诺基亚贝尔 900×480×144 爱立信 978×520×150 0.43 0.51 40 43 - 4G - 约 0.52 约 33 约 250 约 350 1300 64T64R 宏站设备参数对比表三、存量站资源摸查 3.1 基本原则 5G 网络建设前期需了解现网站址、塔桅、机房（柜）、电源、物业等配套资源情况，在充分利用现有资源的基础上，提前做好配套工程准备，保证后续工程建设进度。 3.2 摸查内容资源摸查内容包含以下方面内容：（1）站址基本信息：站址名称、编码、经纬度、地址、类型、区域类型、原产权归属、各家电信企业系统情况等。（2）天面信息：塔桅类型，高度、平台和抱杆剩余情况、可新增平台或抱杆情况、各家电信企业天线类型、美化方式、塔桅尺寸，共享情况、5G 天馈建议等。（3）机房、机柜信息：机房（柜）类型，5G 设备安装建议等。（4）电源配套：外电引入容量、交流引入情况、供电方式、改造扩容建议、直流电源系统情况、蓄电池情况、空开情况等。（5）传输资源：有无路由管道资源。 7

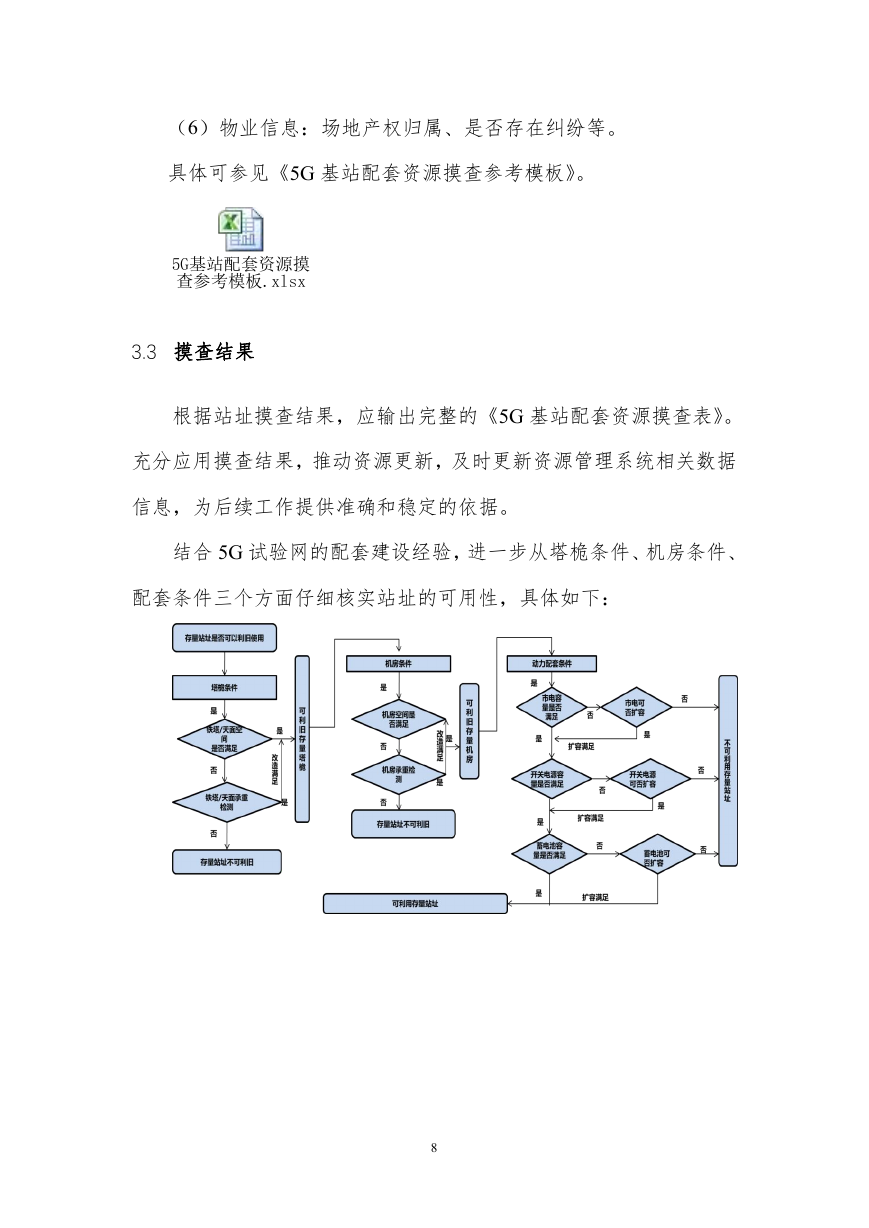

（6）物业信息：场地产权归属、是否存在纠纷等。具体可参见《5G 基站配套资源摸查参考模板》。 5G基站配套资源摸查参考模板.xlsx 3.3 摸查结果根据站址摸查结果，应输出完整的《5G 基站配套资源摸查表》。充分应用摸查结果，推动资源更新，及时更新资源管理系统相关数据信息，为后续工作提供准确和稳定的依据。结合 5G 试验网的配套建设经验，进一步从塔桅条件、机房条件、配套条件三个方面仔细核实站址的可用性，具体如下： 8
