    HCIE-R&S实验指导
    网站资料介绍--2013.8.31.中文

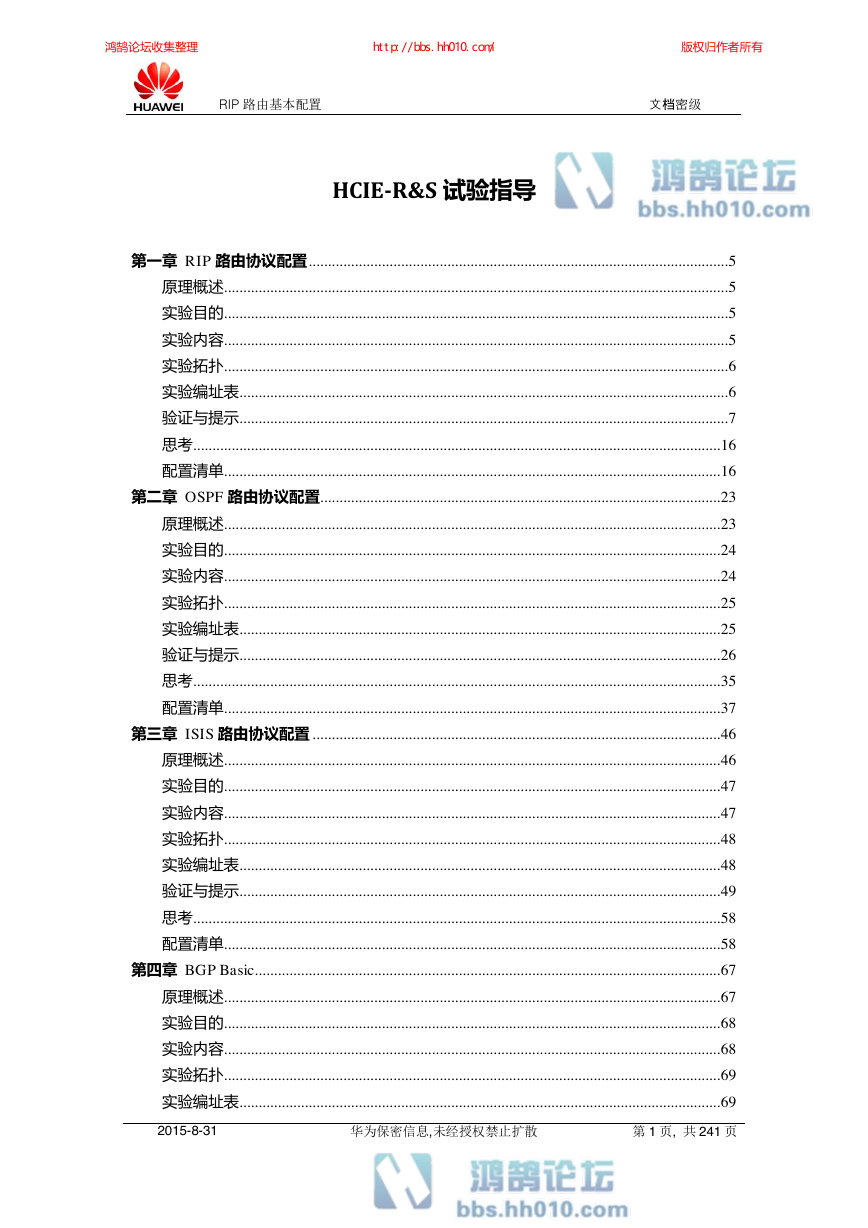

    RIP 路由基本配置 文档密级 HCIE-R&S 试验指导 第一章 RIP 路由协议配置 ............................................................................................................. 5 原理概述................................................................................................................................... 5 实验目的................................................................................................................................... 5 实验内容................................................................................................................................... 5 实验拓扑................................................................................................................................... 6 实验编址表............................................................................................................................... 6 验证与提示............................................................................................................................... 7 思考......................................................................................................................................... 16 配置清单................................................................................................................................. 16 第二章 OSPF 路由协议配置........................................................................................................ 23 原理概述................................................................................................................................. 23 实验目的................................................................................................................................. 24 实验内容................................................................................................................................. 24 实验拓扑................................................................................................................................. 25 实验编址表............................................................................................................................. 25 验证与提示............................................................................................................................. 26 思考......................................................................................................................................... 35 配置清单................................................................................................................................. 37 第三章 ISIS 路由协议配置 .......................................................................................................... 46 原理概述................................................................................................................................. 46 实验目的................................................................................................................................. 47 实验内容................................................................................................................................. 47 实验拓扑................................................................................................................................. 48 实验编址表............................................................................................................................. 48 验证与提示............................................................................................................................. 49 思考......................................................................................................................................... 58 配置清单................................................................................................................................. 58 第四章 BGP Basic......................................................................................................................... 67 原理概述................................................................................................................................. 67 实验目的................................................................................................................................. 68 实验内容................................................................................................................................. 68 实验拓扑................................................................................................................................. 69 实验编址表............................................................................................................................. 69 2015-8-31 华为保密信息,未经授权禁止扩散 第 1 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

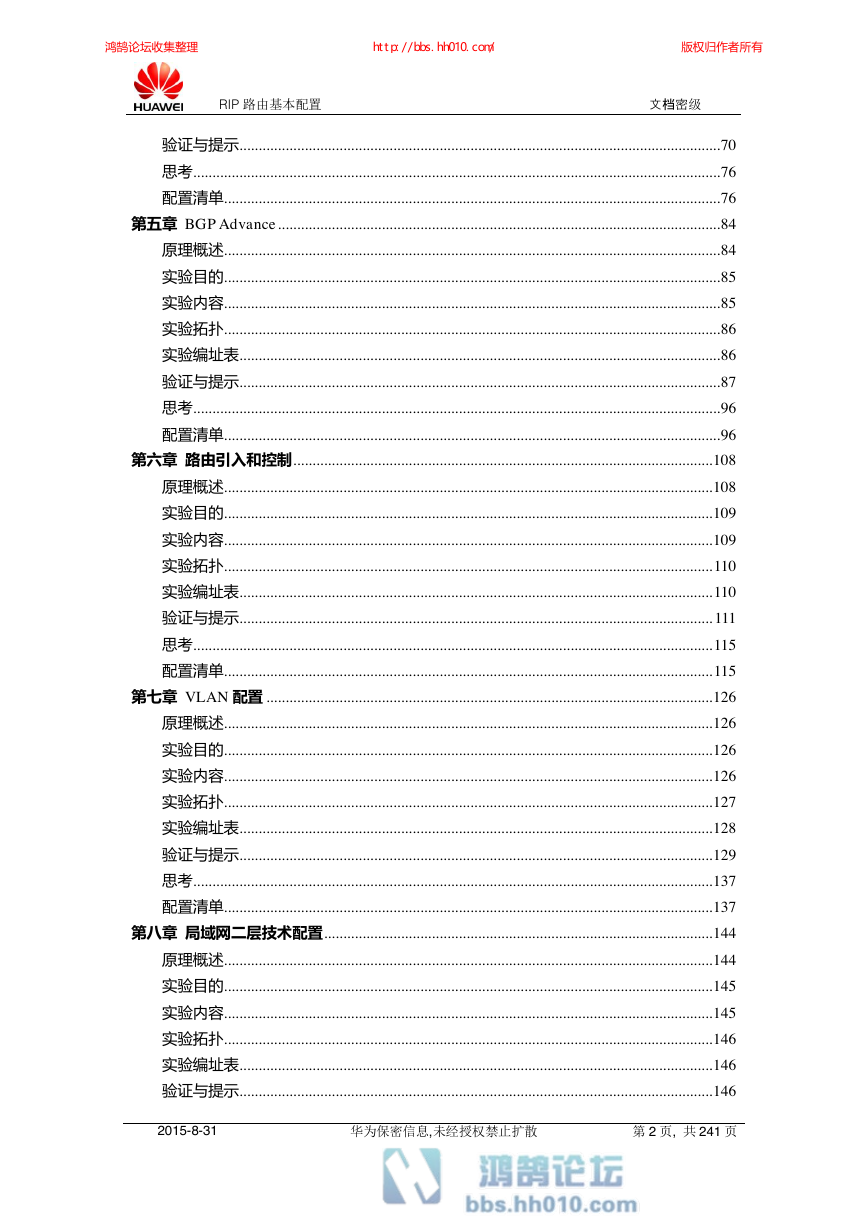

    RIP 路由基本配置 文档密级 验证与提示............................................................................................................................. 70 思考......................................................................................................................................... 76 配置清单................................................................................................................................. 76 第五章 BGP Advance ................................................................................................................... 84 原理概述................................................................................................................................. 84 实验目的................................................................................................................................. 85 实验内容................................................................................................................................. 85 实验拓扑................................................................................................................................. 86 实验编址表............................................................................................................................. 86 验证与提示............................................................................................................................. 87 思考......................................................................................................................................... 96 配置清单................................................................................................................................. 96 第六章 路由引入和控制 ............................................................................................................. 108 原理概述............................................................................................................................... 108 实验目的............................................................................................................................... 109 实验内容............................................................................................................................... 109 实验拓扑............................................................................................................................... 110 实验编址表........................................................................................................................... 110 验证与提示........................................................................................................................... 111 思考....................................................................................................................................... 115 配置清单............................................................................................................................... 115 第七章 VLAN 配置 .................................................................................................................... 126 原理概述............................................................................................................................... 126 实验目的............................................................................................................................... 126 实验内容............................................................................................................................... 126 实验拓扑............................................................................................................................... 127 实验编址表........................................................................................................................... 128 验证与提示........................................................................................................................... 129 思考....................................................................................................................................... 137 配置清单............................................................................................................................... 137 第八章 局域网二层技术配置 ..................................................................................................... 144 原理概述............................................................................................................................... 144 实验目的............................................................................................................................... 145 实验内容............................................................................................................................... 145 实验拓扑............................................................................................................................... 146 实验编址表........................................................................................................................... 146 验证与提示........................................................................................................................... 146 2015-8-31 华为保密信息,未经授权禁止扩散 第 2 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有
    RIP 路由基本配置 文档密级 思考....................................................................................................................................... 151 配置清单............................................................................................................................... 151 第九章 广域网二层技术配置 ..................................................................................................... 156 原理概述............................................................................................................................... 156 实验目的............................................................................................................................... 157 实验内容............................................................................................................................... 157 实验拓扑............................................................................................................................... 157 实验编址表........................................................................................................................... 157 验证与提示........................................................................................................................... 158 思考....................................................................................................................................... 160 配置清单............................................................................................................................... 160 第十章 STP 配置 ........................................................................................................................ 166 原理概述............................................................................................................................... 166 实验目的............................................................................................................................... 166 实验内容............................................................................................................................... 167 实验拓扑............................................................................................................................... 168 实验编址表........................................................................................................................... 168 验证与提示........................................................................................................................... 168 思考....................................................................................................................................... 173 配置清单............................................................................................................................... 173 第十一章 组播配置 ..................................................................................................................... 180 原理概述............................................................................................................................... 181 实验目的............................................................................................................................... 181 实验内容............................................................................................................................... 181 实验拓扑............................................................................................................................... 183 实验编址表........................................................................................................................... 183 验证与提示........................................................................................................................... 185 思考....................................................................................................................................... 188 配置清单............................................................................................................................... 189 第十二章 IPv6 综合实验配置 .................................................................................................... 199 原理概述............................................................................................................................... 199 实验目的............................................................................................................................... 200 实验内容............................................................................................................................... 200 实验拓扑............................................................................................................................... 201 实验编址表........................................................................................................................... 201 验证与提示........................................................................................................................... 202 配置清单............................................................................................................................... 205 2015-8-31 华为保密信息,未经授权禁止扩散 第 3 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

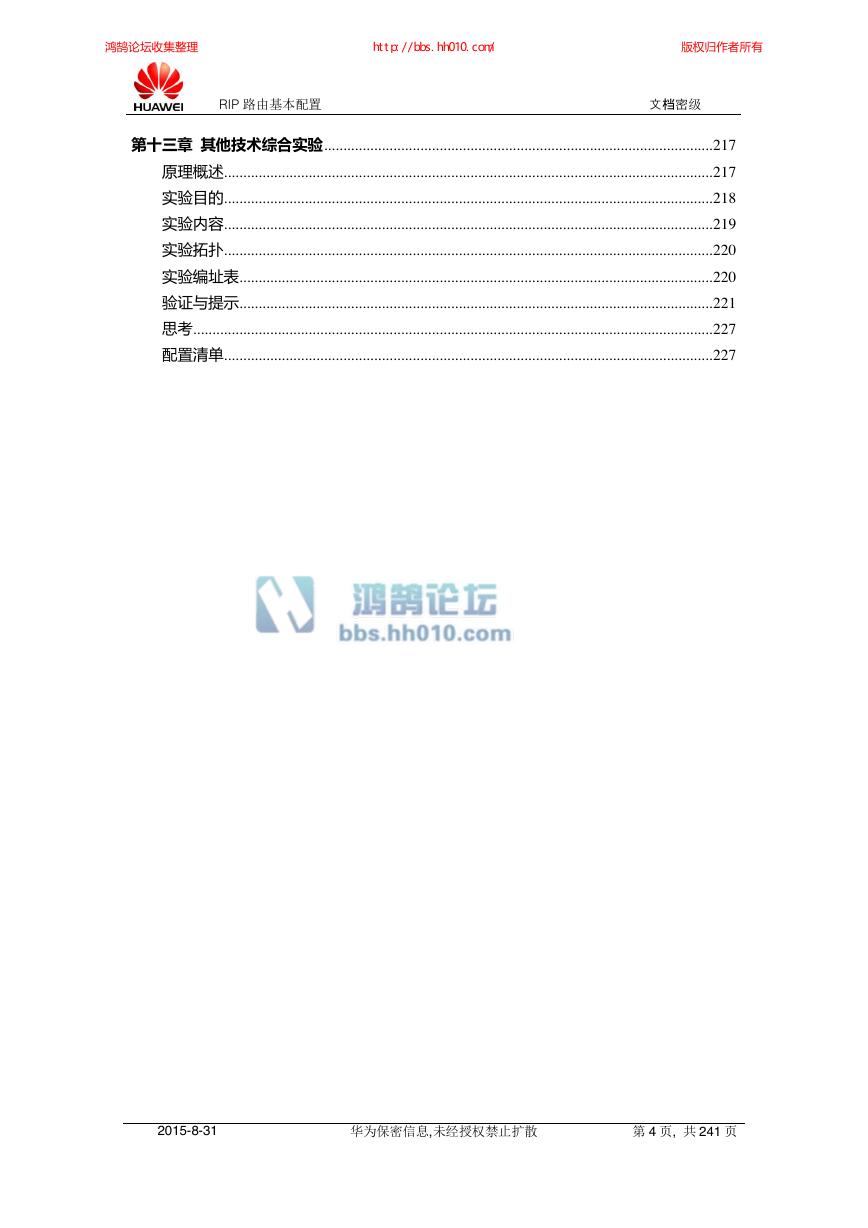

    RIP 路由基本配置 文档密级 第十三章 其他技术综合实验 ..................................................................................................... 217 原理概述............................................................................................................................... 217 实验目的............................................................................................................................... 218 实验内容............................................................................................................................... 219 实验拓扑............................................................................................................................... 220 实验编址表........................................................................................................................... 220 验证与提示........................................................................................................................... 221 思考....................................................................................................................................... 227 配置清单............................................................................................................................... 227 2015-8-31 华为保密信息,未经授权禁止扩散 第 4 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

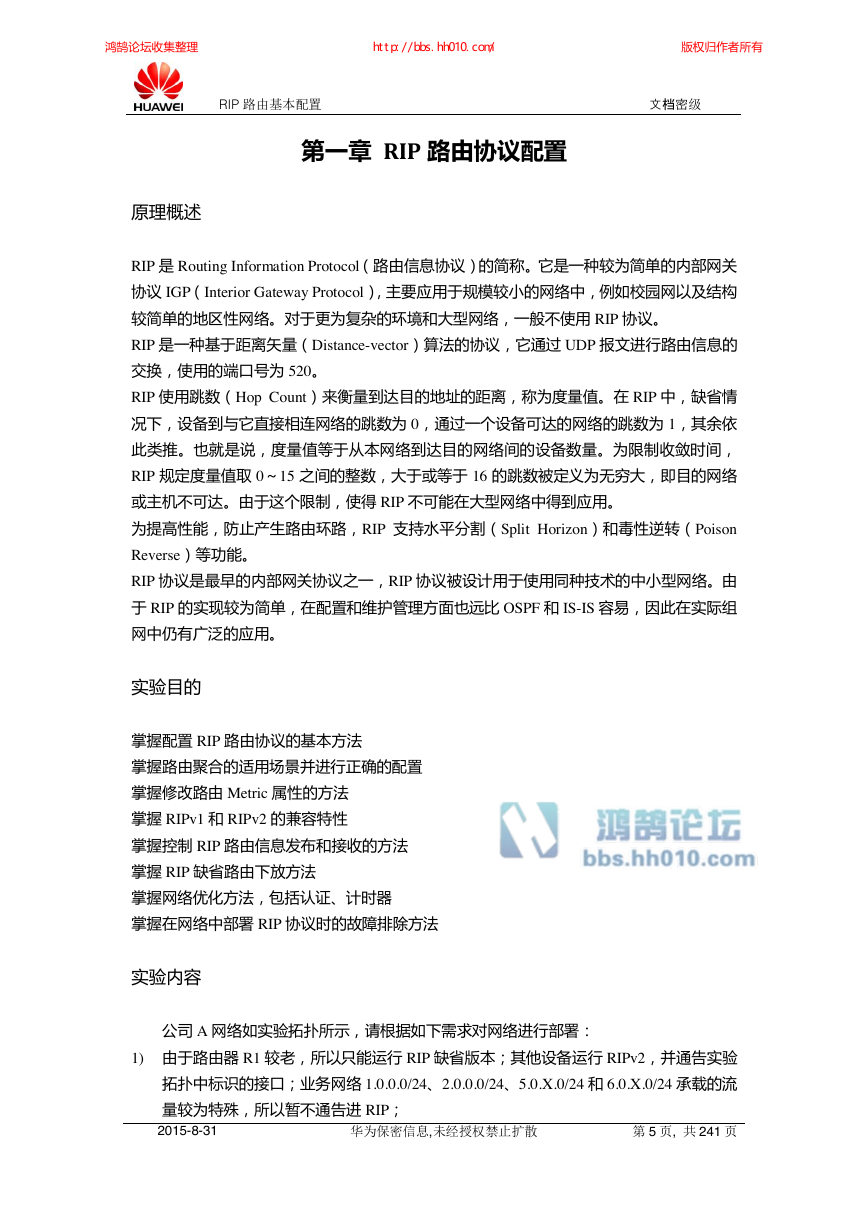

    RIP 路由基本配置 文档密级 第一章 RIP 路由协议配置 原理概述 RIP 是 Routing Information Protocol（路由信息协议）的简称。它是一种较为简单的内部网关 协议 IGP（Interior Gateway Protocol），主要应用于规模较小的网络中，例如校园网以及结构 较简单的地区性网络。对于更为复杂的环境和大型网络，一般不使用 RIP 协议。 RIP 是一种基于距离矢量（Distance-vector）算法的协议，它通过 UDP 报文进行路由信息的 交换，使用的端口号为 520。 RIP 使用跳数（Hop Count）来衡量到达目的地址的距离，称为度量值。在 RIP 中，缺省情 况下，设备到与它直接相连网络的跳数为 0，通过一个设备可达的网络的跳数为 1，其余依 此类推。也就是说，度量值等于从本网络到达目的网络间的设备数量。为限制收敛时间， RIP 规定度量值取 0～15 之间的整数，大于或等于 16 的跳数被定义为无穷大，即目的网络 或主机不可达。由于这个限制，使得 RIP 不可能在大型网络中得到应用。 为提高性能，防止产生路由环路，RIP 支持水平分割（Split Horizon）和毒性逆转（Poison Reverse）等功能。 RIP 协议是最早的内部网关协议之一，RIP 协议被设计用于使用同种技术的中小型网络。由 于 RIP 的实现较为简单，在配置和维护管理方面也远比 OSPF 和 IS-IS 容易，因此在实际组 网中仍有广泛的应用。 实验目的 掌握配置 RIP 路由协议的基本方法 掌握路由聚合的适用场景并进行正确的配置 掌握修改路由 Metric 属性的方法 掌握 RIPv1 和 RIPv2 的兼容特性 掌握控制 RIP 路由信息发布和接收的方法 掌握 RIP 缺省路由下放方法 掌握网络优化方法，包括认证、计时器 掌握在网络中部署 RIP 协议时的故障排除方法 实验内容 公司 A 网络如实验拓扑所示，请根据如下需求对网络进行部署： 1) 由于路由器 R1 较老，所以只能运行 RIP 缺省版本；其他设备运行 RIPv2，并通告实验 拓扑中标识的接口；业务网络 1.0.0.0/24、2.0.0.0/24、5.0.X.0/24 和 6.0.X.0/24 承载的流 量较为特殊，所以暂不通告进 RIP； 2015-8-31 华为保密信息,未经授权禁止扩散 第 5 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

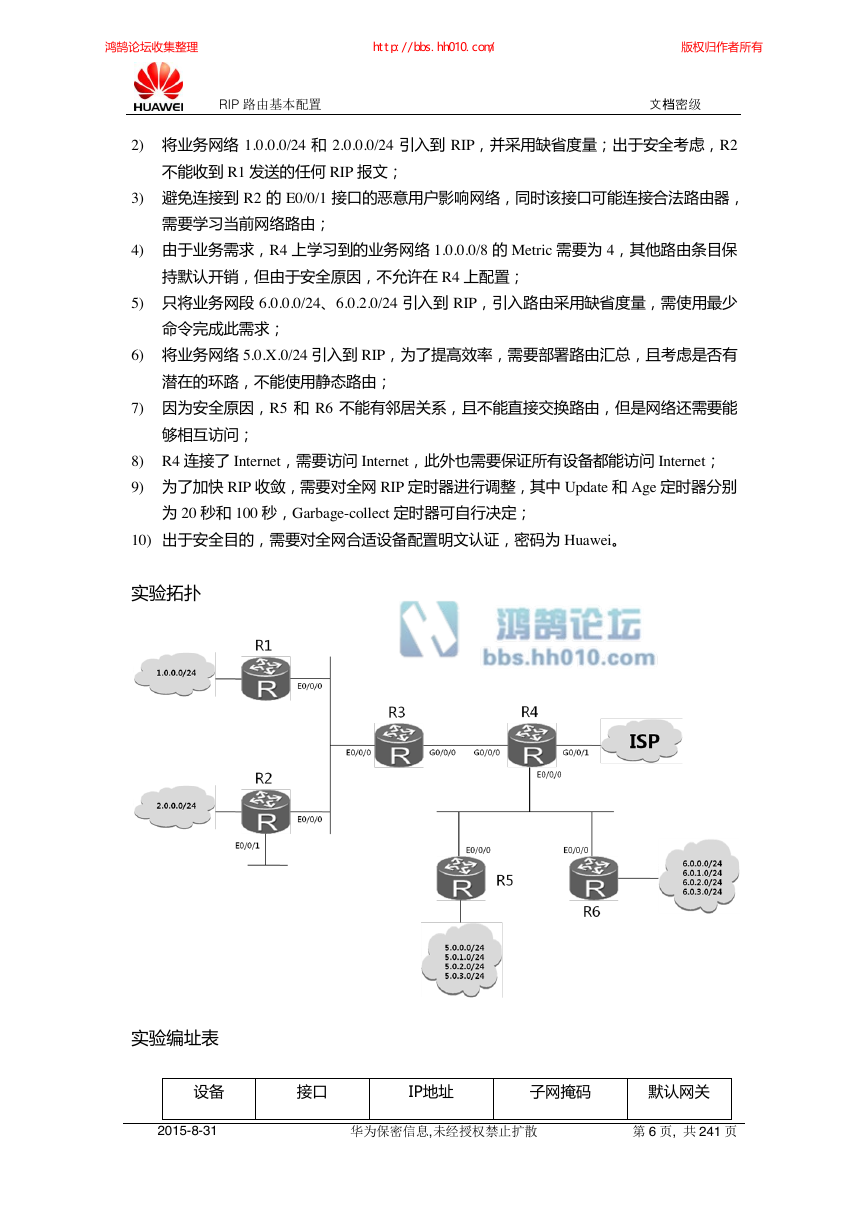

    RIP 路由基本配置 文档密级 2) 将业务网络 1.0.0.0/24 和 2.0.0.0/24 引入到 RIP，并采用缺省度量；出于安全考虑，R2 不能收到 R1 发送的任何 RIP 报文； 3) 避免连接到 R2 的 E0/0/1 接口的恶意用户影响网络，同时该接口可能连接合法路由器， 需要学习当前网络路由； 4) 由于业务需求，R4 上学习到的业务网络 1.0.0.0/8 的 Metric 需要为 4，其他路由条目保 持默认开销，但由于安全原因，不允许在 R4 上配置； 5) 只将业务网段 6.0.0.0/24、6.0.2.0/24 引入到 RIP，引入路由采用缺省度量，需使用最少 命令完成此需求； 6) 将业务网络 5.0.X.0/24 引入到 RIP，为了提高效率，需要部署路由汇总，且考虑是否有 潜在的环路，不能使用静态路由； 7) 因为安全原因，R5 和 R6 不能有邻居关系，且不能直接交换路由，但是网络还需要能 够相互访问； 8) R4 连接了 Internet，需要访问 Internet，此外也需要保证所有设备都能访问 Internet； 9) 为了加快 RIP 收敛，需要对全网 RIP 定时器进行调整，其中 Update 和 Age 定时器分别 为 20 秒和 100 秒，Garbage-collect 定时器可自行决定； 10) 出于安全目的，需要对全网合适设备配置明文认证，密码为 Huawei。 实验拓扑 实验编址表 设备 接口 IP地址 子网掩码 默认网关 2015-8-31 华为保密信息,未经授权禁止扩散 第 6 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

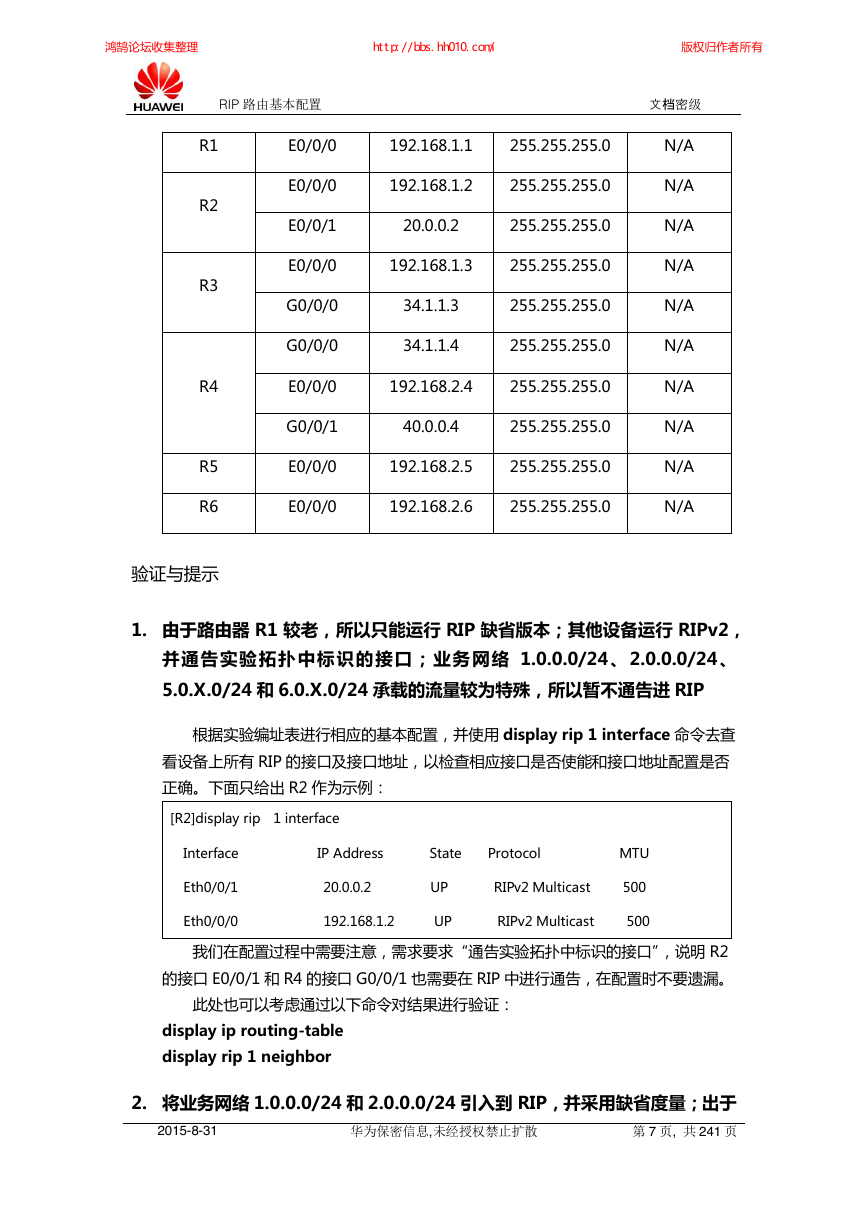

    RIP 路由基本配置 文档密级 R1 R2 R3 E0/0/0 192.168.1.1 255.255.255.0 N/A E0/0/0 192.168.1.2 255.255.255.0 N/A E0/0/1 20.0.0.2 255.255.255.0 N/A E0/0/0 192.168.1.3 255.255.255.0 N/A G0/0/0 34.1.1.3 255.255.255.0 N/A G0/0/0 34.1.1.4 255.255.255.0 N/A R4 E0/0/0 192.168.2.4 255.255.255.0 N/A G0/0/1 40.0.0.4 255.255.255.0 N/A E0/0/0 192.168.2.5 255.255.255.0 N/A E0/0/0 192.168.2.6 255.255.255.0 N/A R5 R6 验证与提示 1. 由于路由器 R1 较老，所以只能运行 RIP 缺省版本；其他设备运行 RIPv2， 并通告 实验 拓扑 中标 识的 接口 ；业务 网络 1.0.0.0/24 、2.0.0.0/24 、 5.0.X.0/24 和 6.0.X.0/24 承载的流量较为特殊，所以暂不通告进 RIP 根据实验编址表进行相应的基本配置，并使用 display rip 1 interface 命令去查 看设备上所有 RIP 的接口及接口地址，以检查相应接口是否使能和接口地址配置是否 正确。下面只给出 R2 作为示例： [R2]display rip 1 interface Interface IP Address State Protocol MTU Eth0/0/1 20.0.0.2 UP RIPv2 Multicast 500 Eth0/0/0 192.168.1.2 UP RIPv2 Multicast 500 我们在配置过程中需要注意，需求要求“通告实验拓扑中标识的接口”，说明 R2 的接口 E0/0/1 和 R4 的接口 G0/0/1 也需要在 RIP 中进行通告，在配置时不要遗漏。 此处也可以考虑通过以下命令对结果进行验证： display ip routing-table display rip 1 neighbor 2. 将业务网络 1.0.0.0/24 和 2.0.0.0/24 引入到 RIP，并采用缺省度量；出于 2015-8-31 华为保密信息,未经授权禁止扩散 第 7 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有

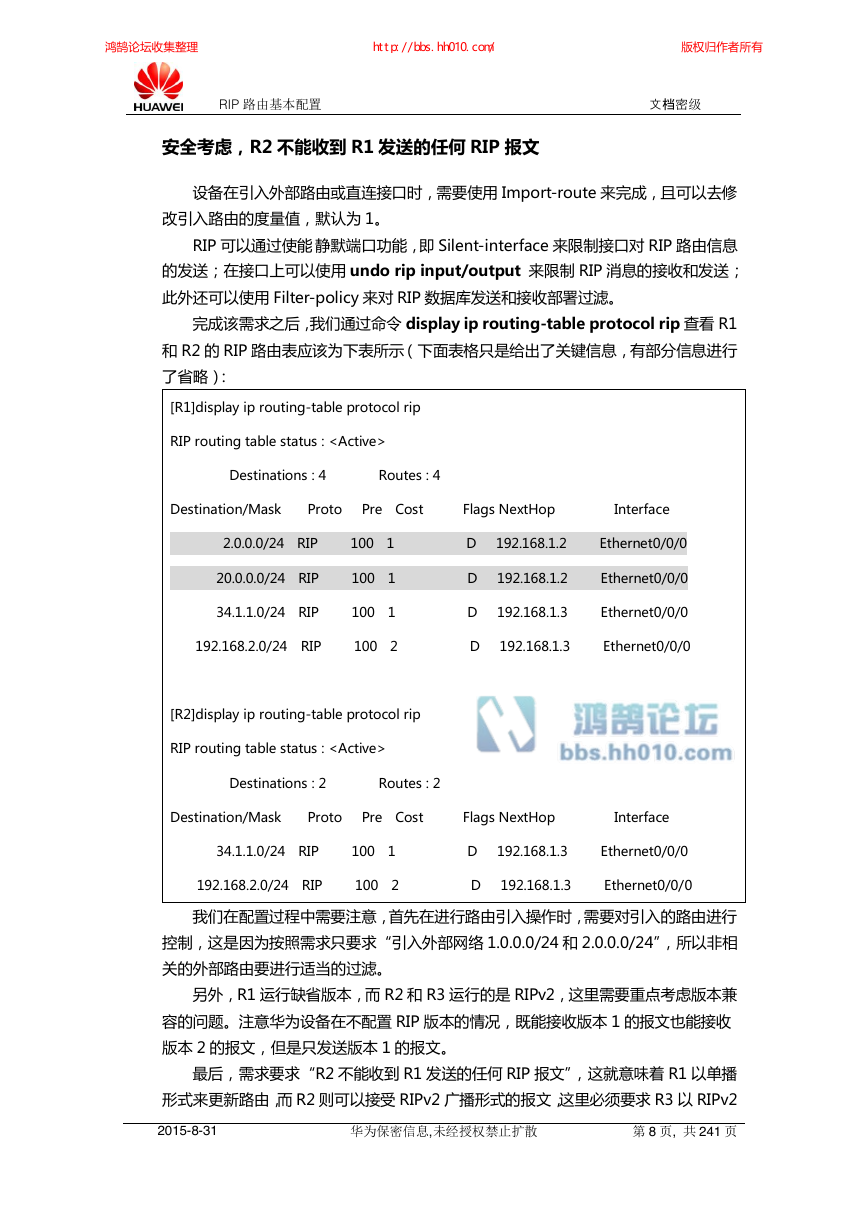

    RIP 路由基本配置 安全考虑，R2 不能收到 R1 发送的任何 RIP 报文 文档密级 设备在引入外部路由或直连接口时，需要使用 Import-route 来完成，且可以去修 改引入路由的度量值，默认为 1。 RIP 可以通过使能 静默端口功能，即 Silent-interface 来限制接口对 RIP 路由信息 的发送；在接口上可以使用 undo rip input/output 来限制 RIP 消息的接收和发送； 此外还可以使用 Filter-policy 来对 RIP 数据库发送和接收部署过滤。 完成该需求之后，我们通过命令 display ip routing-table protocol rip 查看 R1 和 R2 的 RIP 路由表应该为下表所示（下面表格只是给出了关键信息，有部分信息进行 了省略）： [R1]display ip routing-table protocol rip RIP routing table status : Destinations : 4 Routes : 4 Destination/Mask Proto Pre Cost Flags NextHop Interface 2.0.0.0/24 RIP 100 1 D 192.168.1.2 Ethernet0/0/0 20.0.0.0/24 RIP 100 1 D 192.168.1.2 Ethernet0/0/0 34.1.1.0/24 RIP 100 1 D 192.168.1.3 Ethernet0/0/0 192.168.2.0/24 RIP 100 2 D 192.168.1.3 Ethernet0/0/0 [R2]display ip routing-table protocol rip RIP routing table status : Destinations : 2 Routes : 2 Destination/Mask Proto Pre Cost Flags NextHop Interface 34.1.1.0/24 RIP 100 1 D 192.168.1.3 Ethernet0/0/0 192.168.2.0/24 RIP 100 2 D 192.168.1.3 Ethernet0/0/0 我们在配置过程中需要注意，首先在进行路由引入操作时，需要对引入的路由进行 控制，这是因为按照需求只要求“引入外部网络 1.0.0.0/24 和 2.0.0.0/24”，所以非相 关的外部路由要进行适当的过滤。 另外，R1 运行缺省版本，而 R2 和 R3 运行的是 RIPv2，这里需要重点考虑版本兼 容的问题。注意华为设备在不配置 RIP 版本的情况，既能接收版本 1 的报文也能接收 版本 2 的报文，但是只发送版本 1 的报文。 最后，需求要求“R2 不能收到 R1 发送的任何 RIP 报文”，这就意味着 R1 以单播 形式来更新路由，而 R2 则可以接受 RIPv2 广播形式的报文，这里必须要求 R3 以 RIPv2 2015-8-31 华为保密信息,未经授权禁止扩散 第 8 页, 共 241 页 鸿鹄论坛收集整理http://bbs.hh010.com/版权归作者所有
