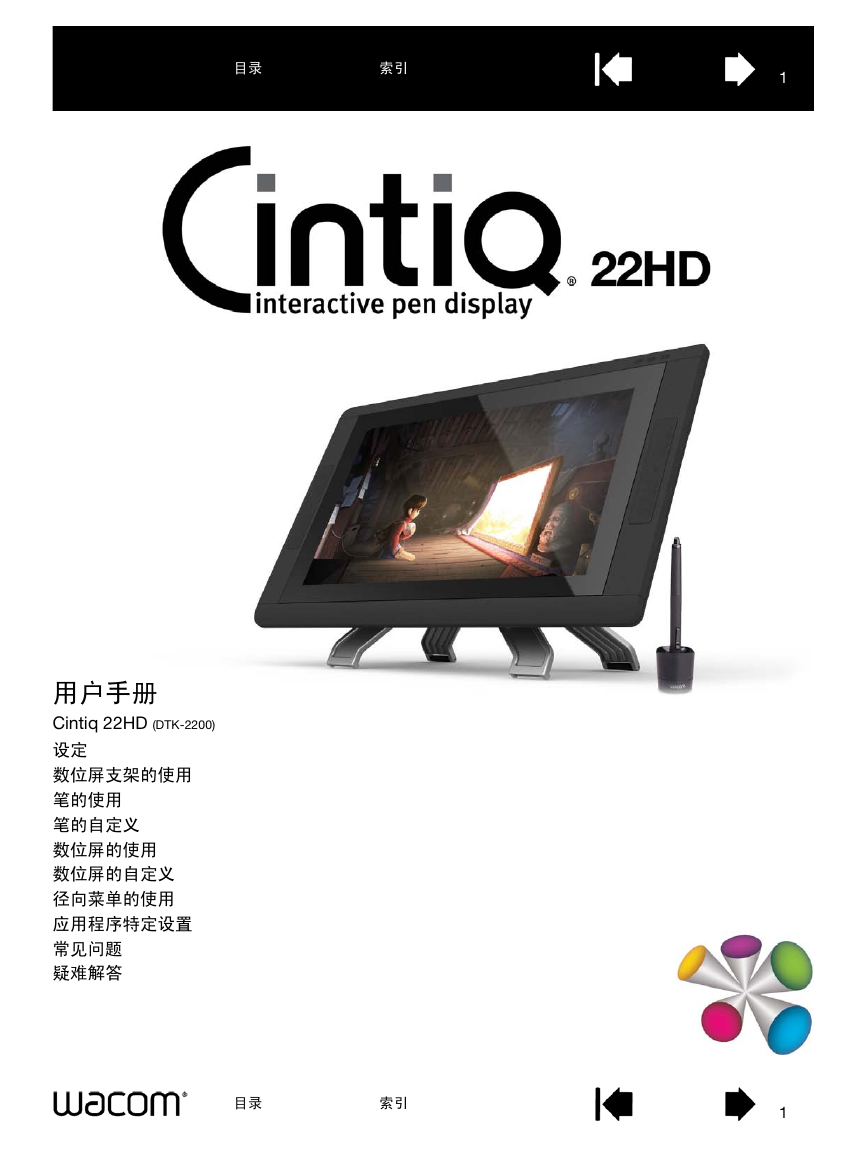

目录索引用户手册 Cintiq 22HD (DTK-2200) 设定数位屏支架的使用笔的使用笔的自定义数位屏的使用数位屏的自定义径向菜单的使用应用程序特定设置常见问题疑难解答目录索引 1 1

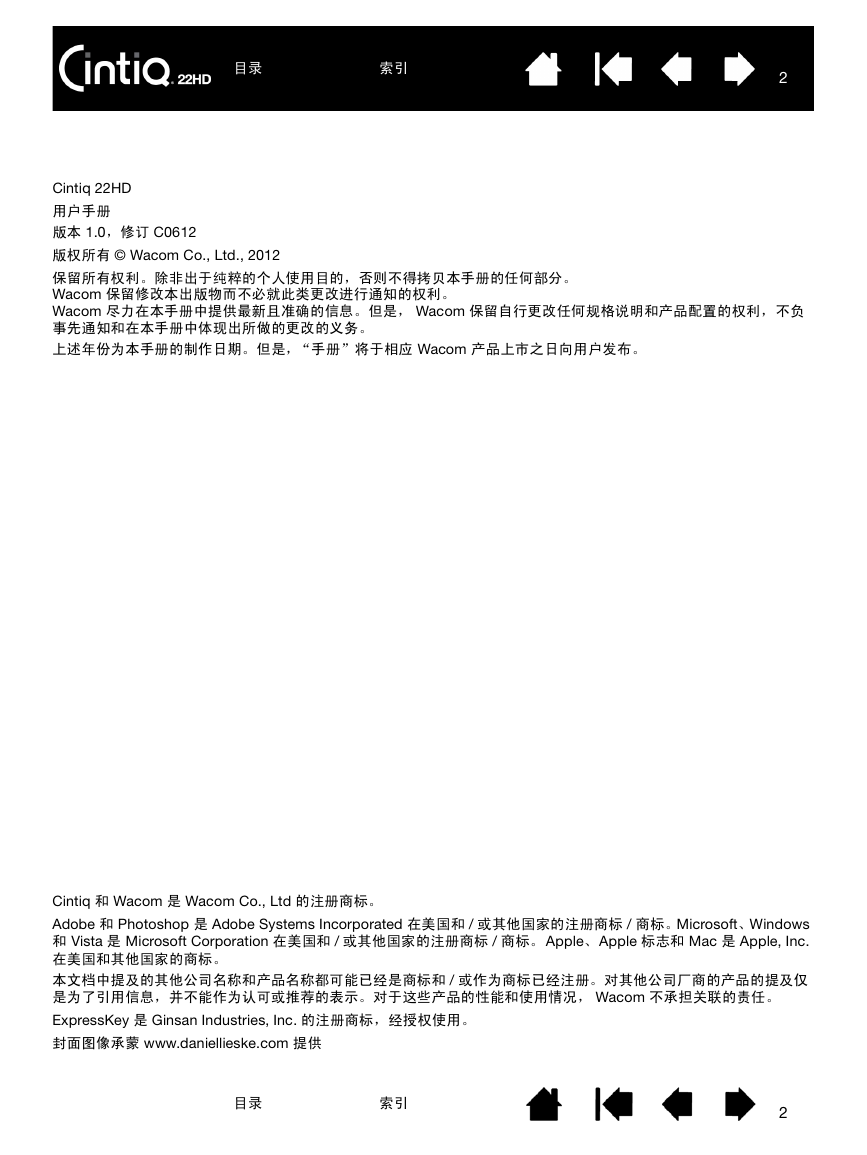

目录索引 2 Cintiq 22HD 用户手册版本 1.0，修订 C0612 版权所有 © Wacom Co., Ltd., 2012 保留所有权利。除非出于纯粹的个人使用目的，否则不得拷贝本手册的任何部分。 Wacom 保留修改本出版物而不必就此类更改进行通知的权利。 Wacom 尽力在本手册中提供最新且准确的信息。但是， Wacom 保留自行更改任何规格说明和产品配置的权利，不负事先通知和在本手册中体现出所做的更改的义务。上述年份为本手册的制作日期。但是，“手册”将于相应 Wacom 产品上市之日向用户发布。 Cintiq 和 Wacom 是 Wacom Co., Ltd 的注册商标。 Adobe 和 Photoshop 是 Adobe Systems Incorporated 在美国和 / 或其他国家的注册商标 / 商标。Microsoft、Windows 和 Vista 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标 / 商标。 Apple、Apple 标志和 Mac 是 Apple, Inc. 在美国和其他国家的商标。本文档中提及的其他公司名称和产品名称都可能已经是商标和 / 或作为商标已经注册。对其他公司厂商的产品的提及仅是为了引用信息，并不能作为认可或推荐的表示。对于这些产品的性能和使用情况， Wacom 不承担关联的责任。 ExpressKey 是 Ginsan Industries, Inc. 的注册商标，经授权使用。封面图像承蒙 www.daniellieske.com 提供目录索引 2

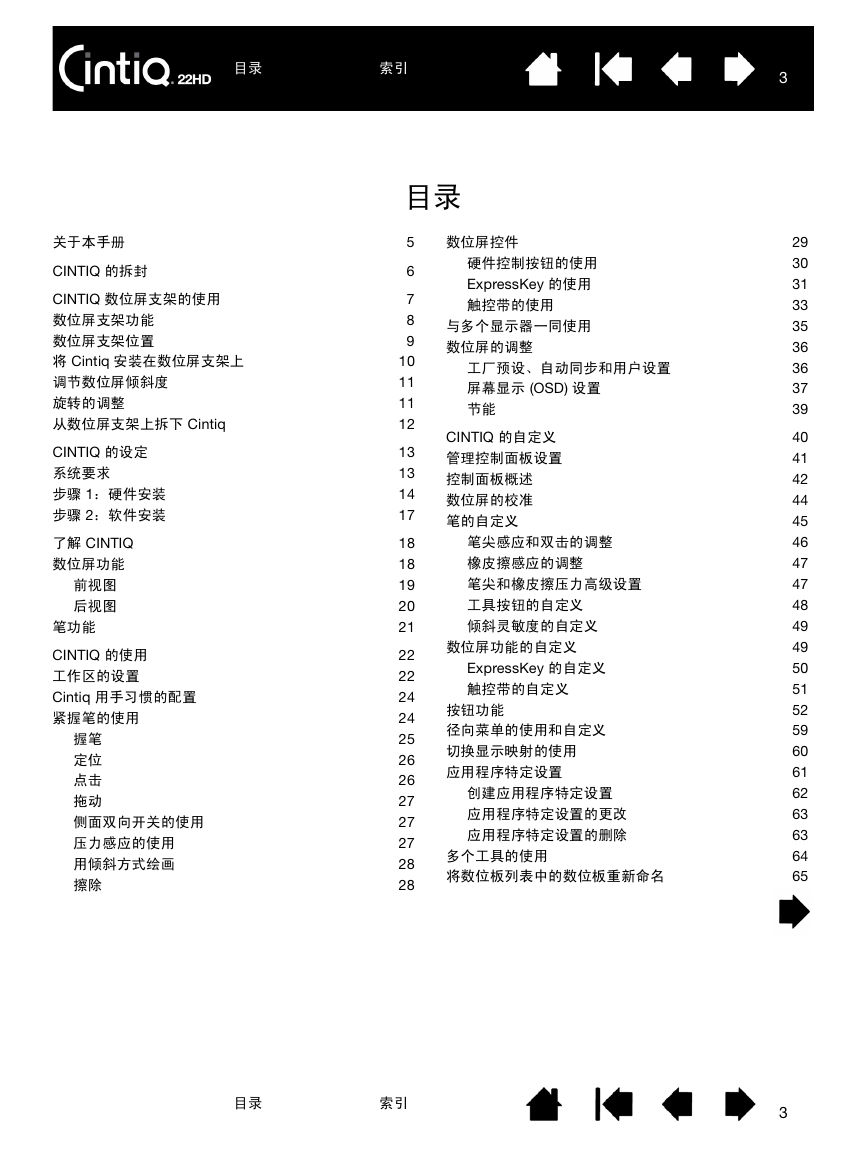

目录索引关于本手册 CINTIQ 的拆封 CINTIQ 数位屏支架的使用数位屏支架功能数位屏支架位置将 Cintiq 安装在数位屏支架上调节数位屏倾斜度旋转的调整从数位屏支架上拆下 Cintiq CINTIQ 的设定系统要求步骤 1：硬件安装步骤 2：软件安装了解 CINTIQ 数位屏功能前视图后视图笔功能 CINTIQ 的使用工作区的设置 Cintiq 用手习惯的配置紧握笔的使用握笔定位点击拖动侧面双向开关的使用压力感应的使用用倾斜方式绘画擦除目录 5 6 7 8 9 10 11 11 12 13 13 14 17 18 18 19 20 21 22 22 24 24 25 26 26 27 27 27 28 28 数位屏控件硬件控制按钮的使用 ExpressKey 的使用触控带的使用与多个显示器一同使用数位屏的调整工厂预设、自动同步和用户设置屏幕显示 (OSD) 设置节能 CINTIQ 的自定义管理控制面板设置控制面板概述数位屏的校准笔的自定义笔尖感应和双击的调整橡皮擦感应的调整笔尖和橡皮擦压力高级设置工具按钮的自定义倾斜灵敏度的自定义数位屏功能的自定义 ExpressKey 的自定义触控带的自定义按钮功能径向菜单的使用和自定义切换显示映射的使用应用程序特定设置创建应用程序特定设置应用程序特定设置的更改应用程序特定设置的删除多个工具的使用将数位板列表中的数位板重新命名目录索引 29 30 31 33 35 36 36 37 39 40 41 42 44 45 46 47 47 48 49 49 50 51 52 59 60 61 62 63 63 64 65 3 3

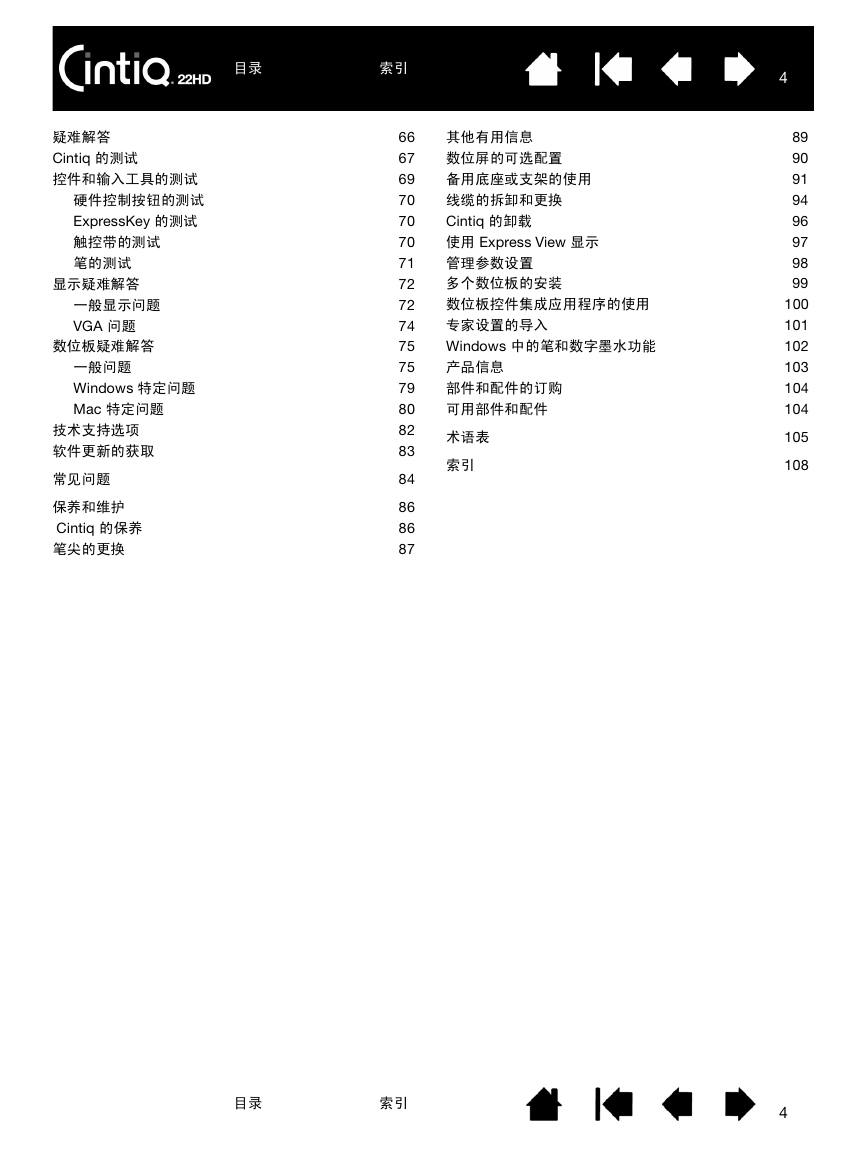

目录索引疑难解答 Cintiq 的测试控件和输入工具的测试硬件控制按钮的测试 ExpressKey 的测试触控带的测试笔的测试显示疑难解答一般显示问题 VGA 问题数位板疑难解答一般问题 Windows 特定问题 Mac 特定问题技术支持选项软件更新的获取常见问题保养和维护 Cintiq 的保养笔尖的更换其他有用信息数位屏的可选配置备用底座或支架的使用线缆的拆卸和更换 Cintiq 的卸载使用 Express View 显示管理参数设置多个数位板的安装数位板控件集成应用程序的使用专家设置的导入 Windows 中的笔和数字墨水功能产品信息部件和配件的订购可用部件和配件术语表索引 66 67 69 70 70 70 71 72 72 74 75 75 79 80 82 83 84 86 86 87 4 89 90 91 94 96 97 98 99 100 101 102 103 104 104 105 108 目录索引 4

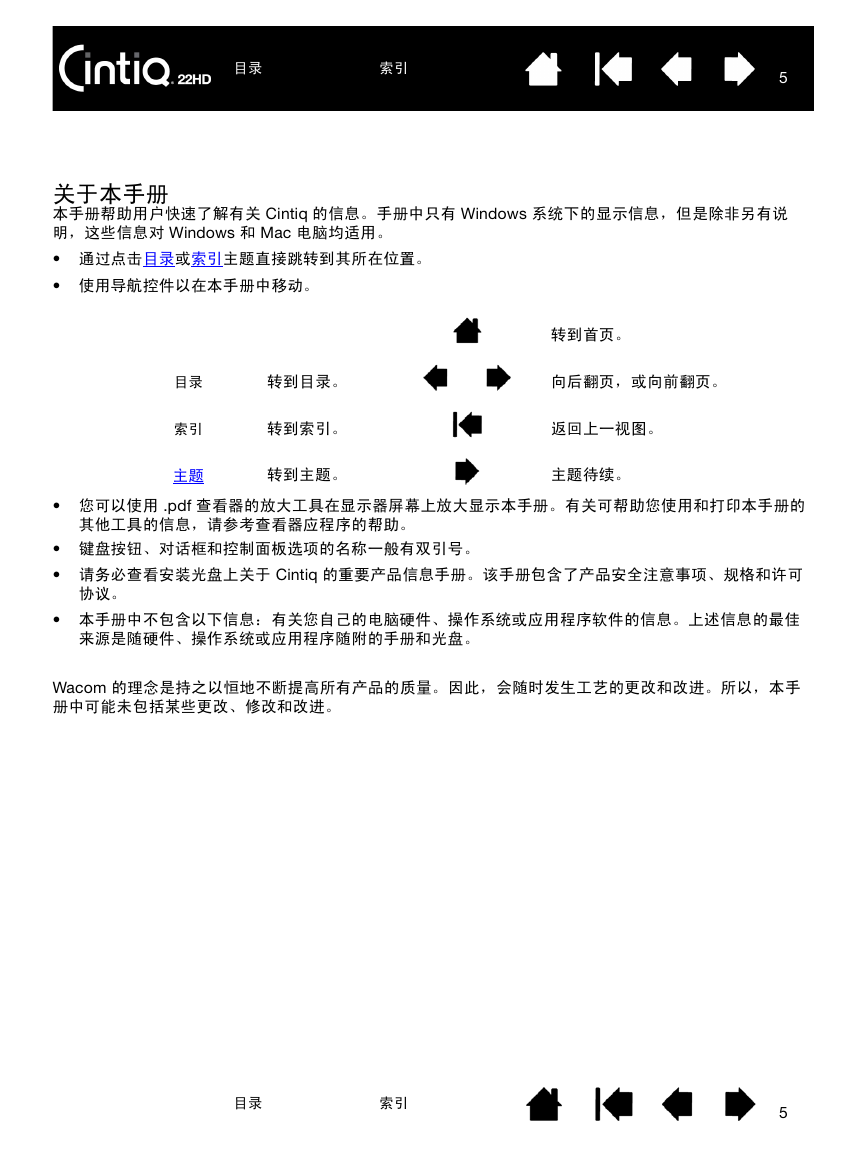

目录索引 5 关于本手册本手册帮助用户快速了解有关 Cintiq 的信息。手册中只有 Windows 系统下的显示信息，但是除非另有说明，这些信息对 Windows 和 Mac 电脑均适用。 • 通过点击目录或索引主题直接跳转到其所在位置。使用导航控件以在本手册中移动。目录索引转到目录。转到索引。转到首页。向后翻页，或向前翻页。返回上一视图。主题转到主题。主题待续。您可以使用 .pdf 查看器的放大工具在显示器屏幕上放大显示本手册。有关可帮助您使用和打印本手册的其他工具的信息，请参考查看器应程序的帮助。键盘按钮、对话框和控制面板选项的名称一般有双引号。请务必查看安装光盘上关于 Cintiq 的重要产品信息手册。该手册包含了产品安全注意事项、规格和许可协议。本手册中不包含以下信息：有关您自己的电脑硬件、操作系统或应用程序软件的信息。上述信息的最佳来源是随硬件、操作系统或应用程序随附的手册和光盘。 Wacom 的理念是持之以恒地不断提高所有产品的质量。因此，会随时发生工艺的更改和改进。所以，本手册中可能未包括某些更改、修改和改进。目录索引 5

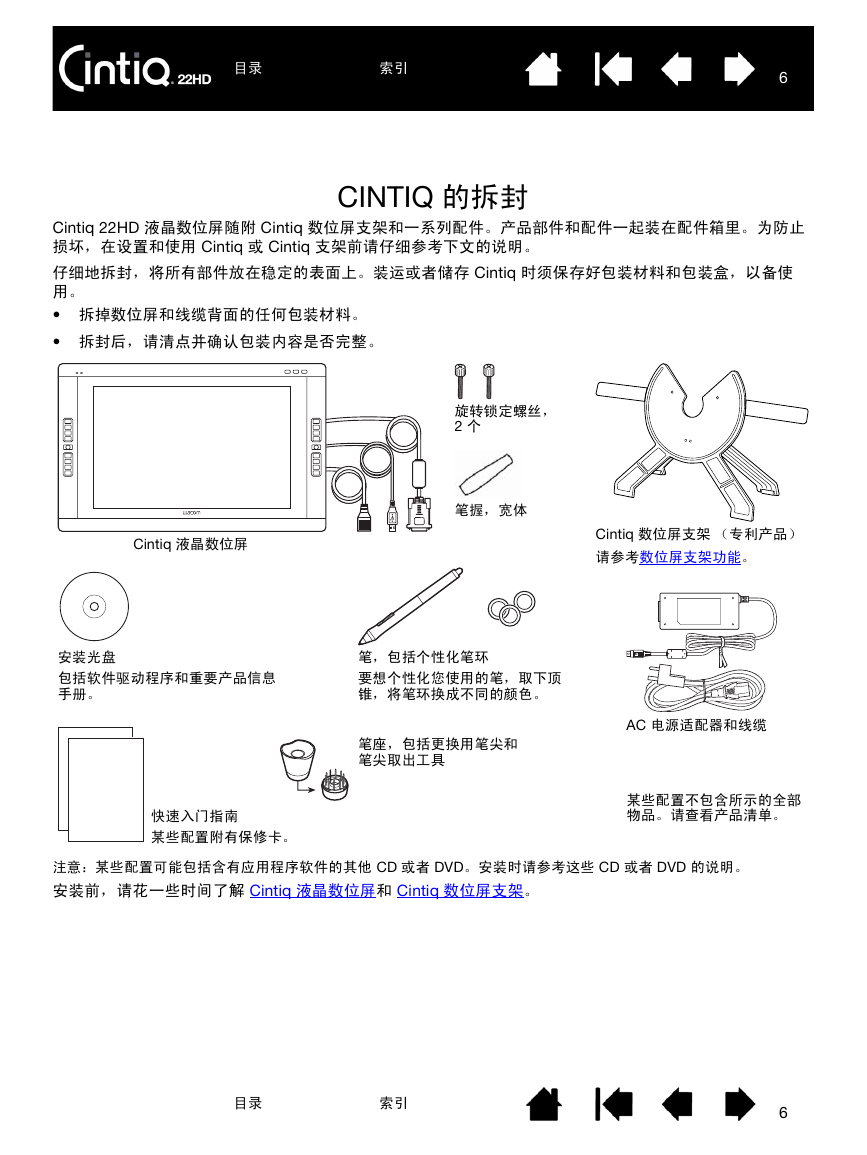

目录索引 6 CINTIQ 的拆封 Cintiq 22HD 液晶数位屏随附 Cintiq 数位屏支架和一系列配件。产品部件和配件一起装在配件箱里。为防止损坏，在设置和使用 Cintiq 或 Cintiq 支架前请仔细参考下文的说明。仔细地拆封，将所有部件放在稳定的表面上。装运或者储存 Cintiq 时须保存好包装材料和包装盒，以备使用。拆掉数位屏和线缆背面的任何包装材料。拆封后，请清点并确认包装内容是否完整。旋转锁定螺丝， 2 个笔握，宽体 Cintiq 液晶数位屏 Cintiq 数位屏支架（专利产品）请参考数位屏支架功能。安装光盘包括软件驱动程序和重要产品信息手册。笔，包括个性化笔环要想个性化您使用的笔，取下顶锥，将笔环换成不同的颜色。笔座，包括更换用笔尖和笔尖取出工具 AC 电源适配器和线缆某些配置不包含所示的全部物品。请查看产品清单。快速入门指南某些配置附有保修卡。注意：某些配置可能包括含有应用程序软件的其他 CD 或者 DVD。安装时请参考这些 CD 或者 DVD 的说明。安装前，请花一些时间了解 Cintiq 液晶数位屏和 Cintiq 数位屏支架。目录索引 6

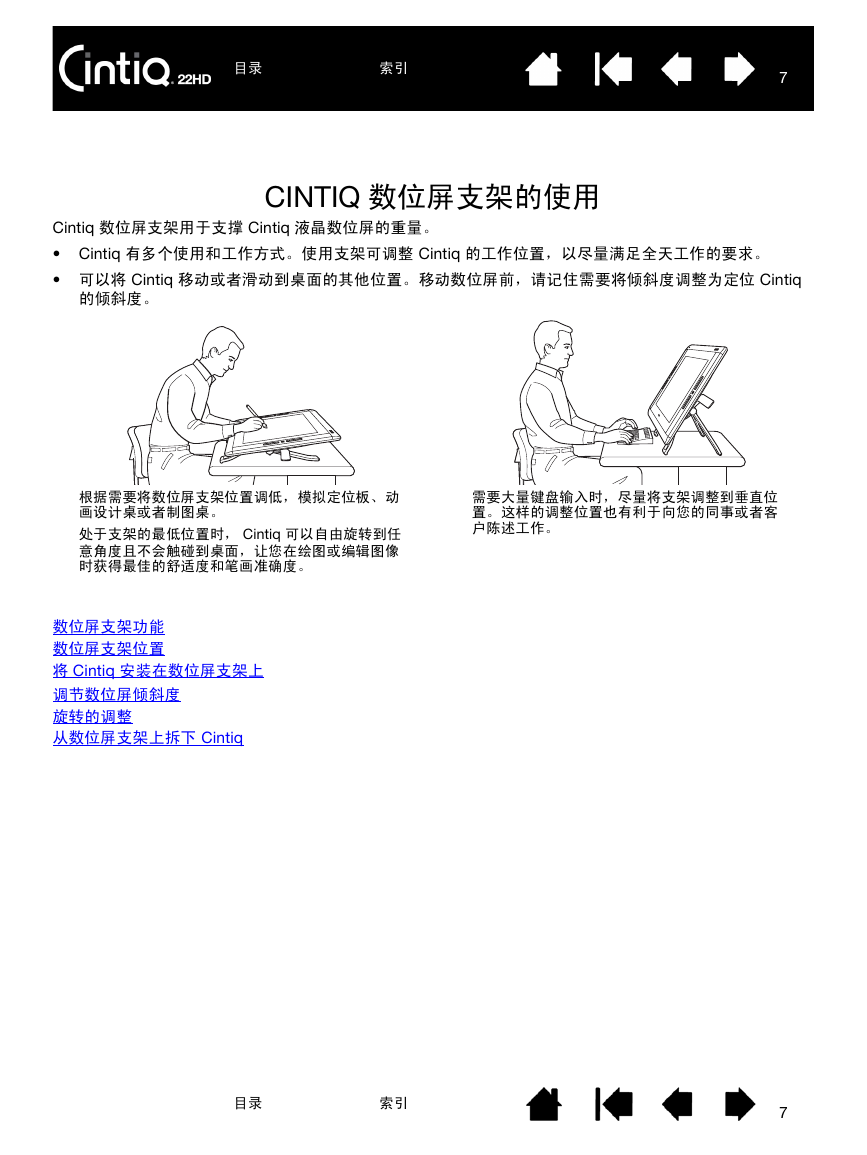

目录索引 7 CINTIQ 数位屏支架的使用 Cintiq 数位屏支架用于支撑 Cintiq 液晶数位屏的重量。 Cintiq 有多个使用和工作方式。使用支架可调整 Cintiq 的工作位置，以尽量满足全天工作的要求。可以将 Cintiq 移动或者滑动到桌面的其他位置。移动数位屏前，请记住需要将倾斜度调整为定位 Cintiq 的倾斜度。根据需要将数位屏支架位置调低，模拟定位板、动画设计桌或者制图桌。处于支架的最低位置时， Cintiq 可以自由旋转到任意角度且不会触碰到桌面，让您在绘图或编辑图像时获得最佳的舒适度和笔画准确度。需要大量键盘输入时，尽量将支架调整到垂直位置。这样的调整位置也有利于向您的同事或者客户陈述工作。数位屏支架功能数位屏支架位置将 Cintiq 安装在数位屏支架上调节数位屏倾斜度旋转的调整从数位屏支架上拆下 Cintiq 目录索引 7

目录索引 8 数位屏支架功能将 Cintiq 数位屏支架放在桌面或者其他稳定的工作面。选择一处水平位置，使支架在安装数位屏后可以站稳而不翻倒或掉落。花点时间熟悉数位屏支架组件。倾斜调节手柄当 Cintiq 安装于支架上时，可使用这些手柄调节数位屏倾斜度。请参考调节数位屏倾斜度。轴承凹口前撑脚前撑脚配有橡胶垫，可以减少在桌面上的滑动。警示后撑脚后撑脚配有滚轮，可在调节倾斜度时移动。 Cintiq 未安装在支架上时请勿操作倾斜调节手柄，也不要通过调节手柄抬起支架。支架装有弹簧，如果未承受 Cintiq 的重量时就释放，可能会造成人身伤害或产品损坏。操作不当可能导致人身伤害或者损坏支架。小心操作，以免将手指放入支架移动部件间的缝隙。切勿放在任何不稳定的表面或工作台面上。切勿放在倾斜、不稳定或者有震动的区域。如果产品从不合适的表面掉落，可能会造成物理性损坏或者人身伤害。下一步：将 Cintiq 液晶数位屏安装在 Cintiq 支架上。请参考将 Cintiq 安装在数位屏支架上。目录索引 8
