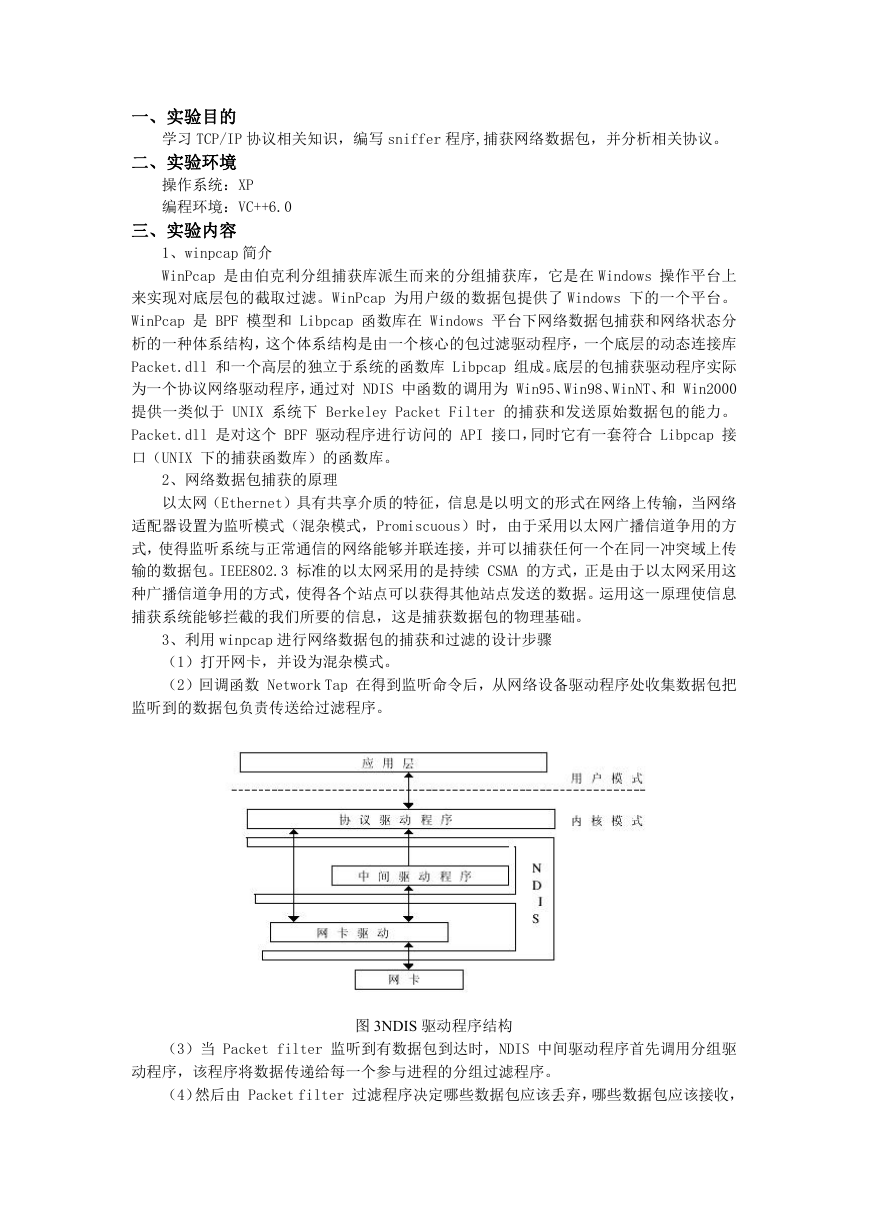

一、实验目的 学习 TCP/IP 协议相关知识，编写 sniffer 程序,捕获网络数据包，并分析相关协议。 二、实验环境 操作系统：XP 编程环境：VC++6.0 三、实验内容 1、winpcap 简介 WinPcap 是由伯克利分组捕获库派生而来的分组捕获库，它是在 Windows 操作平台上 来实现对底层包的截取过滤。WinPcap 为用户级的数据包提供了 Windows 下的一个平台。 WinPcap 是 BPF 模型和 Libpcap 函数库在 Windows 平台下网络数据包捕获和网络状态分 析的一种体系结构，这个体系结构是由一个核心的包过滤驱动程序，一个底层的动态连接库 Packet.dll 和一个高层的独立于系统的函数库 Libpcap 组成。底层的包捕获驱动程序实际 为一个协议网络驱动程序，通过对 NDIS 中函数的调用为 Win95、Win98、WinNT、和 Win2000 提供一类似于 UNIX 系统下 Berkeley Packet Filter 的捕获和发送原始数据包的能力。 Packet.dll 是对这个 BPF 驱动程序进行访问的 API 接口，同时它有一套符合 Libpcap 接 口（UNIX 下的捕获函数库）的函数库。 2、网络数据包捕获的原理 以太网（Ethernet）具有共享介质的特征，信息是以明文的形式在网络上传输，当网络 适配器设置为监听模式（混杂模式，Promiscuous）时，由于采用以太网广播信道争用的方 式，使得监听系统与正常通信的网络能够并联连接，并可以捕获任何一个在同一冲突域上传 输的数据包。IEEE802.3 标准的以太网采用的是持续 CSMA 的方式，正是由于以太网采用这 种广播信道争用的方式，使得各个站点可以获得其他站点发送的数据。运用这一原理使信息 捕获系统能够拦截的我们所要的信息，这是捕获数据包的物理基础。 3、利用 winpcap 进行网络数据包的捕获和过滤的设计步骤 （1）打开网卡，并设为混杂模式。 （2）回调函数 Network Tap 在得到监听命令后，从网络设备驱动程序处收集数据包把 监听到的数据包负责传送给过滤程序。 图 3NDIS 驱动程序结构 （3）当 Packet filter 监听到有数据包到达时，NDIS 中间驱动程序首先调用分组驱 动程序，该程序将数据传递给每一个参与进程的分组过滤程序。 （4）然后由 Packet filter 过滤程序决定哪些数据包应该丢弃，哪些数据包应该接收， 

是否需要将接收到的数据拷贝到相应的应用程序。 （5）通过分组过滤器后，将数据未过滤掉的数据包提交给核心缓冲区。然后等待系统 缓冲区满后，再将数据包拷贝到用户缓冲区。监听程序可以直接从用户缓冲区中读取捕获的 数据包。 （6）关闭网卡。 四、实验代码分析 根据用 Windows 分组捕获库 WinPcap 提供功能首先要初始化两个结构体，一个是适 配器的结构体 LpAdapter， 一个是存放接收到的数据包的结构体 RecvPacket。 使用 Packet.dll 动态连接库编写源代码： #define MAX__LINK__NAME__LENGTH 64 适配器结构： typedef struct__ADAPTER { HANDLE hFile; TCHAR Symboliclink[MAX__LINK__NAME__LENGTH]; Int NumWrites; } ADAPTER ， *LPADAPTER; 说明：hFile 是一个指向该网络适配器 Handle 的指针，通过它可以对网络适配器进行 操作。symboliclink 包含当前打开的网络适配器的名字。 数据包结构： typedef struct _PACKET { HANDLE OVERLAPPED PVOID UINT PVOID UINT BOOLEAN hEvent; OverLapped; Buffer; Length; Next; ulBytesReceived; bloComplete; //控制接受包的开始和结束 数据包捕获实现的步骤的主要源代码： （1）要获得适配器列表。 #define char int char ULONG AdapterLength=1024; } PACKET， *LPPACKET: Max__Num__Adapter 10 Adapterlist [Max__Num__Adapter[512]] i=0 AdapterNames[512]， *tempa，*templa; //获得适配器列表 （2）获得系统中网络适配器的名字。 PacketGetAdapterNames(AdapterNamea，&AdapterLength); tempa=AdapterNamea; templa=Adapternamea; while ((*tempa!=’\0’)∣∣(*tempa-1!=’\0)) { if (*tempa= =’\0’) 

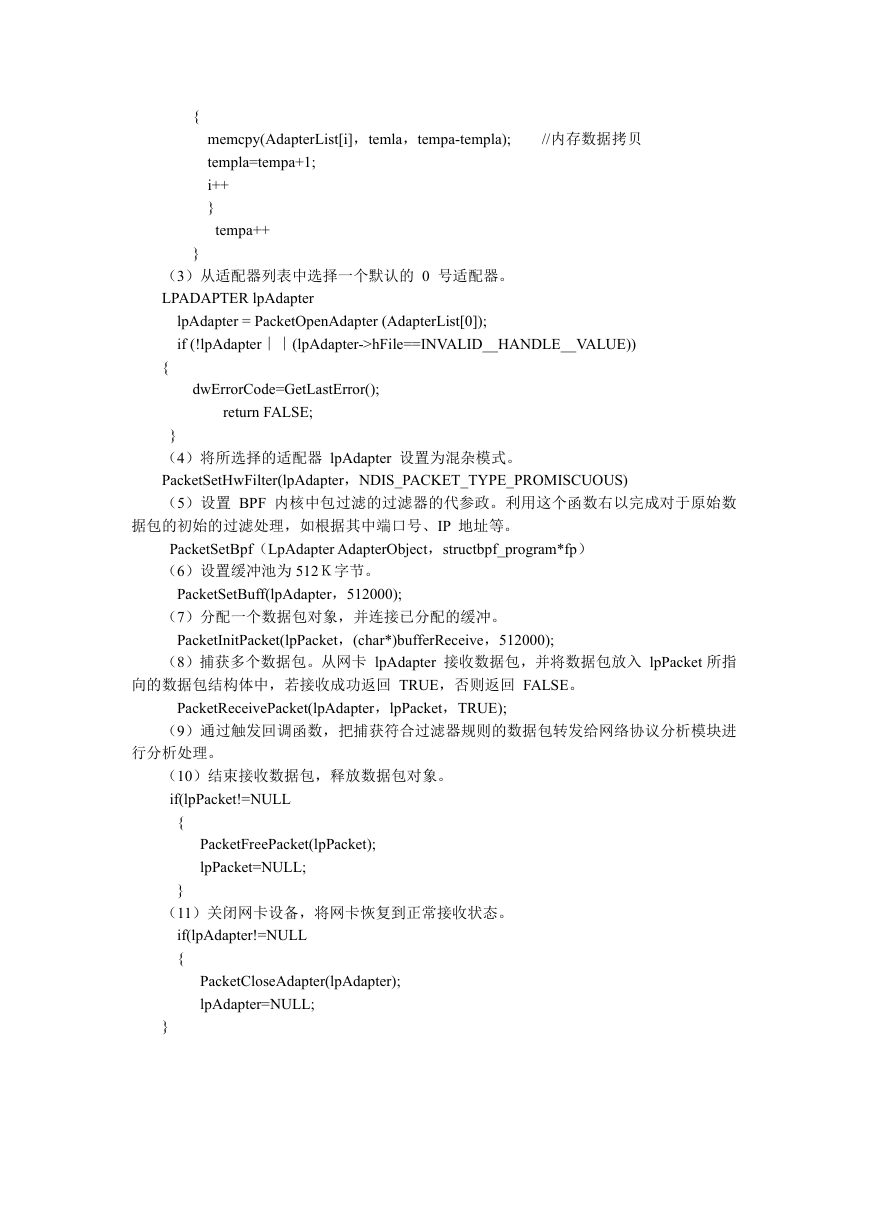

{ } memcpy(AdapterList[i]，temla，tempa-templa); templa=tempa+1; i++ } tempa++ //内存数据拷贝 （3）从适配器列表中选择一个默认的 0 号适配器。 LPADAPTER lpAdapter lpAdapter = PacketOpenAdapter (AdapterList[0]); if (!lpAdapter∣∣(lpAdapter->hFile==INVALID__HANDLE__VALUE)) { dwErrorCode=GetLastError(); return FALSE; } （4）将所选择的适配器 lpAdapter 设置为混杂模式。 PacketSetHwFilter(lpAdapter，NDIS_PACKET_TYPE_PROMISCUOUS) （5）设置 BPF 内核中包过滤的过滤器的代参政。利用这个函数右以完成对于原始数 据包的初始的过滤处理，如根据其中端口号、IP 地址等。 PacketSetBpf（LpAdapter AdapterObject，structbpf_program*fp） （6）设置缓冲池为 512Ｋ字节。 PacketSetBuff(lpAdapter，512000); （7）分配一个数据包对象，并连接已分配的缓冲。 PacketInitPacket(lpPacket，(char*)bufferReceive，512000); （8）捕获多个数据包。从网卡 lpAdapter 接收数据包，并将数据包放入 lpPacket 所指 向的数据包结构体中，若接收成功返回 TRUE，否则返回 FALSE。 PacketReceivePacket(lpAdapter，lpPacket，TRUE); （9）通过触发回调函数，把捕获符合过滤器规则的数据包转发给网络协议分析模块进 行分析处理。 （10）结束接收数据包，释放数据包对象。 if(lpPacket!=NULL { PacketFreePacket(lpPacket); lpPacket=NULL; } （11）关闭网卡设备，将网卡恢复到正常接收状态。 if(lpAdapter!=NULL { PacketCloseAdapter(lpAdapter); lpAdapter=NULL; }
