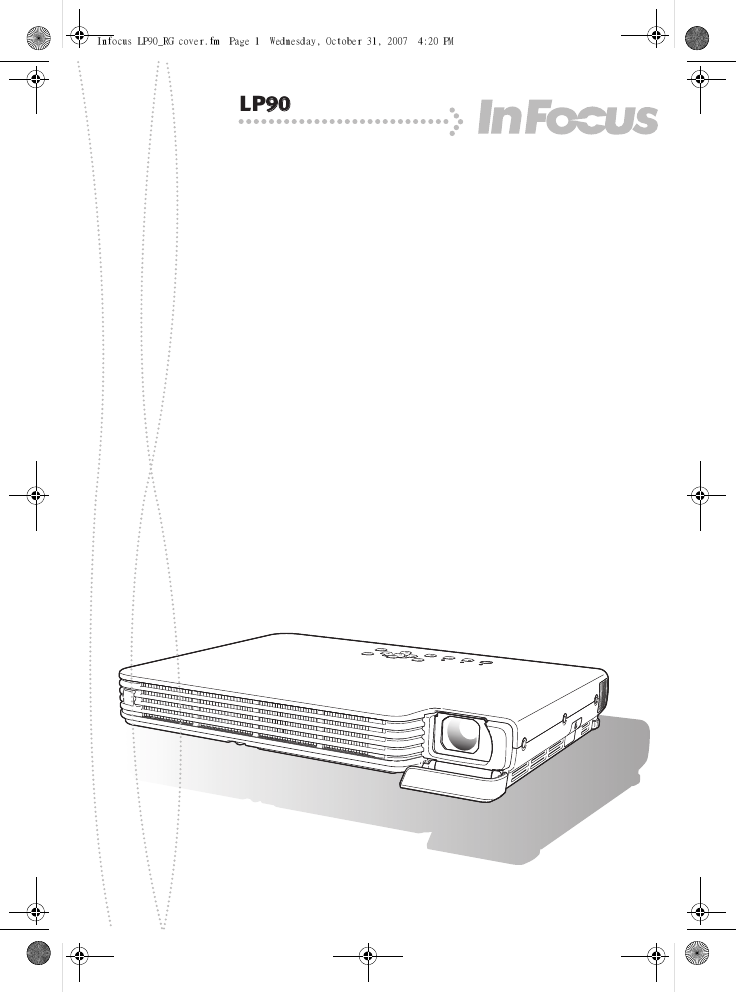

Infocus LP90_RG cover.fm Page 1 Wednesday, October 31, 2007 4:20 PM LP9090

Infocus LP90_RG_ck.book Page 1 Wednesday, October 31, 2007 4:16 PM 目录目录 ............................................................................................ 1 关于本说明书.................................................................................................... 2 投影过程中的操作 ................................................................... 3 投影过程中的影像操作..................................................................................... 3 影像亮度的调整........................................................................................................... 3 彩色模式的选择........................................................................................................... 4 如何变焦影像............................................................................................................... 4 如何暂停输入源影像 ................................................................................................... 5 影像的冻结 .................................................................................................................. 5 如何在投射影像中显示指针........................................................................................ 6 如何改变投射影像的横纵比 ............................................................................. 7 环保方式 ........................................................................................................... 7 [FUNC] 键的使用............................................................................................... 8 投影机高级设定的配置........................................................... 9 基本设置选单的操作 ........................................................................................ 9 如何显示设置选单 ....................................................................................................... 9 如何配置设置选单设定 ............................................................................................... 9 基本设置选单范例 ..................................................................................................... 10 投影机初始缺省设定的复原 ........................................................................... 12 设置选单的内容.............................................................................................. 13 影像调整主选单......................................................................................................... 14 画面设定主选单......................................................................................................... 16 输入设定主选单......................................................................................................... 19 机器设定1主选单 ...................................................................................................... 20 机器设定2主选单 ...................................................................................................... 22 运作资讯主选单......................................................................................................... 23 全部复原为缺省值主选单.......................................................................................... 24 用户维护.................................................................................. 25 投影机的清洁.................................................................................................. 25 投影机外表的清洁 ..................................................................................................... 25 镜头的清洁 ................................................................................................................ 25 进风口及排风口的清洁 ............................................................................................. 25 1

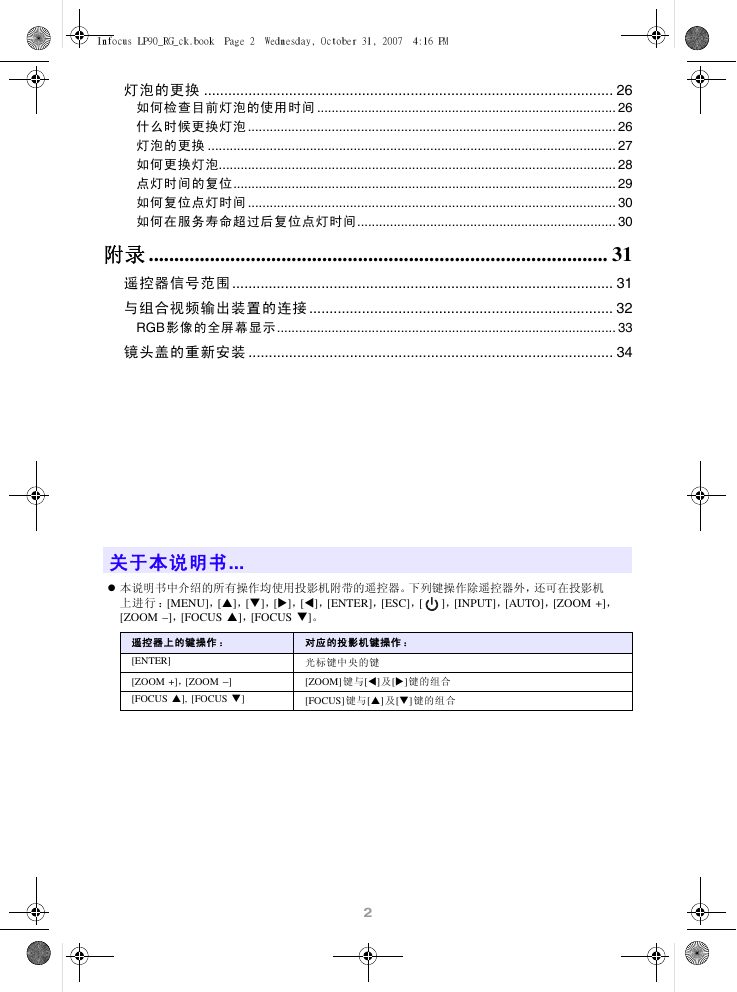

Infocus LP90_RG_ck.book Page 2 Wednesday, October 31, 2007 4:16 PM 灯泡的更换 ..................................................................................................... 26 如何检查目前灯泡的使用时间 .................................................................................. 26 什么时候更换灯泡 ..................................................................................................... 26 灯泡的更换 ................................................................................................................ 27 如何更换灯泡............................................................................................................. 28 点灯时间的复位......................................................................................................... 29 如何复位点灯时间 ..................................................................................................... 30 如何在服务寿命超过后复位点灯时间....................................................................... 30 附录 .......................................................................................... 31 遥控器信号范围.............................................................................................. 31 与组合视频输出装置的连接 ........................................................................... 32 RGB影像的全屏幕显示............................................................................................. 33 镜头盖的重新安装 .......................................................................................... 34 关于本说明书... 本说明书中介绍的所有操作均使用投影机附带的遥控器。下列键操作除遥控器外，还可在投影机上进行：[MENU]，[]，[]，[]，[]，[ENTER]，[ESC]，[ [ZOOM –]，[FOCUS ]，[FOCUS ]。 ]，[INPUT]，[AUTO]，[ZOOM +]，遥控器上的键操作：对应的投影机键操作： [ENTER] [ZOOM +]，[ZOOM –] [FOCUS ], [FOCUS ] 光标键中央的键 [ZOOM] 键与[]及[]键的组合 [FOCUS] 键与[]及[]键的组合 2

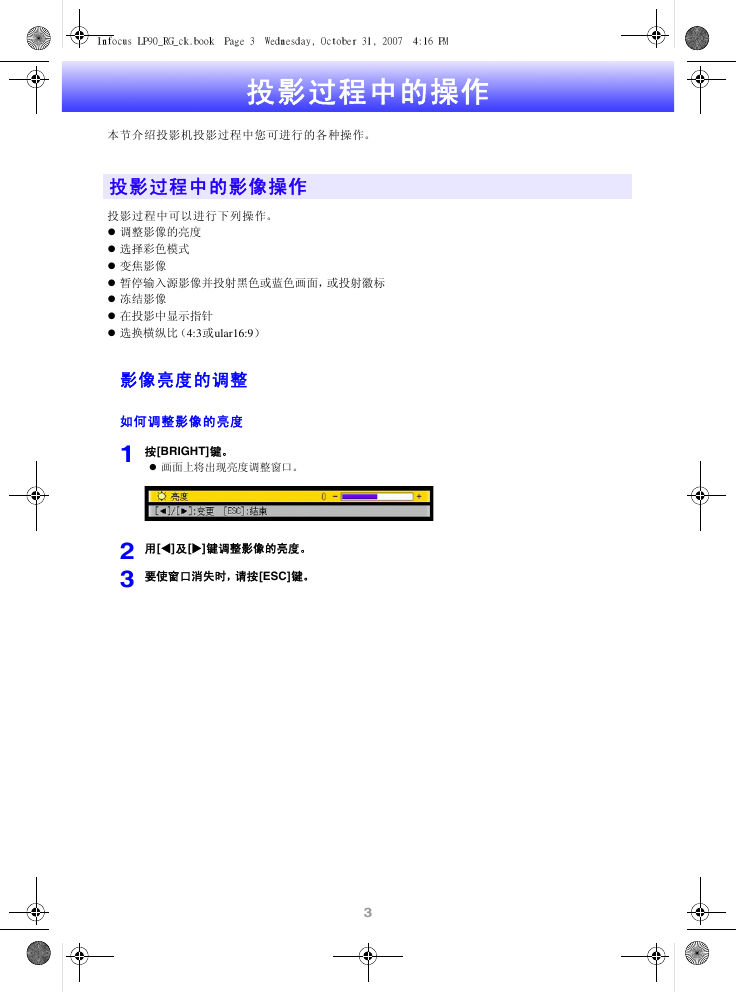

Infocus LP90_RG_ck.book Page 3 Wednesday, October 31, 2007 4:16 PM 投影过程中的操作本节介绍投影机投影过程中您可进行的各种操作。投影过程中的影像操作投影过程中可以进行下列操作。调整影像的亮度选择彩色模式变焦影像暂停输入源影像并投射黑色或蓝色画面，或投射徽标冻结影像在投影中显示指针选换横纵比（4:3或ular16:9）影像亮度的调整如何调整影像的亮度 1 按[BRIGHT]键。画面上将出现亮度调整窗口。 2 用[]及[]键调整影像的亮度。 3 要使窗口消失时，请按[ESC]键。 3

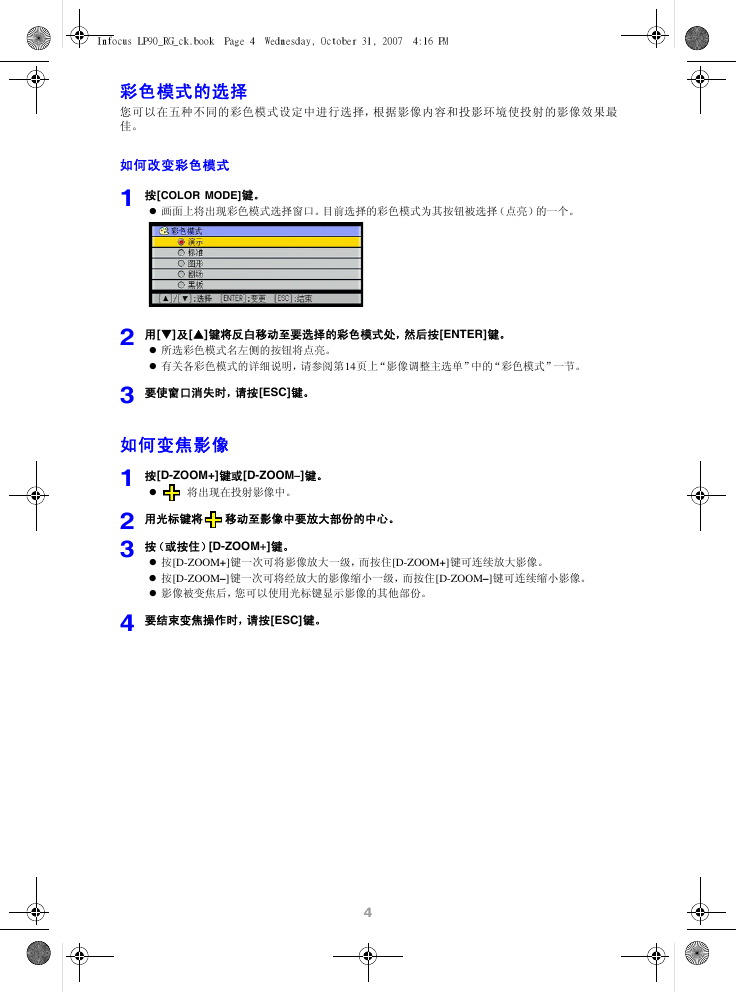

Infocus LP90_RG_ck.book Page 4 Wednesday, October 31, 2007 4:16 PM 彩色模式的选择您可以在五种不同的彩色模式设定中进行选择，根据影像内容和投影环境使投射的影像效果最佳。如何改变彩色模式 1 按[COLOR MODE]键。画面上将出现彩色模式选择窗口。目前选择的彩色模式为其按钮被选择（点亮）的一个。 2 用[]及[]键将反白移动至要选择的彩色模式处，然后按[ENTER]键。所选彩色模式名左侧的按钮将点亮。有关各彩色模式的详细说明，请参阅第14页上“影像调整主选单”中的“彩色模式”一节。 3 要使窗口消失时，请按[ESC]键。如何变焦影像 1 按[D-ZOOM+]键或[D-ZOOM–]键。 2 用光标键将移动至影像中要放大部份的中心。 3 按（或按住）[D-ZOOM+]键。将出现在投射影像中。按[D-ZOOM+]键一次可将影像放大一级，而按住[D-ZOOM+]键可连续放大影像。按[D-ZOOM–]键一次可将经放大的影像缩小一级，而按住[D-ZOOM–]键可连续缩小影像。影像被变焦后，您可以使用光标键显示影像的其他部份。 4 要结束变焦操作时，请按[ESC]键。 4

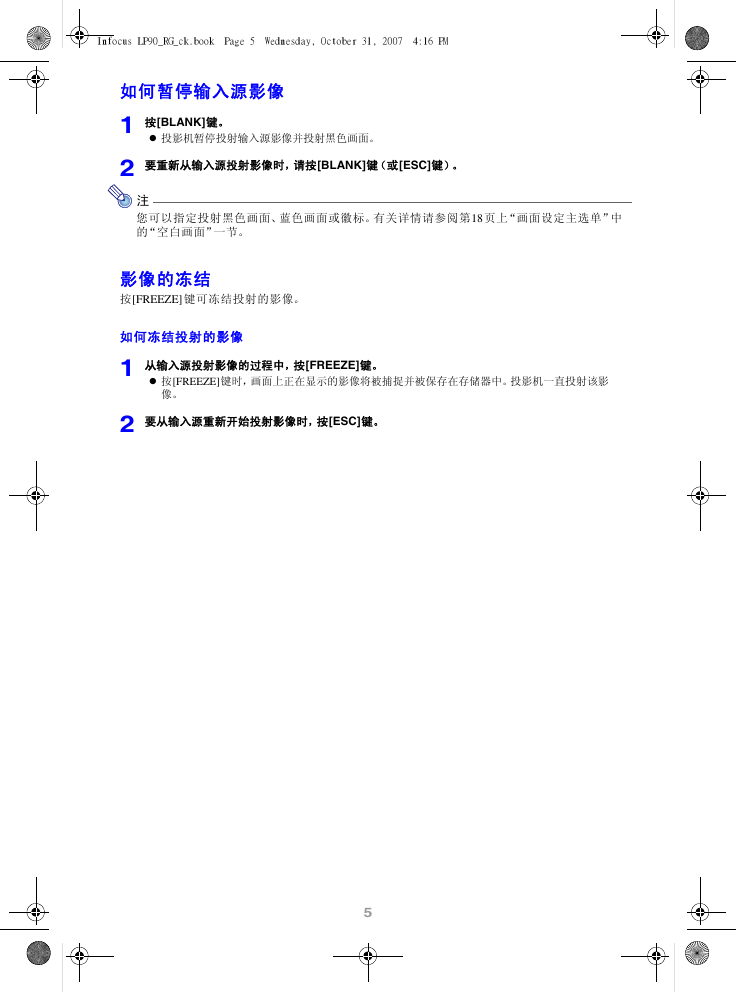

Infocus LP90_RG_ck.book Page 5 Wednesday, October 31, 2007 4:16 PM 如何暂停输入源影像 1 按[BLANK]键。 2 要重新从输入源投射影像时，请按[BLANK]键（或[ESC]键）。投影机暂停投射输入源影像并投射黑色画面。注您可以指定投射黑色画面、蓝色画面或徽标。有关详情请参阅第18页上“画面设定主选单”中的“空白画面”一节。影像的冻结按[FREEZE] 键可冻结投射的影像。如何冻结投射的影像 1 从输入源投射影像的过程中，按[FREEZE]键。按[FREEZE]键时，画面上正在显示的影像将被捕捉并被保存在存储器中。投影机一直投射该影像。 2 要从输入源重新开始投射影像时，按[ESC]键。 5

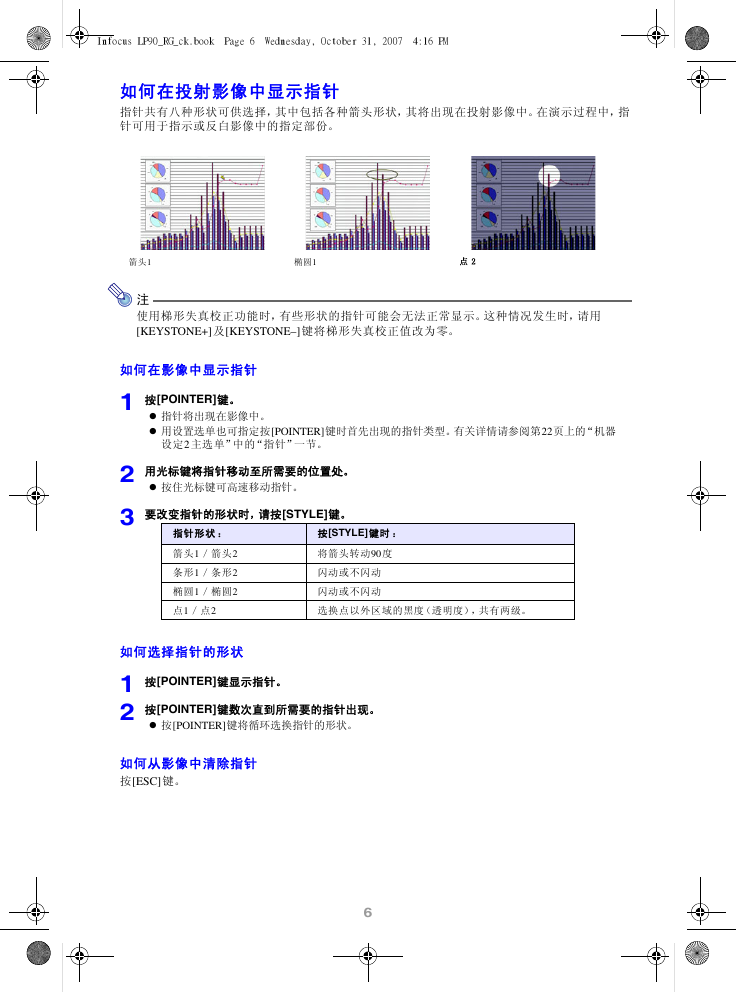

Infocus LP90_RG_ck.book Page 6 Wednesday, October 31, 2007 4:16 PM 如何在投射影像中显示指针指针共有八种形状可供选择，其中包括各种箭头形状，其将出现在投射影像中。在演示过程中，指针可用于指示或反白影像中的指定部份。箭头1 椭圆1 点 2 注使用梯形失真校正功能时，有些形状的指针可能会无法正常显示。这种情况发生时，请用 [KEYSTONE+] 及[KEYSTONE–]键将梯形失真校正值改为零。如何在影像中显示指针 1 按[POINTER]键。指针将出现在影像中。用设置选单也可指定按[POINTER]键时首先出现的指针类型。有关详情请参阅第22页上的“机器设定2主选单”中的“指针”一节。按住光标键可高速移动指针。 2 用光标键将指针移动至所需要的位置处。 3 要改变指针的形状时，请按[STYLE]键。指针形状：按[STYLE]键时：箭头1／箭头2 条形1／条形2 椭圆1／椭圆2 点1 ／点2 将箭头转动90 度闪动或不闪动闪动或不闪动选换点以外区域的黑度（透明度），共有两级。如何选择指针的形状 1 按[POINTER]键显示指针。 2 按[POINTER]键数次直到所需要的指针出现。按[POINTER]键将循环选换指针的形状。如何从影像中清除指针按[ESC]键。 6

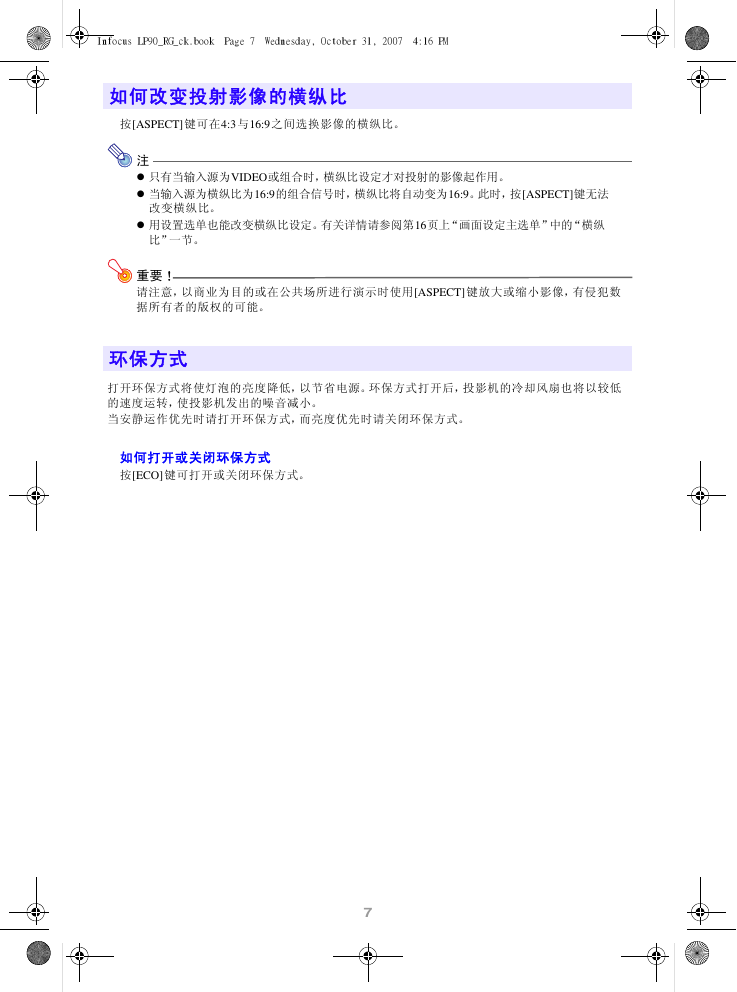

Infocus LP90_RG_ck.book Page 7 Wednesday, October 31, 2007 4:16 PM 如何改变投射影像的横纵比按[ASPECT]键可在4:3 与16:9 之间选换影像的横纵比。注只有当输入源为VIDEO或组合时，横纵比设定才对投射的影像起作用。当输入源为横纵比为16:9的组合信号时，横纵比将自动变为16:9。此时，按[ASPECT]键无法改变横纵比。用设置选单也能改变横纵比设定。有关详情请参阅第16页上“画面设定主选单”中的“横纵比”一节。重要！请注意，以商业为目的或在公共场所进行演示时使用[ASPECT] 键放大或缩小影像，有侵犯数据所有者的版权的可能。环保方式打开环保方式将使灯泡的亮度降低，以节省电源。环保方式打开后，投影机的冷却风扇也将以较低的速度运转，使投影机发出的噪音减小。当安静运作优先时请打开环保方式，而亮度优先时请关闭环保方式。如何打开或关闭环保方式按[ECO]键可打开或关闭环保方式。 7
