    计算机网络体系结构实验报告
    实验一IEEE802标准和以太网
    一．实验目的
    二.实验环境
    三．实验内容及试验结果
    练习一：领略真实的MAC帧
    实验内容
    实验结果
    练习二：理解MAC地址的作用
    记录实验结果
    思考问题
    练习三：编辑并发送MAC广播帧
    实验内容
    实验结果
    思考问题
    练习四：编辑并发送LLC帧
    实验内容
    实验结果
    思考问题
    实验二 地址解析协议（ARP）
    一．实验目的
    二.实验环境
    三.实验内容
    练习一：领略真实的ARP（同一子网）
    实验内容
    实验结果
    练习二：编辑并发送ARP报文（同一子网）
    实验内容
    实验结果
    思考问题
    练习三：跨路由地址解析（不同子网）
    实验内容
    实验结果
    思考问题
    实验三 网际协议IP
    一.实验目的
    二.实验环境
    三.实验内容
    练习一：编辑并发送IP数据报
    实验内容
    实验结果
    思考问题
    练习二：特殊的IP地址
    实验内容
    实验截屏
    实验截屏
    实验截屏
    思考问题
    练习三：IP数据报分片
    实验内容
    实验截屏
    实验截屏
    思考问题
    实验七 传输控制协议（TCP）
    一.实验目的
    二.实验环境
    三．实验内容
    练习一：察看TCP连接的建立和释放
    实验内容
    实验结果
    思考问题
    练习二：利用协议编辑器编辑并发送TCP数据包
    实验内容
    实验结果
    思考问题
    练习三：TCP的重传机制
    实验内容
    实验结果
    思考问题
    实验22 协议生成器与触发器
    一.实验目的
    二.实验环境
    三.实验内容
    练习一：使用触发器完成ARP协议的请求和应答过程
    实验内容
    实验结果
    练习二：ICMP数据帧转发
    实验内容
    实验截屏
    练习三：自定义协议
    实验内容
    实验截屏
    思考问题
    实验24 自定义协议通信
    一.实验目的
    二.实验环境
    三.实验内容
    练习1 自定义协议通信
    实验内容
    实验结果截屏
    思考问题

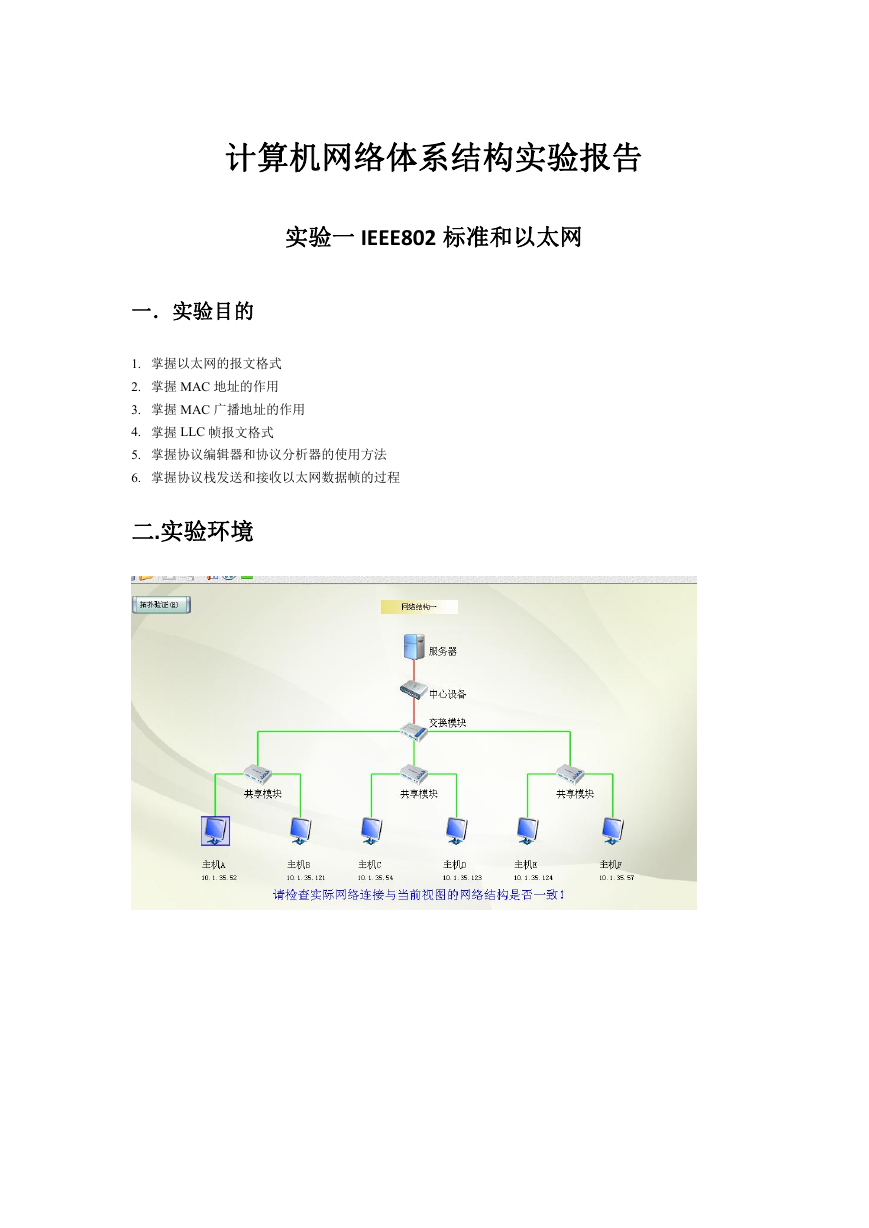

    计算机网络体系结构实验报告 实验一 IEEE802 标准和以太网 一．实验目的 1. 掌握以太网的报文格式 2. 掌握 MAC 地址的作用 3. 掌握 MAC 广播地址的作用 4. 掌握 LLC 帧报文格式 5. 掌握协议编辑器和协议分析器的使用方法 6. 掌握协议栈发送和接收以太网数据帧的过程 二.实验环境

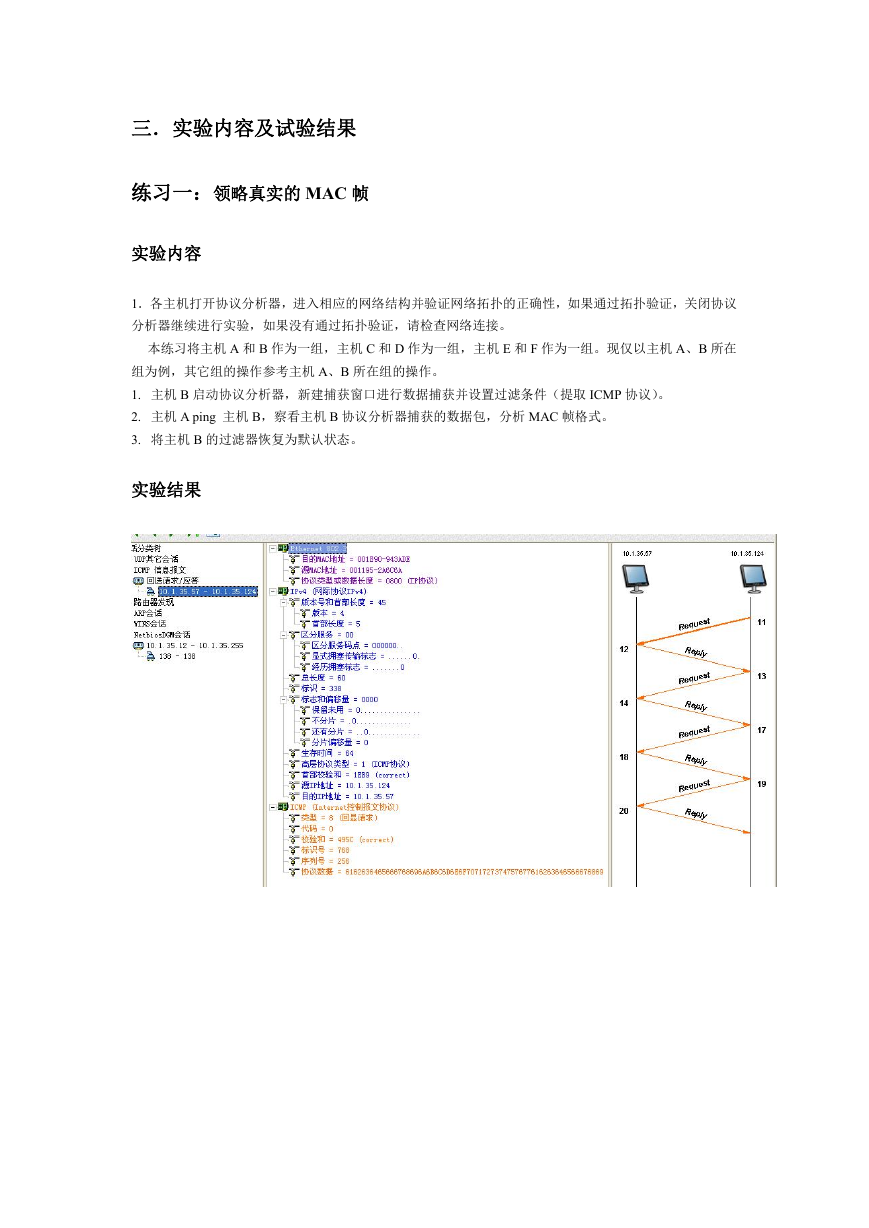

    三．实验内容及试验结果 练习一：领略真实的 MAC 帧 实验内容 1．各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议 分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。 本练习将主机 A 和 B 作为一组，主机 C 和 D 作为一组，主机 E 和 F 作为一组。现仅以主机 A、B 所在 组为例，其它组的操作参考主机 A、B 所在组的操作。 1. 主机 B 启动协议分析器，新建捕获窗口进行数据捕获并设置过滤条件（提取 ICMP 协议）。 2. 主机 A ping 主机 B，察看主机 B 协议分析器捕获的数据包，分析 MAC 帧格式。 3. 将主机 B 的过滤器恢复为默认状态。 实验结果

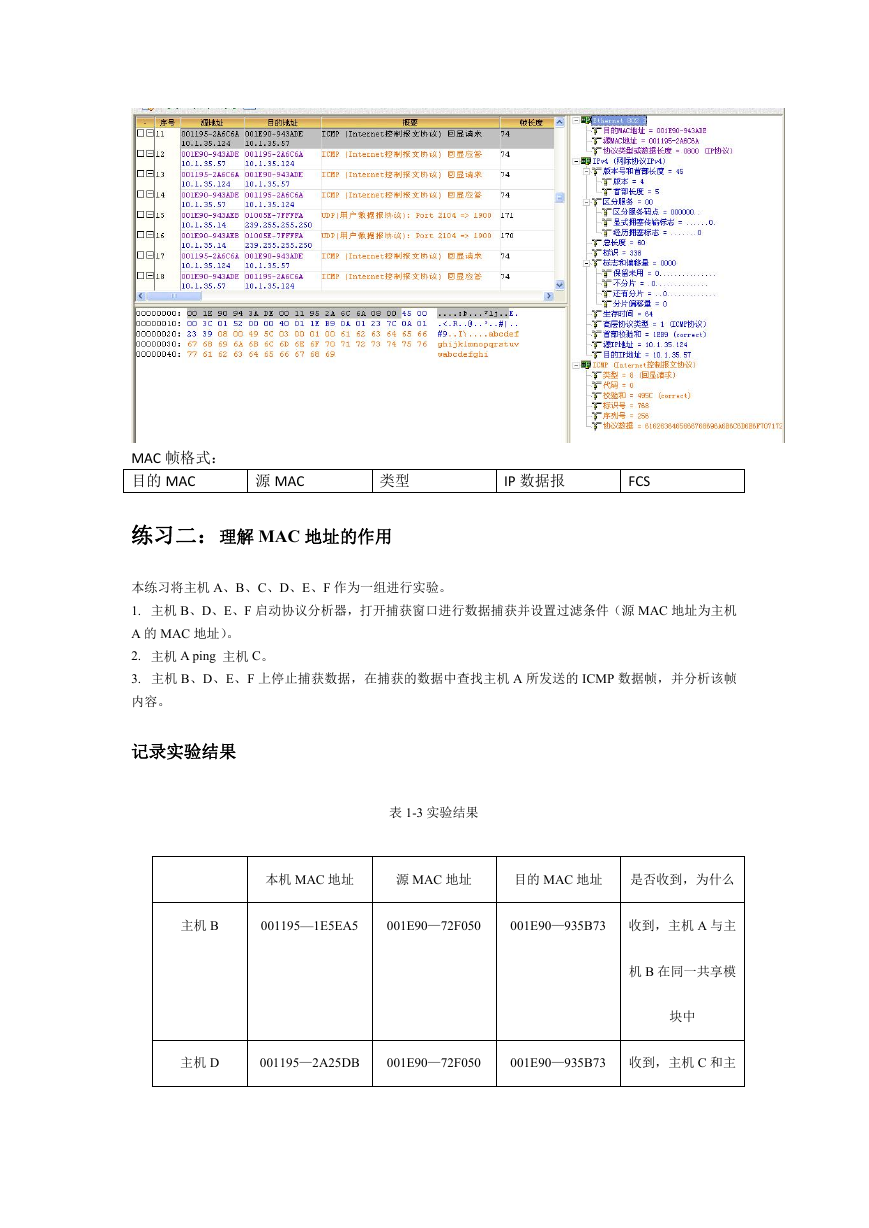

    MAC 帧格式： 目的 MAC 源 MAC 类型 IP 数据报 FCS 练习二：理解 MAC 地址的作用 本练习将主机 A、B、C、D、E、F 作为一组进行实验。 1. 主机 B、D、E、F 启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（源 MAC 地址为主机 A 的 MAC 地址）。 2. 主机 A ping 主机 C。 3. 主机 B、D、E、F 上停止捕获数据，在捕获的数据中查找主机 A 所发送的 ICMP 数据帧，并分析该帧 内容。 记录实验结果 表 1-3 实验结果 本机 MAC 地址 源 MAC 地址 目的 MAC 地址 是否收到，为什么 主机 B 001195—1E5EA5 001E90—72F050 001E90—935B73 收到，主机 A 与主 主机 D 001195—2A25DB 001E90—72F050 001E90—935B73 收到，主机 C 和主 机 B 在同一共享模 块中

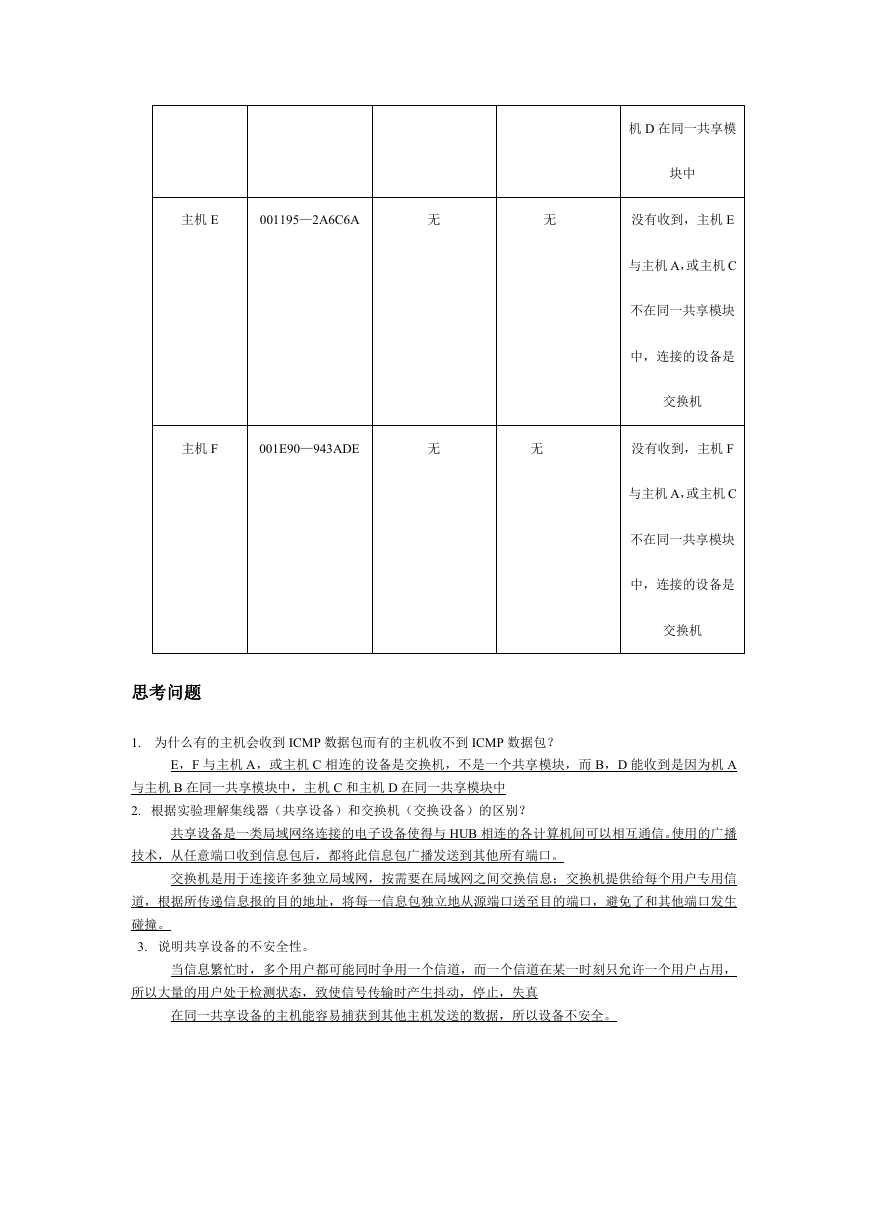

    主机 E 001195—2A6C6A 无 无 没有收到，主机 E 机 D 在同一共享模 块中 与主机 A，或主机 C 不在同一共享模块 中，连接的设备是 交换机 主机 F 001E90—943ADE 无 无 没有收到，主机 F 与主机 A，或主机 C 不在同一共享模块 中，连接的设备是 交换机 思考问题 1. 为什么有的主机会收到 ICMP 数据包而有的主机收不到 ICMP 数据包？ E，F 与主机 A，或主机 C 相连的设备是交换机，不是一个共享模块，而 B，D 能收到是因为机 A 与主机 B 在同一共享模块中，主机 C 和主机 D 在同一共享模块中 2. 根据实验理解集线器（共享设备）和交换机（交换设备）的区别？ 共享设备是一类局域网络连接的电子设备使得与 HUB 相连的各计算机间可以相互通信。使用的广播 技术，从任意端口收到信息包后，都将此信息包广播发送到其他所有端口。 交换机是用于连接许多独立局域网，按需要在局域网之间交换信息；交换机提供给每个用户专用信 道，根据所传递信息报的目的地址，将每一信息包独立地从源端口送至目的端口，避免了和其他端口发生 碰撞。 3. 说明共享设备的不安全性。 当信息繁忙时，多个用户都可能同时争用一个信道，而一个信道在某一时刻只允许一个用户占用， 所以大量的用户处于检测状态，致使信号传输时产生抖动，停止，失真 在同一共享设备的主机能容易捕获到其他主机发送的数据，所以设备不安全。

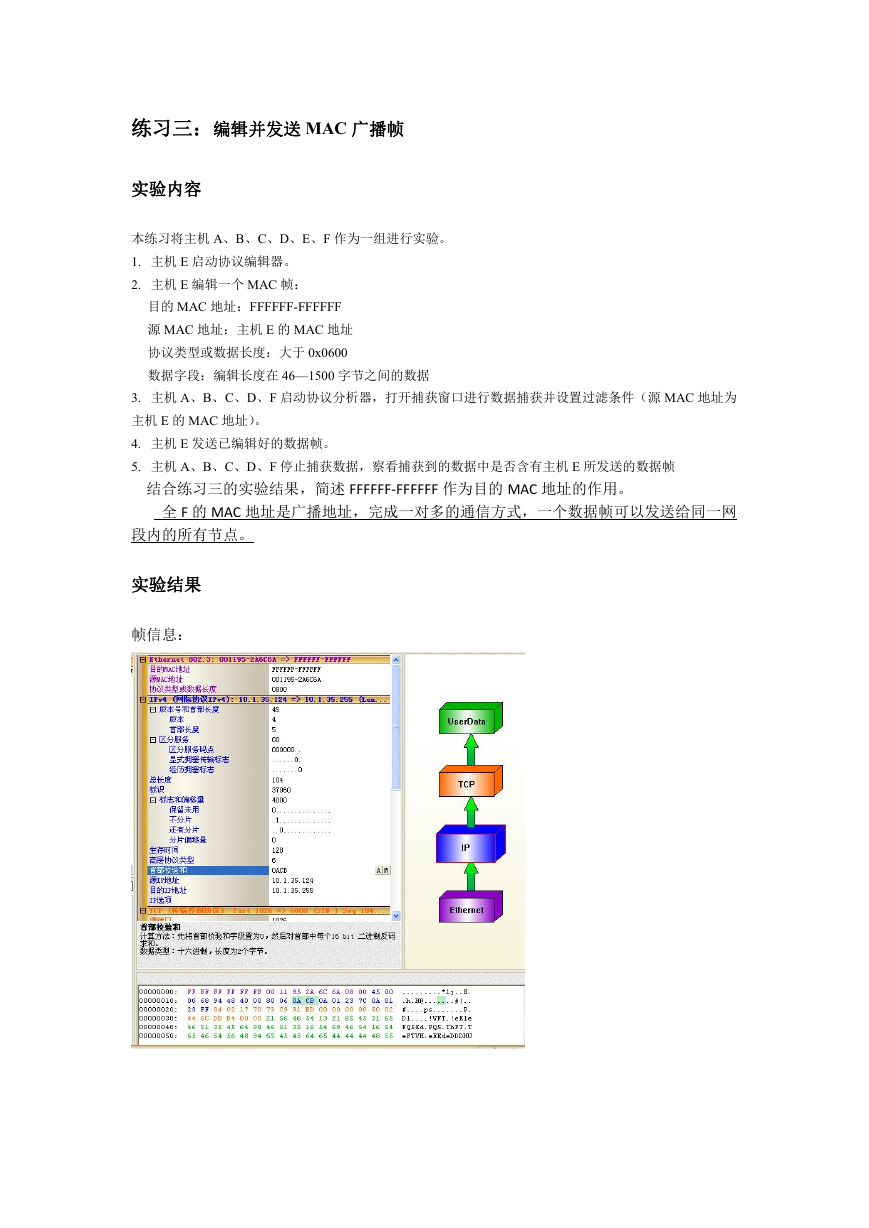

    练习三：编辑并发送 MAC 广播帧 实验内容 本练习将主机 A、B、C、D、E、F 作为一组进行实验。 1. 主机 E 启动协议编辑器。 2. 主机 E 编辑一个 MAC 帧： 目的 MAC 地址：FFFFFF-FFFFFF 源 MAC 地址：主机 E 的 MAC 地址 协议类型或数据长度：大于 0x0600 数据字段：编辑长度在 46—1500 字节之间的数据 3. 主机 A、B、C、D、F 启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（源 MAC 地址为 主机 E 的 MAC 地址）。 4. 主机 E 发送已编辑好的数据帧。 5. 主机 A、B、C、D、F 停止捕获数据，察看捕获到的数据中是否含有主机 E 所发送的数据帧 结合练习三的实验结果，简述 FFFFFF-FFFFFF 作为目的 MAC 地址的作用。 全 F 的 MAC 地址是广播地址，完成一对多的通信方式，一个数据帧可以发送给同一网 段内的所有节点。 实验结果 帧信息：

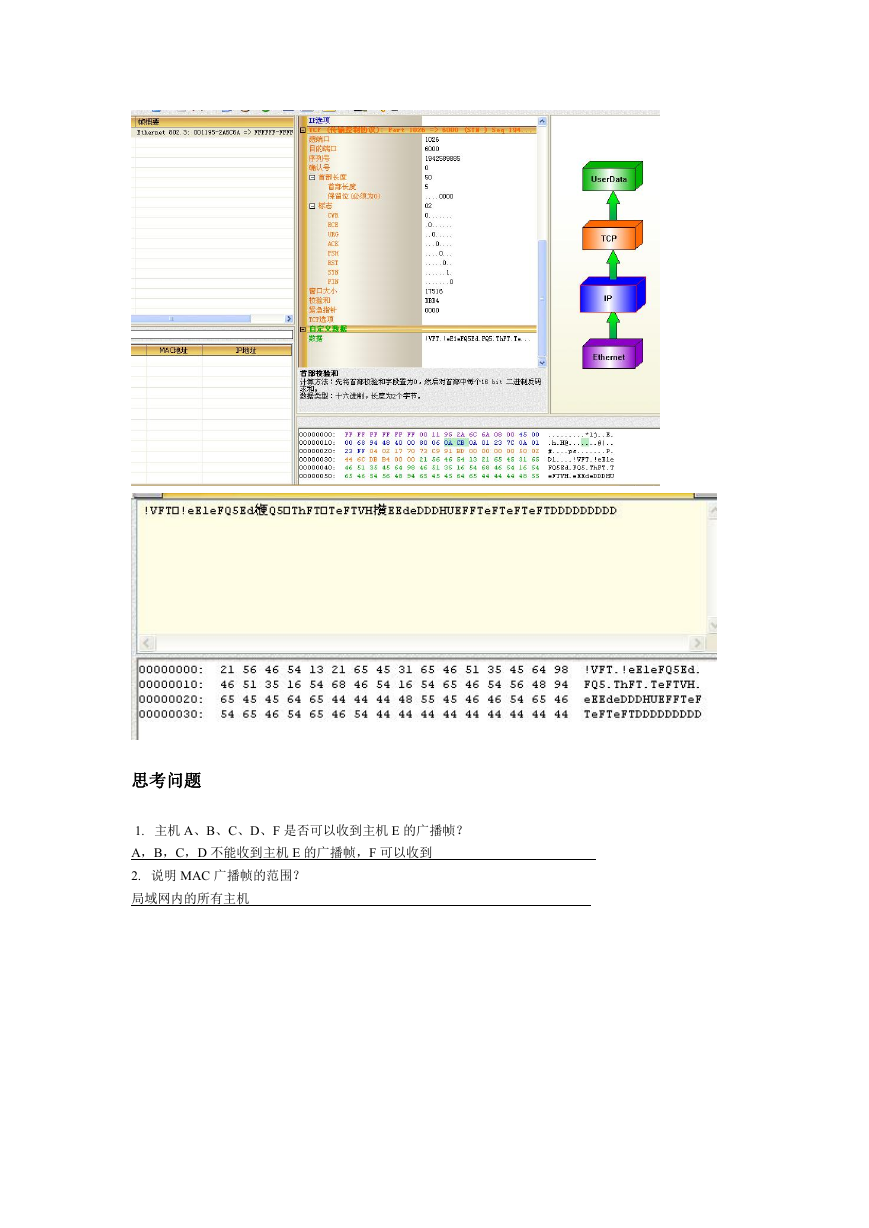

    思考问题 1. 主机 A、B、C、D、F 是否可以收到主机 E 的广播帧？ A，B，C，D 不能收到主机 E 的广播帧，F 可以收到 2. 说明 MAC 广播帧的范围？ 局域网内的所有主机

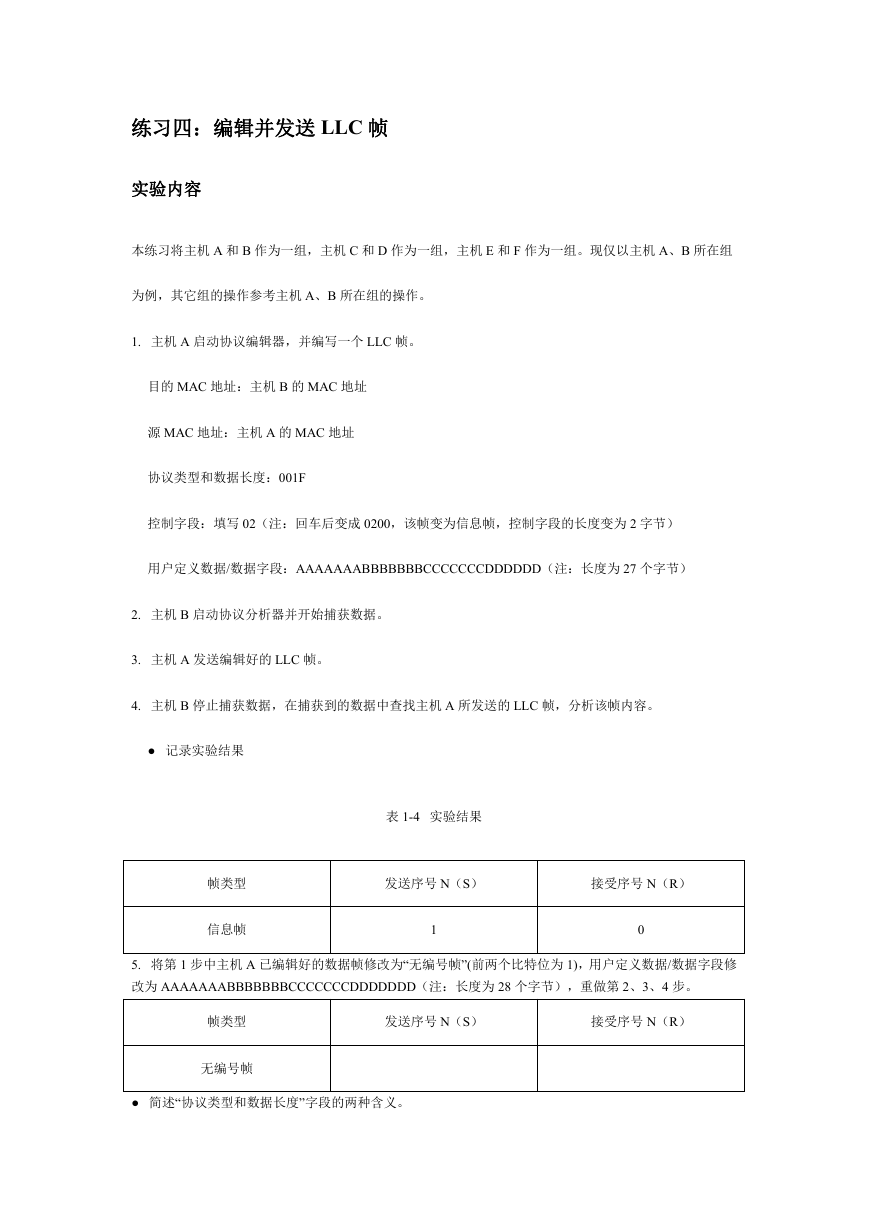

    练习四：编辑并发送 LLC 帧 实验内容 本练习将主机 A 和 B 作为一组，主机 C 和 D 作为一组，主机 E 和 F 作为一组。现仅以主机 A、B 所在组 为例，其它组的操作参考主机 A、B 所在组的操作。 1. 主机 A 启动协议编辑器，并编写一个 LLC 帧。 目的 MAC 地址：主机 B 的 MAC 地址 源 MAC 地址：主机 A 的 MAC 地址 协议类型和数据长度：001F 控制字段：填写 02（注：回车后变成 0200，该帧变为信息帧，控制字段的长度变为 2 字节） 用户定义数据/数据字段：AAAAAAABBBBBBBCCCCCCCDDDDDD（注：长度为 27 个字节） 2. 主机 B 启动协议分析器并开始捕获数据。 3. 主机 A 发送编辑好的 LLC 帧。 4. 主机 B 停止捕获数据，在捕获到的数据中查找主机 A 所发送的 LLC 帧，分析该帧内容。 ● 记录实验结果 表 1-4 实验结果 帧类型 信息帧 发送序号 N（S） 接受序号 N（R） 1 0 5. 将第 1 步中主机 A 已编辑好的数据帧修改为“无编号帧”(前两个比特位为 1)，用户定义数据/数据字段修 改为 AAAAAAABBBBBBBCCCCCCCDDDDDDD（注：长度为 28 个字节），重做第 2、3、4 步。 帧类型 无编号帧 发送序号 N（S） 接受序号 N（R） ● 简述“协议类型和数据长度”字段的两种含义。

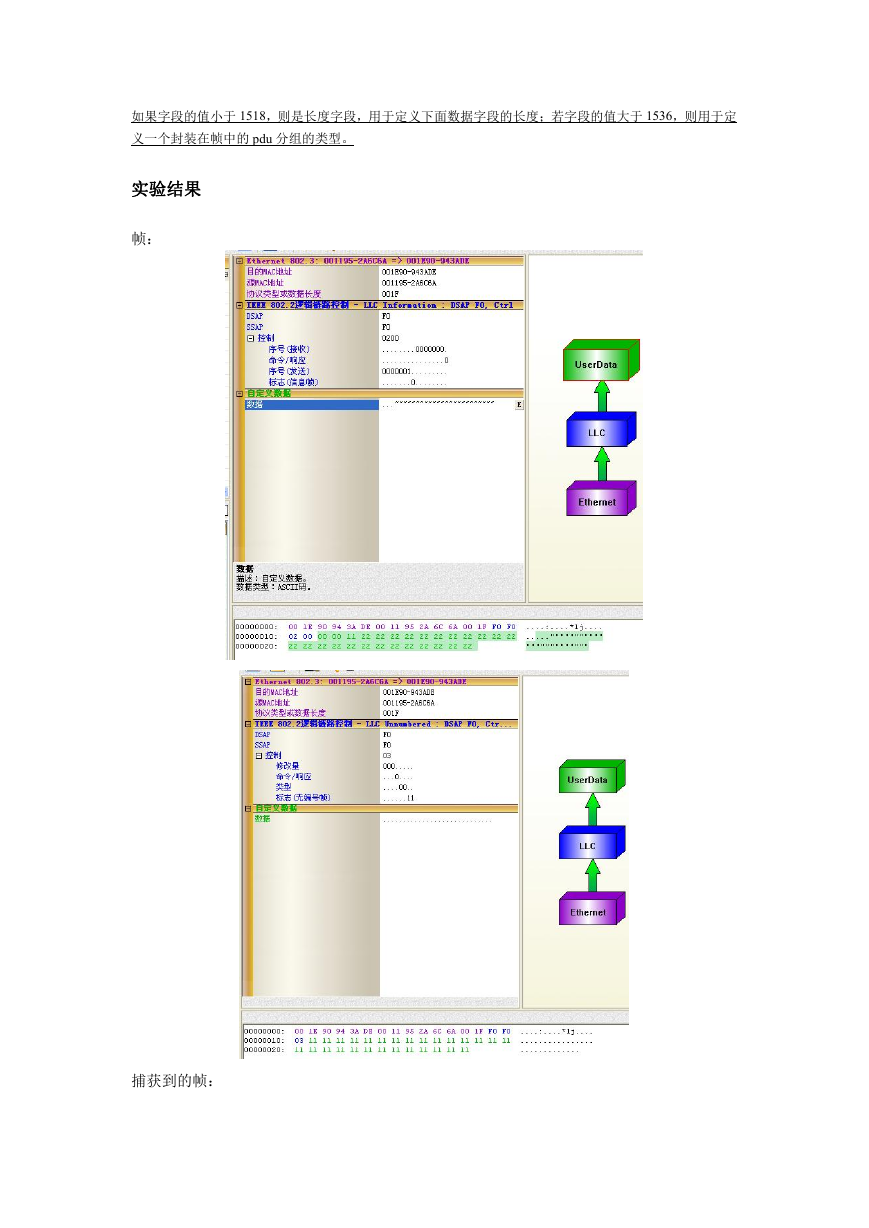

    如果字段的值小于 1518，则是长度字段，用于定义下面数据字段的长度；若字段的值大于 1536，则用于定 义一个封装在帧中的 pdu 分组的类型。 实验结果 帧： 捕获到的帧：
