2012 年注册电气工程师供配电专业知识考试上午卷一、单项选择题（共 40 题，每题 1 分，每题的备选项中只有 1 个符合题意） 1、对所有人来说，在手握电极时 15～100Hz 交流电流通过人体，能自行摆脱的电极的电流有效值应为下列哪一项?（ A．50A B．30mA C．10mA D．5mA ） 2、在电气专用房间，为防止人体直接接触位于其上方的低压裸带电导体引起的直接接触电击事故，应将此导体置于伸臂范围以外，裸带电体至地面的垂直净距不小于下列哪一个值? （） A．2．2m B．2．5m C．2．8m D．3．0m 3、下述哪一项电流值在电流通过人体的效应中被称为“反应阀”?（ A．通过人体能引起任何感觉的小电流 B．能引起肌肉不自觉收缩的接触电流的小值 C．大于 30mA 的电流值 D．能引起心室纤维性颤动的小电流值） 4、 “防间接电击保护”是针对人接触下面哪一部分?（ A．电气装置的带电部分 B．在故障情况下电气装置的外露可导电部分 C．电气装置外(外部)可导电部分 D．电气装置的接地导体） 5、下列哪一项不可以用作低压配电装置的接地极?（ A．埋于地下混凝土内的非预应力钢筋 B．条件允许的埋地敷设的金属水管 C．埋地敷设输送可燃液体或气体的金属管道 D．埋于基础周围的金属物，如护坡桩等） 6、楼栋 25 层普通住宅，建筑高度为 73m，根据当地航空部分要求需设置航空障碍标志灯，已知该楼内消防设备用电按一级负荷供电，客梯、生活水泵电力及楼梯照明按二级负荷供电，除航空障碍标志灯外，其余用电设备按三级负荷供电，该楼的航空障碍标志灯按下列哪一项 1

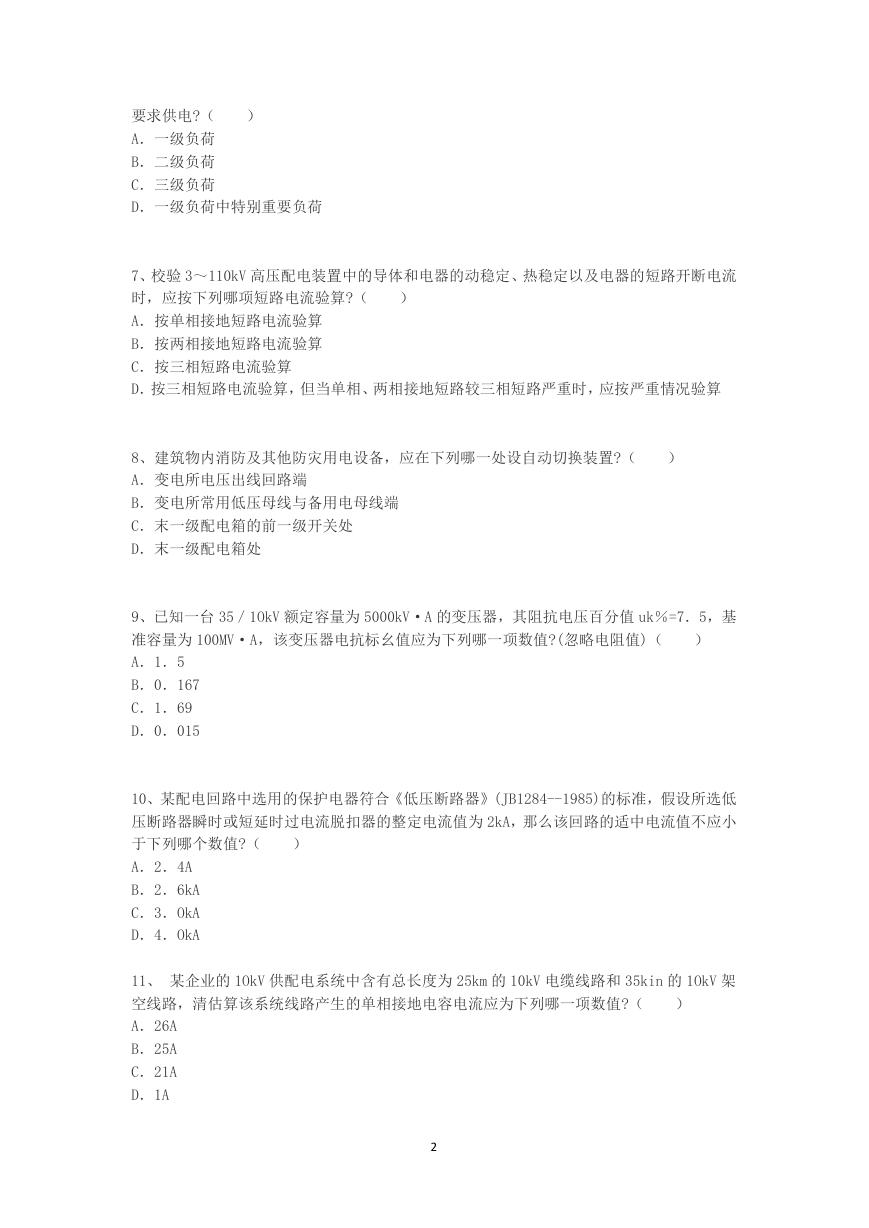

）要求供电?（ A．一级负荷 B．二级负荷 C．三级负荷 D．一级负荷中特别重要负荷 7、校验 3～110kV 高压配电装置中的导体和电器的动稳定、热稳定以及电器的短路开断电流时，应按下列哪项短路电流验算?（ A．按单相接地短路电流验算 B．按两相接地短路电流验算 C．按三相短路电流验算 D．按三相短路电流验算，但当单相、两相接地短路较三相短路严重时，应按严重情况验算） 8、建筑物内消防及其他防灾用电设备，应在下列哪一处设自动切换装置?（ A．变电所电压出线回路端 B．变电所常用低压母线与备用电母线端 C．末一级配电箱的前一级开关处 D．末一级配电箱处） 9、已知一台 35／1OkV 额定容量为 5000kV·A 的变压器，其阻抗电压百分值 uk％=7．5，基准容量为 100MV·A，该变压器电抗标幺值应为下列哪一项数值?(忽略电阻值)（ A．1．5 B．0．167 C．1．69 D．0．015 ） 10、某配电回路中选用的保护电器符合《低压断路器》(JB1284--1985)的标准，假设所选低压断路器瞬时或短延时过电流脱扣器的整定电流值为 2kA，那么该回路的适中电流值不应小于下列哪个数值?（ A．2．4A B．2．6kA C．3．OkA D．4．OkA ） 11、某企业的 1OkV 供配电系统中含有总长度为 25km 的 10kV 电缆线路和 35kin 的 1OkV 架空线路，清估算该系统线路产生的单相接地电容电流应为下列哪一项数值?（ A．26A B．25A C．21A D．1A ） 2

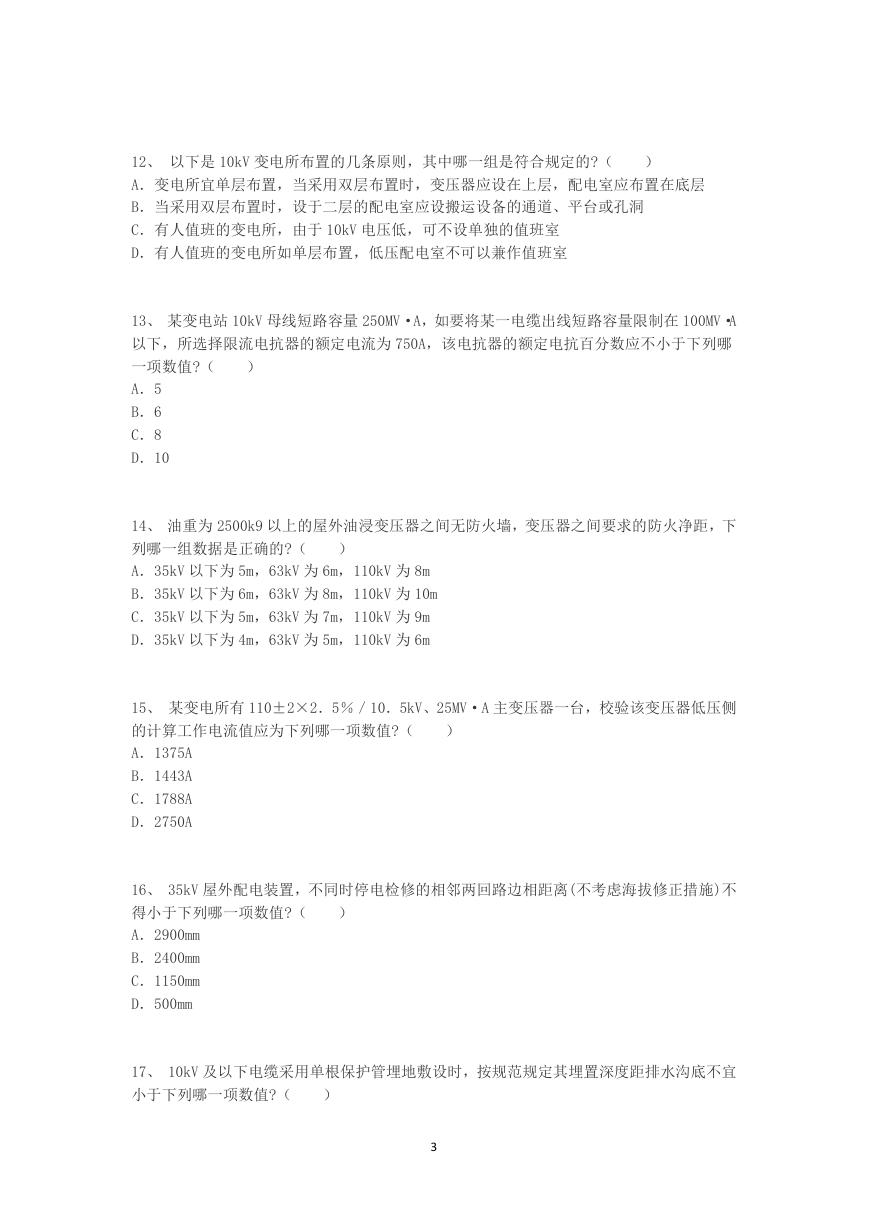

12、以下是 10kV 变电所布置的几条原则，其中哪一组是符合规定的?（ A．变电所宜单层布置，当采用双层布置时，变压器应设在上层，配电室应布置在底层 B．当采用双层布置时，设于二层的配电室应设搬运设备的通道、平台或孔洞 C．有人值班的变电所，由于 10kV 电压低，可不设单独的值班室 D．有人值班的变电所如单层布置，低压配电室不可以兼作值班室）） 13、某变电站 10kV 母线短路容量 250MV·A，如要将某一电缆出线短路容量限制在 100MV·A 以下，所选择限流电抗器的额定电流为 750A，该电抗器的额定电抗百分数应不小于下列哪一项数值?（ A．5 B．6 C．8 D．10 14、油重为 2500k9 以上的屋外油浸变压器之间无防火墙，变压器之间要求的防火净距，下列哪一组数据是正确的?（ A．35kV 以下为 5m，63kV 为 6m，110kV 为 8m B．35kV 以下为 6m，63kV 为 8m，110kV 为 10m C．35kV 以下为 5m，63kV 为 7m，110kV 为 9m D．35kV 以下为 4m，63kV 为 5m，110kV 为 6m ） 15、某变电所有 110±2×2．5％／10．5kV、25MV·A 主变压器一台，校验该变压器低压侧的计算工作电流值应为下列哪一项数值?（ A．1375A B．1443A C．1788A D．2750A ） 16、 35kV 屋外配电装置，不同时停电检修的相邻两回路边相距离(不考虑海拔修正措施)不得小于下列哪一项数值?（ A．2900mm B．2400mm C．1150mm D．500mm ） 17、 10kV 及以下电缆采用单根保护管埋地敷设时，按规范规定其埋置深度距排水沟底不宜小于下列哪一项数值?（） 3

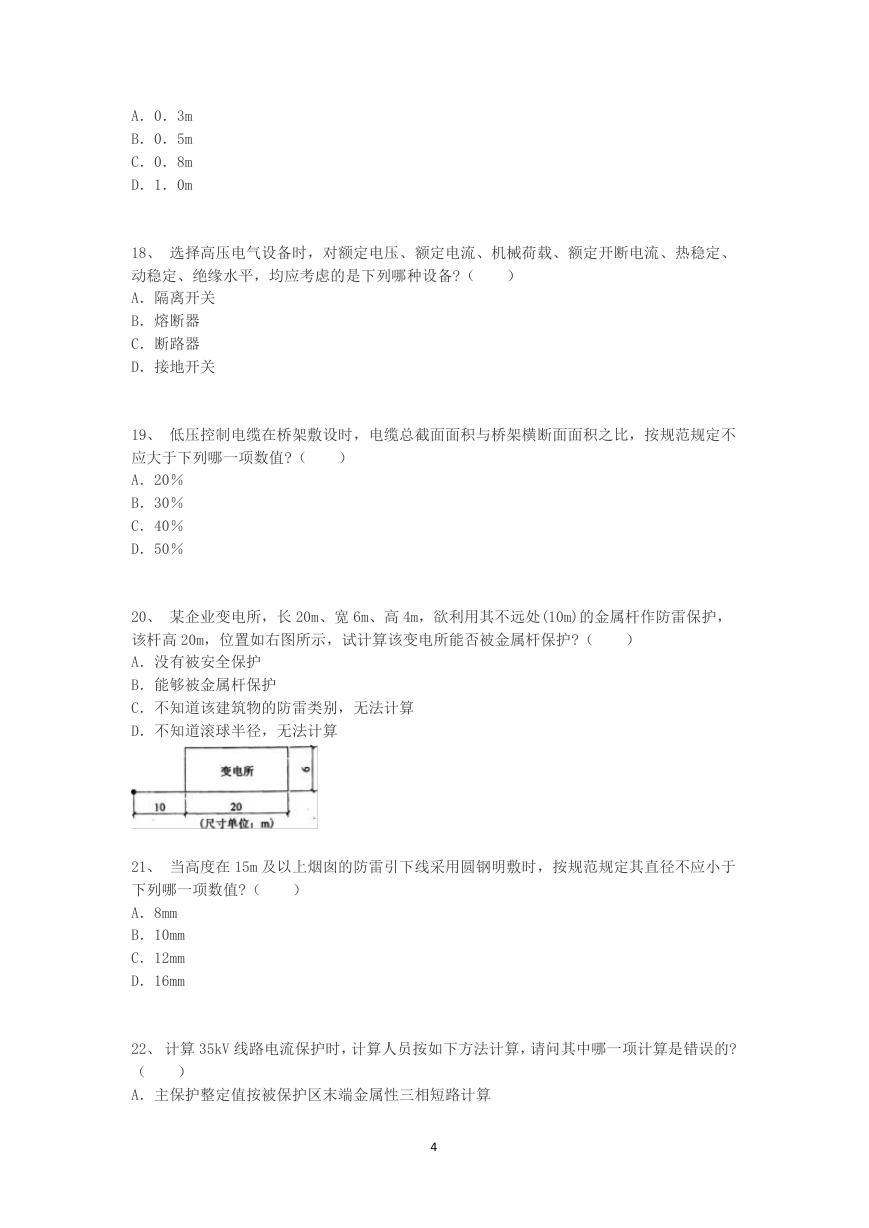

A．0．3m B．0．5m C．0．8m D．1．0m 18、选择高压电气设备时，对额定电压、额定电流、机械荷载、额定开断电流、热稳定、动稳定、绝缘水平，均应考虑的是下列哪种设备?（ A．隔离开关 B．熔断器 C．断路器 D．接地开关） 19、低压控制电缆在桥架敷设时，电缆总截面面积与桥架横断面面积之比，按规范规定不应大于下列哪一项数值?（ A．20％ B．30％ C．40％ D．50％） 20、某企业变电所，长 20m、宽 6m、高 4m，欲利用其不远处(10m)的金属杆作防雷保护，该杆高 20m，位置如右图所示，试计算该变电所能否被金属杆保护?（ A．没有被安全保护 B．能够被金属杆保护 C．不知道该建筑物的防雷类别，无法计算 D．不知道滚球半径，无法计算）） 21、当高度在 15m 及以上烟囱的防雷引下线采用圆钢明敷时，按规范规定其直径不应小于下列哪一项数值?（ A．8mm B．10mm C．12mm D．16mm 22、计算 35kV 线路电流保护时，计算人员按如下方法计算，请问其中哪一项计算是错误的? （ A．主保护整定值按被保护区末端金属性三相短路计算） 4

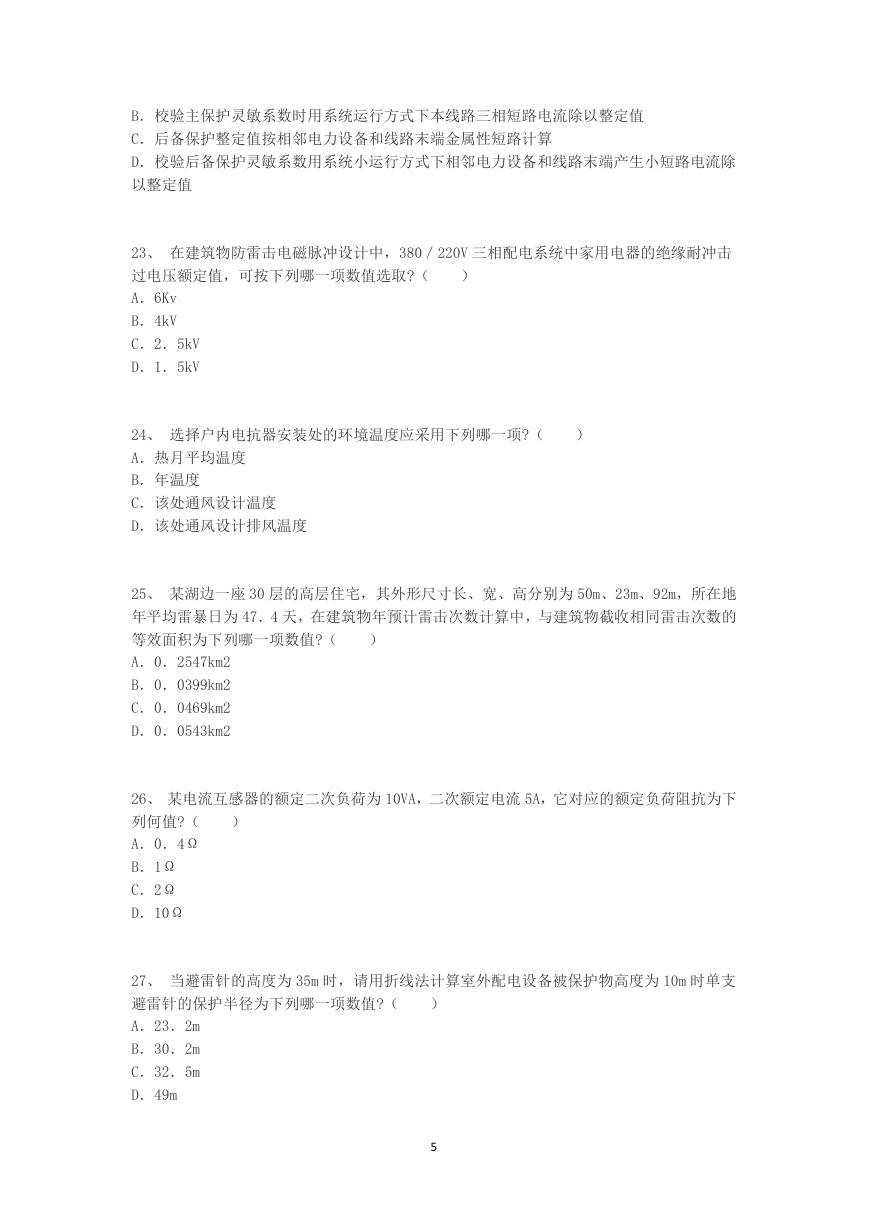

B．校验主保护灵敏系数时用系统运行方式下本线路三相短路电流除以整定值 C．后备保护整定值按相邻电力设备和线路末端金属性短路计算 D．校验后备保护灵敏系数用系统小运行方式下相邻电力设备和线路末端产生小短路电流除以整定值 23、在建筑物防雷击电磁脉冲设计中，380／220V 三相配电系统中家用电器的绝缘耐冲击过电压额定值，可按下列哪一项数值选取?（ A．6Kv B．4kV C．2．5kV D．1．5kV ） 24、选择户内电抗器安装处的环境温度应采用下列哪一项?（ A．热月平均温度 B．年温度 C．该处通风设计温度 D．该处通风设计排风温度） 25、某湖边一座 30 层的高层住宅，其外形尺寸长、宽、高分别为 50m、23m、92m，所在地年平均雷暴日为 47．4 天，在建筑物年预计雷击次数计算中，与建筑物截收相同雷击次数的等效面积为下列哪一项数值?（ A．0．2547km2 B．0．0399km2 C．0．0469km2 D．0．0543km2 ）） 26、某电流互感器的额定二次负荷为 10VA，二次额定电流 5A，它对应的额定负荷阻抗为下列何值?（ A．0．4Ω B．1Ω C．2Ω D．10Ω 27、当避雷针的高度为 35m 时，请用折线法计算室外配电设备被保护物高度为 10m 时单支避雷针的保护半径为下列哪一项数值?（ A．23．2m B．30．2m C．32．5m D．49m ） 5

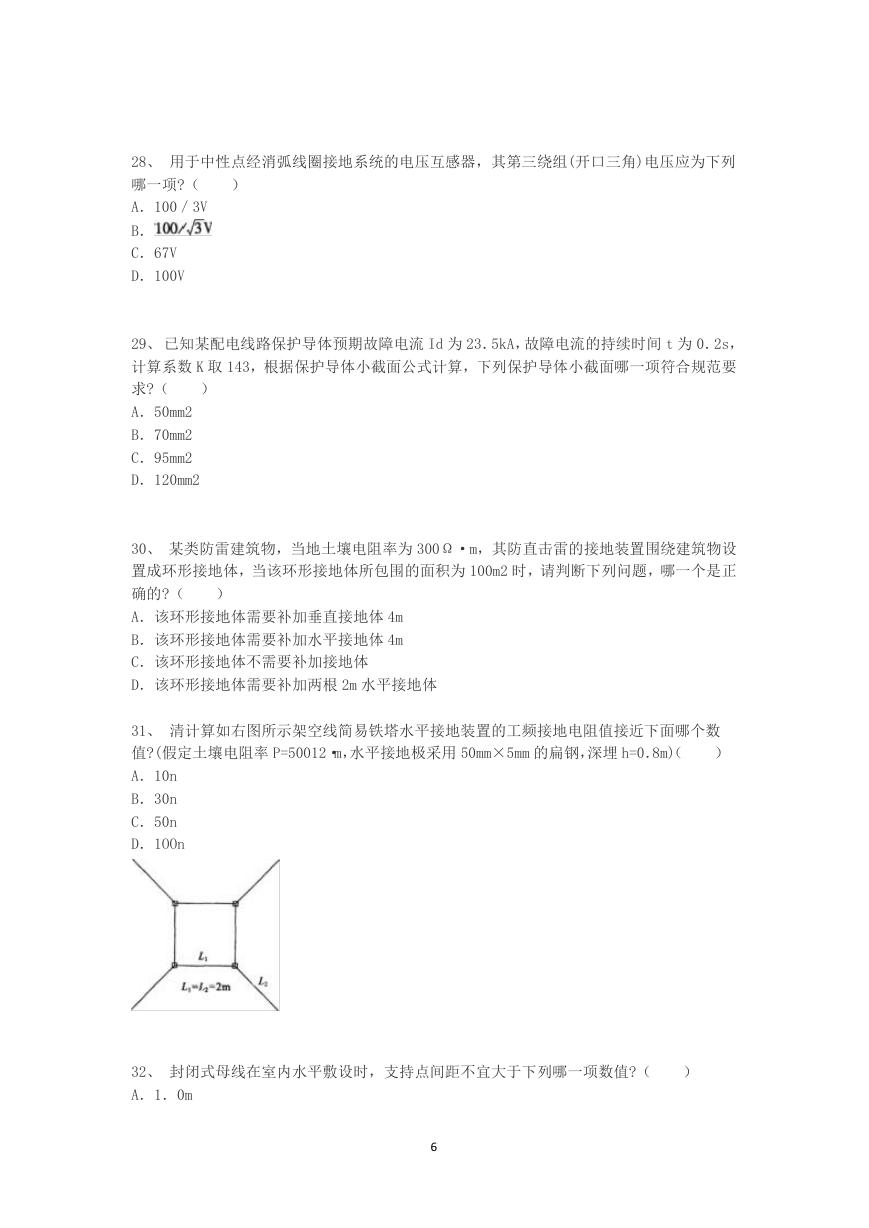

28、用于中性点经消弧线圈接地系统的电压互感器，其第三绕组(开口三角)电压应为下列哪一项?（ A．100／3V ） B． C．67V D．100V ） 29、已知某配电线路保护导体预期故障电流 Id 为 23．5kA，故障电流的持续时间 t 为 0．2s，计算系数 K 取 143，根据保护导体小截面公式计算，下列保护导体小截面哪一项符合规范要求?（ A．50mm2 B．70mm2 C．95mm2 D．120mm2 ） 30、某类防雷建筑物，当地土壤电阻率为 300Ω·m，其防直击雷的接地装置围绕建筑物设置成环形接地体，当该环形接地体所包围的面积为 100m2 时，请判断下列问题，哪一个是正确的?（ A．该环形接地体需要补加垂直接地体 4m B．该环形接地体需要补加水平接地体 4m C．该环形接地体不需要补加接地体 D．该环形接地体需要补加两根 2m 水平接地体 31、清计算如右图所示架空线简易铁塔水平接地装置的工频接地电阻值接近下面哪个数值?(假定土壤电阻率 P=50012·m，水平接地极采用 50mm×5mm 的扁钢，深埋 h=0．8m)（ A．10n B．30n C．50n D．1OOn ） 32、封闭式母线在室内水平敷设时，支持点间距不宜大于下列哪一项数值?（ A．1．0m ） 6

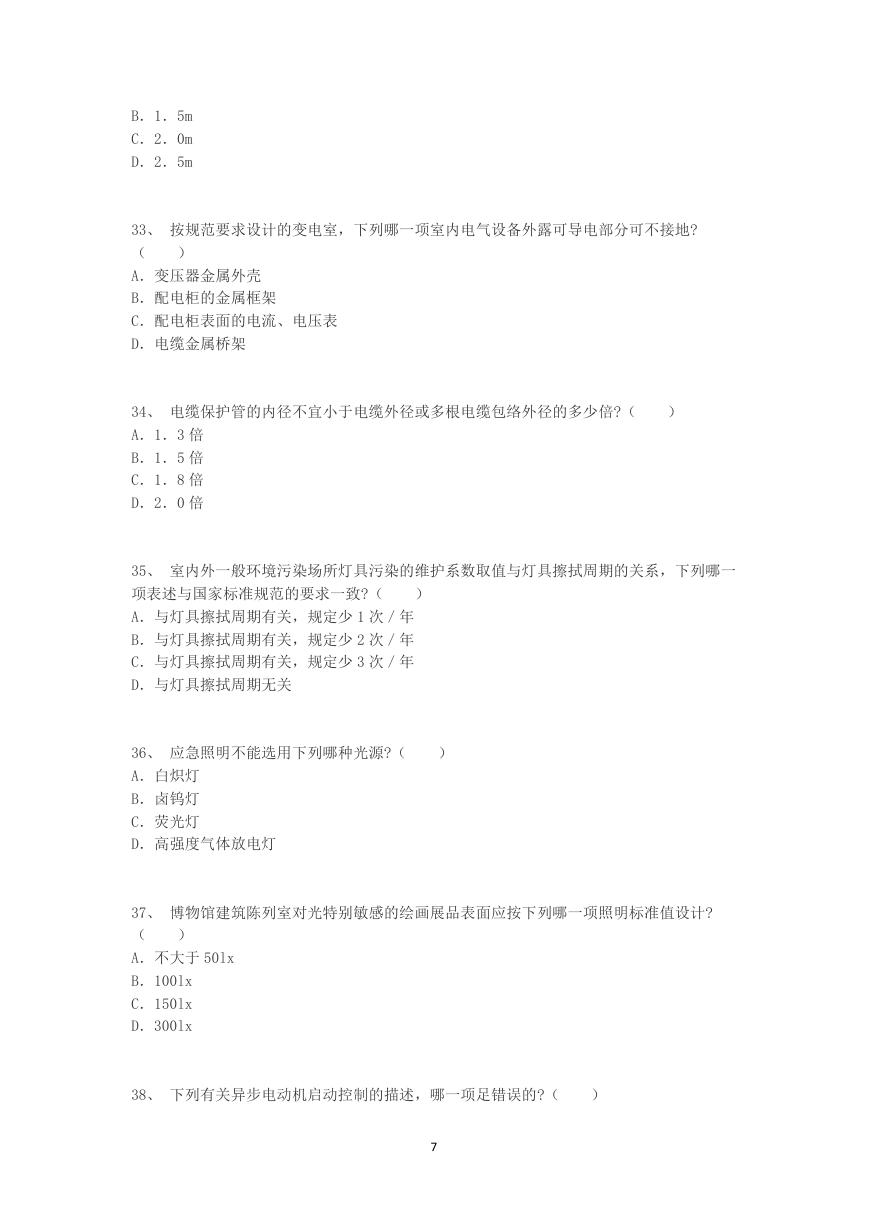

B．1．5m C．2．0m D．2．5m ） 33、按规范要求设计的变电室，下列哪一项室内电气设备外露可导电部分可不接地? （ A．变压器金属外壳 B．配电柜的金属框架 C．配电柜表面的电流、电压表 D．电缆金属桥架 34、电缆保护管的内径不宜小于电缆外径或多根电缆包络外径的多少倍?（ A．1．3 倍 B．1．5 倍 C．1．8 倍 D．2．0 倍） 35、室内外一般环境污染场所灯具污染的维护系数取值与灯具擦拭周期的关系，下列哪一项表述与国家标准规范的要求一致?（ A．与灯具擦拭周期有关，规定少 1 次／年 B．与灯具擦拭周期有关，规定少 2 次／年 C．与灯具擦拭周期有关，规定少 3 次／年 D．与灯具擦拭周期无关） 36、应急照明不能选用下列哪种光源?（ A．白炽灯 B．卤钨灯 C．荧光灯 D．高强度气体放电灯）） 37、博物馆建筑陈列室对光特别敏感的绘画展品表面应按下列哪一项照明标准值设计? （ A．不大于 50lx B．100lx C．150lx D．300lx 38、下列有关异步电动机启动控制的描述，哪一项足错误的?（） 7

A．直接启动时校验在电网形成的电压降不得超过规定值，还应校验其启动功率不得超过供电设备和电网的过载能力 B．降压启动方式即启动时将电源电压降低加到电动机定子绕组上，待电动机接近同步转速后，再将电动机接至电源电压上运行 C．晶闸管交流调压调速的主要优点是简单、便宜、使用维护方便，其缺点为功率损耗高、效率低、谐波大 D．晶闸管交流调压调速，常用的接线方式为．每相电源各串一组双向晶闸管，分别与电动机定子绕组连接，另外电源中性线与电动机绕组的中心点连接） 39、直接型气体放电灯具，平均亮度不小于 500kcd／m2，其遮光角不应小于下列哪一项数值?（ A．10o B．15o C．20o D．30o 40、关于可编程控制器 P1C 的 I／0 接口模块，下列描述哪一项是错误的?（ A．I／O 接口模块是 P1C 中 CPU 与现场输入、输出装置或其他外部设备之间的接口部件 B．P1C 系统通过 I／O 模块与现场设备连接，每个模块都有与之对应的编程地址 C．为满足不同需要，有数字量输入输出模块、模拟量输入输出模块、计数器等特殊功能模块 D．I／O 接口模块必须与 CPU 放置在一起）二、多项选择题（共 30 题，每题 2 分。每题的备选项中有 2 个或 2 个以上符合题意。错选、少选、多选均不得分） 41、在 TN 系统内做总等电位联结的防电击效果优于仅做人工的重复接地，在下列概念中哪几项是正确的?（ A．在建筑物以低压供电，做总等电位联结时，发生接地故障，人体接触电压较低 B．总等电位联结能消除自建筑物外沿金属管线传导来的危险电压引发的电击事故 C．总等电位联结的地下部分接地装置，其有效寿命大大超过人工重复接地装置 D．总等电位联结能将接触电压限制在安全值以下） 42、关于总等电位联结的论述中，下面哪些是错误的?（ A．电气装置外露可导电部分与总接地端子之间的连接线是保护导体 B．电气装置外露可导电部分与装置外可导电部分之间的连接线是总等电位联结导体 C．总接地端子与金属管道之间的连接线是辅助等电位导体 D．总接地端子与接地极之间的连接线是保护导体） 43、供配电系统短路电流计算中，在下列哪些情况下，可不考虑高压异步电动机对短路峰值电流的影响?（） 8
