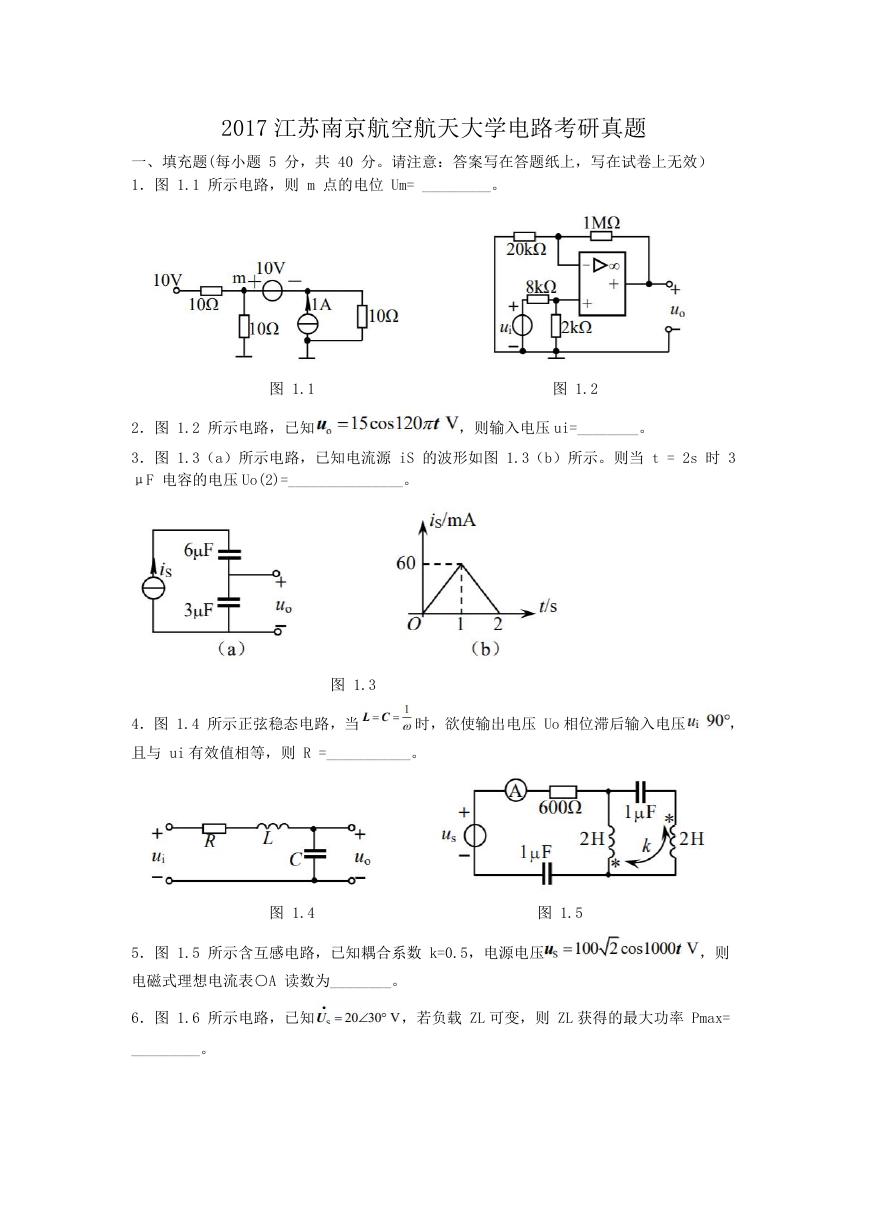

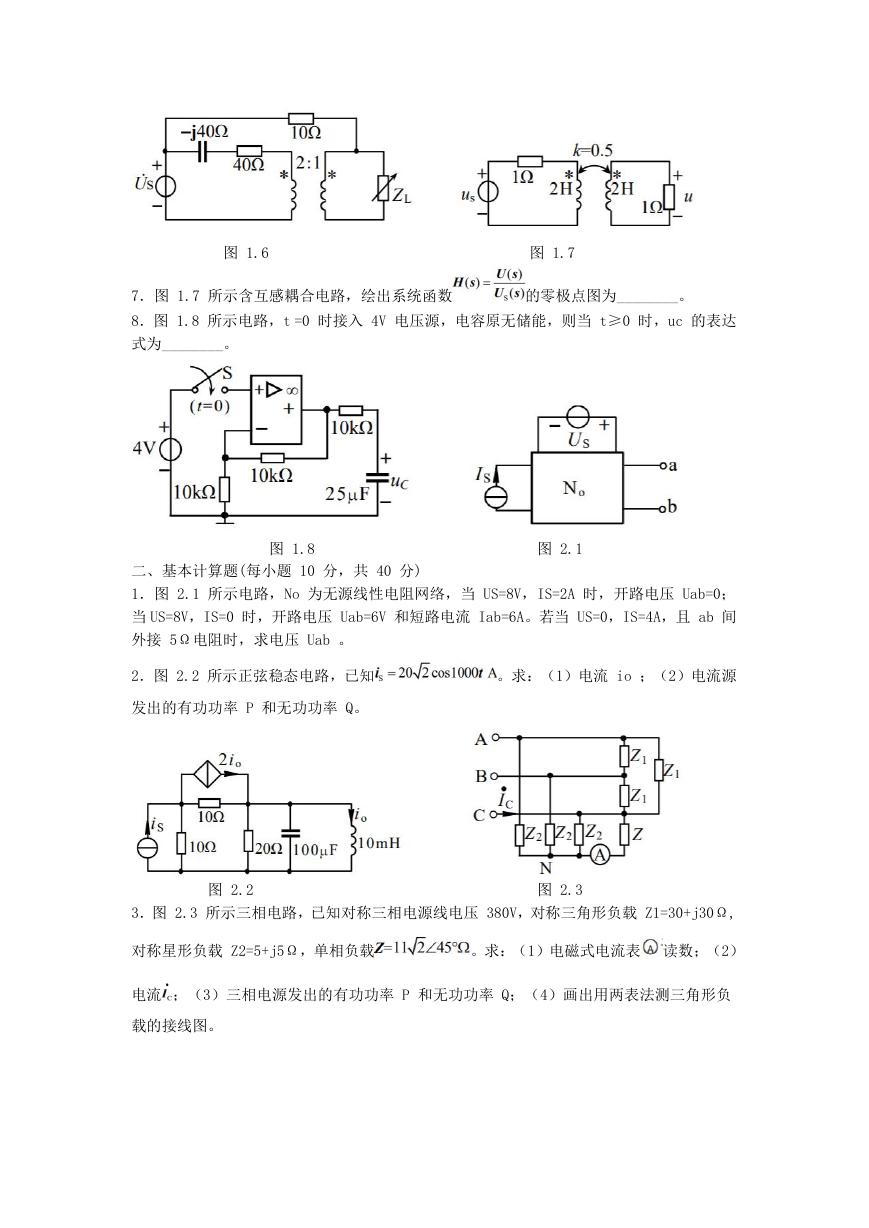

2017 江苏南京航空航天大学电路考研真题一、填充题(每小题 5 分，共 40 分。请注意：答案写在答题纸上，写在试卷上无效） 1．图 1.1 所示电路，则 m 点的电位 Um= _________。图 1.1 图 1.2 2．图 1.2 所示电路，已知，则输入电压 ui=________。 3．图 1.3（a）所示电路，已知电流源 iS 的波形如图 1.3（b）所示。则当 t = 2s 时 3 μF 电容的电压 Uo(2)=_______________。图 1.3 4．图 1.4 所示正弦稳态电路，当时，欲使输出电压 Uo 相位滞后输入电压，且与 ui 有效值相等，则 R =___________。图 1.4 图 1.5 5．图 1.5 所示含互感电路，已知耦合系数 k=0.5，电源电压，则电磁式理想电流表○A 读数为________。 6．图 1.6 所示电路，已知，若负载 ZL 可变，则 ZL 获得的最大功率 Pmax= _________。

图 1.6 图 1.7 7．图 1.7 所示含互感耦合电路，绘出系统函数的零极点图为________。 8．图 1.8 所示电路，t =0 时接入 4V 电压源，电容原无储能，则当 t≥0 时，uc 的表达式为________。图 1.8 图 2.1 二、基本计算题(每小题 10 分，共 40 分) 1．图 2.1 所示电路，No 为无源线性电阻网络，当 US=8V，IS=2A 时，开路电压 Uab=0；当 US=8V，IS=0 时，开路电压 Uab=6V 和短路电流 Iab=6A。若当 US=0，IS=4A，且 ab 间外接 5Ω电阻时，求电压 Uab 。 2．图 2.2 所示正弦稳态电路，已知。求：（1）电流 io ；（2）电流源发出的有功功率 P 和无功功率 Q。图 2.2 图 2.3 3．图 2.3 所示三相电路，已知对称三相电源线电压 380V，对称三角形负载 Z1=30+j30Ω, 对称星形负载 Z2=5+j5Ω，单相负载。求：（1）电磁式电流表读数；（2）电流；（3）三相电源发出的有功功率 P 和无功功率 Q；（4）画出用两表法测三角形负载的接线图。

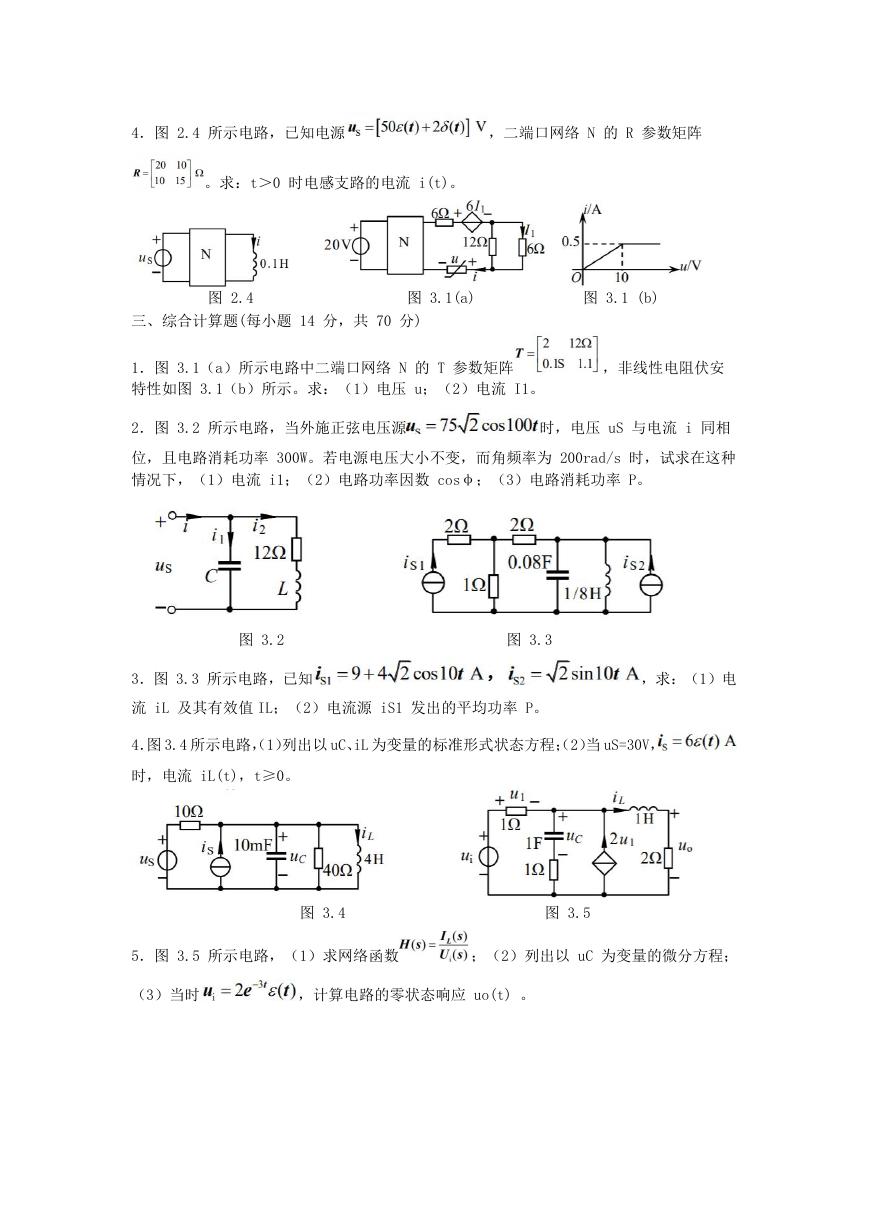

4．图 2.4 所示电路，已知电源，二端口网络 N 的 R 参数矩阵。求：t＞0 时电感支路的电流 i(t)。图 2.4 图 3.1(a) 图 3.1 (b) 三、综合计算题(每小题 14 分，共 70 分) 1．图 3.1（a）所示电路中二端口网络 N 的 T 参数矩阵特性如图 3.1（b）所示。求：（1）电压 u；（2）电流 I1。，非线性电阻伏安 2．图 3.2 所示电路，当外施正弦电压源时，电压 uS 与电流 i 同相位，且电路消耗功率 300W。若电源电压大小不变，而角频率为 200rad/s 时，试求在这种情况下，（1）电流 i1；（2）电路功率因数 cosφ；（3）电路消耗功率 P。图 3.2 图 3.3 3．图 3.3 所示电路，已知，求：（1）电流 iL 及其有效值 IL；（2）电流源 iS1 发出的平均功率 P。 4．图 3.4 所示电路，（1）列出以 uC、iL 为变量的标准形式状态方程；（2）当 uS=30V，时，电流 iL(t)，t≥0。图 3.4 图 3.5 5．图 3.5 所示电路，（1）求网络函数；（2）列出以 uC 为变量的微分方程；（3）当时，计算电路的零状态响应 uo(t) 。
