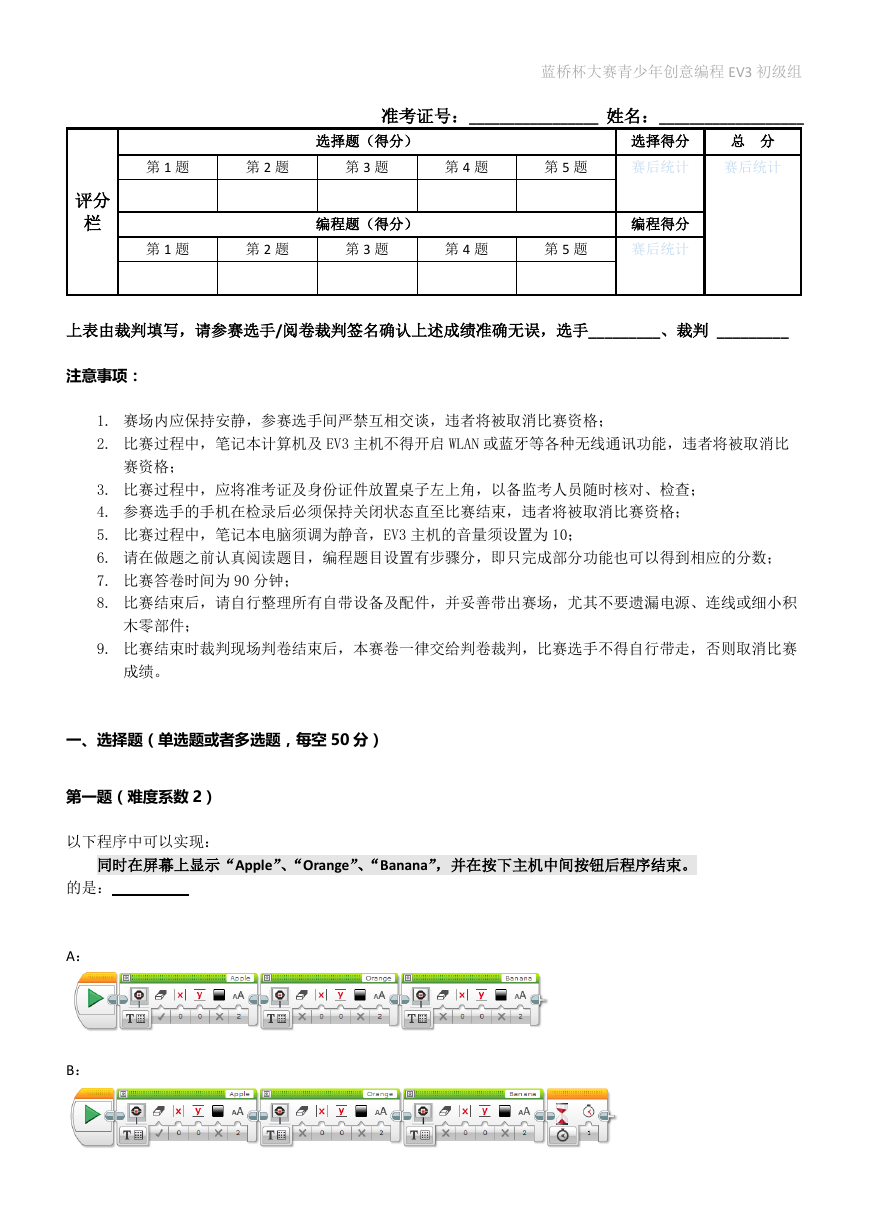

蓝桥杯大赛青少年创意编程 EV3 初级组准考证号：_________________ 姓名：___________________ 选择题（得分）选择得分总分第 1 题第 2 题第 3 题第 4 题第 5 题赛后统计赛后统计评分栏第 1 题编程题（得分）第 2 题第 3 题第 4 题第 5 题编程得分赛后统计上表由裁判填写，请参赛选手/阅卷裁判签名确认上述成绩准确无误，选手_________、裁判 _________ 注意事项： 1. 赛场内应保持安静，参赛选手间严禁互相交谈，违者将被取消比赛资格； 2. 比赛过程中，笔记本计算机及 EV3 主机不得开启 WLAN 或蓝牙等各种无线通讯功能，违者将被取消比赛资格； 3. 比赛过程中，应将准考证及身份证件放置桌子左上角，以备监考人员随时核对、检查； 4. 参赛选手的手机在检录后必须保持关闭状态直至比赛结束，违者将被取消比赛资格； 5. 比赛过程中，笔记本电脑须调为静音，EV3 主机的音量须设置为 10； 6. 请在做题之前认真阅读题目，编程题目设置有步骤分，即只完成部分功能也可以得到相应的分数； 7. 比赛答卷时间为 90 分钟； 8. 比赛结束后，请自行整理所有自带设备及配件，并妥善带出赛场，尤其不要遗漏电源、连线或细小积木零部件； 9. 比赛结束时裁判现场判卷结束后，本赛卷一律交给判卷裁判，比赛选手不得自行带走，否则取消比赛成绩。一、选择题（单选题或者多选题，每空 50 分）第一题（难度系数 2）以下程序中可以实现：同时在屏幕上显示“Apple”、“Orange”、“Banana”，并在按下主机中间按钮后程序结束。的是： A： B：

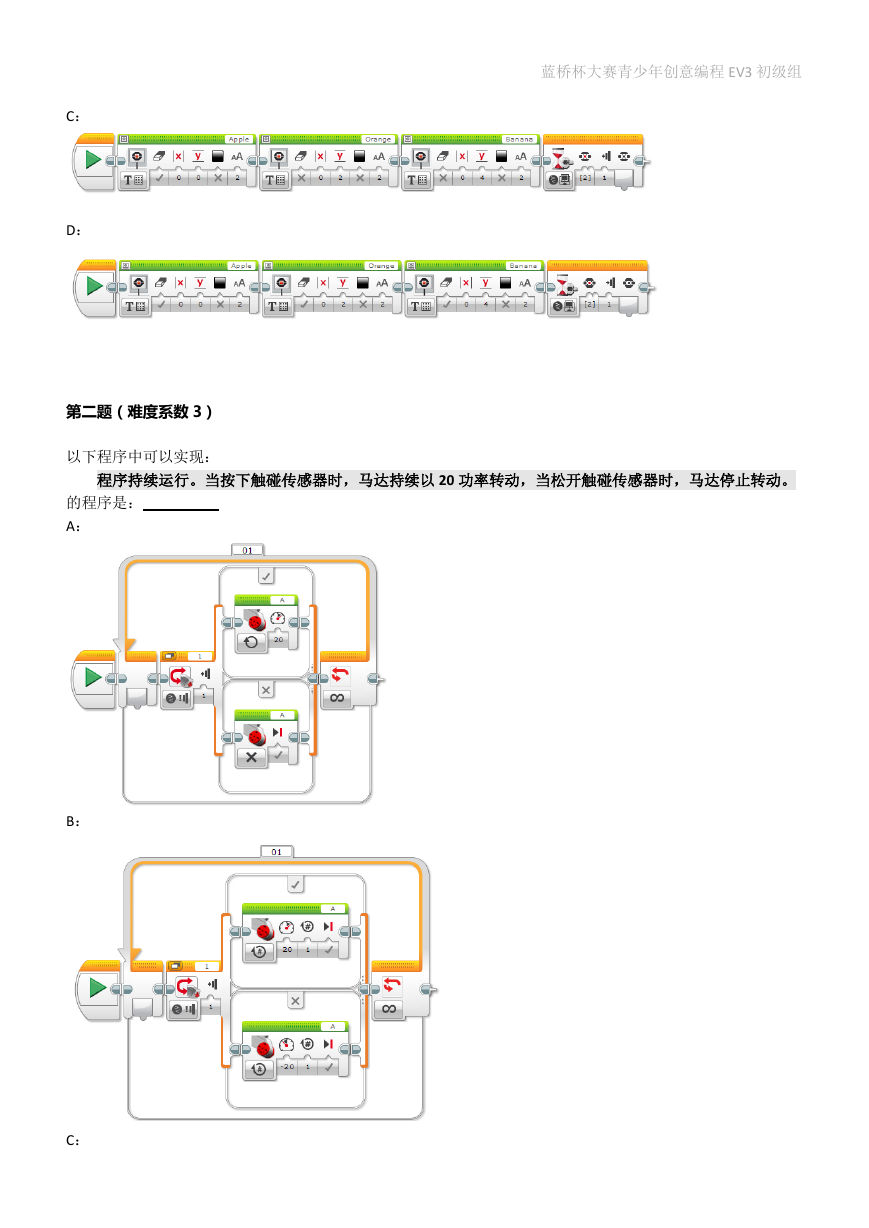

C： D：蓝桥杯大赛青少年创意编程 EV3 初级组第二题（难度系数 3）以下程序中可以实现：程序持续运行。当按下触碰传感器时，马达持续以 20 功率转动，当松开触碰传感器时，马达停止转动。的程序是： A： B： C：

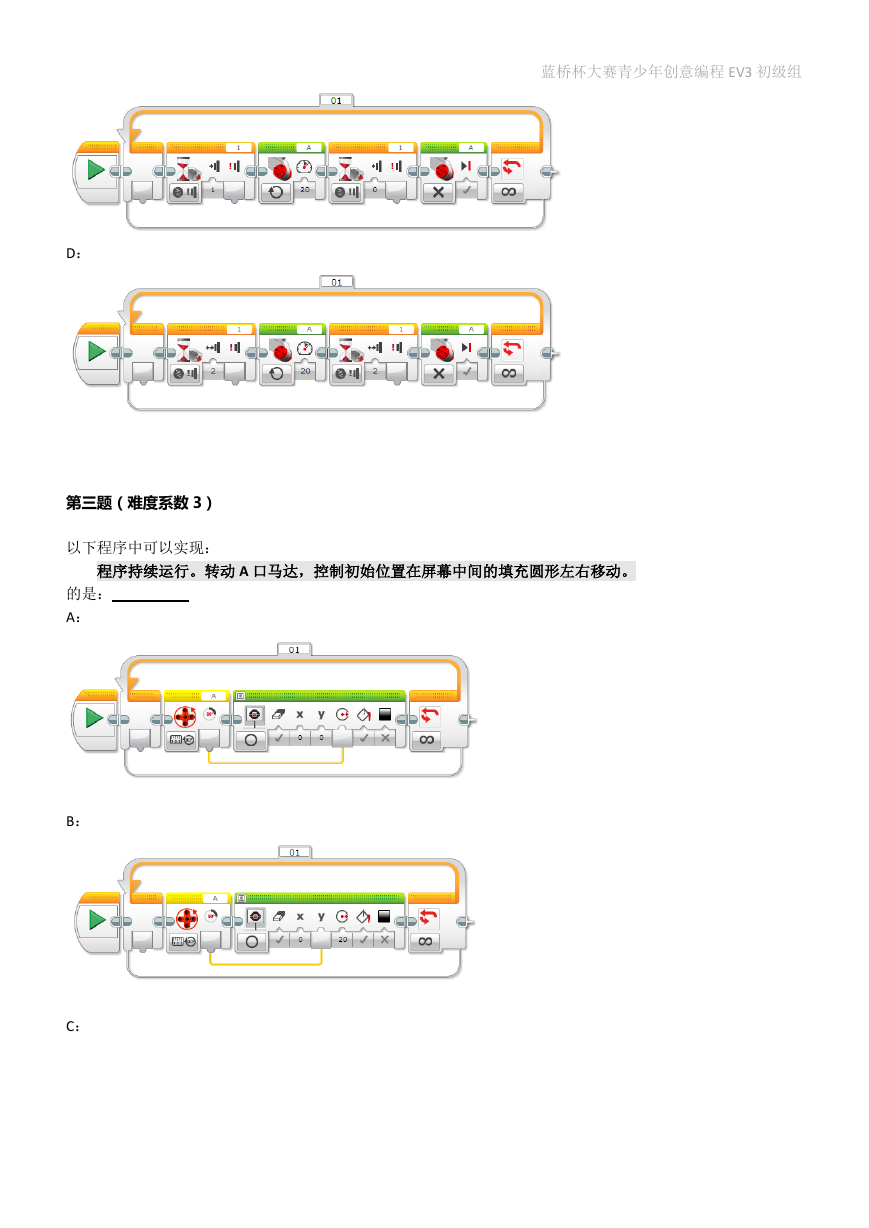

D：蓝桥杯大赛青少年创意编程 EV3 初级组第三题（难度系数 3）以下程序中可以实现：程序持续运行。转动 A 口马达，控制初始位置在屏幕中间的填充圆形左右移动。的是： A： B： C：

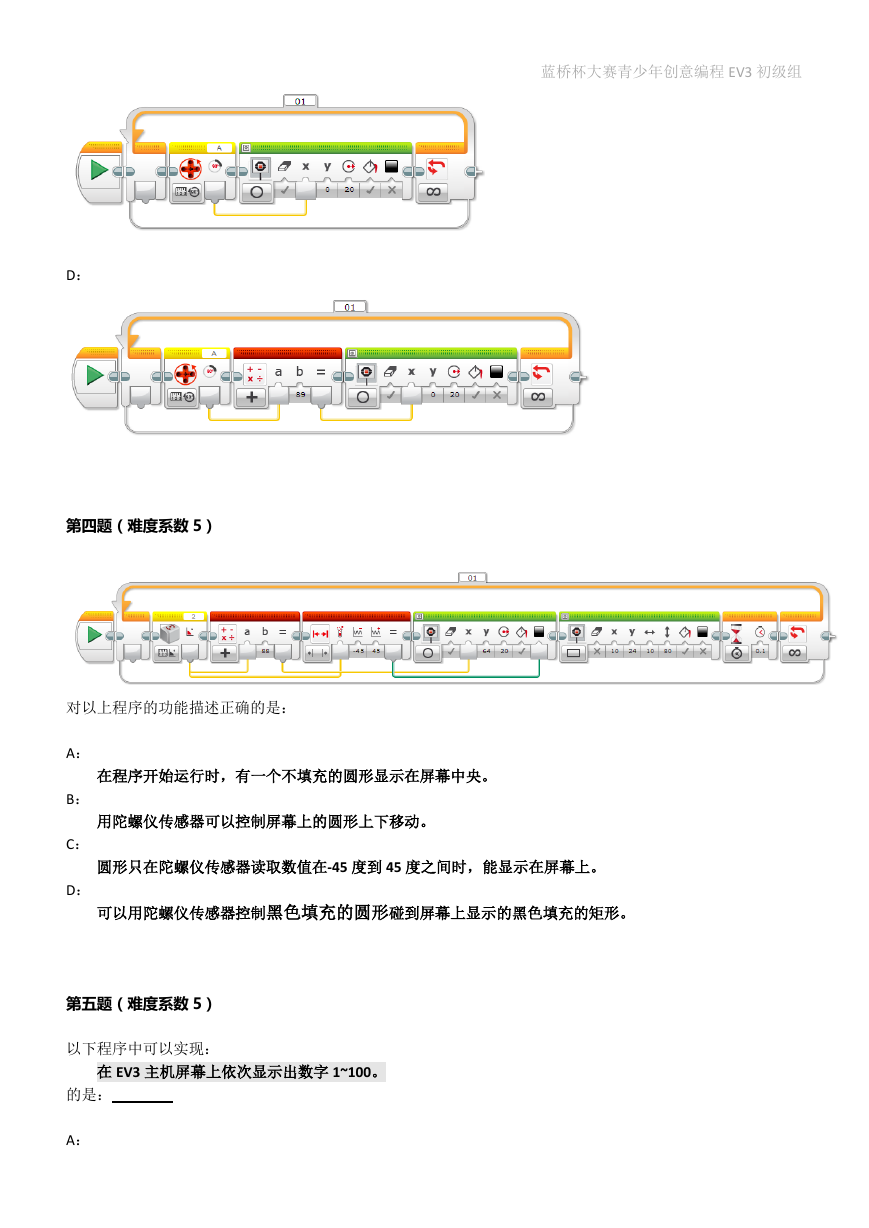

D：第四题（难度系数 5）蓝桥杯大赛青少年创意编程 EV3 初级组对以上程序的功能描述正确的是： A： B： C： D：在程序开始运行时，有一个不填充的圆形显示在屏幕中央。用陀螺仪传感器可以控制屏幕上的圆形上下移动。圆形只在陀螺仪传感器读取数值在-45 度到 45 度之间时，能显示在屏幕上。可以用陀螺仪传感器控制黑色填充的圆形碰到屏幕上显示的黑色填充的矩形。第五题（难度系数 5）以下程序中可以实现：在 EV3 主机屏幕上依次显示出数字 1~100。的是： A：

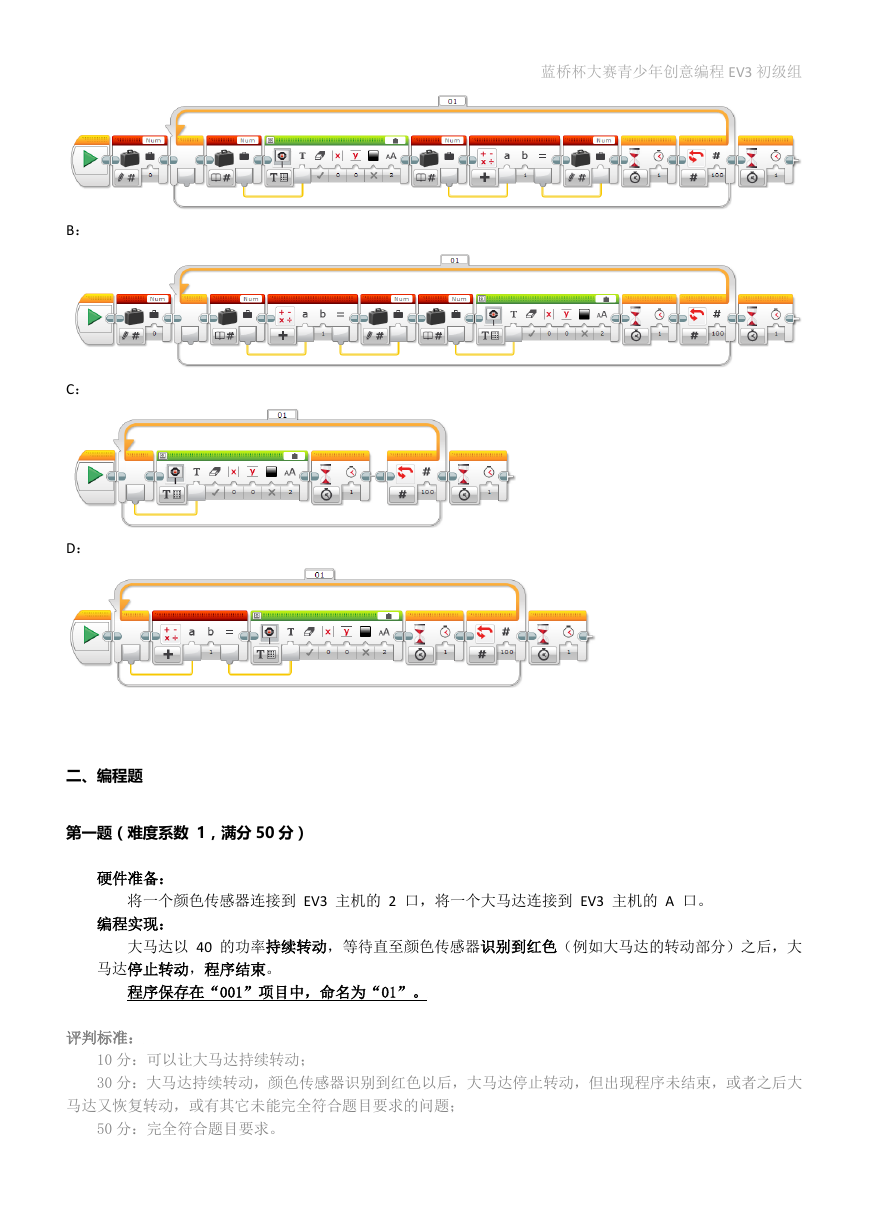

B： C： D：蓝桥杯大赛青少年创意编程 EV3 初级组二、编程题第一题（难度系数 1，满分 50 分）硬件准备：将一个颜色传感器连接到 EV3 主机的 2 口，将一个大马达连接到 EV3 主机的 A 口。编程实现：大马达以 40 的功率持续转动，等待直至颜色传感器识别到红色（例如大马达的转动部分）之后，大马达停止转动，程序结束。程序保存在“001”项目中，命名为“01”。评判标准： 10 分：可以让大马达持续转动； 30 分：大马达持续转动，颜色传感器识别到红色以后，大马达停止转动，但出现程序未结束，或者之后大马达又恢复转动，或有其它未能完全符合题目要求的问题； 50 分：完全符合题目要求。

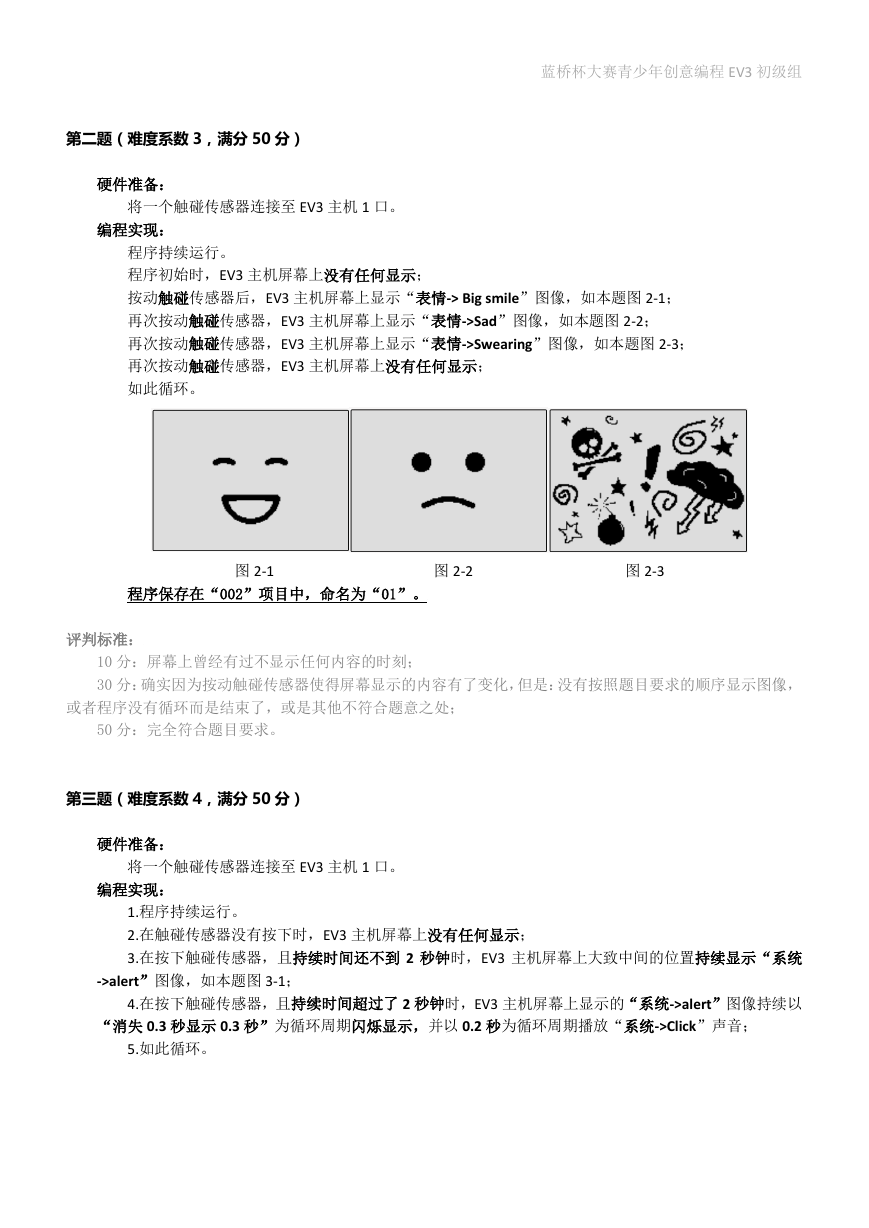

蓝桥杯大赛青少年创意编程 EV3 初级组第二题（难度系数 3，满分 50 分）硬件准备：将一个触碰传感器连接至 EV3 主机 1 口。编程实现：程序持续运行。程序初始时，EV3 主机屏幕上没有任何显示；按动触碰传感器后，EV3 主机屏幕上显示“表情-> Big smile”图像，如本题图 2-1；再次按动触碰传感器，EV3 主机屏幕上显示“表情->Sad”图像，如本题图 2-2；再次按动触碰传感器，EV3 主机屏幕上显示“表情->Swearing”图像，如本题图 2-3；再次按动触碰传感器，EV3 主机屏幕上没有任何显示；如此循环。图 2-1 图 2-2 图 2-3 程序保存在“002”项目中，命名为“01”。评判标准： 10 分：屏幕上曾经有过不显示任何内容的时刻； 30 分：确实因为按动触碰传感器使得屏幕显示的内容有了变化，但是：没有按照题目要求的顺序显示图像，或者程序没有循环而是结束了，或是其他不符合题意之处； 50 分：完全符合题目要求。第三题（难度系数 4，满分 50 分）硬件准备：将一个触碰传感器连接至 EV3 主机 1 口。编程实现： 1.程序持续运行。 2.在触碰传感器没有按下时，EV3 主机屏幕上没有任何显示； 3.在按下触碰传感器，且持续时间还不到 2 秒钟时，EV3 主机屏幕上大致中间的位置持续显示“系统 ->alert”图像，如本题图 3-1； 4.在按下触碰传感器，且持续时间超过了 2 秒钟时，EV3 主机屏幕上显示的“系统->alert”图像持续以 “消失 0.3 秒显示 0.3 秒”为循环周期闪烁显示，并以 0.2 秒为循环周期播放“系统->Click”声音； 5.如此循环。

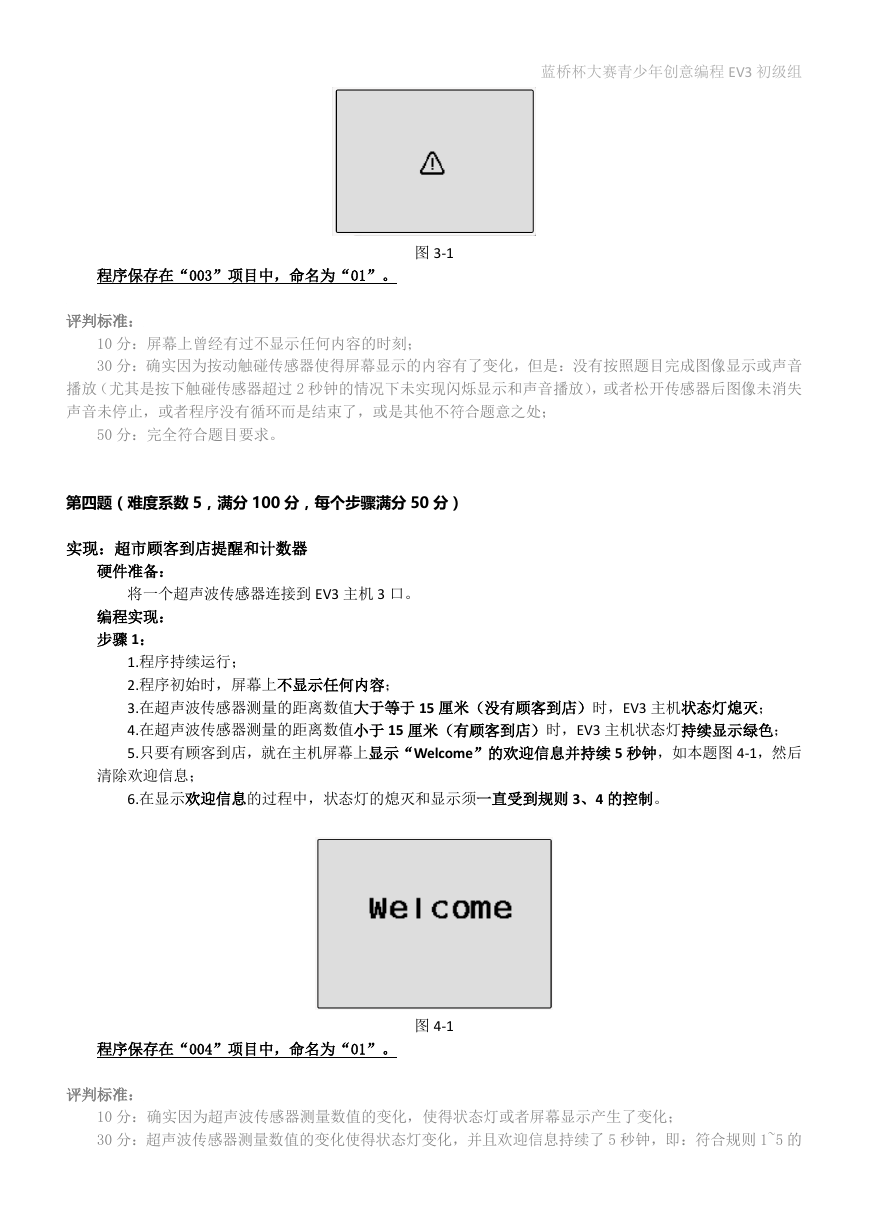

蓝桥杯大赛青少年创意编程 EV3 初级组程序保存在“003”项目中，命名为“01”。评判标准：图 3-1 10 分：屏幕上曾经有过不显示任何内容的时刻； 30 分：确实因为按动触碰传感器使得屏幕显示的内容有了变化，但是：没有按照题目完成图像显示或声音播放（尤其是按下触碰传感器超过 2 秒钟的情况下未实现闪烁显示和声音播放），或者松开传感器后图像未消失声音未停止，或者程序没有循环而是结束了，或是其他不符合题意之处； 50 分：完全符合题目要求。第四题（难度系数 5，满分 100 分，每个步骤满分 50 分）实现：超市顾客到店提醒和计数器硬件准备：将一个超声波传感器连接到 EV3 主机 3 口。编程实现：步骤 1： 1.程序持续运行； 2.程序初始时，屏幕上不显示任何内容； 3.在超声波传感器测量的距离数值大于等于 15 厘米（没有顾客到店）时，EV3 主机状态灯熄灭； 4.在超声波传感器测量的距离数值小于 15 厘米（有顾客到店）时，EV3 主机状态灯持续显示绿色； 5.只要有顾客到店，就在主机屏幕上显示“Welcome”的欢迎信息并持续 5 秒钟，如本题图 4-1，然后清除欢迎信息； 6.在显示欢迎信息的过程中，状态灯的熄灭和显示须一直受到规则 3、4 的控制。程序保存在“004”项目中，命名为“01”。评判标准：图 4-1 10 分：确实因为超声波传感器测量数值的变化，使得状态灯或者屏幕显示产生了变化； 30 分：超声波传感器测量数值的变化使得状态灯变化，并且欢迎信息持续了 5 秒钟，即：符合规则 1~5 的

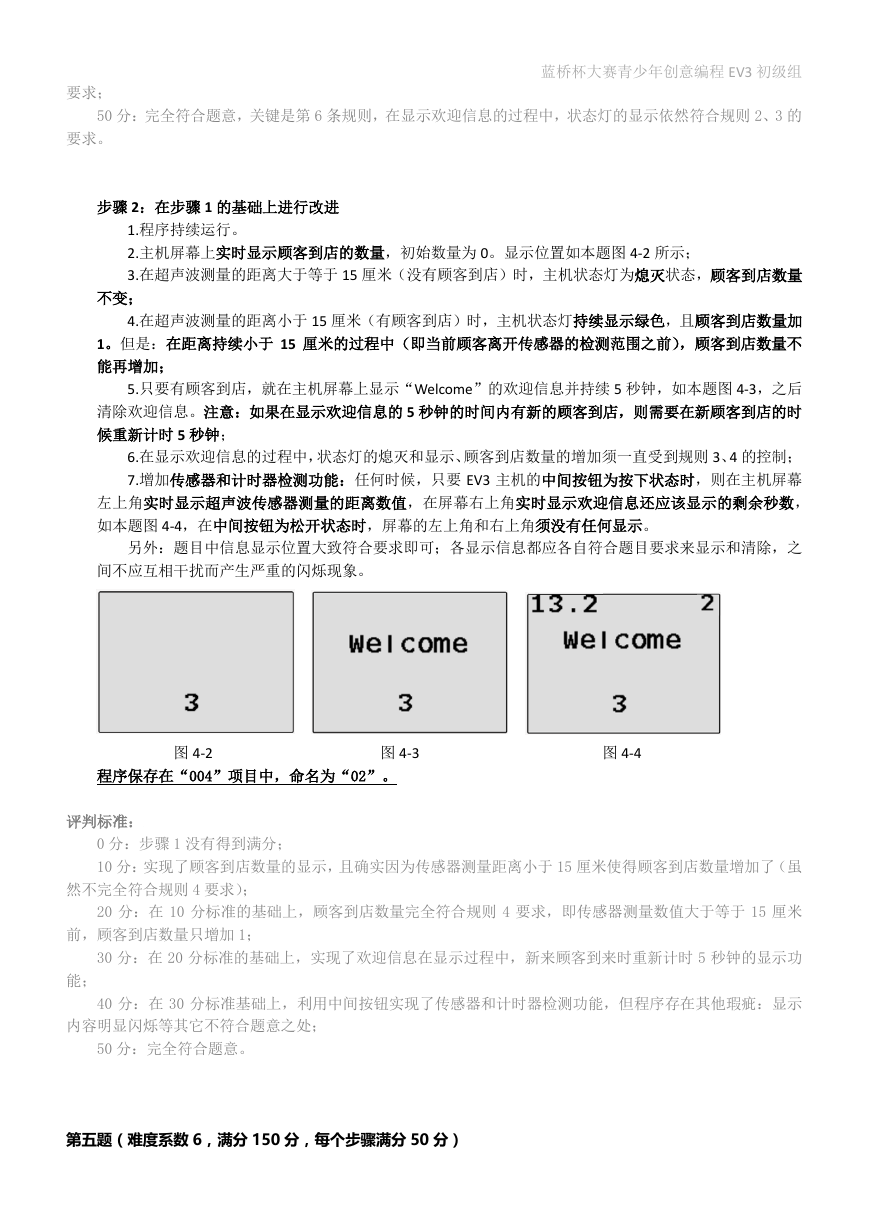

要求；蓝桥杯大赛青少年创意编程 EV3 初级组 50 分：完全符合题意，关键是第 6 条规则，在显示欢迎信息的过程中，状态灯的显示依然符合规则 2、3 的要求。步骤 2：在步骤 1 的基础上进行改进 1.程序持续运行。 2.主机屏幕上实时显示顾客到店的数量，初始数量为 0。显示位置如本题图 4-2 所示； 3.在超声波测量的距离大于等于 15 厘米（没有顾客到店）时，主机状态灯为熄灭状态，顾客到店数量不变；能再增加； 4.在超声波测量的距离小于 15 厘米（有顾客到店）时，主机状态灯持续显示绿色，且顾客到店数量加 1。但是：在距离持续小于 15 厘米的过程中（即当前顾客离开传感器的检测范围之前），顾客到店数量不 5.只要有顾客到店，就在主机屏幕上显示“Welcome”的欢迎信息并持续 5 秒钟，如本题图 4-3，之后清除欢迎信息。注意：如果在显示欢迎信息的 5 秒钟的时间内有新的顾客到店，则需要在新顾客到店的时候重新计时 5 秒钟； 6.在显示欢迎信息的过程中，状态灯的熄灭和显示、顾客到店数量的增加须一直受到规则 3、4 的控制； 7.增加传感器和计时器检测功能：任何时候，只要 EV3 主机的中间按钮为按下状态时，则在主机屏幕左上角实时显示超声波传感器测量的距离数值，在屏幕右上角实时显示欢迎信息还应该显示的剩余秒数，如本题图 4-4，在中间按钮为松开状态时，屏幕的左上角和右上角须没有任何显示。另外：题目中信息显示位置大致符合要求即可；各显示信息都应各自符合题目要求来显示和清除，之间不应互相干扰而产生严重的闪烁现象。图 4-2 图 4-3 图 4-4 程序保存在“004”项目中，命名为“02”。评判标准： 0 分：步骤 1 没有得到满分； 10 分：实现了顾客到店数量的显示，且确实因为传感器测量距离小于 15 厘米使得顾客到店数量增加了（虽然不完全符合规则 4 要求）； 20 分：在 10 分标准的基础上，顾客到店数量完全符合规则 4 要求，即传感器测量数值大于等于 15 厘米前，顾客到店数量只增加 1； 30 分：在 20 分标准的基础上，实现了欢迎信息在显示过程中，新来顾客到来时重新计时 5 秒钟的显示功能； 40 分：在 30 分标准基础上，利用中间按钮实现了传感器和计时器检测功能，但程序存在其他瑕疵：显示内容明显闪烁等其它不符合题意之处； 50 分：完全符合题意。第五题（难度系数 6，满分 150 分，每个步骤满分 50 分）
