    课 程 实 验 报 告 课程名称： 逆向工程分析技术 专业班级： 学 号： 姓 名： 指导教师： 报告日期： 网络空间安全学院 1

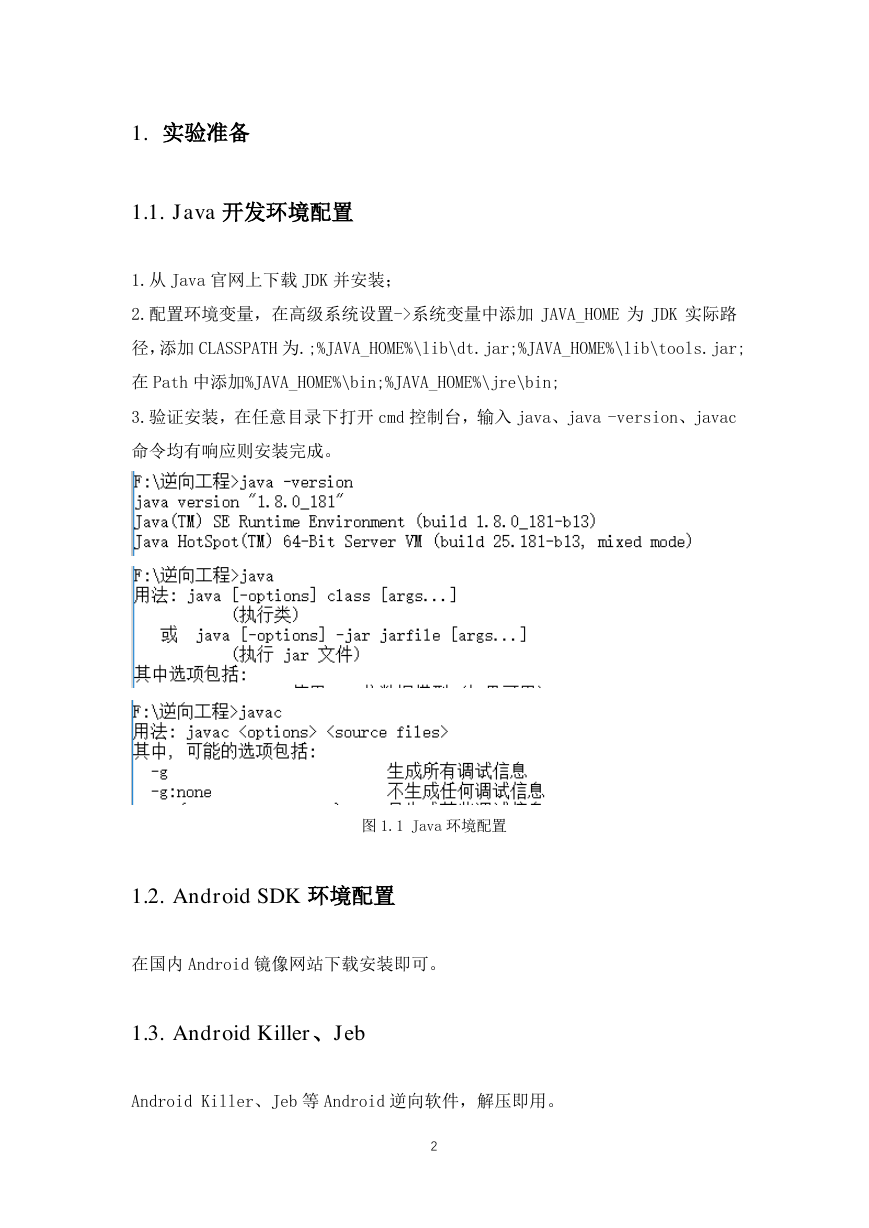

    1. 实验准备 1.1. Java 开发环境配置 1.从 Java 官网上下载 JDK 并安装； 2.配置环境变量，在高级系统设置->系统变量中添加 JAVA_HOME 为 JDK 实际路 径，添加 CLASSPATH 为.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar; 在 Path 中添加%JAVA_HOME%\bin;%JAVA_HOME%\jre\bin; 3.验证安装，在任意目录下打开 cmd 控制台，输入 java、java -version、javac 命令均有响应则安装完成。 图 1.1 Java 环境配置 1.2. Android SDK 环境配置 在国内 Android 镜像网站下载安装即可。 1.3. Android Killer、Jeb Android Killer、Jeb 等 Android 逆向软件，解压即用。 2
    2. 实验内容 分析 Android APK： [MAPS_AND_NAVIGATION][2067][100000][2.91]BlackVue.apk 3. 实验目标 （1）分析给定的 Android APK 中在加密函数调用中出现的常值字符串、数 组是否为密钥，如为密钥，确认被加密的数据内容是用以本地数据还是网络通信 数据，即加密结果是存储在本地还是通过网络传输到服务器。 （2）分析给定 APK 中是否调用了随机数生成函数。如果有，生成的结果是 否与密钥生成过程相关，如有，记录随机数种子的产生方式，并跟踪基于该随机 数生成的密钥是否用以网络传输数据的加密。 4. 分析方法和过程 4.1. 定位加密函数代码 用 Android KIller 打开要分析的 apk 文件，待软件分析文件结束后，可见 该程序的基本信息： 图 4.1 Android 程序基本信息 由图 4.1 可知，该 APP 名称是 BlackVue，包名是 comb.blackvuec，入口类为 comb.blackvuec.LoadingActivity，版本为 2.91，开发 SDK 版本为 17 2.在工程管理器中可以看到该 apk 的目录结构，可见这个 APP 的 Java 代码被封 装到 2 个 smali 文件中，在 lib 目录下引用了 C++封装的.so 文件 3

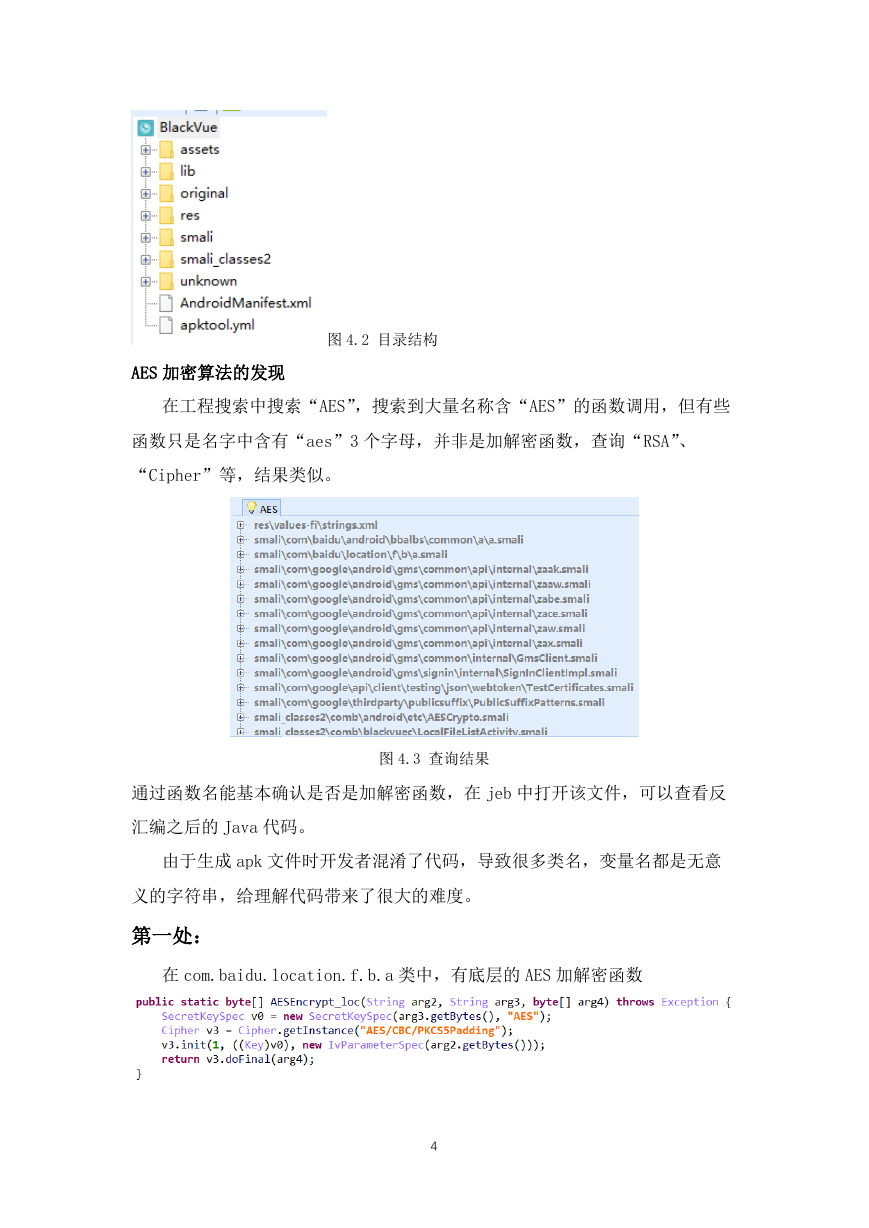

    图 4.2 目录结构 AES 加密算法的发现 在工程搜索中搜索“AES”，搜索到大量名称含“AES”的函数调用，但有些 函数只是名字中含有“aes”3 个字母，并非是加解密函数，查询“RSA”、 “Cipher”等，结果类似。 图 4.3 查询结果 通过函数名能基本确认是否是加解密函数，在 jeb 中打开该文件，可以查看反 汇编之后的 Java 代码。 由于生成 apk 文件时开发者混淆了代码，导致很多类名，变量名都是无意 义的字符串，给理解代码带来了很大的难度。 第一处： 在 com.baidu.location.f.b.a 类中，有底层的 AES 加解密函数 4

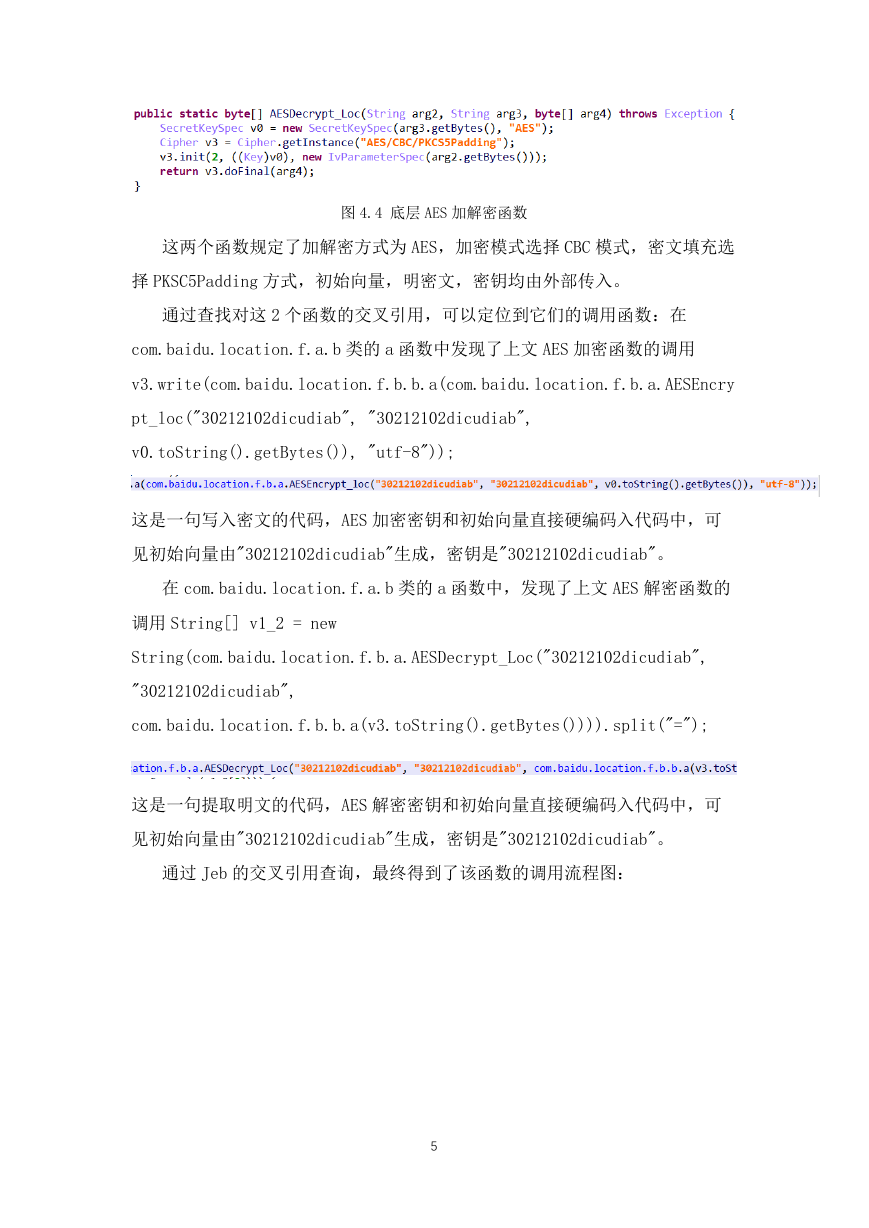

    图 4.4 底层 AES 加解密函数 这两个函数规定了加解密方式为 AES，加密模式选择 CBC 模式，密文填充选 择 PKSC5Padding 方式，初始向量，明密文，密钥均由外部传入。 通过查找对这 2 个函数的交叉引用，可以定位到它们的调用函数：在 com.baidu.location.f.a.b 类的 a 函数中发现了上文 AES 加密函数的调用 v3.write(com.baidu.location.f.b.b.a(com.baidu.location.f.b.a.AESEncry pt_loc("30212102dicudiab", "30212102dicudiab", v0.toString().getBytes()), "utf-8")); 这是一句写入密文的代码，AES 加密密钥和初始向量直接硬编码入代码中，可 见初始向量由"30212102dicudiab"生成，密钥是"30212102dicudiab"。 在 com.baidu.location.f.a.b 类的 a 函数中，发现了上文 AES 解密函数的 调用 String[] v1_2 = new String(com.baidu.location.f.b.a.AESDecrypt_Loc("30212102dicudiab", "30212102dicudiab", com.baidu.location.f.b.b.a(v3.toString().getBytes()))).split("="); 这是一句提取明文的代码，AES 解密密钥和初始向量直接硬编码入代码中，可 见初始向量由"30212102dicudiab"生成，密钥是"30212102dicudiab"。 通过 Jeb 的交叉引用查询，最终得到了该函数的调用流程图： 5

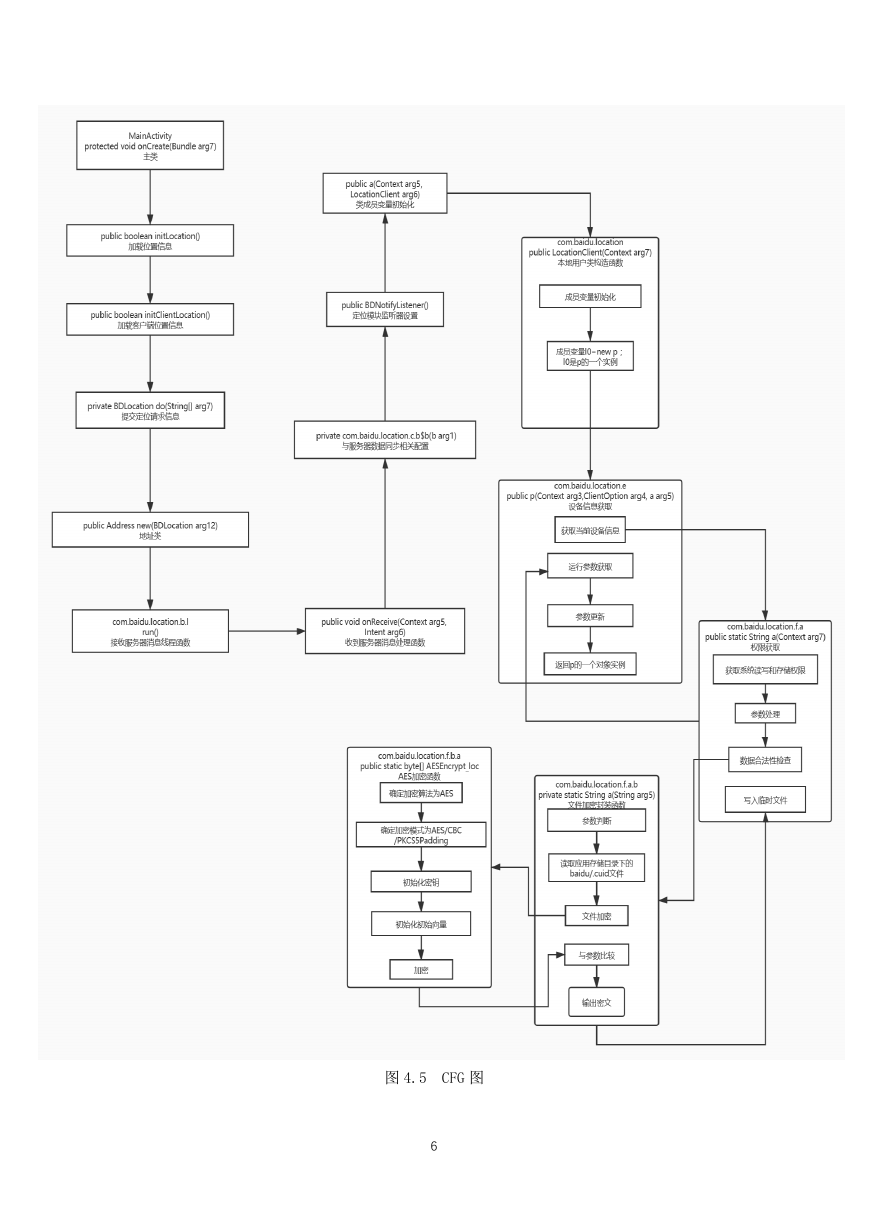

    图 4.5 CFG 图 6

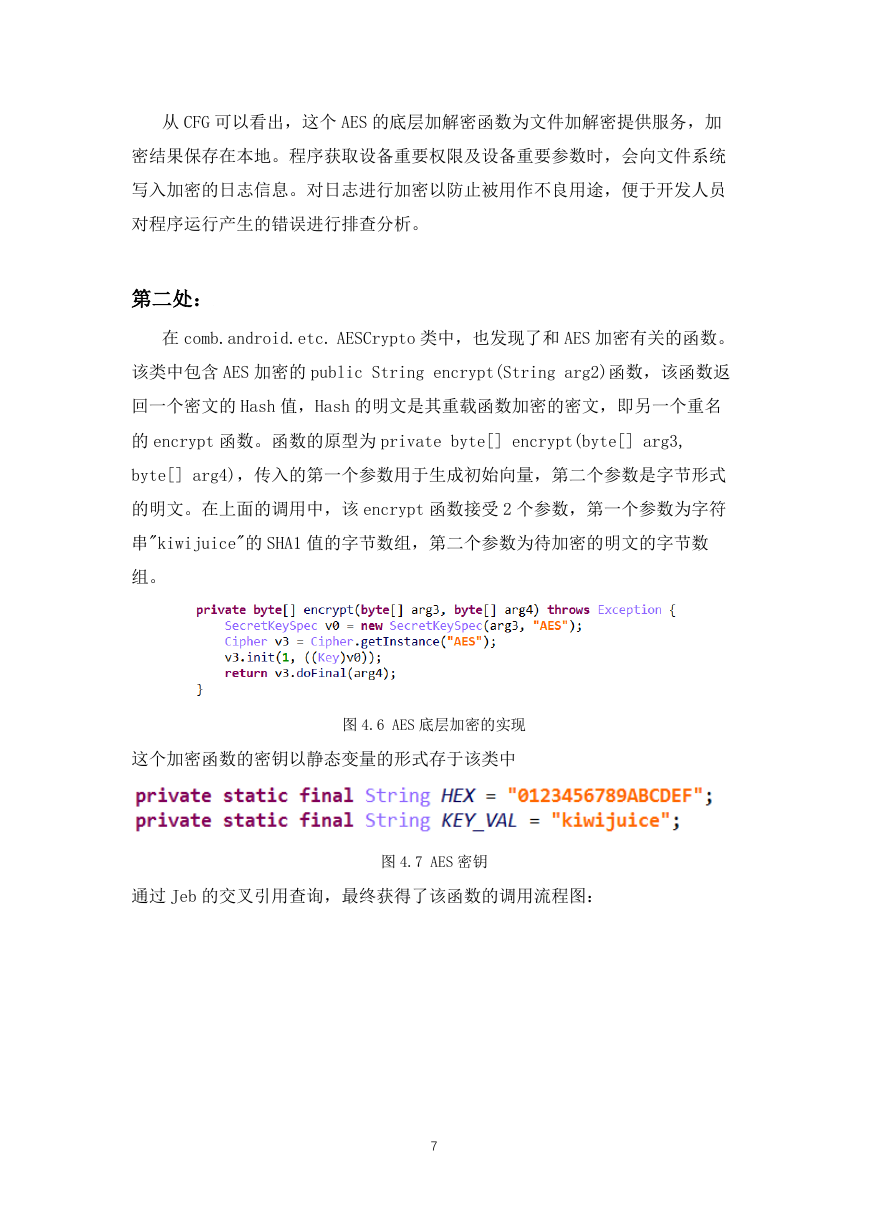

    从 CFG 可以看出，这个 AES 的底层加解密函数为文件加解密提供服务，加 密结果保存在本地。程序获取设备重要权限及设备重要参数时，会向文件系统 写入加密的日志信息。对日志进行加密以防止被用作不良用途，便于开发人员 对程序运行产生的错误进行排查分析。 第二处： 在 comb.android.etc. AESCrypto 类中，也发现了和 AES 加密有关的函数。 该类中包含 AES 加密的 public String encrypt(String arg2)函数，该函数返 回一个密文的 Hash 值，Hash 的明文是其重载函数加密的密文，即另一个重名 的 encrypt 函数。函数的原型为 private byte[] encrypt(byte[] arg3, byte[] arg4)，传入的第一个参数用于生成初始向量，第二个参数是字节形式 的明文。在上面的调用中，该 encrypt 函数接受 2 个参数，第一个参数为字符 串"kiwijuice"的 SHA1 值的字节数组，第二个参数为待加密的明文的字节数 组。 这个加密函数的密钥以静态变量的形式存于该类中 图 4.6 AES 底层加密的实现 通过 Jeb 的交叉引用查询，最终获得了该函数的调用流程图： 图 4.7 AES 密钥 7

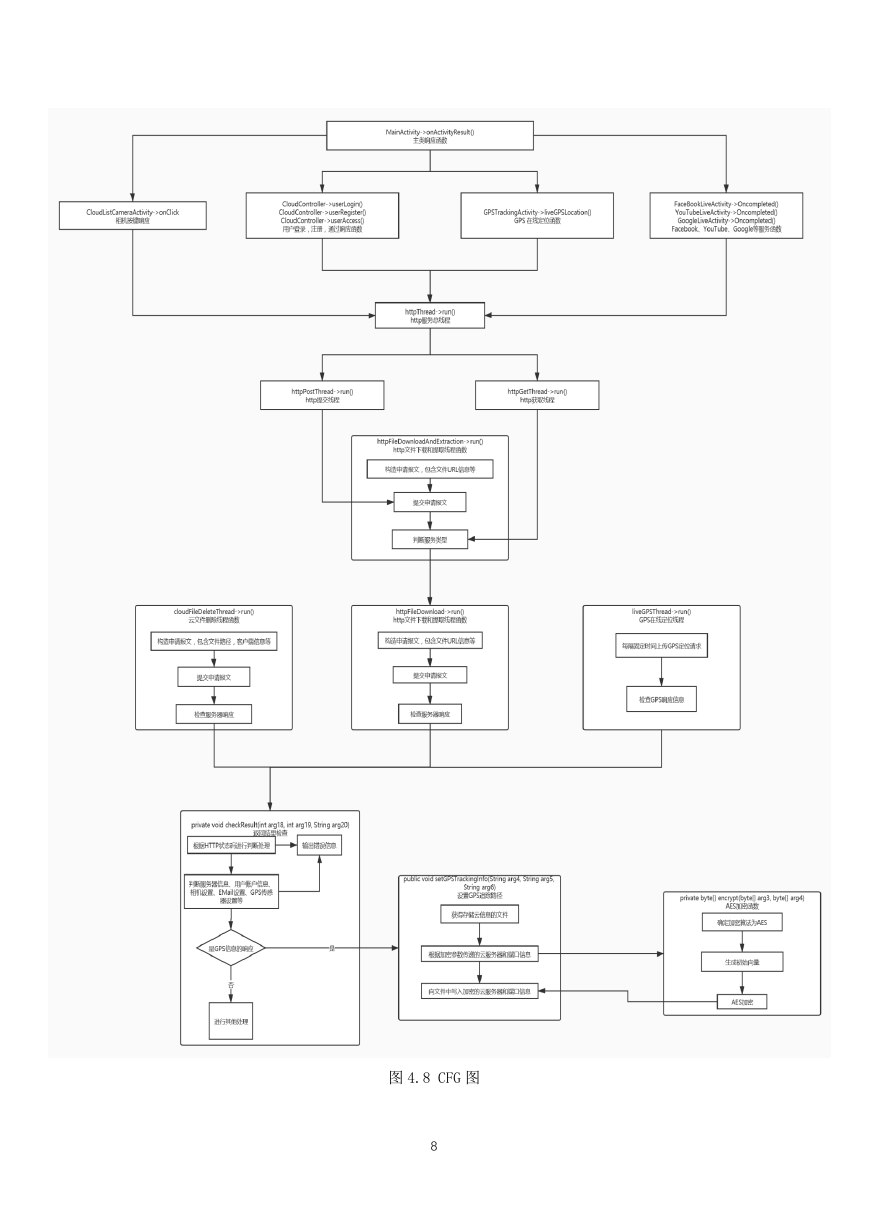

    图 4.8 CFG 图 8
