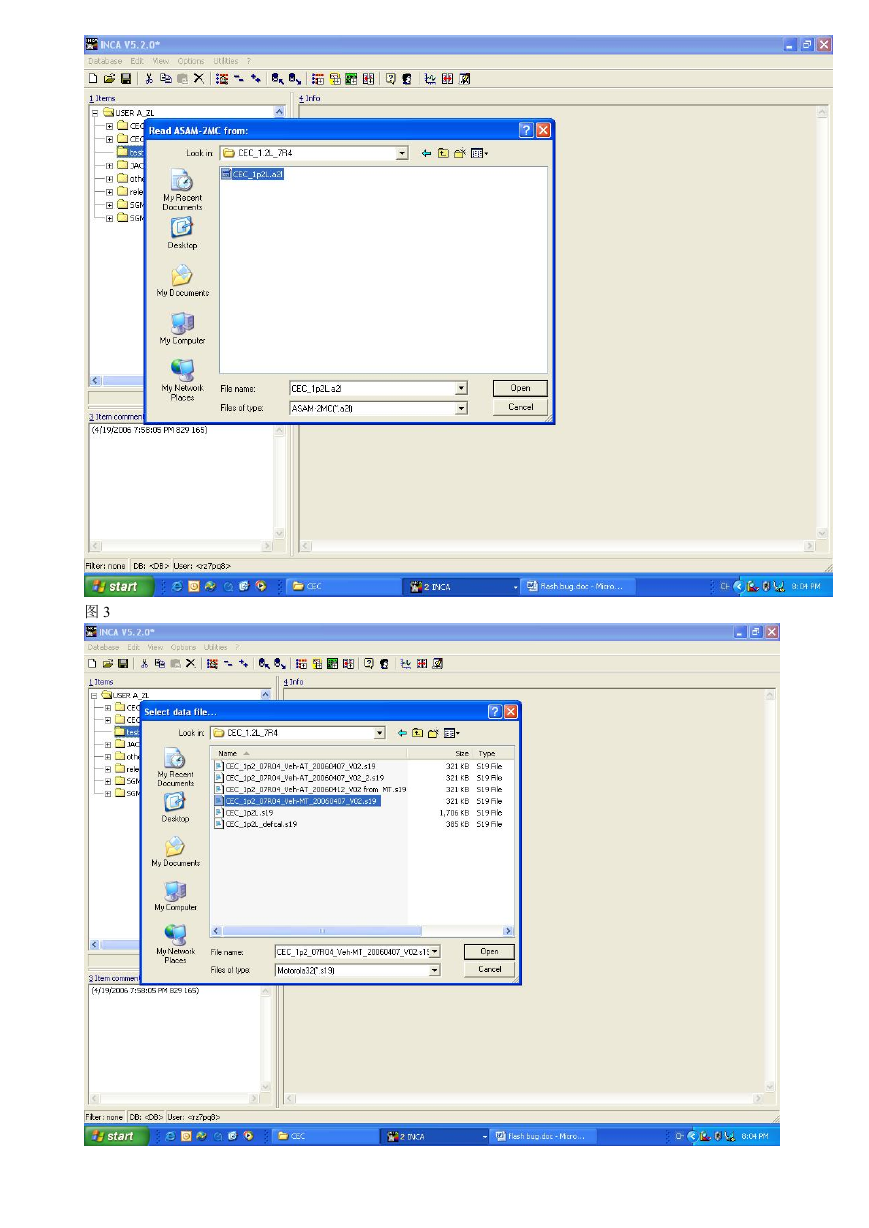

    2.1 INCA 的设定更改 在安装 INCA 软件后，必须对软件进行设定，否则无法导入标定进行工作，更改设定如下： OPTION→User Potions→Hex Files 页→Hex Format 改成 MotorolaSrecord OPTION→User Potions→Hex Files 页→S-record Termination 为 No OPTION→User Potions →General 页→Check dataset code 设为 No without warning 或 No With Warning set up 2.2 若想通过 INCA 对标定进行编辑，首先需要建立相应的 project，workspace 和 experiment。Project 即是 ECU 及标定的建立，相当于 U2 中 Sym 文件；Workspace 为工作平台，它为软件标定、硬件连接及采集／显示 文件三者提供工作联系，Experiment 文件就是数据采集／显示文件，相当于 U2 中 Lcf 和 Dcf 的集合，但 它也可以对标定进行在线／非在线更改。 2.2.1Project set up 运行 INCA，在 Items 里点击鼠标右键建立新的目录，并先后导入目标 a2l 文件和小 s19 文件（每个版本的 标定软件必定含有 a2l 和二种 s19 文件，其中一个 s19 文件为 2Mb 大小，另一个为 300Kb，则相应为大／ 小 s19 文件），如下图。 图１ 图 2
    图 3

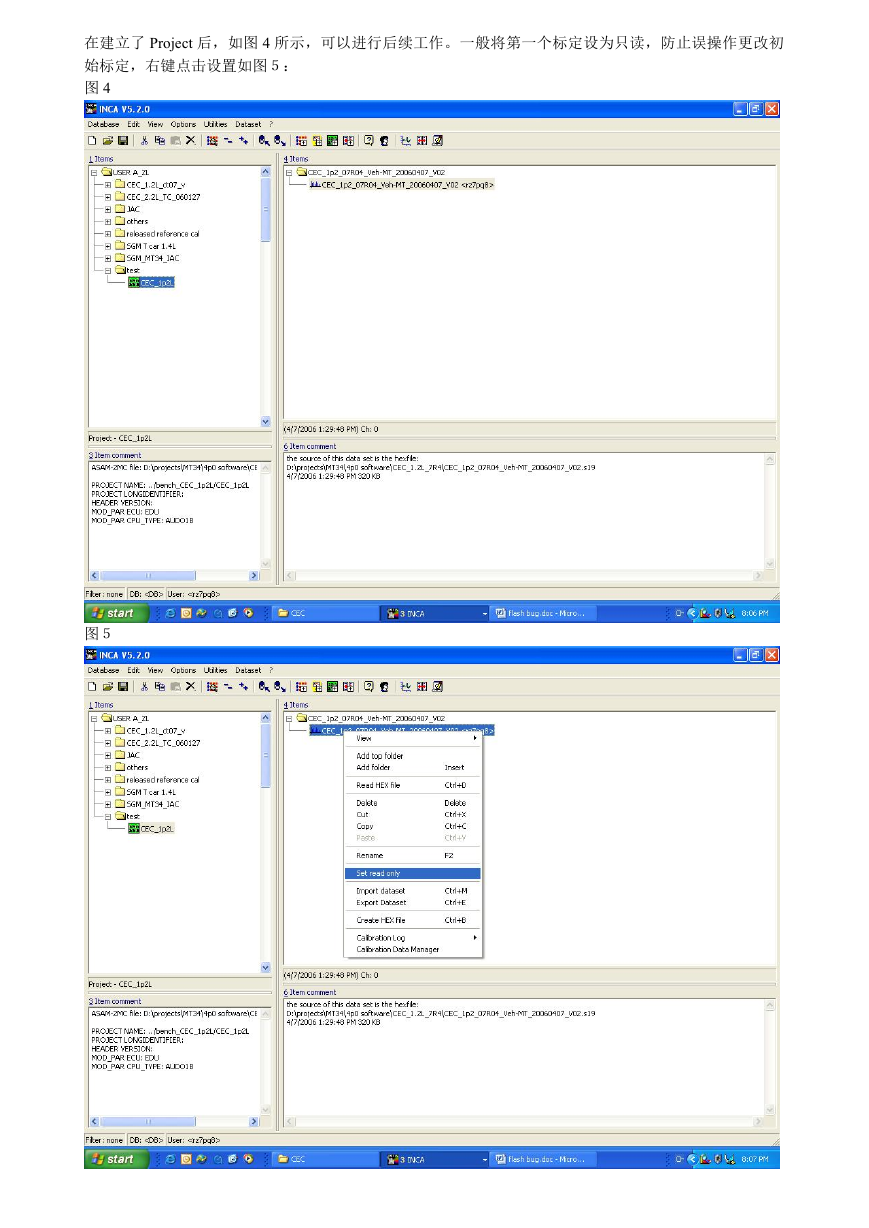

    在建立了 Project 后，如图 4 所示，可以进行后续工作。一般将第一个标定设为只读，防止误操作更改初 始标定，右键点击设置如图５： 图 4 图５

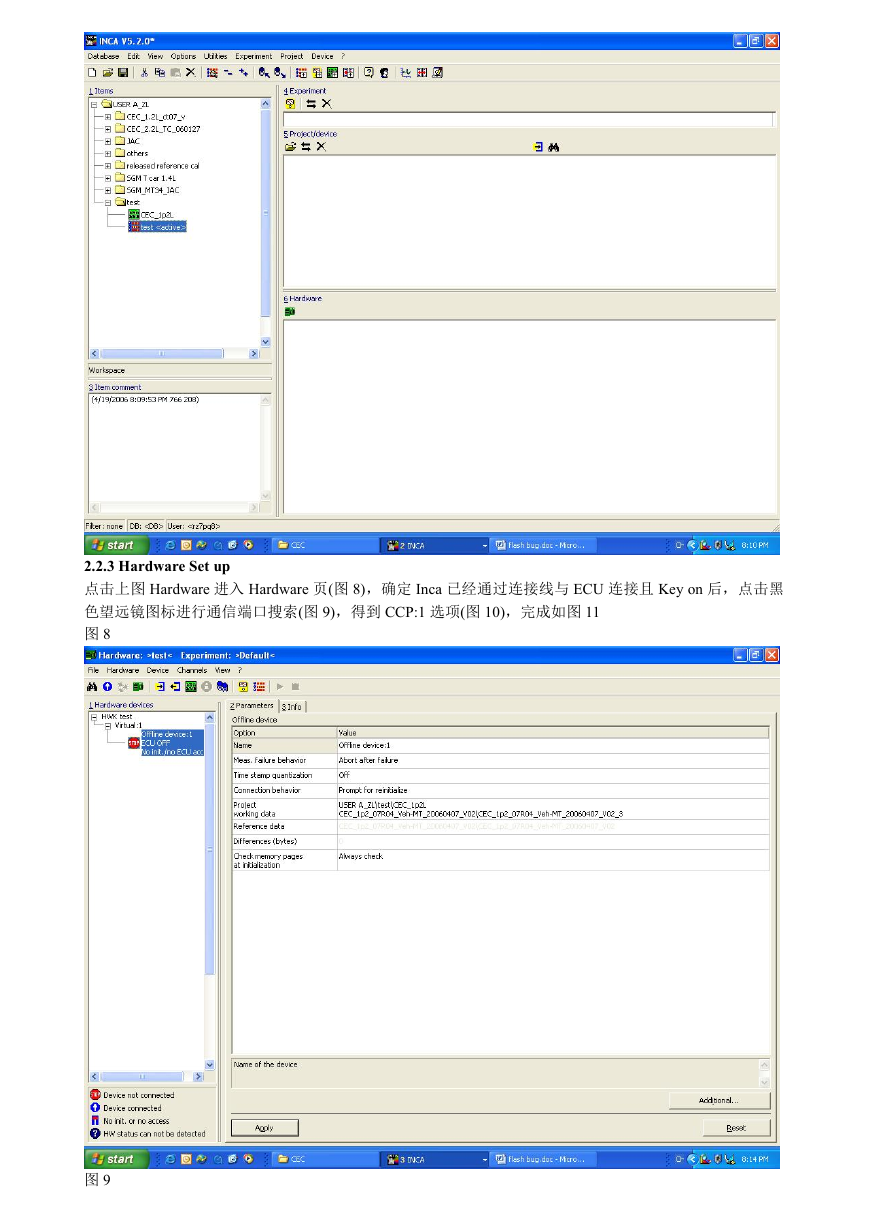

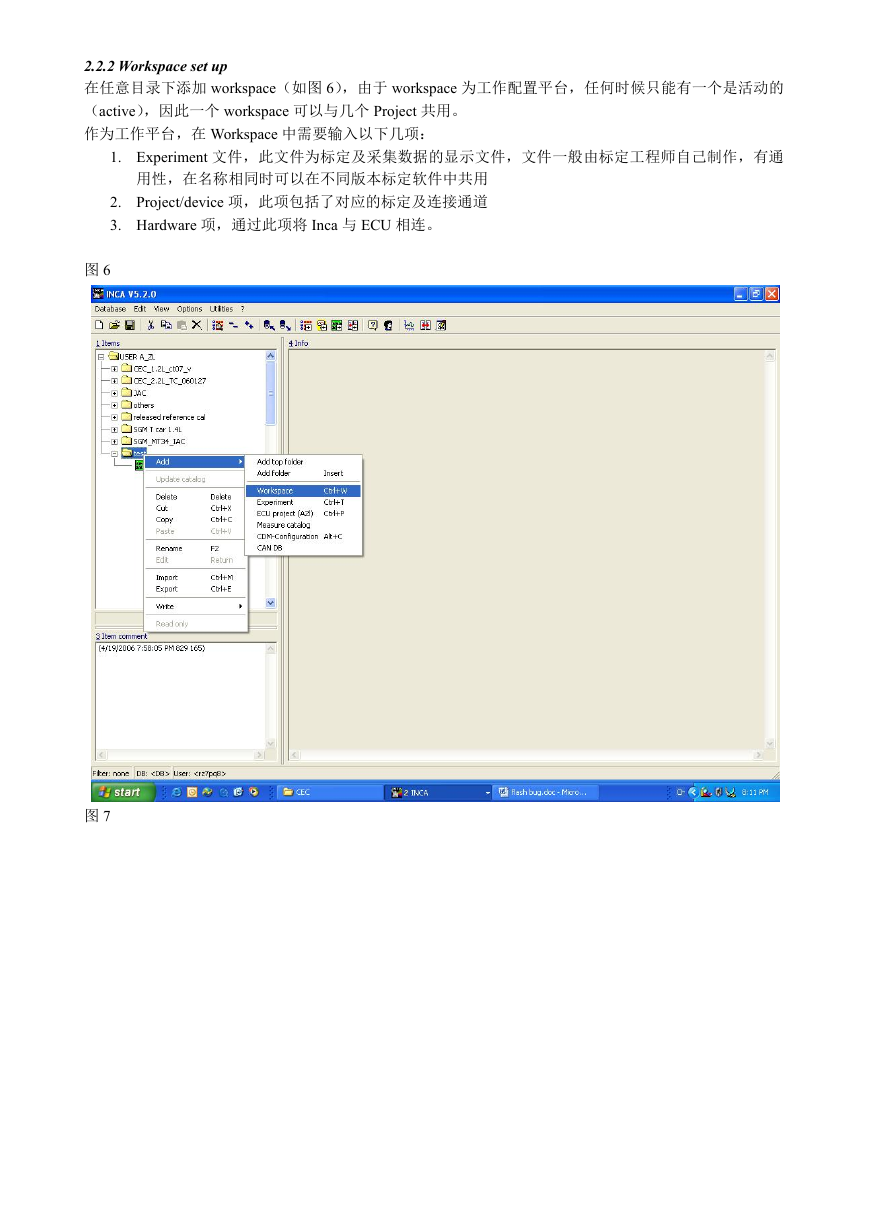

    2.2.2 Workspace set up 在任意目录下添加 workspace（如图 6），由于 workspace 为工作配置平台，任何时候只能有一个是活动的 （active），因此一个 workspace 可以与几个 Project 共用。 作为工作平台，在 Workspace 中需要输入以下几项： 1. Experiment 文件，此文件为标定及采集数据的显示文件，文件一般由标定工程师自己制作，有通 用性，在名称相同时可以在不同版本标定软件中共用 2. Project/device 项，此项包括了对应的标定及连接通道 3. Hardware 项，通过此项将 Inca 与 ECU 相连。 图 6 图 7
    2.2.3 Hardware Set up 点击上图 Hardware 进入 Hardware 页(图 8)，确定 Inca 已经通过连接线与 ECU 连接且 Key on 后，点击黑 色望远镜图标进行通信端口搜索(图 9)，得到 CCP:1 选项(图 10)，完成如图 11 图 8 图 9

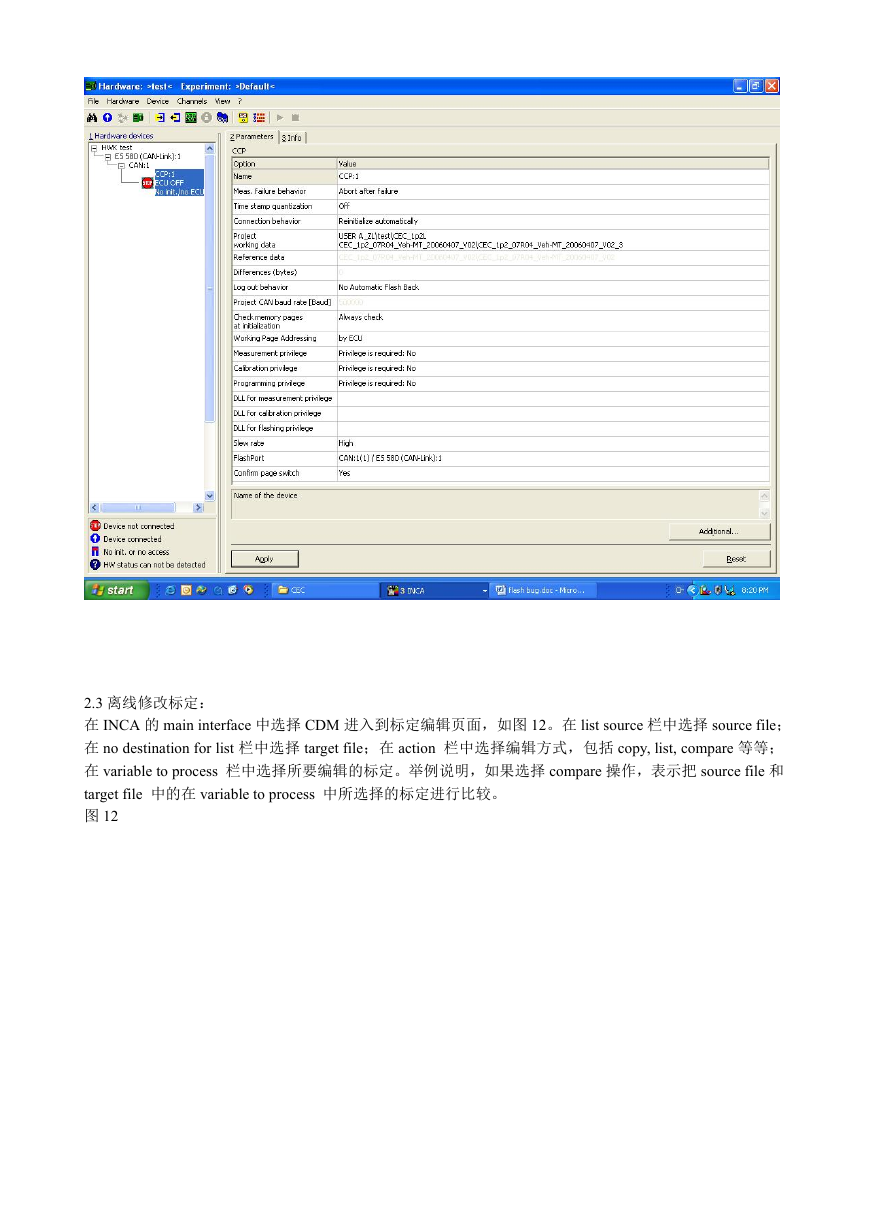

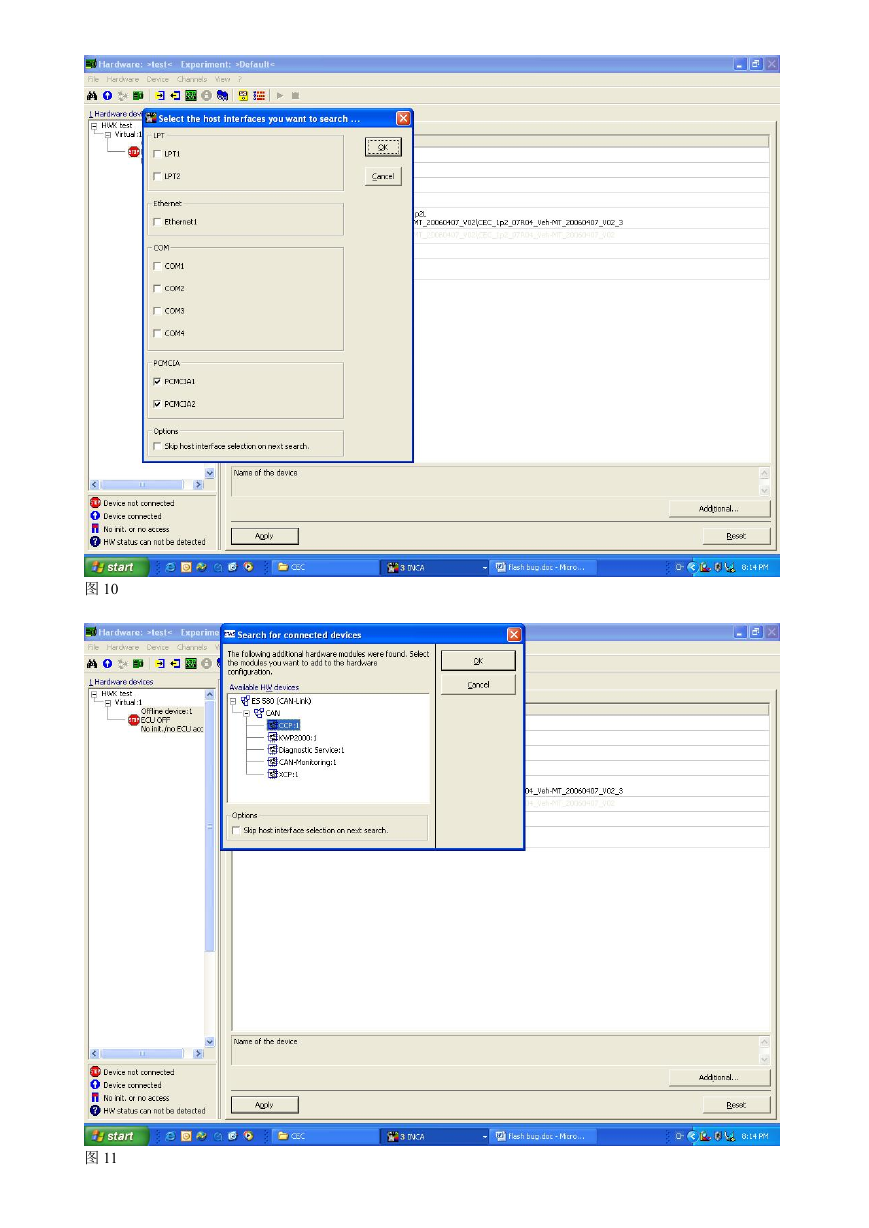

    图 10 图 11

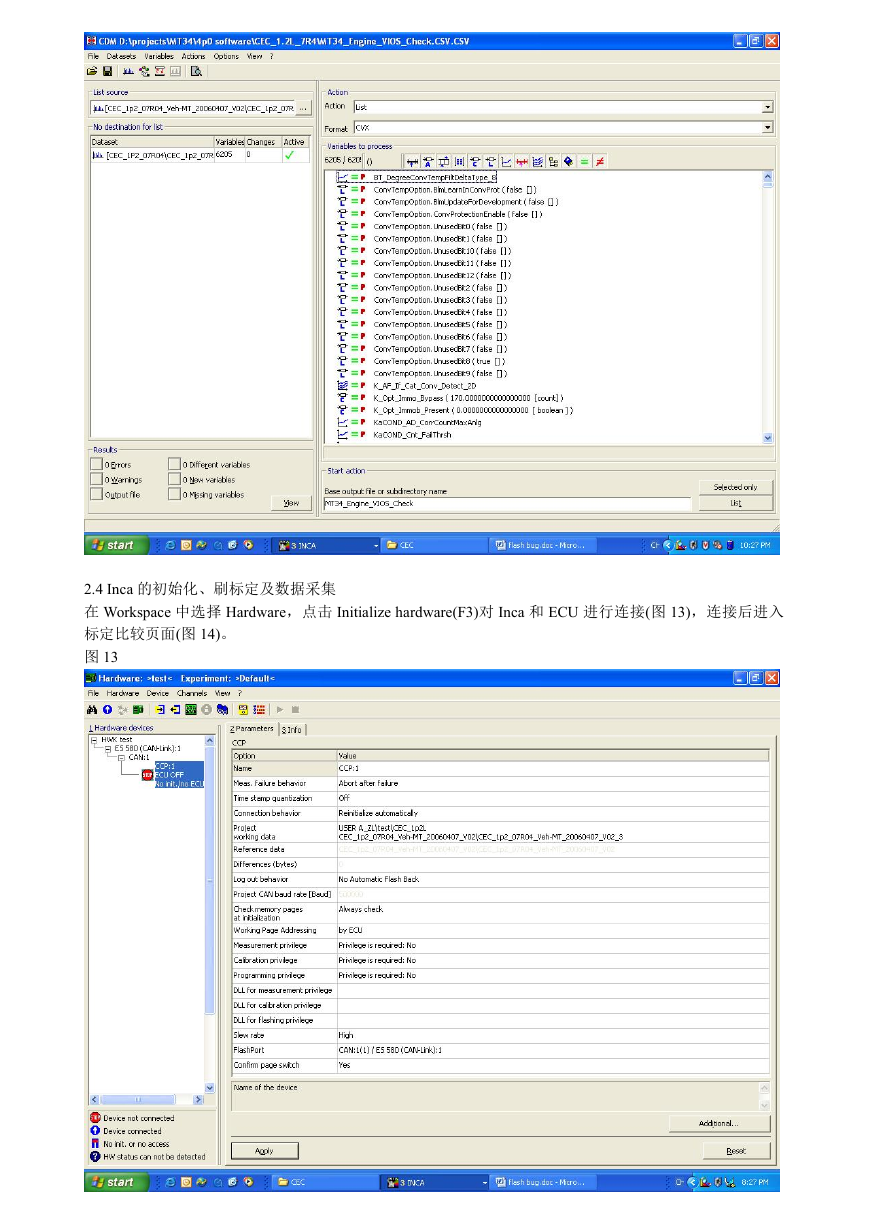

    2.3 离线修改标定： 在 INCA 的 main interface 中选择 CDM 进入到标定编辑页面，如图 12。在 list source 栏中选择 source file； 在 no destination for list 栏中选择 target file；在 action 栏中选择编辑方式，包括 copy, list, compare 等等； 在 variable to process 栏中选择所要编辑的标定。举例说明，如果选择 compare 操作，表示把 source file 和 target file 中的在 variable to process 中所选择的标定进行比较。 图 12
    2.4 Inca 的初始化、刷标定及数据采集 在 Workspace 中选择 Hardware，点击 Initialize hardware(F3)对 Inca 和 ECU 进行连接(图 13)，连接后进入 标定比较页面(图 14)。 图 13
