温度PID控制
加热指示+
加热指示-
冷却风扇+
冷却风扇-
控制输入+
控制输入-
信号输出+
信号输出-
主机24+
Y1
主机24+
Y0
FX2N-3A Iout
FX2N-3A Out-com
FX2N-3A Vin1
FX2N-3A Com1

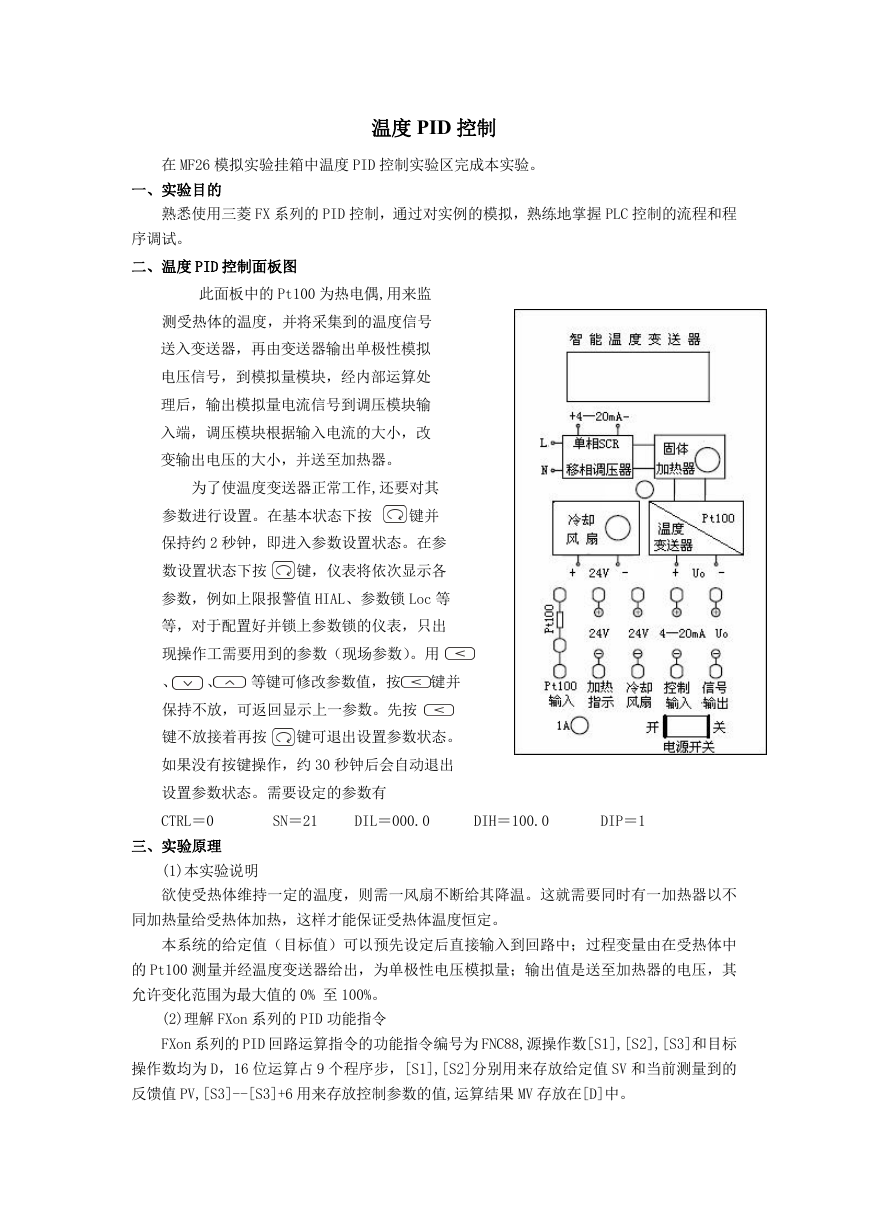

温度 PID 控制 在 MF26 模拟实验挂箱中温度 PID 控制实验区完成本实验。 一、实验目的 熟悉使用三菱 FX 系列的 PID 控制,通过对实例的模拟,熟练地掌握 PLC 控制的流程和程 序调试。 二、温度 PID 控制面板图 此面板中的 Pt100 为热电偶,用来监 测受热体的温度,并将采集到的温度信号 送入变送器,再由变送器输出单极性模拟 电压信号,到模拟量模块,经内部运算处 理后,输出模拟量电流信号到调压模块输 入端,调压模块根据输入电流的大小,改 变输出电压的大小,并送至加热器。 为了使温度变送器正常工作,还要对其 参数进行设置。在基本状态下按 键并 保持约 2 秒钟,即进入参数设置状态。在参 数设置状态下按 键,仪表将依次显示各 参数,例如上限报警值 HIAL、参数锁 Loc 等 等,对于配置好并锁上参数锁的仪表,只出 现操作工需要用到的参数(现场参数)。用 、 、 等键可修改参数值,按 键并 保持不放,可返回显示上一参数。先按 键不放接着再按 键可退出设置参数状态。 如果没有按键操作,约 30 秒钟后会自动退出 设置参数状态。需要设定的参数有 CTRL=0 SN=21 DIL=000.0 DIH=100.0 DIP=1 三、实验原理 (1)本实验说明 欲使受热体维持一定的温度,则需一风扇不断给其降温。这就需要同时有一加热器以不 同加热量给受热体加热,这样才能保证受热体温度恒定。 本系统的给定值(目标值)可以预先设定后直接输入到回路中;过程变量由在受热体中 的 Pt100 测量并经温度变送器给出,为单极性电压模拟量;输出值是送至加热器的电压,其 允许变化范围为最大值的 0% 至 100%。 (2)理解 FXon 系列的 PID 功能指令 FXon 系列的 PID 回路运算指令的功能指令编号为 FNC88,源操作数[S1],[S2],[S3]和目标 操作数均为 D,16 位运算占 9 个程序步,[S1],[S2]分别用来存放给定值 SV 和当前测量到的 反馈值 PV,[S3]--[S3]+6 用来存放控制参数的值,运算结果 MV 存放在[D]中。

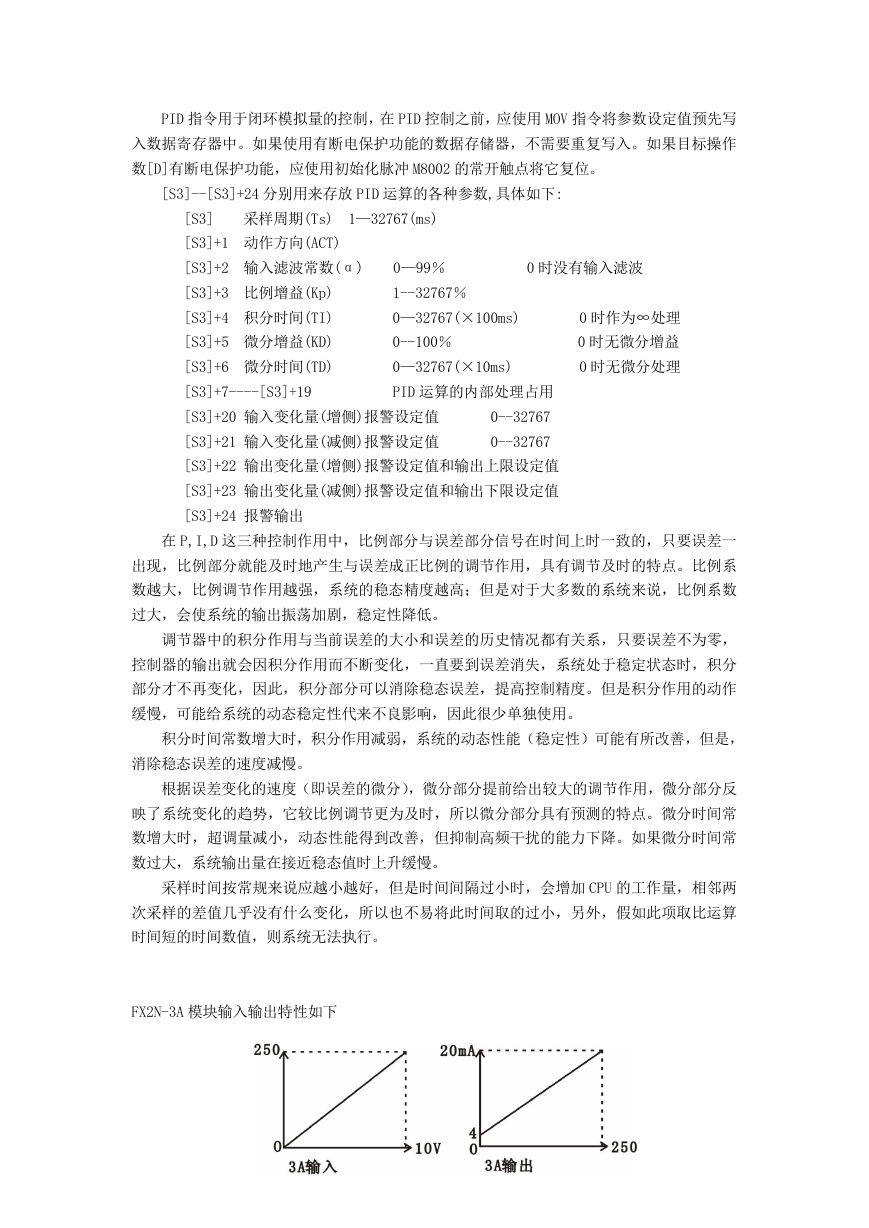

PID 指令用于闭环模拟量的控制,在 PID 控制之前,应使用 MOV 指令将参数设定值预先写 入数据寄存器中。如果使用有断电保护功能的数据存储器,不需要重复写入。如果目标操作 数[D]有断电保护功能,应使用初始化脉冲 M8002 的常开触点将它复位。 [S3]--[S3]+24 分别用来存放 PID 运算的各种参数,具体如下: [S3] 采样周期(Ts) 1—32767(ms) [S3]+1 动作方向(ACT) [S3]+2 输入滤波常数(α) 0—99% 0 时没有输入滤波 [S3]+3 比例增益(Kp) 1--32767% [S3]+4 积分时间(TI) 0—32767(×100ms) 0 时作为∞处理 [S3]+5 微分增益(KD) 0--100% 0 时无微分增益 [S3]+6 微分时间(TD) 0—32767(×10ms) 0 时无微分处理 [S3]+7----[S3]+19 PID 运算的内部处理占用 [S3]+20 输入变化量(增侧)报警设定值 [S3]+21 输入变化量(减侧)报警设定值 0--32767 0--32767 [S3]+22 输出变化量(增侧)报警设定值和输出上限设定值 [S3]+23 输出变化量(减侧)报警设定值和输出下限设定值 [S3]+24 报警输出 在 P,I,D 这三种控制作用中,比例部分与误差部分信号在时间上时一致的,只要误差一 出现,比例部分就能及时地产生与误差成正比例的调节作用,具有调节及时的特点。比例系 数越大,比例调节作用越强,系统的稳态精度越高;但是对于大多数的系统来说,比例系数 过大,会使系统的输出振荡加剧,稳定性降低。 调节器中的积分作用与当前误差的大小和误差的历史情况都有关系,只要误差不为零, 控制器的输出就会因积分作用而不断变化,一直要到误差消失,系统处于稳定状态时,积分 部分才不再变化,因此,积分部分可以消除稳态误差,提高控制精度。但是积分作用的动作 缓慢,可能给系统的动态稳定性代来不良影响,因此很少单独使用。 积分时间常数增大时,积分作用减弱,系统的动态性能(稳定性)可能有所改善,但是, 消除稳态误差的速度减慢。 根据误差变化的速度(即误差的微分),微分部分提前给出较大的调节作用,微分部分反 映了系统变化的趋势,它较比例调节更为及时,所以微分部分具有预测的特点。微分时间常 数增大时,超调量减小,动态性能得到改善,但抑制高频干扰的能力下降。如果微分时间常 数过大,系统输出量在接近稳态值时上升缓慢。 采样时间按常规来说应越小越好,但是时间间隔过小时,会增加 CPU 的工作量,相邻两 次采样的差值几乎没有什么变化,所以也不易将此时间取的过小,另外,假如此项取比运算 时间短的时间数值,则系统无法执行。 FX2N-3A 模块输入输出特性如下

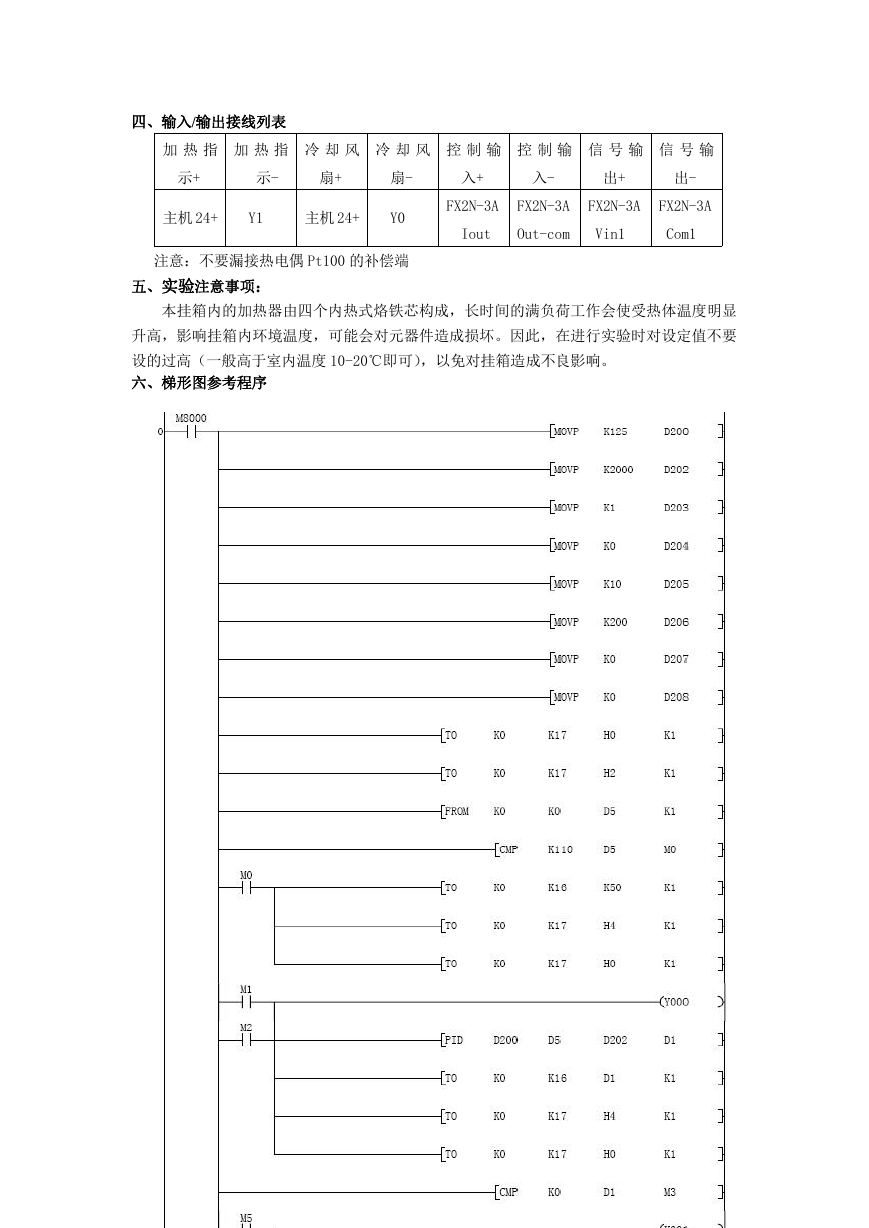

四、输入/输出接线列表 加 热 指 加 热 指 冷 却 风 冷 却 风 控 制 输 控 制 输 信 号 输 信 号 输 示+ 示- 扇+ 扇- 入+ 入- 出+ 出- 主机 24+ Y1 主机 24+ Y0 注意:不要漏接热电偶 Pt100 的补偿端 五、实验注意事项: FX2N-3A FX2N-3A FX2N-3A FX2N-3A Iout Out-com Vin1 Com1 本挂箱内的加热器由四个内热式烙铁芯构成,长时间的满负荷工作会使受热体温度明显 升高,影响挂箱内环境温度,可能会对元器件造成损坏。因此,在进行实验时对设定值不要 设的过高(一般高于室内温度 10-20℃即可),以免对挂箱造成不良影响。 六、梯形图参考程序
