    前 言
    目 录
    1 概述
    1.1 功能组网介绍
    1.2 整体业务介绍
    1.3 业务测试接入流程
    2 准备工作
    2.1 获取测试环境账号
    2.1.1 微信公众号申请
    2.1.2 网站申请
    2.2 创建APP应用
    2.3 NB-IoT参数设置
    3 Profile和插件开发
    3.1 Profile和插件介绍
    3.2 Profile和插件开发
    3.2.1 登录开发者Portal
    3.2.2 在线完成Profile和插件开发
    4 设备接入平台
    4.1 注册设备
    4.2 TUP设备接入
    4.3 LWM2M设备接入
    4.3.1 模组支持LWM2M接口
    4.3.2 接入端口与协议
    4.3.3 设备接入
    5 业务数据上报和业务消息下发
    5.1 业务数据上报
    5.2 向设备发送消息
    6 固件升级
    6.1 升级原理
    6.2 升级包制作
    6.2.1 准备升级包文件
    6.2.2 对升级包进行离线签名
    6.2.3 上传公钥及签名后的升级包
    6.3 创建升级任务
    7 测试环境测试
    7.1 测试申请
    7.2 开放实验室测试
    8 附录
    8.1 模组厂商基本操作指导
    8.2 中国电信物联网开放平台_LWM2M接口规范
    中国电信物联网开放平台_NB-IoT 模组 对接指导书 （V1） 二〇二二年六月
    概述 读者对象 符号约定 前 言 本文档针对 NB-IoT 业务，从准备工作、自定义设备模型、编解码插件开发、设备接入 平台及消息上下行等方法流程进行了介绍。 本文档提供了 NB-IoT 业务模组接入平台的指导。 本文档主要适用于以下工程师：  开发工程师  技术支持工程师  维护工程师 在本文中可能出现下列标志，它们所代表的含义如下。 符号 说明 用于警示紧急的危险情形，若不避免，将会导致人员死亡 或严重的人身伤害。 用于警示潜在的危险情形，若不避免，可能会导致人员死 亡或严重的人身伤害。 用于警示潜在的危险情形，若不避免，可能会导致中度或 轻微的人身伤害。 用于传递设备或环境安全警示信息，若不避免，可能会导 致设备损坏、数据丢失、设备性能降低或其它不可预知的 结果。 “注意”不涉及人身伤害。
    符号 说明 用于突出重要/关键信息、最佳实践和小窍门等。 “说明”不是安全警示信息，不涉及人身、设备及环境伤 害信息。 本规范由中国电信集团公司提出并归口。 本规范起草单位：中国电信物联网开放实验室
    目 录 前 言...................................................................................................................................................ii 目 录...................................................................................................................................................1 1 概述................................................................................................................................................1 1.1 功能组网介绍...............................................................................................................................................................1 1.2 整体业务介绍...............................................................................................................................................................1 1.3 业务测试接入流程.......................................................................................................................................................2 2 准备工作........................................................................................................................................1 2.1 获取测试环境账号.......................................................................................................................................................1 2.1.1 微信公众号申请........................................................................................................................................................1 2.1.2 网站申请....................................................................................................................................................................3 2.2 创建 APP 应用............................................................................................................................................................. 4 2.3 NB-IoT 参数设置..........................................................................................................................................................5 3 Profile 和插件开发.................................................................................................................... 8 3.1 Profile 和插件介绍........................................................................................................................................................8 3.2 Profile 和插件开发........................................................................................................................................................9 3.2.1 登录开发者 Portal..................................................................................................................................................... 9 3.2.2 在线完成 Profile 和插件开发 ...................................................................................................................................9 4 设备接入平台.............................................................................................................................10 4.1 注册设备.....................................................................................................................................................................10 4.2 TUP 设备接入............................................................................................................................................................. 11 4.3 LWM2M 设备接入......................................................................................................................................................11 4.3.1 模组支持 LWM2M 接口.........................................................................................................................................11 4.3.2 接入端口与协议......................................................................................................................................................11 4.3.3 设备接入..................................................................................................................................................................12 5 业务数据上报和业务消息下发.................................................................................................13 5.1 业务数据上报.............................................................................................................................................................13
    5.2 向设备发送消息.........................................................................................................................................................15 6 固件升级.....................................................................................................................................18 6.1 升级原理.....................................................................................................................................................................18 6.2 升级包制作.................................................................................................................................................................19 6.2.1 准备升级包文件......................................................................................................................................................19 6.2.2 对升级包进行离线签名..........................................................................................................................................20 6.2.3 上传公钥及签名后的升级包..................................................................................................................................22 6.3 创建升级任务.............................................................................................................................................................23 7 测试环境测试.............................................................................................................................24 7.1 测试申请.....................................................................................................................................................................24 7.2 开放实验室测试.........................................................................................................................................................24 8 附录.............................................................................................................................................25 8.1 模组厂商基本操作指导.............................................................................................................................................25 8.2 中国电信物联网开放平台_LWM2M 接口规范.......................................................................................................27
    1 概述 1.1 功能组网介绍 在设备侧，智能设备采用了 NB-IOT 芯片，它和中国电信物联网开放平台之间通过 CoAP 协议通讯。CoAP 报文的 payload 里是设备的应用数据。 应用 server 通过 http/https 协议和平台通讯，通过调用平台的开放 API 来控制设备，平 台把设备上报的数据推送给应用服务器。平台支持对设备数据进行协议解析，转换成 标准的 json 格式数据。 图 1-1 组网图 1.2 整体业务介绍 NB-IOT 主要包含 NB 设备、NB-IOT 网络、中国电信物联网开放平台、垂直行业应 用： NB-IOT 设备：通过无线网络连接到中国电信物联网开放平台，采用 CoAP 协议接入， 如水表、燃气表等。
    NB-IOT 网络：实现对 NB-IoT 终端的移动性管理与会话管理；为 NB-IoT 终端建立用 户面承载，传递上下行业务数据。 中国电信物联网开放平台：实现对各种 NB-IoT 设备数据的统一管理，同时向第三方应 用系统开放接口，让各种应用能快速构建自己的物联网业务。 垂直行业应用：实现对 NB 设备的业务管理，包括业务发放、业务控制和呈现等，由 第三方基于中国电信物联网开放平台开放接口进行开发。 1.3 业务测试接入流程 为客户接入测试便捷化，制定了如下的测试接入流程：

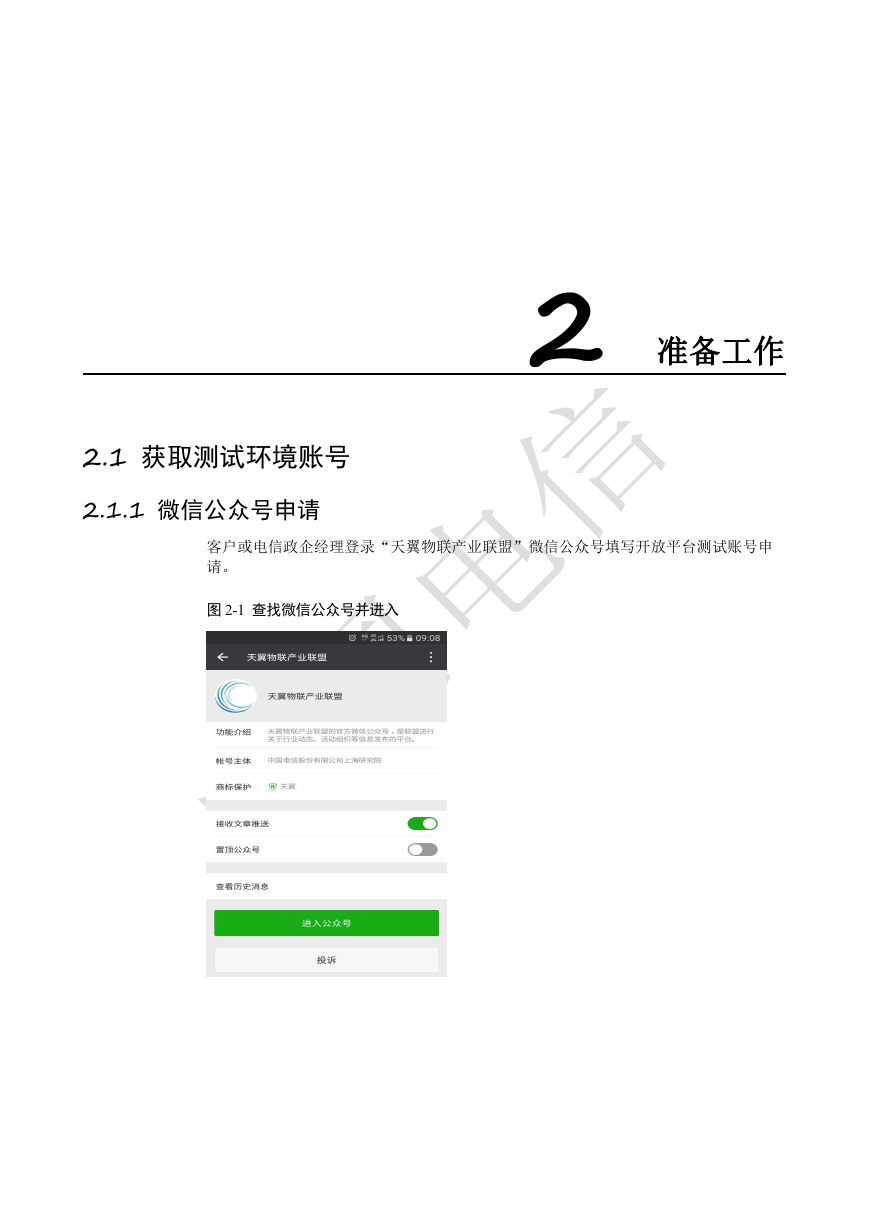

    2 准备工作 2.1 获取测试环境账号 2.1.1 微信公众号申请 客户或电信政企经理登录“天翼物联产业联盟”微信公众号填写开放平台测试账号申 请。 图 2-1 查找微信公众号并进入
