PROTEUS仿真100例.doc
《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例
第 01 篇 基础程序设计
第02篇 硬件应用
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
《单片机 C 语言程序设计实训 100 例—基于 8051+Proteus 仿真》案例
第 01 篇 基础程序设计

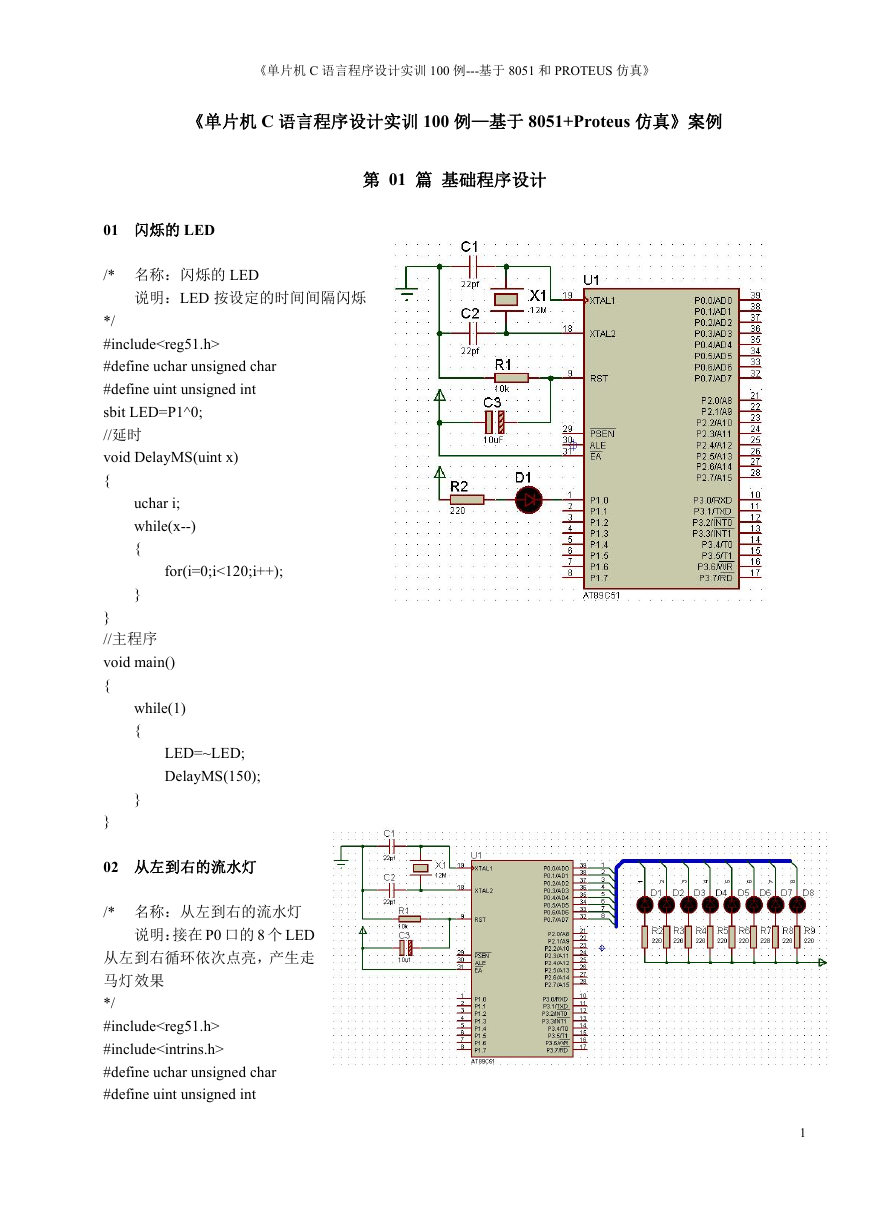

01 闪烁的 LED
/* 名称：闪烁的 LED
说明：LED 按设定的时间间隔闪烁
*/
#include
#define uchar unsigned char
#define uint unsigned int
sbit LED=P1^0;
//延时
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
//主程序
void main()
{
while(1)
{
LED=~LED;
DelayMS(150);
}
}
02 从左到右的流水灯
/* 名称：从左到右的流水灯
说明：接在 P0 口的 8 个 LED
从左到右循环依次点亮，产生走
马灯效果
*/
#include
#include
#define uchar unsigned char
#define uint unsigned int
1
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
//延时
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
//主程序
void main()
{
P0=0xfe;
while(1)
{
P0=_crol_(P0,1); //P0 的值向左循环移动
DelayMS(150);
}
}

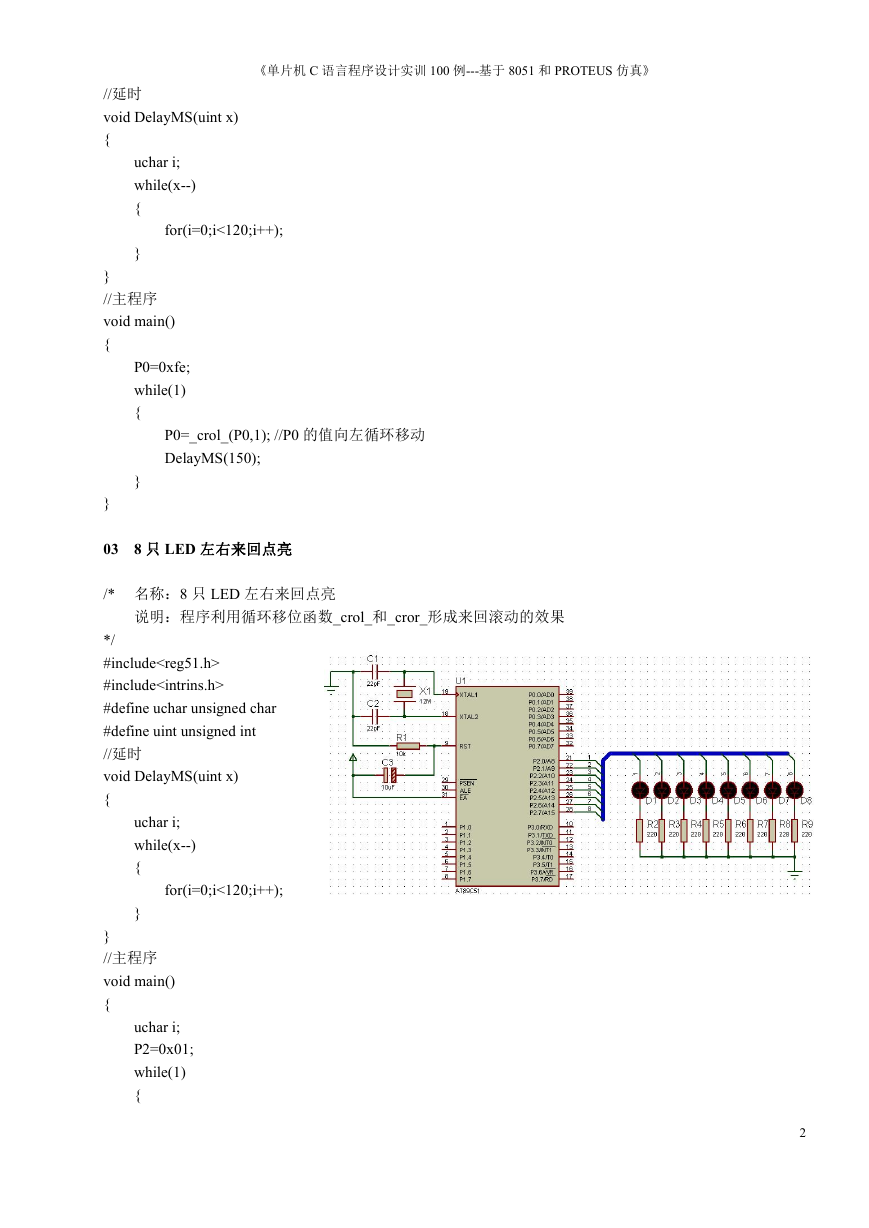

03
8 只 LED 左右来回点亮
/* 名称：8 只 LED 左右来回点亮
说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果
*/
#include
#include
#define uchar unsigned char
#define uint unsigned int
//延时
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
//主程序
void main()
{
uchar i;
P2=0x01;
while(1)
{
2
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
for(i=0;i<7;i++)
{
P2=_crol_(P2,1); //P2 的值向左循环移动
DelayMS(150);
}
for(i=0;i<7;i++)
{
P2=_cror_(P2,1); //P2 的值向右循环移动
DelayMS(150);
}
}
}

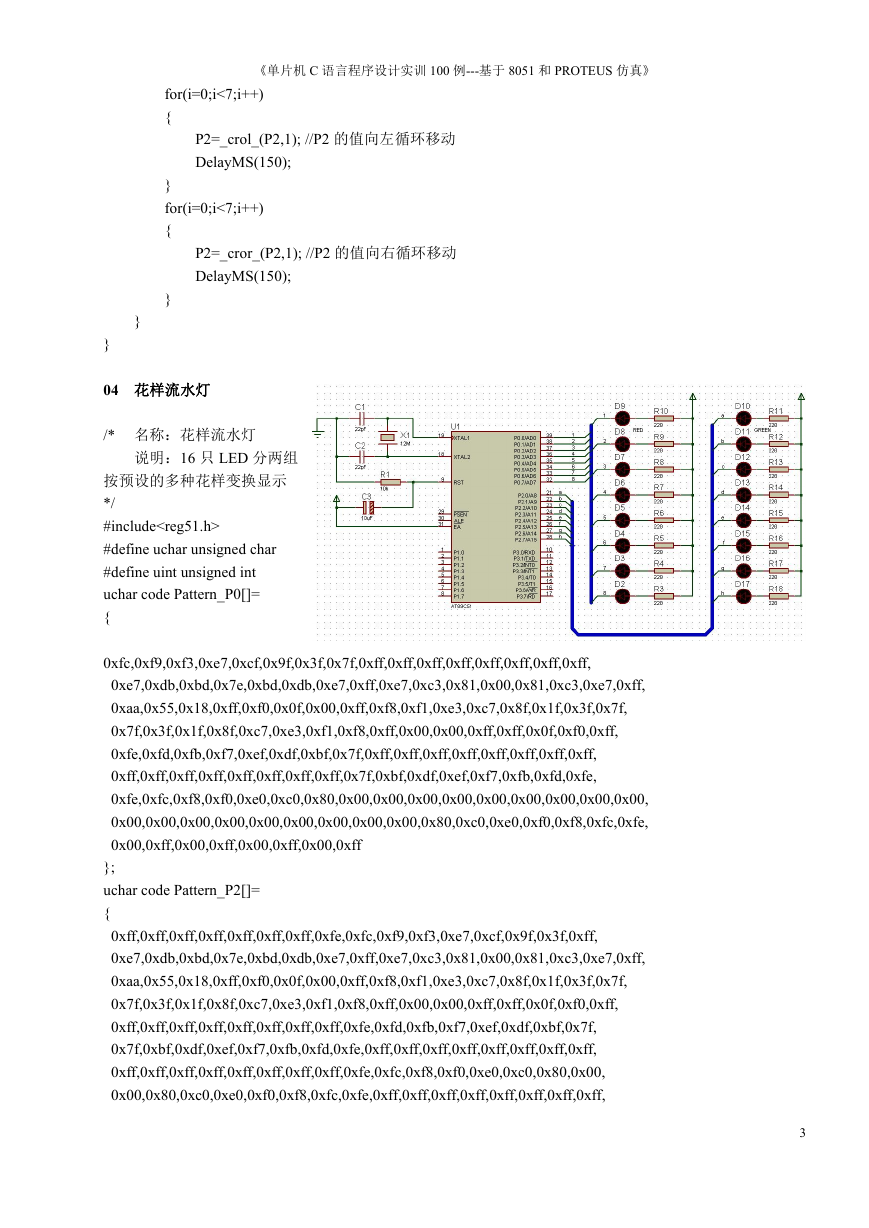

04 花样流水灯
/* 名称：花样流水灯
说明：16 只 LED 分两组
按预设的多种花样变换显示
*/
#include
#define uchar unsigned char
#define uint unsigned int
uchar code Pattern_P0[]=
{
0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff,
0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,
0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,
0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,
0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,
0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff
};
uchar code Pattern_P2[]=
{
0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,
0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff,
0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,
0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,
0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,
0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,
0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
3
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff
};
//延时
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
//主程序
void main()
{
uchar i;
while(1)
{
//从数组中读取数据送至 P0 和 P2 口显示
for(i=0;i<136;i++)
{
P0=Pattern_P0[i];
P2=Pattern_P2[i];
DelayMS(100);
}
}
}

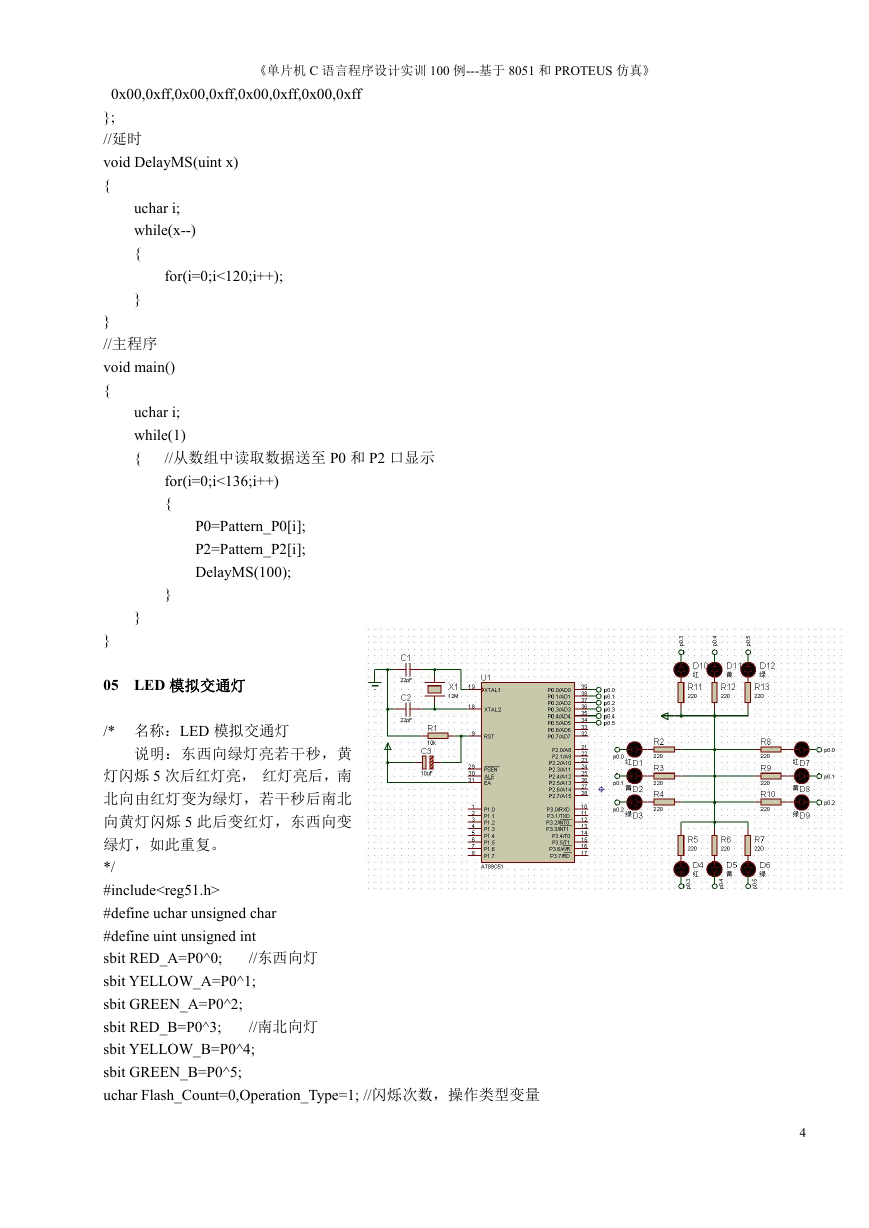

05 LED 模拟交通灯
/* 名称：LED 模拟交通灯
说明：东西向绿灯亮若干秒，黄
灯闪烁 5 次后红灯亮， 红灯亮后，南
北向由红灯变为绿灯，若干秒后南北
向黄灯闪烁 5 此后变红灯，东西向变
绿灯，如此重复。
*/
#include
#define uchar unsigned char
#define uint unsigned int
sbit RED_A=P0^0;
sbit YELLOW_A=P0^1;
sbit GREEN_A=P0^2;
sbit RED_B=P0^3;
sbit YELLOW_B=P0^4;
sbit GREEN_B=P0^5;
uchar Flash_Count=0,Operation_Type=1; //闪烁次数，操作类型变量
//东西向灯
//南北向灯
4
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》

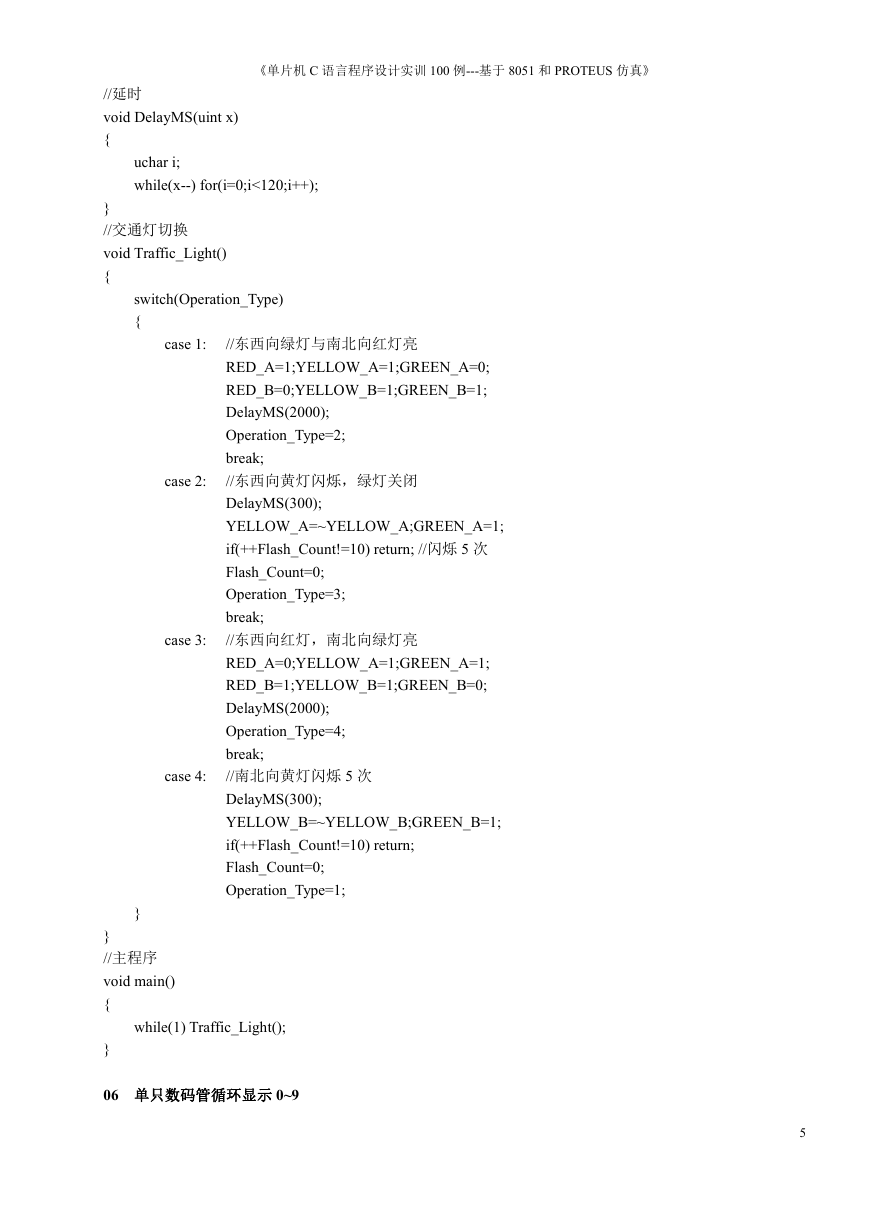

//延时
void DelayMS(uint x)
{
uchar i;
while(x--) for(i=0;i<120;i++);
}
//交通灯切换
void Traffic_Light()
{
switch(Operation_Type)
{
case 1:
case 2:
case 3:
case 4:
//东西向绿灯与南北向红灯亮
RED_A=1;YELLOW_A=1;GREEN_A=0;
RED_B=0;YELLOW_B=1;GREEN_B=1;
DelayMS(2000);
Operation_Type=2;
break;
//东西向黄灯闪烁，绿灯关闭
DelayMS(300);
YELLOW_A=~YELLOW_A;GREEN_A=1;
if(++Flash_Count!=10) return; //闪烁 5 次
Flash_Count=0;
Operation_Type=3;
break;
//东西向红灯，南北向绿灯亮
RED_A=0;YELLOW_A=1;GREEN_A=1;
RED_B=1;YELLOW_B=1;GREEN_B=0;
DelayMS(2000);
Operation_Type=4;
break;
//南北向黄灯闪烁 5 次
DelayMS(300);
YELLOW_B=~YELLOW_B;GREEN_B=1;
if(++Flash_Count!=10) return;
Flash_Count=0;
Operation_Type=1;
}
}
//主程序
void main()
{
while(1) Traffic_Light();
}
06 单只数码管循环显示 0~9
5
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》

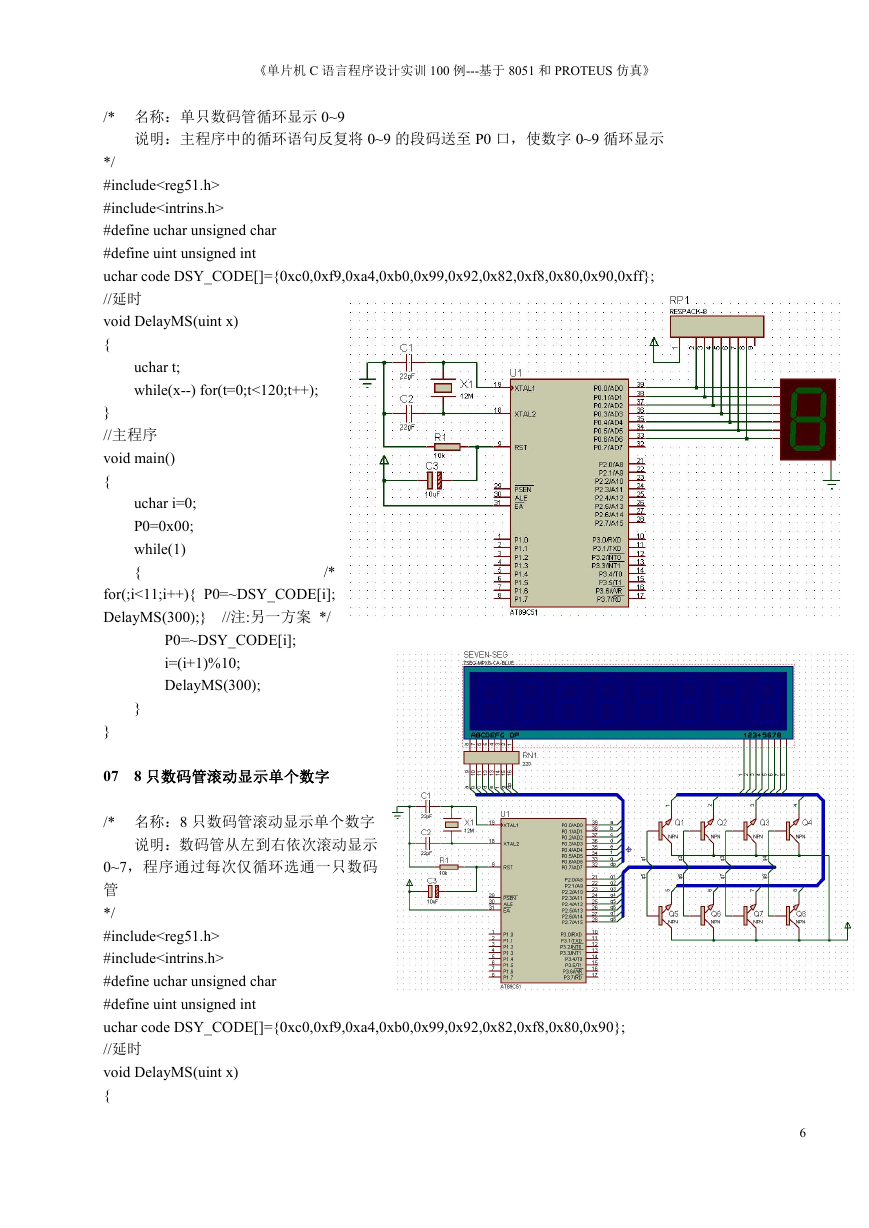

/* 名称：单只数码管循环显示 0~9
说明：主程序中的循环语句反复将 0~9 的段码送至 P0 口，使数字 0~9 循环显示
*/
#include
#include
#define uchar unsigned char
#define uint unsigned int
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
//延时
void DelayMS(uint x)
{
uchar t;
while(x--) for(t=0;t<120;t++);
}
//主程序
void main()
{
uchar i=0;
P0=0x00;
while(1)
{
/*
for(;i<11;i++){ P0=~DSY_CODE[i];
DelayMS(300);}
//注:另一方案 */
P0=~DSY_CODE[i];
i=(i+1)%10;
DelayMS(300);
}
}
07
8 只数码管滚动显示单个数字

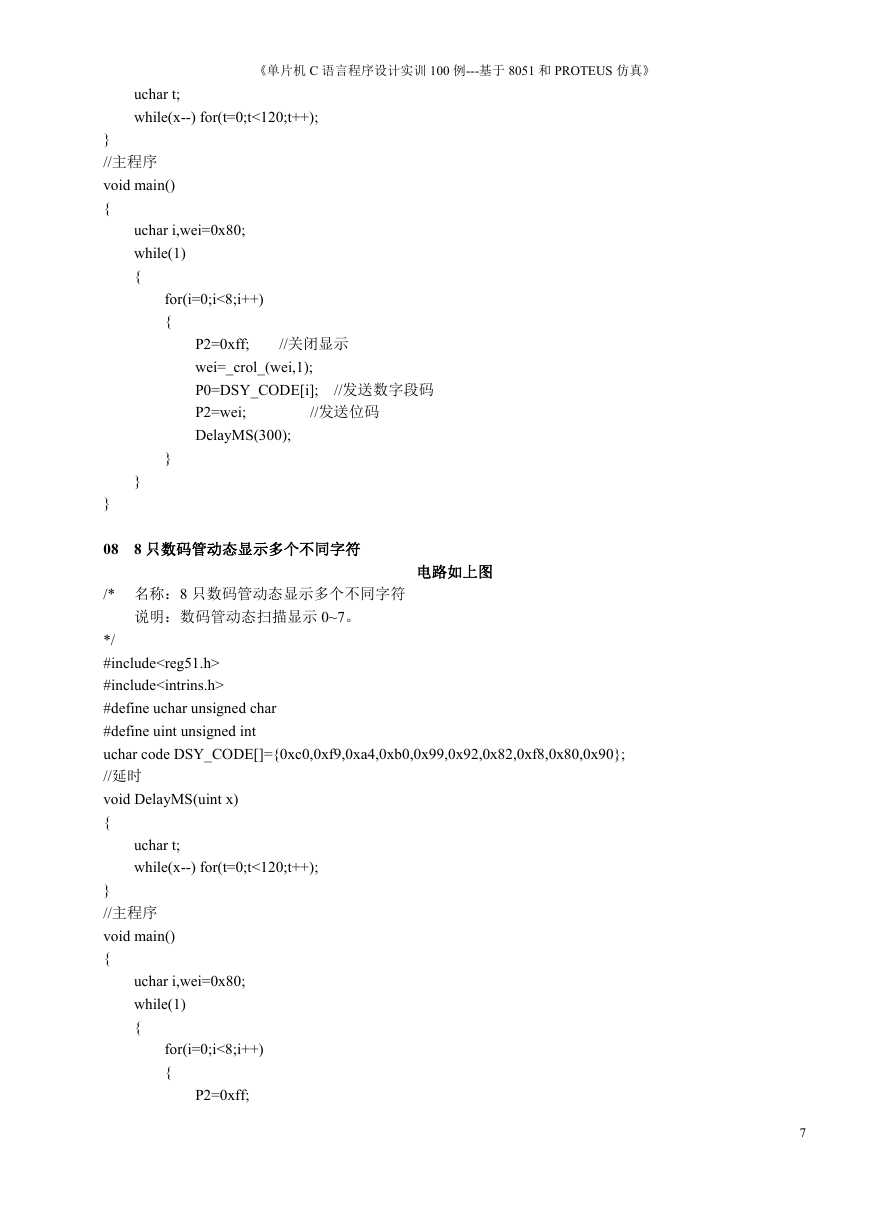

/* 名称：8 只数码管滚动显示单个数字
说明：数码管从左到右依次滚动显示
0~7，程序通过每次仅循环选通一只数码
管
*/
#include
#include
#define uchar unsigned char
#define uint unsigned int
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
//延时
void DelayMS(uint x)
{
6
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
uchar t;
while(x--) for(t=0;t<120;t++);
}
//主程序
void main()
{
uchar i,wei=0x80;
while(1)
{
for(i=0;i<8;i++)
{
//关闭显示
P2=0xff;
wei=_crol_(wei,1);
P0=DSY_CODE[i];
P2=wei;
DelayMS(300);
//发送数字段码
//发送位码
}
}
}
08
8 只数码管动态显示多个不同字符
/* 名称：8 只数码管动态显示多个不同字符
说明：数码管动态扫描显示 0~7。
电路如上图
*/
#include
#include
#define uchar unsigned char
#define uint unsigned int
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
//延时
void DelayMS(uint x)
{
uchar t;
while(x--) for(t=0;t<120;t++);
}
//主程序
void main()
{
uchar i,wei=0x80;
while(1)
{
for(i=0;i<8;i++)
{
P2=0xff;
7
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》
P0=DSY_CODE[i];
wei=_crol_(wei,1);
P2=wei;
DelayMS(2);
//发送段码
//发送位码
}
}
}

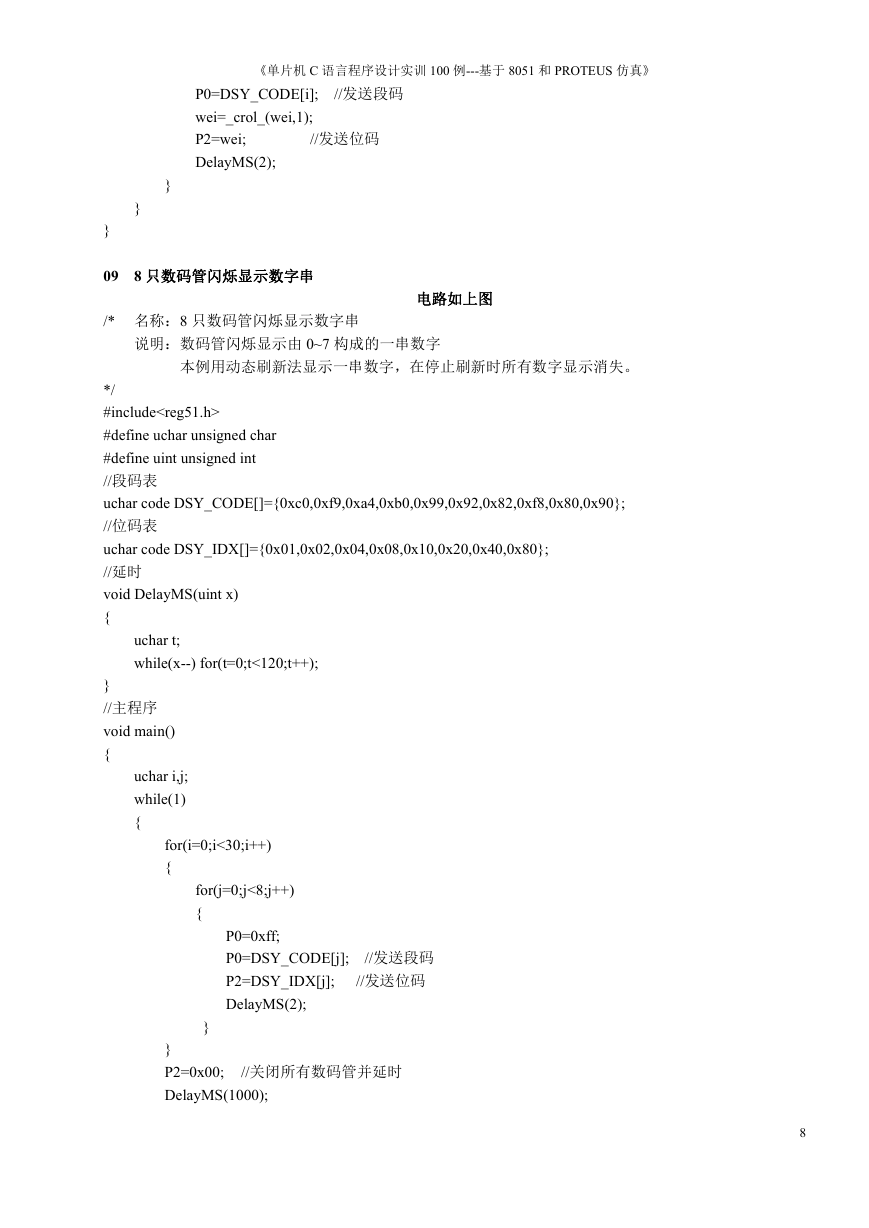

09
8 只数码管闪烁显示数字串
/* 名称：8 只数码管闪烁显示数字串
说明：数码管闪烁显示由 0~7 构成的一串数字
电路如上图
本例用动态刷新法显示一串数字，在停止刷新时所有数字显示消失。
*/
#include
#define uchar unsigned char
#define uint unsigned int
//段码表
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
//位码表
uchar code DSY_IDX[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
//延时
void DelayMS(uint x)
{
uchar t;
while(x--) for(t=0;t<120;t++);
}
//主程序
void main()
{
uchar i,j;
while(1)
{
for(i=0;i<30;i++)
{
for(j=0;j<8;j++)
{
P0=0xff;
P0=DSY_CODE[j];
P2=DSY_IDX[j];
DelayMS(2);
//发送段码
//发送位码
}
}
P2=0x00;
DelayMS(1000);
//关闭所有数码管并延时
8
