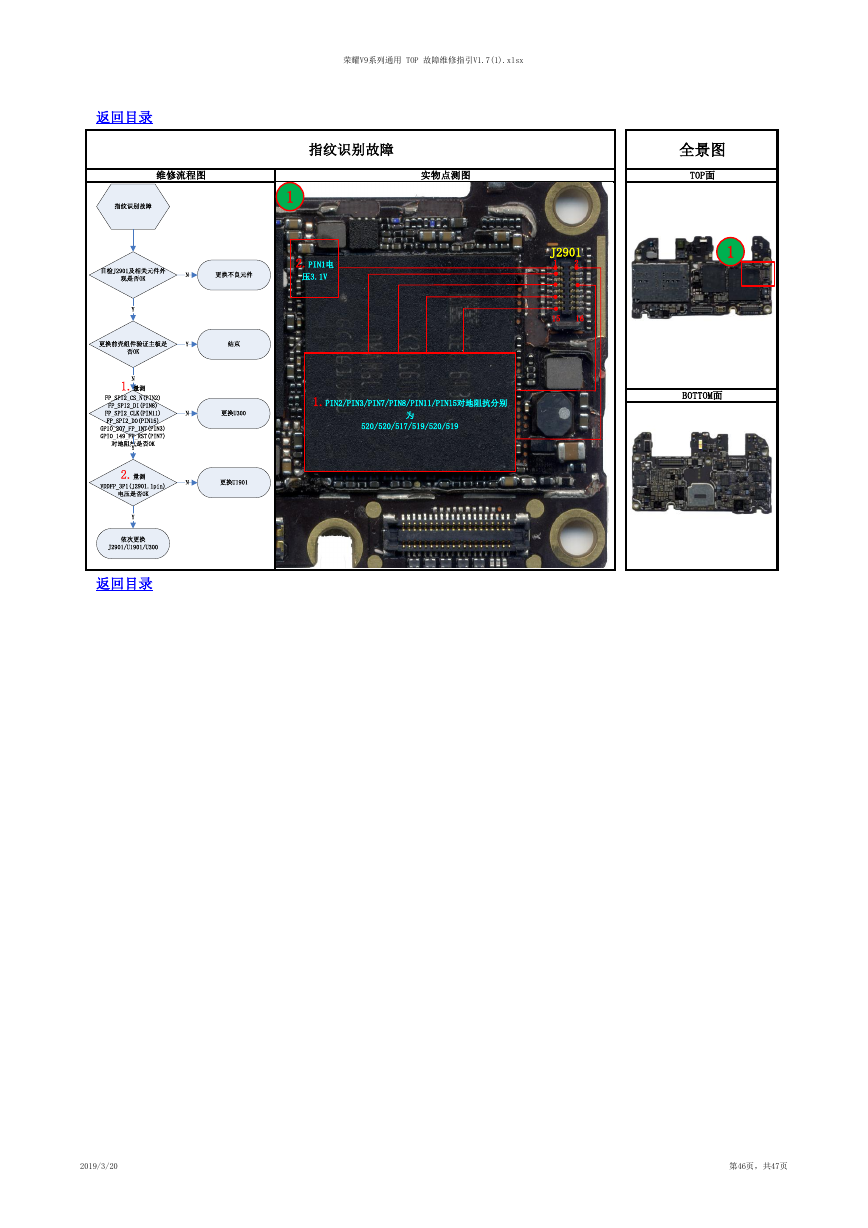

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 指纹识别故障 维修流程图 实物点测图 1 2.PIN1电 压3.1V 1.PIN2/PIN3/PIN7/PIN8/PIN11/PIN15对地阻抗分别 为 520/520/517/519/520/519 J2901 2 1 15 16 全景图 TOP面 1 BOTTOM面 返回目录 2019/3/20 第46页，共47页 指纹识别故障目检J2901及相关元件外观是否OK更换不良元件NY更换前壳组件验证主板是否OK结束YN1.量测FP_SPI2_CS_N(PIN2)FP_SPI2_DI(PIN8)FP_SPI2_CLK(PIN11)FP_SPI2_DO(PIN15)GPIO_207_FP_INT(PIN3)GPIO_149_FP_RST(PIN7)对地阻抗是否OK更换U300N2.量测VDDFP_3P1(J2901.1pin)电压是否OKY更换U1901NY依次更换J2901/U1901/U300
