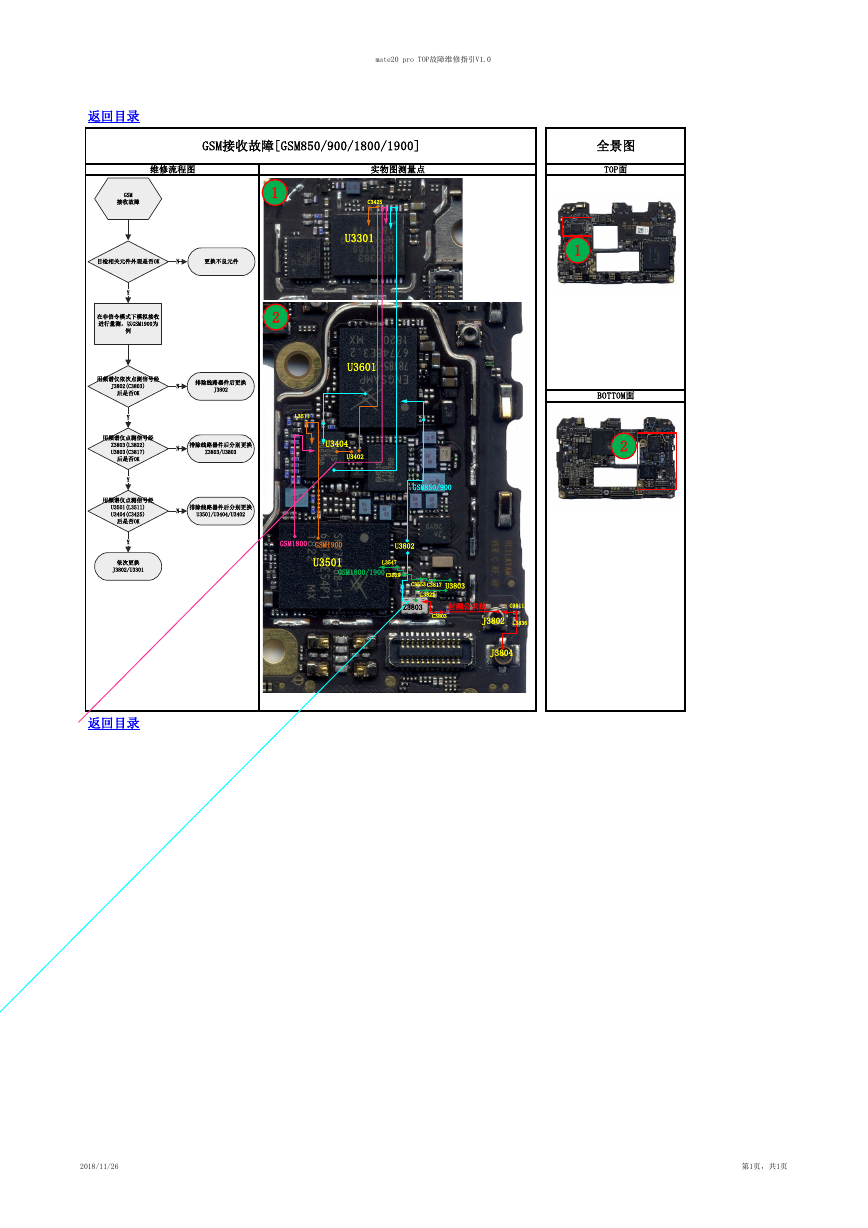

全景图 TOP面 1 BOTTOM面 2 mate20 pro TOP故障维修指引V1.0 GSM接收故障[GSM850/900/1800/1900] 维修流程图 实物图测量点 N N 排除线路器件后更换 J3802 L3511 排除线路器件后分别更换 Z3803/U3803 U3404 U3402 N 排除线路器件后分别更换 U3501/U3404/U3402 GSM850/900 GSM1800 GSM1900 U3501 U3802 L3547 GSM1800/1900 C3529 C3553 C3817 U3803 L3822 Z3803 射频公共线 C3811 C3803 J3802 L3836 J3804 目检相关元件外观是否OK N 更换不良元件 1 2 C3425 U3301 U3601 返回目录 GSM 接收故障 Y 在非信令模式下模拟接收 进行量测，以GSM1900为 例 用频谱仪依次点测信号经 J3802(C3803) 后是否OK Y 用频谱仪点测信号经 Z3803(L3822) U3803(C3817) 后是否OK Y 用频谱仪点测信号经 U3501(L3511) U3404(C3425) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
