三星打印机-CLP-600series说明书.pdf

发布时间：2022-05-18 发布人：admin 分类：说明书资料大小：5.74M 资料格式：pdf 举报版权申诉


第1页 / 共107页


第2页 / 共107页


第3页 / 共107页


第4页 / 共107页


第5页 / 共107页


第6页 / 共107页


第7页 / 共107页


第8页 / 共107页

简介

特殊功能

打印机功能

打印机组件

正视图

右视图

安装打印机

开箱

安装墨粉盒

装纸

更改纸盘中的纸张尺寸

连接打印机电缆

本地打印

网络打印（仅适用于 CLP-600N）

打开打印机

打印演示页

更改显示语言（仅适用于 CLP-600N）

安装打印机软件

系统要求

打印机驱动程序功能

使用控制面板

了解控制面板

显示屏（仅适用于 CLP-600N）

按钮

使用控制面板菜单（仅适用于 CLP-600N）

访问控制面板菜单

控制面板菜单概述

信息菜单

颜色菜单

打印机菜单

设置菜单

网络菜单

使用打印介质

选择纸张和其它介质

介质尺寸和容量

纸张与特殊介质使用原则

装纸

使用纸盘 1

使用可选纸盘

使用多用途纸盘

使用手动进纸

打印特殊打印介质

打印信封

打印标签

打印预印纸

打印卡片或自定义尺寸的介质

基本打印

打印文档

取消打印作业

维护打印机

打印配置页

更换耗材

管理墨粉盒

墨粉盒存放

墨粉盒使用寿命

摇匀墨粉

更换墨粉盒

更换纸张传输带

更换定影器组件

清洁打印机

清洁打印机外部

清洁打印机内部

通过网站管理打印机（仅适用于 CLP-600N）

设置电子邮件通知

设置联系信息选项卡

解决问题

故障排除检查表

解决一般打印问题

清除卡纸

进纸区

多用途纸盘

打印机内部

出纸区

可选纸盘 2

避免卡纸的提示

解决打印质量问题

了解显示屏消息

常见 Windows 问题

常见 Macintosh 问题

常见 Linux 问题

在网络中使用打印机（仅适用于 CLP-600N）

关于在网络中共享打印机

设置网络连接的打印机

在控制面板上配置网络参数

安装打印机选件

安装打印机选件时的预防措施

安装可选纸盘

规格

打印机规格

纸张规格

概述

支持的纸张尺寸

纸张使用准则

纸张规格

出纸容量

进纸容量

打印机和纸张存放环境

信封

标签

索引

软件部分

软件部分目录

在 Windows 中安装打印机软件

安装打印机软件

安装本地打印软件

安装网络打印软件

更改软件语言

重新安装打印机软件

删除打印机软件

基本打印

打印文档

打印机设置

布局选项卡

纸张选项卡

图形选项卡

其它功能选项卡

关于选项卡

打印机选项卡

使用偏好设置

使用帮助

高级打印

在一页纸上打印多页（N-up 打印）

打印海报

打印手册

双面打印

打印缩小或放大的文档

将文档调整为选定的纸张尺寸

使用水印

使用现有水印

创建水印

编辑水印

删除水印

使用覆盖页

什么是覆盖页？

创建新的覆盖页

使用覆盖页

删除覆盖页

本地共享打印机

设置主机计算机

设置客户计算机

使用 Smart Panel

了解 Smart Panel

打开《故障排除指南》

使用打印机设置实用程序

使用屏幕帮助

更改 Smart Panel 程序设置

在 Linux 中使用打印机

系统要求

安装打印机驱动程序

更改打印机的连接方法

卸载打印机驱动程序

使用配置工具

更改 LLPR 属性

在Macintosh中使用本款打印机

为 Macintosh 安装软件

安装打印机

为网络连接的Macintosh

为 USB 连接的Macintosh

打印

打印文档

更改打印机设置

在一张纸上打印多页

软件部分索引

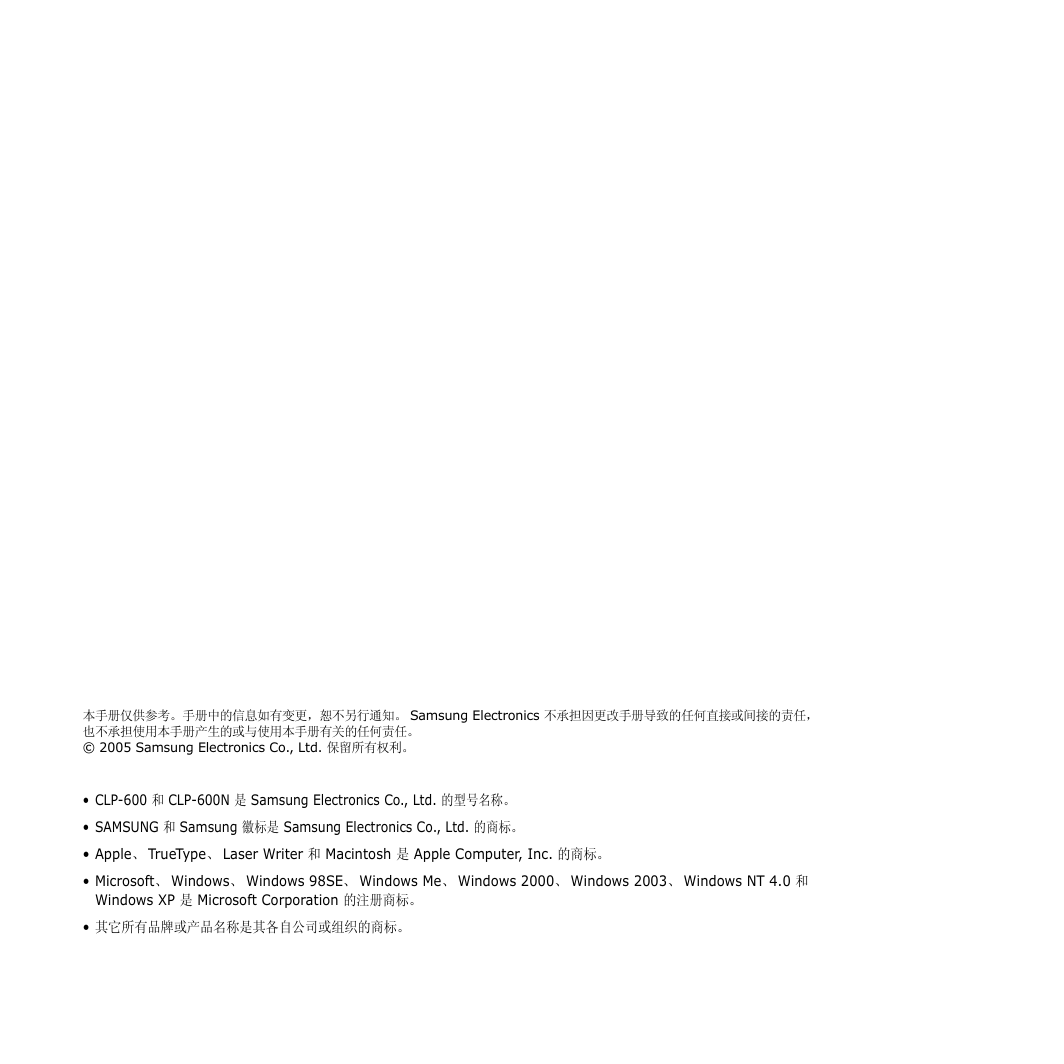

本手册仅供参考。手册中的信息如有变更，恕不另行通知。 Samsung Electronics 不承担因更改手册导致的任何直接或间接的责任，也不承担使用本手册产生的或与使用本手册有关的任何责任。 © 2005 Samsung Electronics Co., Ltd. 保留所有权利。 • CLP-600 和 CLP-600N 是 Samsung Electronics Co., Ltd. 的型号名称。 • SAMSUNG 和 Samsung 徽标是 Samsung Electronics Co., Ltd. 的商标。 • Apple、 TrueType、 Laser Writer 和 Macintosh 是 Apple Computer, Inc. 的商标。 • Microsoft、 Windows、 Windows 98SE、 Windows Me、 Windows 2000、 Windows 2003、 Windows NT 4.0 和 Windows XP 是 Microsoft Corporation 的注册商标。 • 其它所有品牌或产品名称是其各自公司或组织的商标。

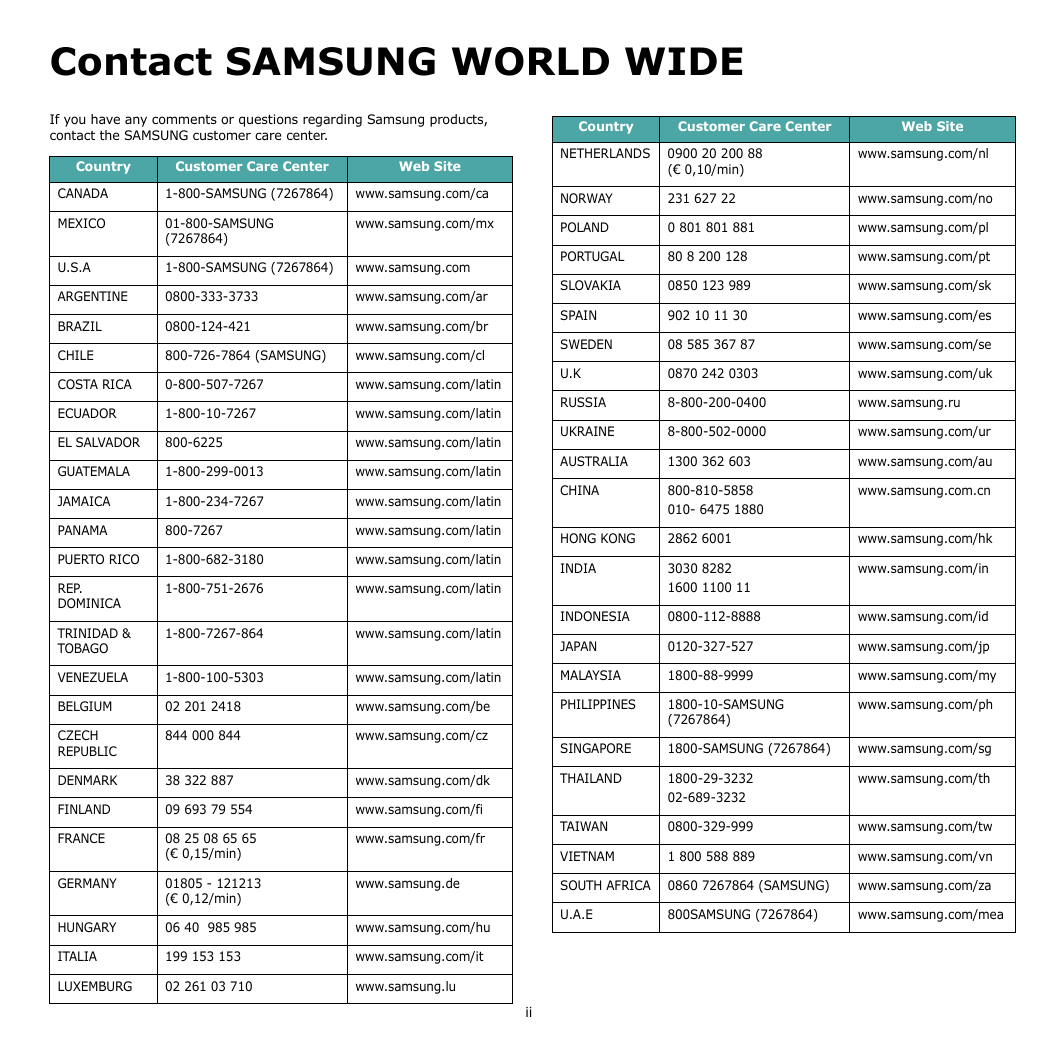

Contact SAMSUNG WORLD WIDE If you have any comments or questions regarding Samsung products, contact the SAMSUNG customer care center. Country Customer Care Center Web Site CANADA MEXICO 1-800-SAMSUNG (7267864) www.samsung.com/ca 01-800-SAMSUNG (7267864) www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) www.samsung.com ARGENTINE 0800-333-3733 www.samsung.com/ar BRAZIL CHILE 0800-124-421 www.samsung.com/br 800-726-7864 (SAMSUNG) www.samsung.com/cl COSTA RICA 0-800-507-7267 www.samsung.com/latin ECUADOR 1-800-10-7267 www.samsung.com/latin EL SALVADOR 800-6225 www.samsung.com/latin GUATEMALA 1-800-299-0013 www.samsung.com/latin JAMAICA PANAMA 1-800-234-7267 www.samsung.com/latin 800-7267 www.samsung.com/latin PUERTO RICO 1-800-682-3180 www.samsung.com/latin REP. DOMINICA TRINIDAD & TOBAGO 1-800-751-2676 www.samsung.com/latin 1-800-7267-864 www.samsung.com/latin Country Customer Care Center Web Site NETHERLANDS NORWAY POLAND 0900 20 200 88 (€ 0,10/min) 231 627 22 0 801 801 881 www.samsung.com/nl www.samsung.com/no www.samsung.com/pl PORTUGAL 80 8 200 128 www.samsung.com/pt SLOVAKIA 0850 123 989 www.samsung.com/sk SPAIN 902 10 11 30 www.samsung.com/es SWEDEN 08 585 367 87 www.samsung.com/se U.K 0870 242 0303 www.samsung.com/uk RUSSIA 8-800-200-0400 www.samsung.ru UKRAINE 8-800-502-0000 www.samsung.com/ur AUSTRALIA 1300 362 603 www.samsung.com/au CHINA 800-810-5858 010- 6475 1880 HONG KONG 2862 6001 INDIA 3030 8282 1600 1100 11 www.samsung.com.cn www.samsung.com/hk www.samsung.com/in INDONESIA 0800-112-8888 www.samsung.com/id JAPAN 0120-327-527 www.samsung.com/jp VENEZUELA 1-800-100-5303 www.samsung.com/latin MALAYSIA 1800-88-9999 www.samsung.com/my BELGIUM 02 201 2418 www.samsung.com/be PHILIPPINES 1800-10-SAMSUNG (7267864) www.samsung.com/ph CZECH REPUBLIC 844 000 844 www.samsung.com/cz SINGAPORE 1800-SAMSUNG (7267864) www.samsung.com/sg DENMARK 38 322 887 www.samsung.com/dk THAILAND 1800-29-3232 02-689-3232 www.samsung.com/th TAIWAN 0800-329-999 www.samsung.com/tw VIETNAM 1 800 588 889 www.samsung.com/vn FINLAND FRANCE GERMANY 09 693 79 554 08 25 08 65 65 (€ 0,15/min) 01805 - 121213 (€ 0,12/min) www.samsung.com/fi www.samsung.com/fr www.samsung.de SOUTH AFRICA 0860 7267864 (SAMSUNG) www.samsung.com/za HUNGARY 06 40 985 985 www.samsung.com/hu ITALIA 199 153 153 www.samsung.com/it LUXEMBURG 02 261 03 710 www.samsung.lu ii U.A.E 800SAMSUNG (7267864) www.samsung.com/mea

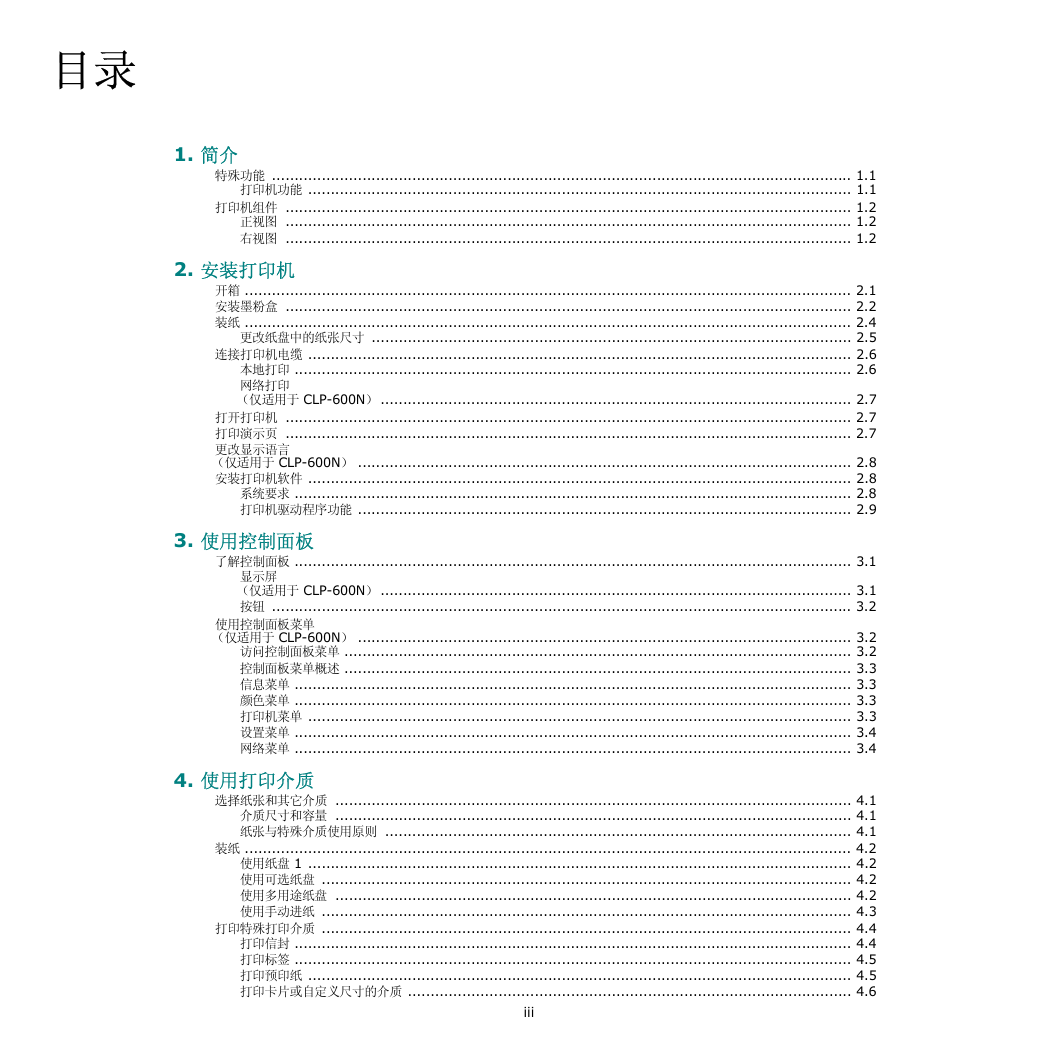

目录 1. 简介特殊功能 ................................................................................................................................ 1.1 打印机功能 ........................................................................................................................ 1.1 打印机组件 ............................................................................................................................. 1.2 正视图 ............................................................................................................................. 1.2 右视图 ............................................................................................................................. 1.2 2. 安装打印机开箱 ...................................................................................................................................... 2.1 安装墨粉盒 ............................................................................................................................. 2.2 装纸 ...................................................................................................................................... 2.4 更改纸盘中的纸张尺寸 .......................................................................................................... 2.5 连接打印机电缆 ........................................................................................................................ 2.6 本地打印 ........................................................................................................................... 2.6 网络打印（仅适用于 CLP-600N） ........................................................................................................ 2.7 打开打印机 ............................................................................................................................. 2.7 打印演示页 ............................................................................................................................. 2.7 更改显示语言（仅适用于 CLP-600N） ............................................................................................................. 2.8 安装打印机软件 ........................................................................................................................ 2.8 系统要求 ........................................................................................................................... 2.8 打印机驱动程序功能 ............................................................................................................. 2.9 3. 使用控制面板了解控制面板 ........................................................................................................................... 3.1 显示屏（仅适用于 CLP-600N） ........................................................................................................ 3.1 按钮 ................................................................................................................................ 3.2 使用控制面板菜单（仅适用于 CLP-600N） ............................................................................................................. 3.2 访问控制面板菜单 ................................................................................................................ 3.2 控制面板菜单概述 ................................................................................................................ 3.3 信息菜单 ........................................................................................................................... 3.3 颜色菜单 ........................................................................................................................... 3.3 打印机菜单 ........................................................................................................................ 3.3 设置菜单 ........................................................................................................................... 3.4 网络菜单 ........................................................................................................................... 3.4 4. 使用打印介质选择纸张和其它介质 .................................................................................................................. 4.1 介质尺寸和容量 .................................................................................................................. 4.1 纸张与特殊介质使用原则 ....................................................................................................... 4.1 装纸 ...................................................................................................................................... 4.2 使用纸盘 1 ........................................................................................................................ 4.2 使用可选纸盘 ..................................................................................................................... 4.2 使用多用途纸盘 .................................................................................................................. 4.2 使用手动进纸 ..................................................................................................................... 4.3 打印特殊打印介质 ..................................................................................................................... 4.4 打印信封 ........................................................................................................................... 4.4 打印标签 ........................................................................................................................... 4.5 打印预印纸 ........................................................................................................................ 4.5 打印卡片或自定义尺寸的介质 .................................................................................................. 4.6 iii

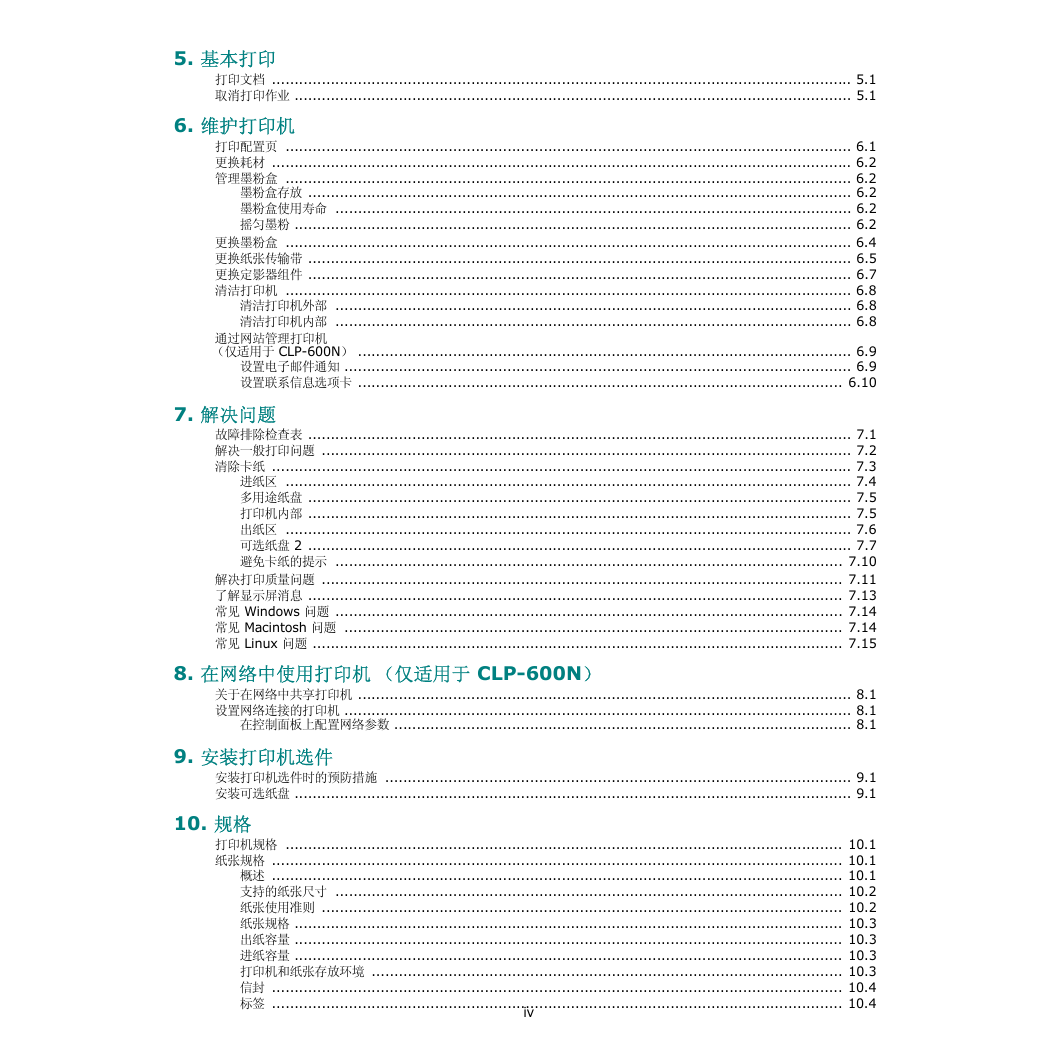

5. 基本打印打印文档 ................................................................................................................................ 5.1 取消打印作业 ........................................................................................................................... 5.1 6. 维护打印机打印配置页 ............................................................................................................................. 6.1 更换耗材 ................................................................................................................................ 6.2 管理墨粉盒 ............................................................................................................................. 6.2 墨粉盒存放 ........................................................................................................................ 6.2 墨粉盒使用寿命 .................................................................................................................. 6.2 摇匀墨粉 ........................................................................................................................... 6.2 更换墨粉盒 ............................................................................................................................. 6.4 更换纸张传输带 ........................................................................................................................ 6.5 更换定影器组件 ........................................................................................................................ 6.7 清洁打印机 ............................................................................................................................. 6.8 清洁打印机外部 .................................................................................................................. 6.8 清洁打印机内部 .................................................................................................................. 6.8 通过网站管理打印机（仅适用于 CLP-600N） ............................................................................................................. 6.9 设置电子邮件通知 ................................................................................................................ 6.9 设置联系信息选项卡 ........................................................................................................... 6.10 7. 解决问题故障排除检查表 ........................................................................................................................ 7.1 解决一般打印问题 ..................................................................................................................... 7.2 清除卡纸 ................................................................................................................................ 7.3 进纸区 ............................................................................................................................. 7.4 多用途纸盘 ........................................................................................................................ 7.5 打印机内部 ........................................................................................................................ 7.5 出纸区 ............................................................................................................................. 7.6 可选纸盘 2 ........................................................................................................................ 7.7 避免卡纸的提示 ................................................................................................................ 7.10 解决打印质量问题 ................................................................................................................... 7.11 了解显示屏消息 ...................................................................................................................... 7.13 常见 Windows 问题 ................................................................................................................ 7.14 常见 Macintosh 问题 .............................................................................................................. 7.14 常见 Linux 问题 ..................................................................................................................... 7.15 8. 在网络中使用打印机（仅适用于 CLP-600N）关于在网络中共享打印机 ............................................................................................................. 8.1 设置网络连接的打印机 ................................................................................................................ 8.1 在控制面板上配置网络参数 ..................................................................................................... 8.1 9. 安装打印机选件安装打印机选件时的预防措施 ....................................................................................................... 9.1 安装可选纸盘 ........................................................................................................................... 9.1 10. 规格打印机规格 ........................................................................................................................... 10.1 纸张规格 .............................................................................................................................. 10.1 概述 .............................................................................................................................. 10.1 支持的纸张尺寸 ................................................................................................................ 10.2 纸张使用准则 ................................................................................................................... 10.2 纸张规格 ......................................................................................................................... 10.3 出纸容量 ......................................................................................................................... 10.3 进纸容量 ......................................................................................................................... 10.3 打印机和纸张存放环境 ........................................................................................................ 10.3 信封 .............................................................................................................................. 10.4 标签 .............................................................................................................................. 10.4 iv

重要预防措施和安全信息环境和安全保证使用本机器时，一定要遵守这些基本的安全措施，以减少火灾、电击和人身伤害的危险： 1 阅读和理解所有说明。 2 了解电器使用的基本常识。 3 遵循机器上标示或随机手册上的所有警告和说明。 4 如果操作说明与安全信息有冲突，请以安全信息为准。您可能错误理解了操作说明。如果您不能解决冲突，请与销售或服务代表联系以寻求帮助。 5 清洁之前，请将机器从墙上的 AC 电源插座上拔下。不要使用液体或气雾清洁剂。只能使用湿布进行清洁。 6 不要将本机器放在不稳定的桌台上，以免跌落造成严重损坏。 7 严禁将本机器放在散热器、空调或通风管上面或靠近它们。 8 不要在电源线上压任何物品。不要将本机器放在人们会踩到其电源线的地方。 9 墙上插座和延长线不要过载。这可能会降低性能，以及造成火灾或电击。 10 谨防小动物咬噬 AC 电源线和 PC 接口线。 11 切勿让尖的物品刺穿机器的槽孔，以免触到内部高压装置或造成火灾或电击。切勿让任何液体溅到机器上。 12 不要拆解本机器以免造成电击。需要修理时应请专业维护人员进行。打开或卸下护盖时会有电击或其它危险。不正确的拆装可能会使以后使用时造成电击。 13 若出现以下情况，请将机器从 PC 和墙上 AC 电源插座上拔下，并请求专业维修人员进行维护： • 电源线、插头或连接线有破损。 • 机器中溅入了液体。 • 机器遭受到雨淋或进水。 • 按照说明安装后机器不能正常使用。 • 机器跌落，或机壳摔坏。 • 机器性能发生明显变化。 14 只调整操作说明中提到的控制。不正确地调整其它控制可能会造成损坏，并且需要专业维修人员花更长的时间才能修好。激光的安全性声明本打印机在美国通过认证，符合 DHHS 21 CFR，第一章 J 节关于 (1) 级激光产品的要求，在其他地方通过 I 级激光产品的认证，符合 IEC 825 的要求。 I 级激光产品被认为是没有危害的。激光系统和打印机被设计成在正常操作、用户维护和按规定进行服务的条件下，人体不会接触 I 级水平以上的激光辐射。警告在激光 / 扫描器组件的保护盖被拆下时，决不能操作和维修打印机。虽然反射的激光不可见，但它能损害您的眼睛。使用本款产品时，一定要遵守这些基本的安全措施，以减少火灾、电击和人身伤害的危险。臭氧安全性在正常操作时，本机器会产生臭氧。但产生的臭氧对操作人员无害。尽管如此，仍建议在通风良好处使用本款打印机。有关臭氧的详细信息，请向离您最近的三星经销商询问。 15 避免在雷暴天气使用本机器，以免遭到电击。如果可能，雷雨期间请拔下 AC 电无线电频率辐射源线。 16 如果连续打印多页，出纸盘的表面会变得很烫。当心不要触碰此表面，并让儿童远离此表面。 17 保存好这些说明资料。关于符合 FCC 指标的声明本设备已经过测试，证明符合 FCC 规定中的第 15 章所规定的 B 级数字设备的限制。这些限制是为了针对居住设施内的有害干扰提供合理的保护而制定的。本产品产生、使用和辐射射频能量，如果未按本手册的说明安装和使用，可能会对无线电通信产生有害干扰。但是我们未作出在特定的设施内不发生干扰的保证。如果本设备对无线电或电视接收产生有害干扰，可通过关 / 开本设备来判断，建议用户用下面的一种或几种方法来克服干扰： • 调整接收天线的方向或重新定位天线。 • 增加本设备和接收器之间的距离。 • 将本设备连接到不同于接收机连接的电路上的电源插座上。 • 向经销商或有经验的无线电 / 电视技师寻求帮助。 i

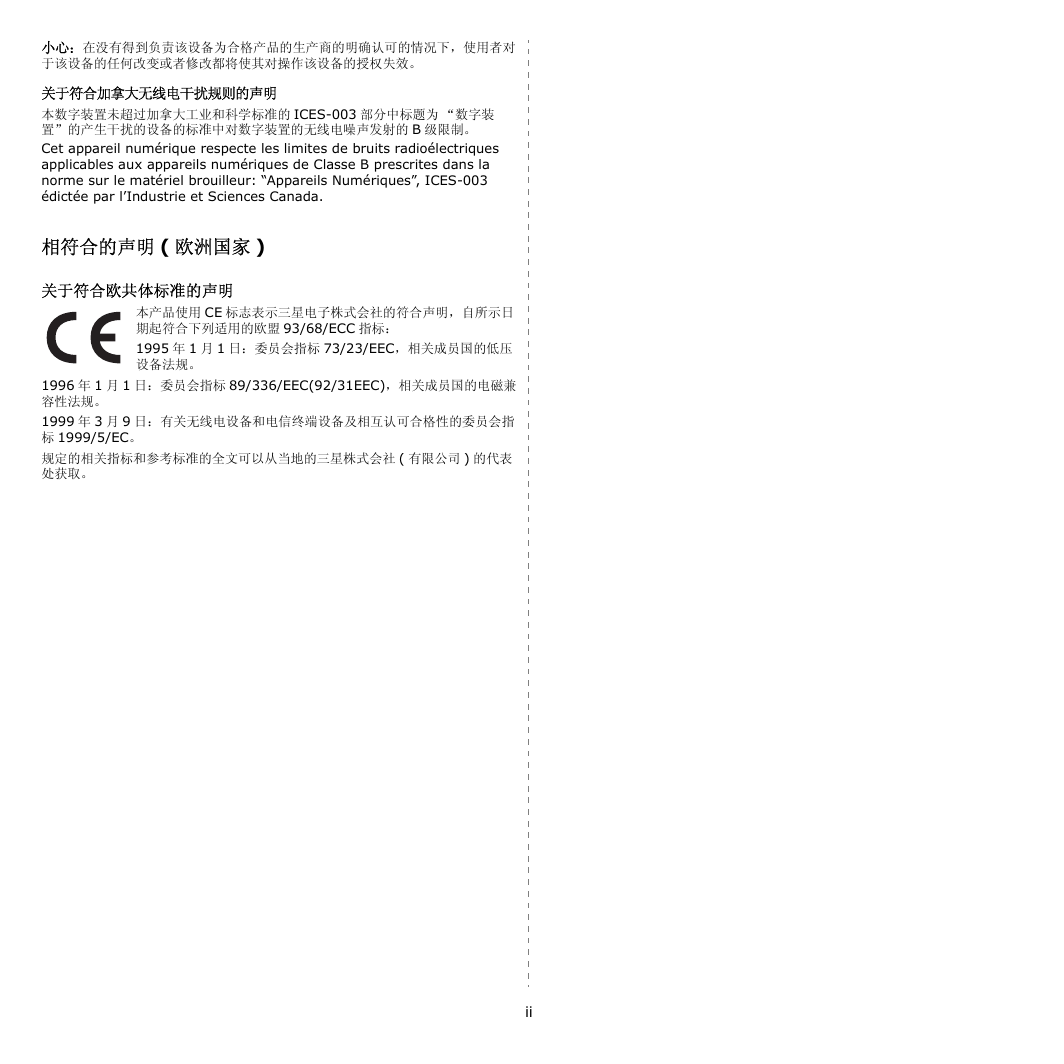

小心：在没有得到负责该设备为合格产品的生产商的明确认可的情况下，使用者对于该设备的任何改变或者修改都将使其对操作该设备的授权失效。关于符合加拿大无线电干扰规则的声明本数字装置未超过加拿大工业和科学标准的 ICES-003 部分中标题为 “数字装置”的产生干扰的设备的标准中对数字装置的无线电噪声发射的 B 级限制。 Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques”, ICES-003 édictée par l’Industrie et Sciences Canada. 相符合的声明 ( 欧洲国家 ) 关于符合欧共体标准的声明本产品使用 CE 标志表示三星电子株式会社的符合声明，自所示日期起符合下列适用的欧盟 93/68/ECC 指标： 1995 年 1 月 1 日：委员会指标 73/23/EEC，相关成员国的低压设备法规。 1996 年 1 月 1 日：委员会指标 89/336/EEC(92/31EEC)，相关成员国的电磁兼容性法规。 1999 年 3 月 9 日：有关无线电设备和电信终端设备及相互认可合格性的委员会指标 1999/5/EC。规定的相关指标和参考标准的全文可以从当地的三星株式会社 ( 有限公司 ) 的代表处获取。 ii

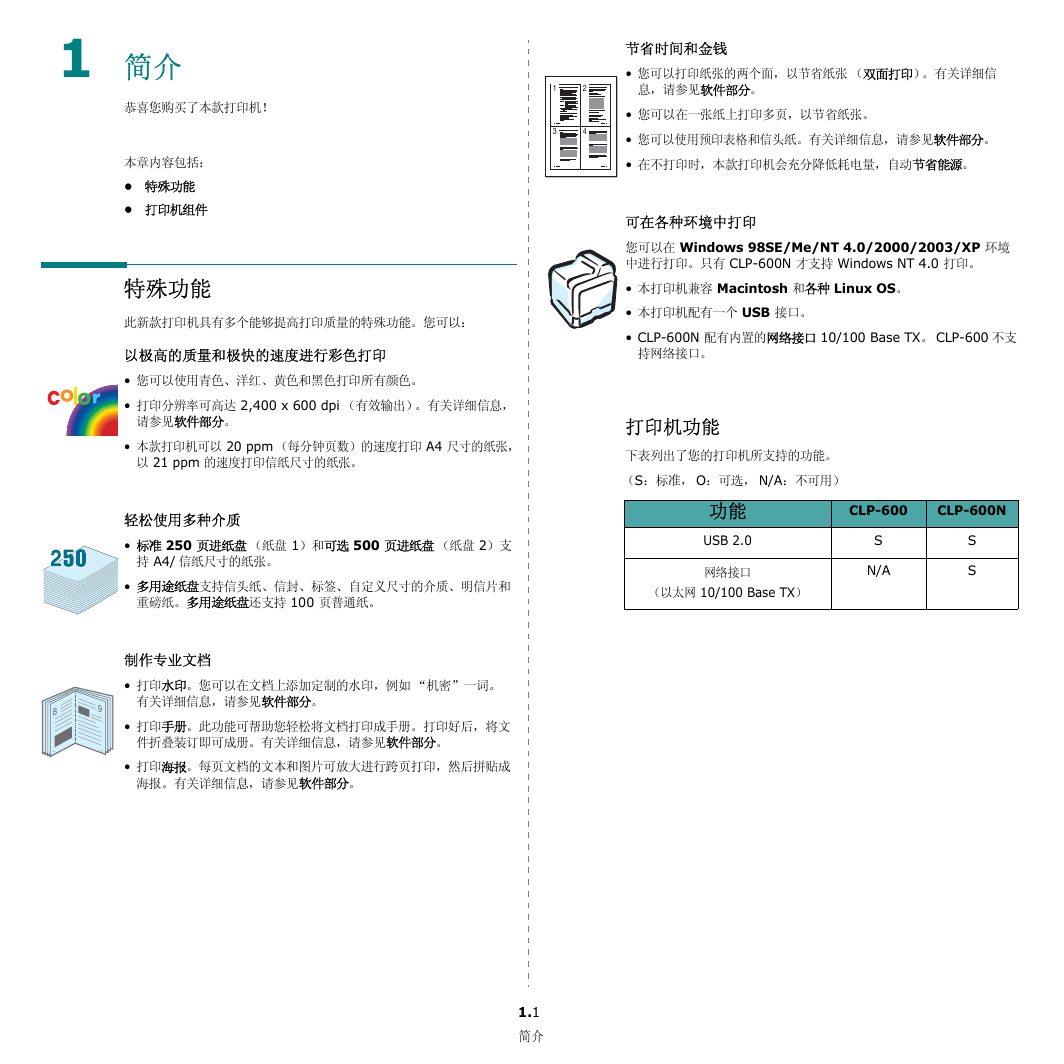

节省时间和金钱 1 3 2 4 • 您可以打印纸张的两个面，以节省纸张（双面打印）。有关详细信息，请参见软件部分。 • 您可以在一张纸上打印多页，以节省纸张。 • 您可以使用预印表格和信头纸。有关详细信息，请参见软件部分。 • 在不打印时，本款打印机会充分降低耗电量，自动节省能源。可在各种环境中打印您可以在 Windows 98SE/Me/NT 4.0/2000/2003/XP 环境中进行打印。只有 CLP-600N 才支持 Windows NT 4.0 打印。 • 本打印机兼容 Macintosh 和各种 Linux OS。 • 本打印机配有一个 USB 接口。 • CLP-600N 配有内置的网络接口 10/100 Base TX。 CLP-600 不支持网络接口。打印机功能下表列出了您的打印机所支持的功能。（S：标准， O：可选， N/A：不可用）功能 USB 2.0 网络接口 CLP-600 CLP-600N S N/A S S （以太网 10/100 Base TX） 1 简介恭喜您购买了本款打印机！本章内容包括： • 特殊功能 • 打印机组件特殊功能此新款打印机具有多个能够提高打印质量的特殊功能。您可以：以极高的质量和极快的速度进行彩色打印 • 您可以使用青色、洋红、黄色和黑色打印所有颜色。 • 打印分辨率可高达 2,400 x 600 dpi （有效输出）。有关详细信息，请参见软件部分。 • 本款打印机可以 20 ppm （每分钟页数）的速度打印 A4 尺寸的纸张，以 21 ppm 的速度打印信纸尺寸的纸张。轻松使用多种介质 • 标准 250 页进纸盘（纸盘 1）和可选 500 页进纸盘（纸盘 2）支持 A4/ 信纸尺寸的纸张。 • 多用途纸盘支持信头纸、信封、标签、自定义尺寸的介质、明信片和重磅纸。多用途纸盘还支持 100 页普通纸。制作专业文档 • 打印水印。您可以在文档上添加定制的水印，例如 “机密”一词。 8 9 有关详细信息，请参见软件部分。 • 打印手册。此功能可帮助您轻松将文档打印成手册。打印好后，将文件折叠装订即可成册。有关详细信息，请参见软件部分。 • 打印海报。每页文档的文本和图片可放大进行跨页打印，然后拼贴成海报。有关详细信息，请参见软件部分。 1.1 简介
