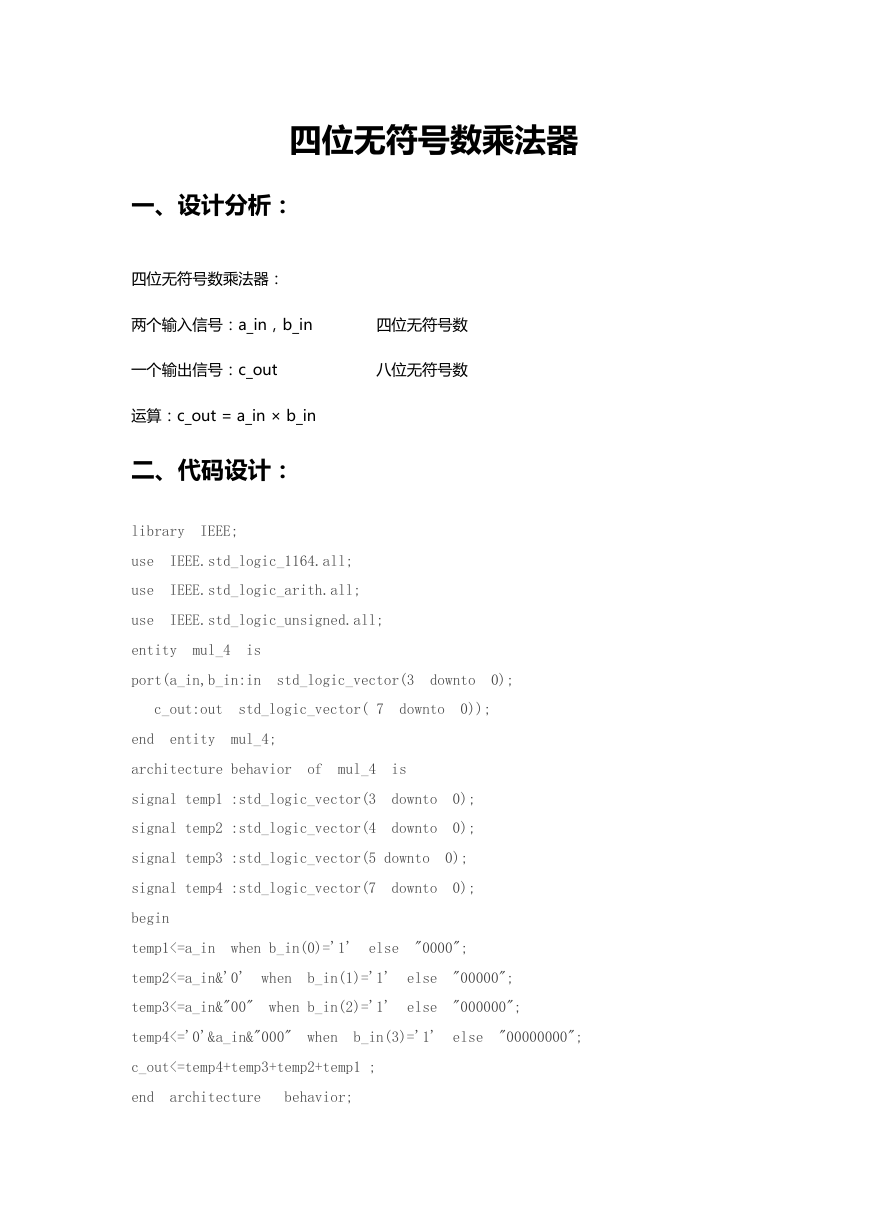

四位无符号数乘法器 一、设计分析： 四位无符号数乘法器： 两个输入信号：a_in，b_in 四位无符号数 一个输出信号：c_out 八位无符号数 运算：c_out = a_in × b_in 二、代码设计： library IEEE; use IEEE.std_logic_1164.all; use IEEE.std_logic_arith.all; use IEEE.std_logic_unsigned.all; entity mul_4 is port(a_in,b_in:in std_logic_vector(3 downto 0); c_out:out std_logic_vector( 7 downto 0)); end entity mul_4; architecture behavior of mul_4 is signal temp1 :std_logic_vector(3 downto 0); signal temp2 :std_logic_vector(4 downto 0); signal temp3 :std_logic_vector(5 downto 0); signal temp4 :std_logic_vector(7 downto 0); begin temp1<=a_in when b_in(0)='1' else "0000"; temp2<=a_in&'0' when b_in(1)='1' else "00000"; temp3<=a_in&"00" when b_in(2)='1' else "000000"; temp4<='0'&a_in&"000" when b_in(3)='1' else "00000000"; c_out<=temp4+temp3+temp2+temp1 ; end architecture behavior; 

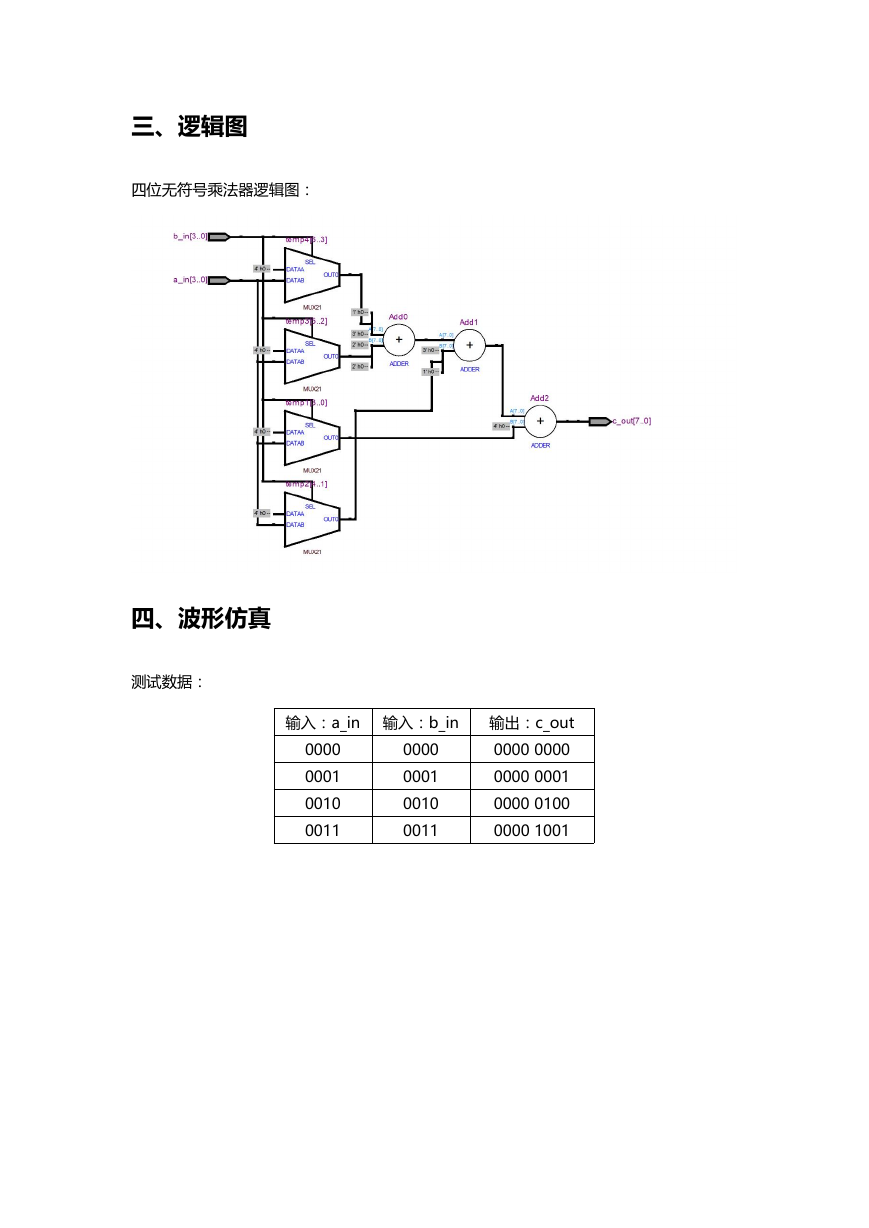

三、逻辑图 四位无符号乘法器逻辑图： 四、波形仿真 测试数据： 输入：a_in 输入：b_in 0000 0001 0010 0011 0000 0001 0010 0011 输出：c_out 0000 0000 0000 0001 0000 0100 0000 1001 

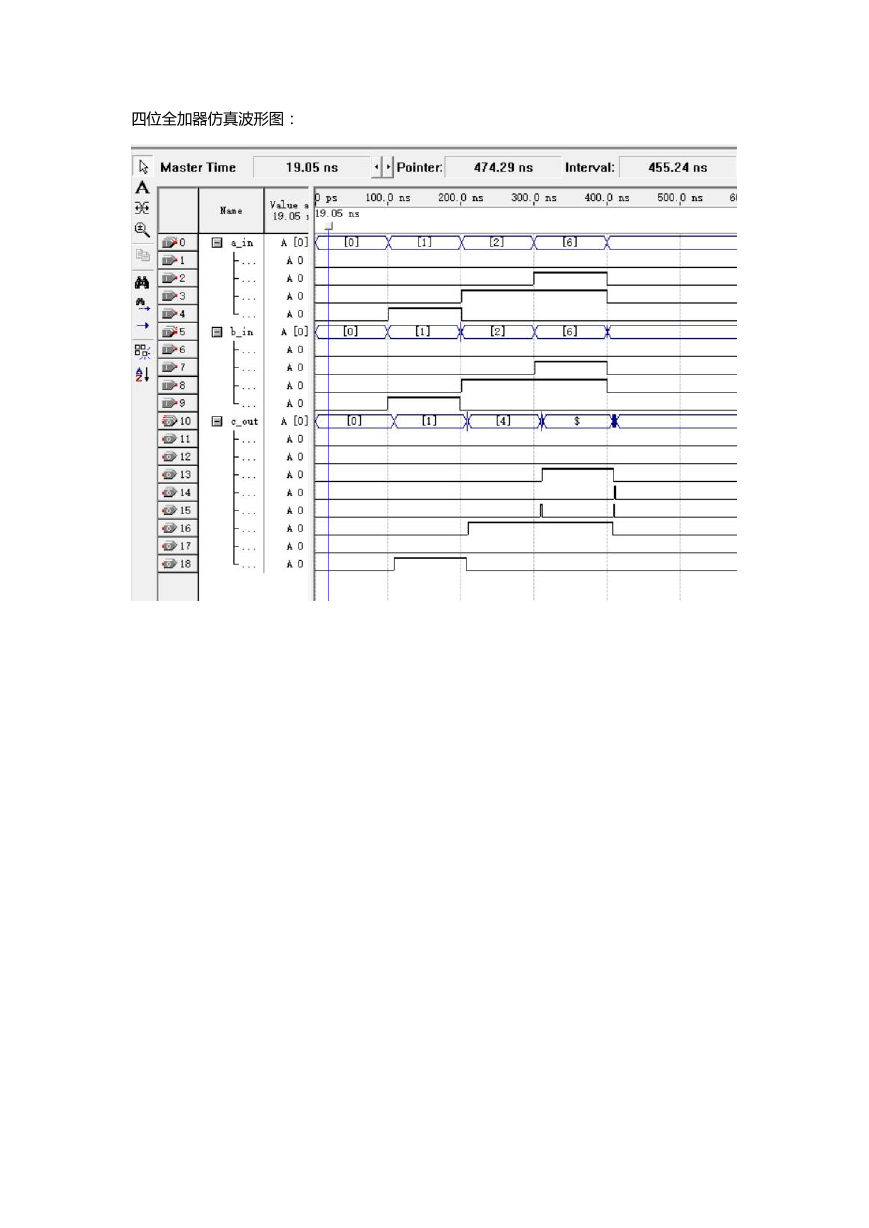

四位全加器仿真波形图：
