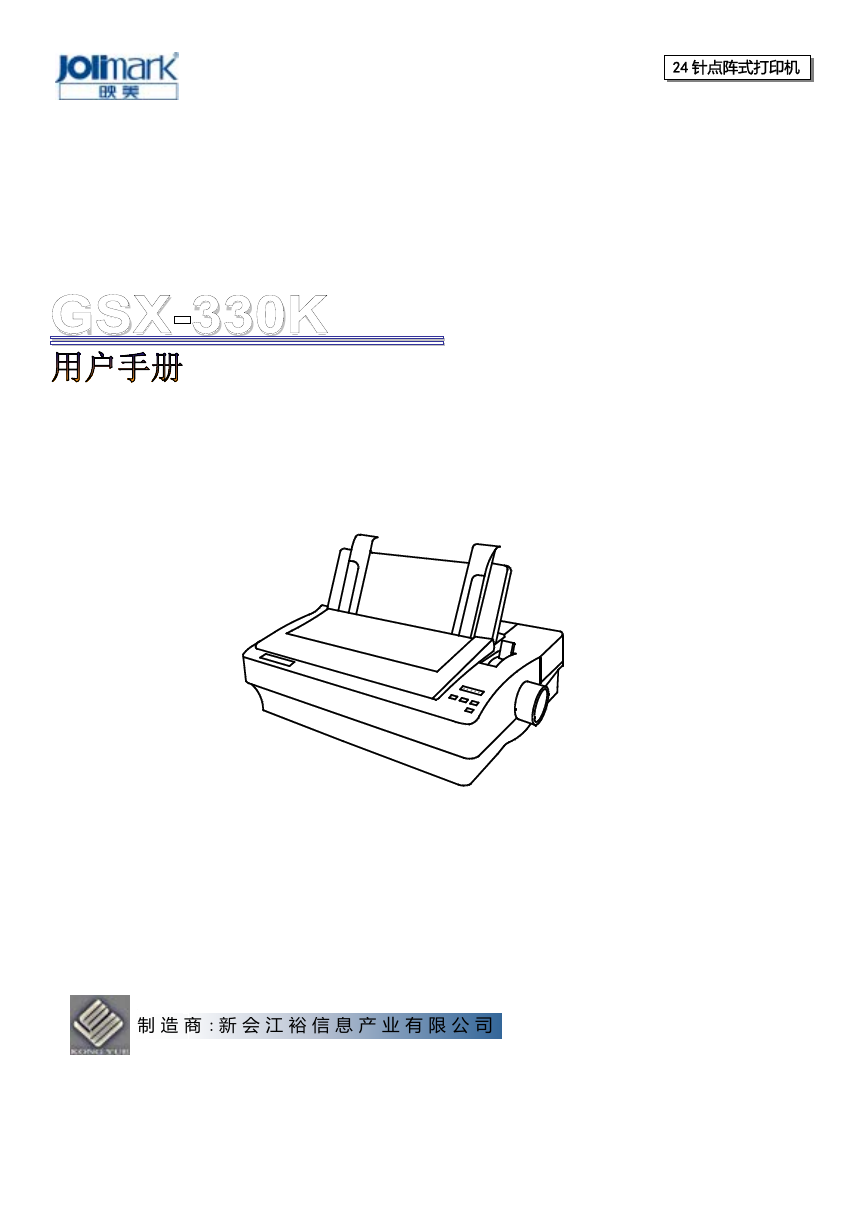

24 针点阵式打印机 GSX-330K 制造商 : 新会江裕信息产业有限公司

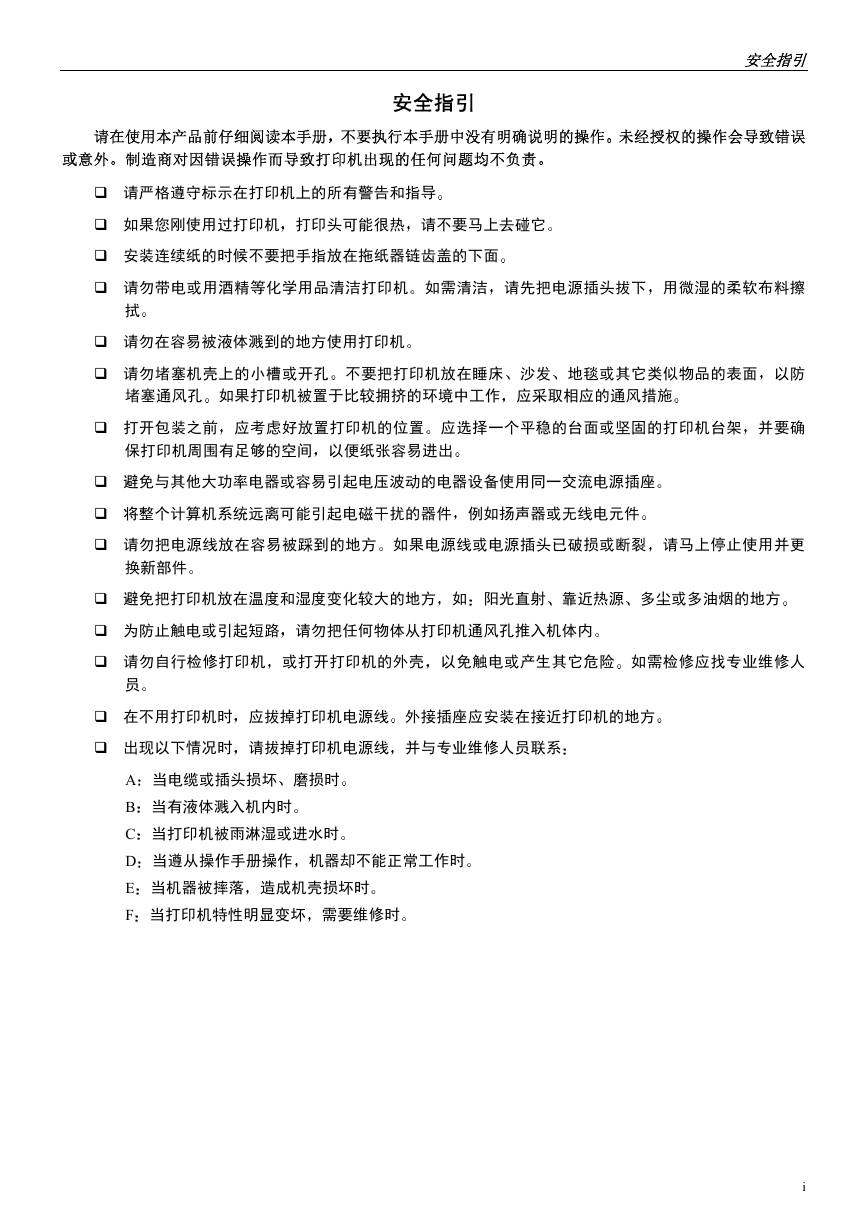

安全指引安全指引请在使用本产品前仔细阅读本手册不要执行本手册中没有明确说明的操作未经授权的操作会导致错误或意外制造商对因错误操作而导致打印机出现的任何问题均不负责请严格遵守标示在打印机上的所有警告和指导如果您刚使用过打印机打印头可能很热请不要马上去碰它安装连续纸的时候不要把手指放在拖纸器链齿盖的下面请勿带电或用酒精等化学用品清洁打印机如需清洁请先把电源插头拔下用微湿的柔软布料擦拭请勿在容易被液体溅到的地方使用打印机请勿堵塞机壳上的小槽或开孔不要把打印机放在睡床沙发地毯或其它类似物品的表面以防堵塞通风孔如果打印机被置于比较拥挤的环境中工作应采取相应的通风措施打开包装之前应考虑好放置打印机的位置应选择一个平稳的台面或坚固的打印机台架并要确保打印机周围有足够的空间以便纸张容易进出避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座将整个计算机系统远离可能引起电磁干扰的器件例如扬声器或无线电元件请勿把电源线放在容易被踩到的地方如果电源线或电源插头已破损或断裂请马上停止使用并更换新部件避免把打印机放在温度和湿度变化较大的地方如阳光直射靠近热源多尘或多油烟的地方为防止触电或引起短路请勿把任何物体从打印机通风孔推入机体内请勿自行检修打印机或打开打印机的外壳以免触电或产生其它危险如需检修应找专业维修人员在不用打印机时应拔掉打印机电源线外接插座应安装在接近打印机的地方出现以下情况时请拔掉打印机电源线并与专业维修人员联系 A 当电缆或插头损坏磨损时 B 当有液体溅入机内时 C 当打印机被雨淋湿或进水时 D 当遵从操作手册操作机器却不能正常工作时 E 当机器被摔落造成机壳损坏时 F 当打印机特性明显变坏需要维修时 i

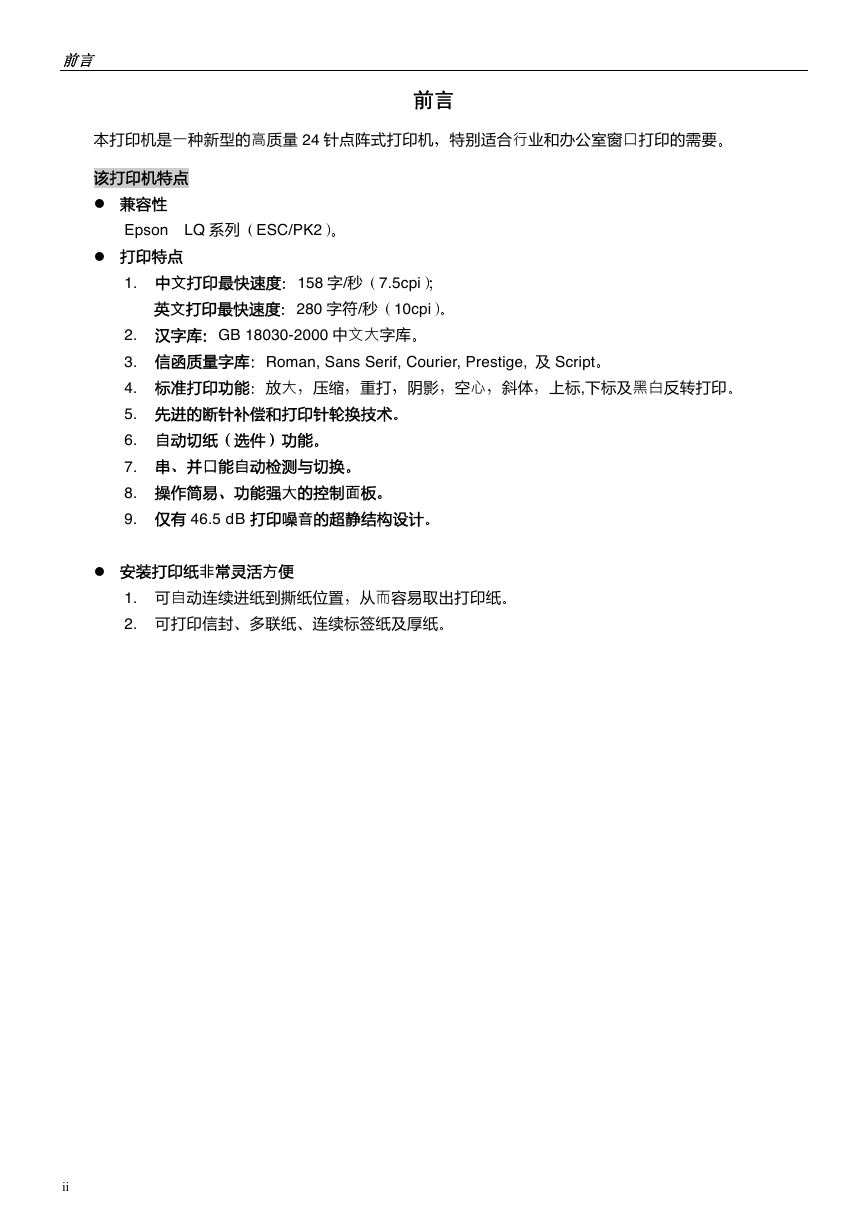

前言前言本打印机是一种新型的高质量 24 针点阵式打印机特别适合行业和办公室窗口打印的需要该打印机特点兼容性 Epson LQ 系列 ESC/PK2 打印特点 1. 中文打印最快速度 158 字/秒 7.5cpi 英文打印最快速度 280 字符/秒 10cpi 2. 汉字库 GB 18030-2000 中文大字库 3. 信函质量字库 Roman, Sans Serif, Courier, Prestige, 及 Script 4. 标准打印功能放大压缩重打阴影空心斜体上标,下标及黑白反转打印 5. 先进的断针补偿和打印针轮换技术 6. 自动切纸选件功能 7. 串并口能自动检测与切换 8. 操作简易功能强大的控制面板 9. 仅有 46.5 dB 打印噪音的超静结构设计安装打印纸非常灵活方便 1. 可自动连续进纸到撕纸位置从而容易取出打印纸 2. 可打印信封多联纸连续标签纸及厚纸 ii

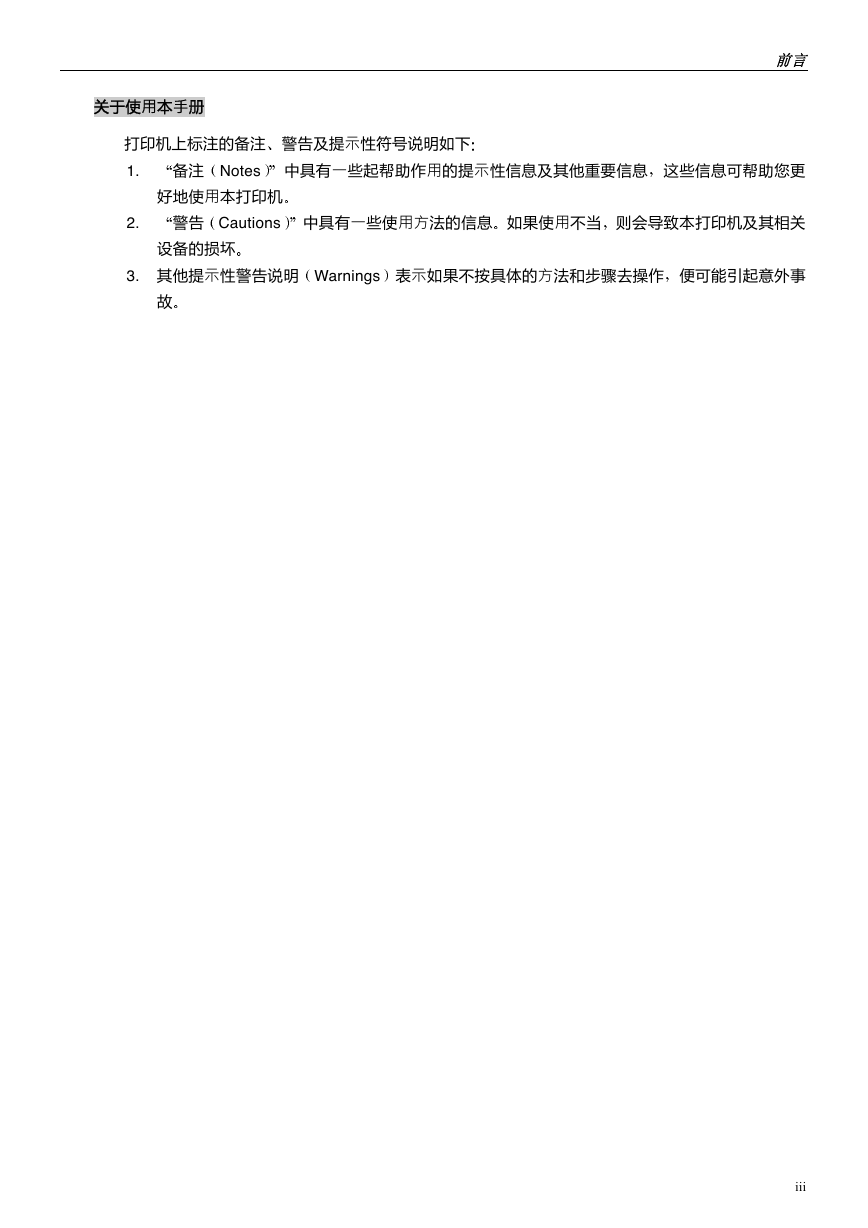

前言关于使用本手册打印机上标注的备注警告及提示性符号说明如下 1. 备注 Notes 中具有一些起帮助作用的提示性信息及其他重要信息这些信息可帮助您更好地使用本打印机 2. 警告 Cautions 中具有一些使用方法的信息如果使用不当则会导致本打印机及其相关设备的损坏 3. 其他提示性警告说明 Warnings 表示如果不按具体的方法和步骤去操作便可能引起意外事故 iii

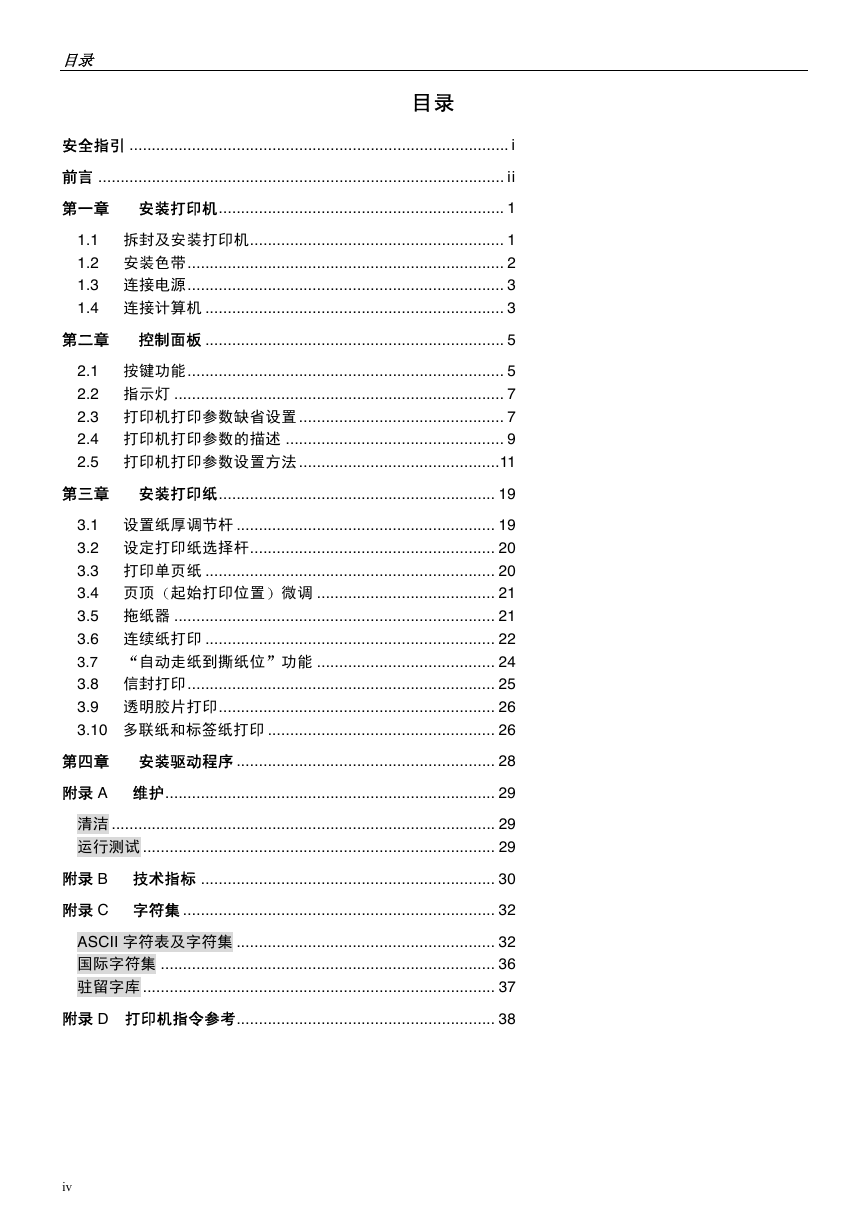

目录目录安全指引 ..................................................................................... i 前言 ........................................................................................... ii 第一章安装打印机................................................................ 1 1.1 拆封及安装打印机......................................................... 1 1.2 安装色带....................................................................... 2 1.3 连接电源....................................................................... 3 1.4 连接计算机 ................................................................... 3 第二章控制面板 ................................................................... 5 2.1 按键功能....................................................................... 5 2.2 指示灯 .......................................................................... 7 2.3 打印机打印参数缺省设置 .............................................. 7 2.4 打印机打印参数的描述 ................................................. 9 2.5 打印机打印参数设置方法 .............................................11 第三章安装打印纸.............................................................. 19 3.1 设置纸厚调节杆 .......................................................... 19 3.2 设定打印纸选择杆....................................................... 20 3.3 打印单页纸 ................................................................. 20 3.4 页顶起始打印位置微调 ........................................ 21 3.5 拖纸器 ........................................................................ 21 3.6 连续纸打印 ................................................................. 22 3.7 自动走纸到撕纸位功能 ........................................ 24 3.8 信封打印..................................................................... 25 3.9 透明胶片打印.............................................................. 26 3.10 多联纸和标签纸打印 ................................................... 26 第四章安装驱动程序 .......................................................... 28 附录 A 维护.......................................................................... 29 清洁 ...................................................................................... 29 运行测试 ............................................................................... 29 附录 B 技术指标 .................................................................. 30 附录 C 字符集 ...................................................................... 32 ASCII 字符表及字符集 .......................................................... 32 国际字符集 ........................................................................... 36 驻留字库 ............................................................................... 37 附录 D 打印机指令参考.......................................................... 38 iv

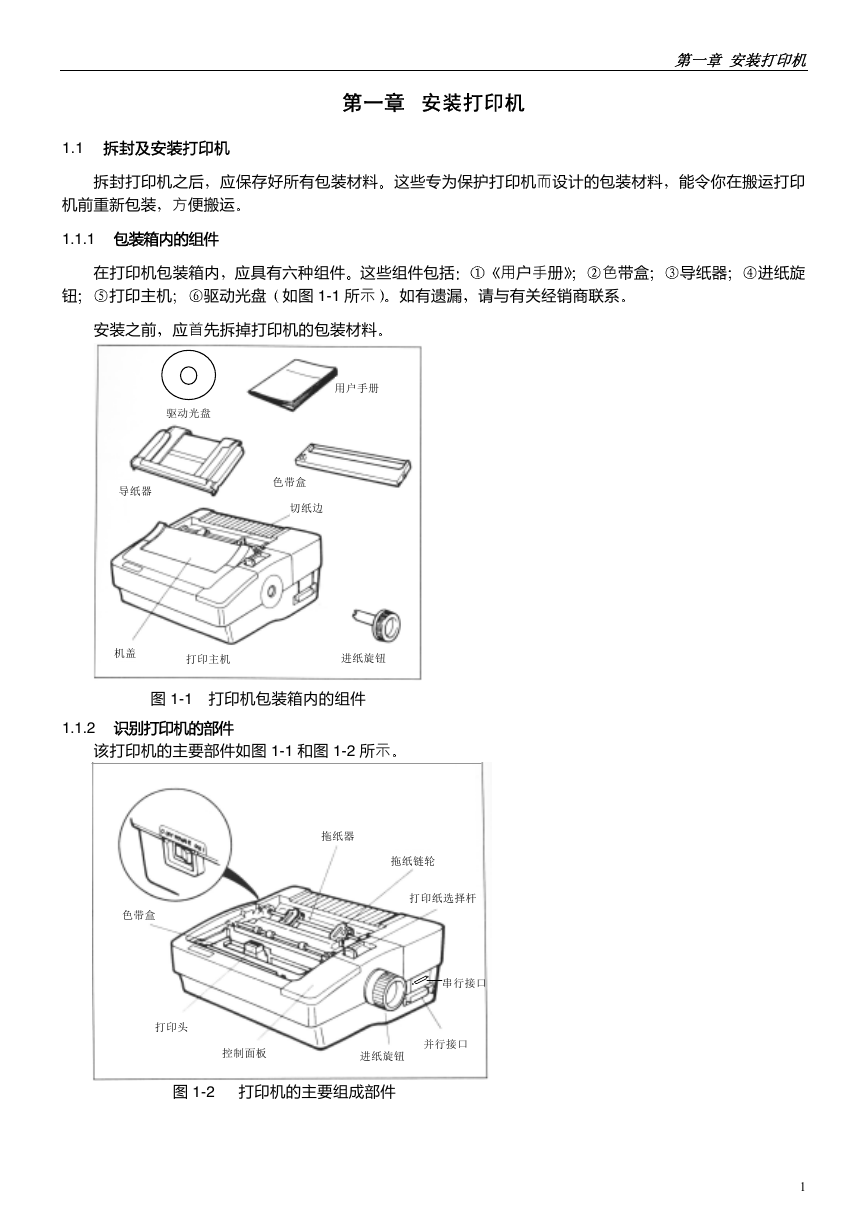

第一章安装打印机第一章安装打印机 1.1 拆封及安装打印机拆封打印机之后应保存好所有包装材料这些专为保护打印机而设计的包装材料能令你在搬运打印机前重新包装方便搬运 1.1.1 包装箱内的组件在打印机包装箱内应具有六种组件这些组件包括色带盒驱动光盘如图 1-1 所示如有遗漏请与有关经销商联系钮打印主机用户手册导纸器进纸旋安装之前应首先拆掉打印机的包装材料驱动光盘用户手册导纸器色带盒切纸边机盖打印主机进纸旋钮图 1-1 打印机包装箱内的组件 1.1.2 识别打印机的部件该打印机的主要部件如图 1-1 和图 1-2 所示电源开关拖纸器拖纸链轮打印纸选择杆色带盒串行接口打印头控制面板并行接口进纸旋钮图 1-2 打印机的主要组成部件 1

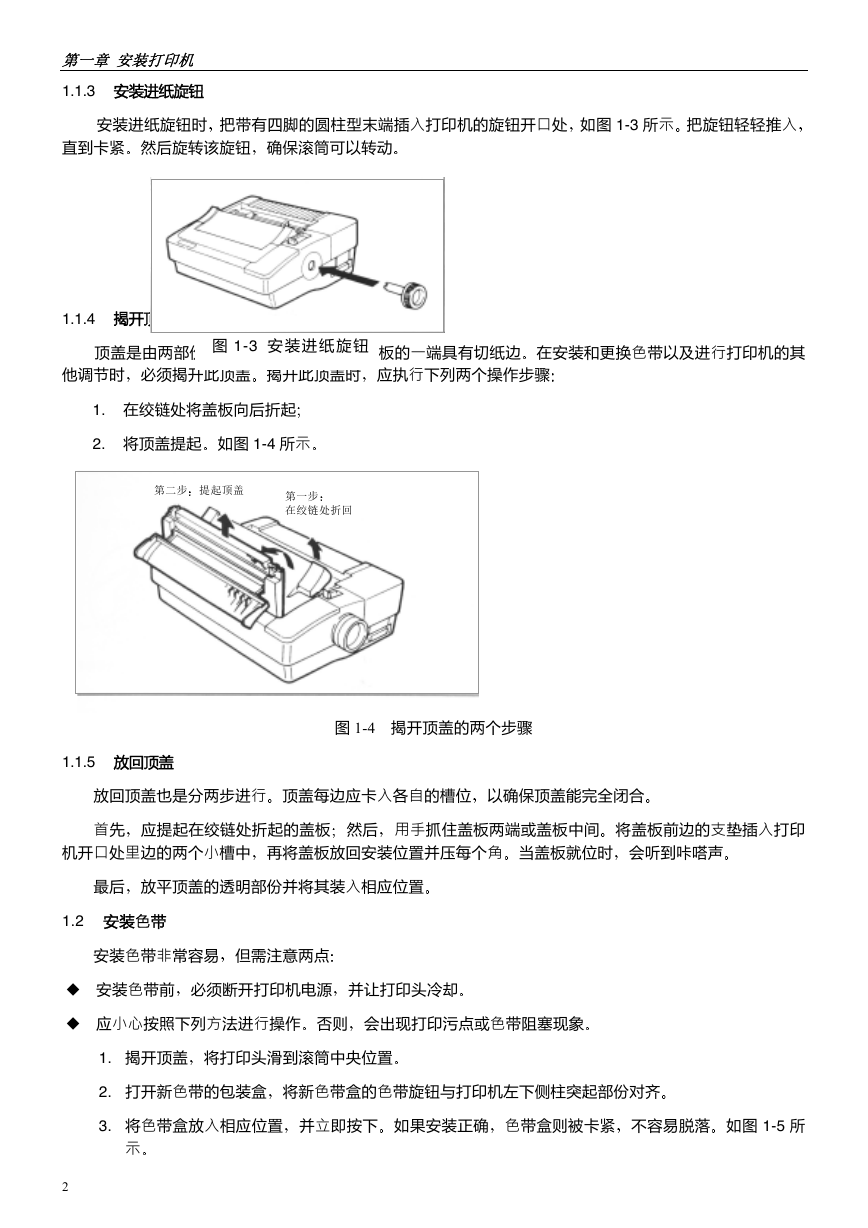

第一章安装打印机 1.1.3 安装进纸旋钮安装进纸旋钮时把带有四脚的圆柱型末端插入打印机的旋钮开口处如图 1-3 所示把旋钮轻轻推入直到卡紧然后旋转该旋钮确保滚筒可以转动 1.1.4 揭开顶盖顶盖是由两部份连在一起组成的盖板盖板的一端具有切纸边在安装和更换色带以及进行打印机的其图 1-3 安装进纸旋钮他调节时必须揭开此顶盖揭开此顶盖时应执行下列两个操作步骤 1. 在绞链处将盖板向后折起 2. 将顶盖提起如图 1-4 所示第二步提起顶盖第一步在绞链处折回图 1-4 揭开顶盖的两个步骤 1.1.5 放回顶盖放回顶盖也是分两步进行顶盖每边应卡入各自的槽位以确保顶盖能完全闭合首先应提起在绞链处折起的盖板然后用手抓住盖板两端或盖板中间将盖板前边的支垫插入打印机开口处里边的两个小槽中再将盖板放回安装位置并压每个角当盖板就位时会听到咔嗒声最后放平顶盖的透明部份并将其装入相应位置 1.2 安装色带安装色带非常容易但需注意两点安装色带前必须断开打印机电源并让打印头冷却应小心按照下列方法进行操作否则会出现打印污点或色带阻塞现象 1. 揭开顶盖将打印头滑到滚筒中央位置 2. 打开新色带的包装盒将新色带盒的色带旋钮与打印机左下侧柱突起部份对齐 3. 将色带盒放入相应位置并立即按下如果安装正确色带盒则被卡紧不容易脱落如图 1-5 所示 2

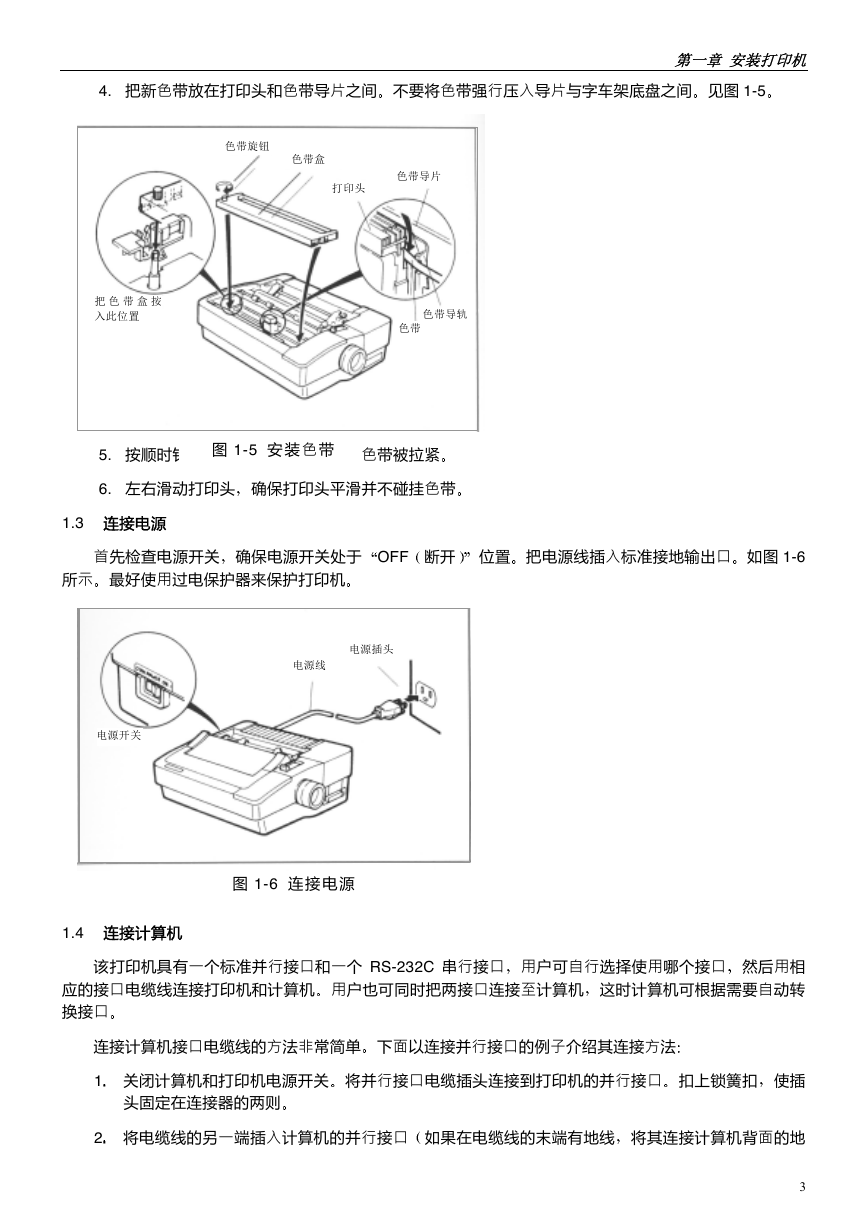

4. 把新色带放在打印头和色带导片之间不要将色带强行压入导片与字车架底盘之间见图 1-5 第一章安装打印机色带旋钮色带盒色带导片打印头把色带盒按入此位置色带导轨色带 5. 按顺时针方向转动色带旋钮直到色带被拉紧图 1-5 安装色带 6. 左右滑动打印头确保打印头平滑并不碰挂色带 1.3 连接电源首先检查电源开关确保电源开关处于 OFF 断开位置把电源线插入标准接地输出口如图 1-6 所示最好使用过电保护器来保护打印机电源插头电源线图 1-6 连接电源电源开关 1.4 连接计算机该打印机具有一个标准并行接口和一个 RS-232C 串行接口用户可自行选择使用哪个接口然后用相应的接口电缆线连接打印机和计算机用户也可同时把两接口连接至计算机这时计算机可根据需要自动转换接口连接计算机接口电缆线的方法非常简单下面以连接并行接口的例子介绍其连接方法 1 关闭计算机和打印机电源开关将并行接口电缆插头连接到打印机的并行接口扣上锁簧扣使插头固定在连接器的两则 2 将电缆线的另一端插入计算机的并行接口如果在电缆线的末端有地线将其连接计算机背面的地 3
