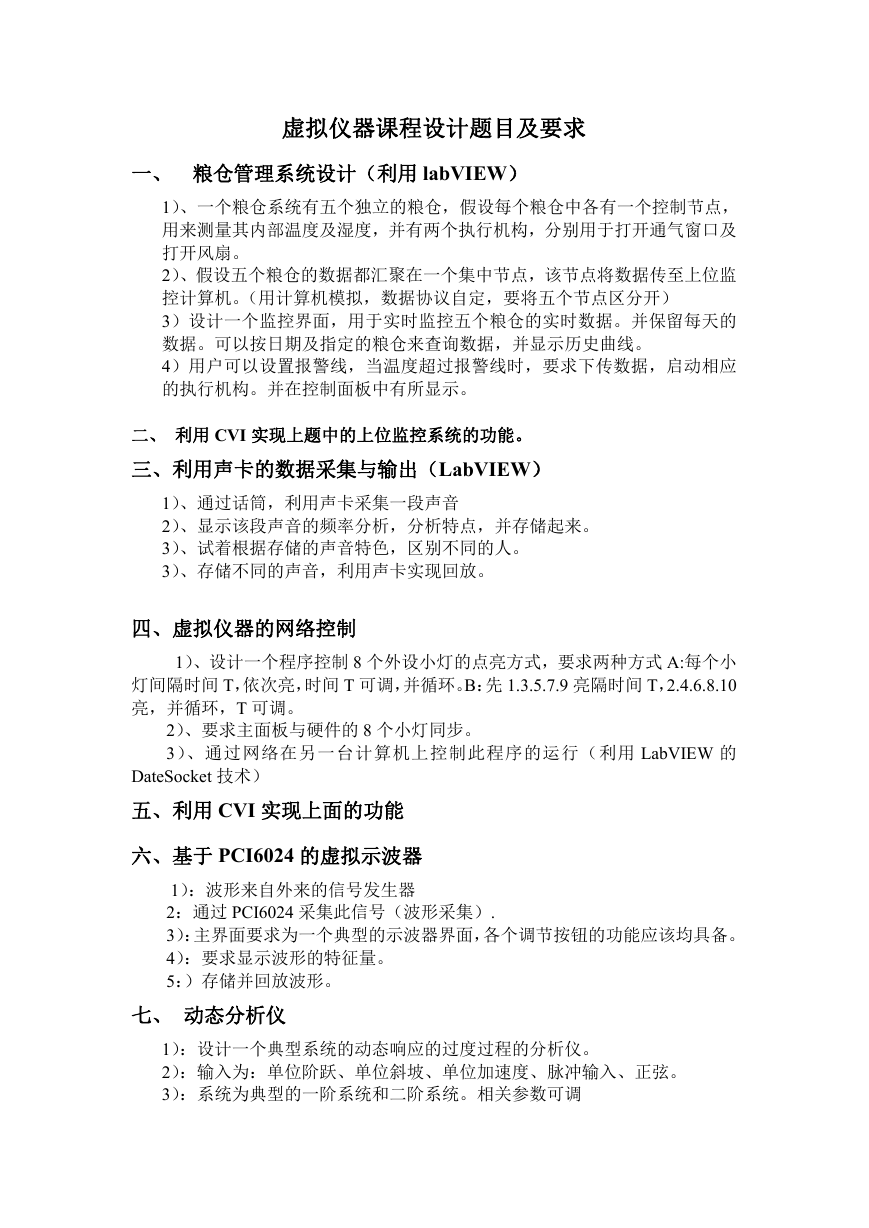

    虚拟仪器课程设计题目及要求 一、 粮仓管理系统设计（利用 labVIEW） 1）、一个粮仓系统有五个独立的粮仓，假设每个粮仓中各有一个控制节点， 用来测量其内部温度及湿度，并有两个执行机构，分别用于打开通气窗口及 打开风扇。 2）、假设五个粮仓的数据都汇聚在一个集中节点，该节点将数据传至上位监 控计算机。（用计算机模拟，数据协议自定，要将五个节点区分开） 3）设计一个监控界面，用于实时监控五个粮仓的实时数据。并保留每天的 数据。可以按日期及指定的粮仓来查询数据，并显示历史曲线。 4）用户可以设置报警线，当温度超过报警线时，要求下传数据，启动相应 的执行机构。并在控制面板中有所显示。 二、 利用 CVI 实现上题中的上位监控系统的功能。 三、利用声卡的数据采集与输出（LabVIEW） 1）、通过话筒，利用声卡采集一段声音 2）、显示该段声音的频率分析，分析特点，并存储起来。 3）、试着根据存储的声音特色，区别不同的人。 3）、存储不同的声音，利用声卡实现回放。 四、虚拟仪器的网络控制 1）、设计一个程序控制 8 个外设小灯的点亮方式，要求两种方式 A:每个小 灯间隔时间 T，依次亮，时间 T 可调，并循环。B：先 1.3.5.7.9 亮隔时间 T，2.4.6.8.10 亮，并循环，T 可调。 2）、要求主面板与硬件的 8 个小灯同步。 3）、通过网络在另一台计算机上控制此程序的运行（利用 LabVIEW 的 DateSocket 技术） 五、利用 CVI 实现上面的功能 六、基于 PCI6024 的虚拟示波器 1）：波形来自外来的信号发生器 2：通过 PCI6024 采集此信号（波形采集）. 3）：主界面要求为一个典型的示波器界面，各个调节按钮的功能应该均具备。 4）：要求显示波形的特征量。 5：）存储并回放波形。 七、 动态分析仪 1）：设计一个典型系统的动态响应的过度过程的分析仪。 2）：输入为：单位阶跃、单位斜坡、单位加速度、脉冲输入、正弦。 3）：系统为典型的一阶系统和二阶系统。相关参数可调

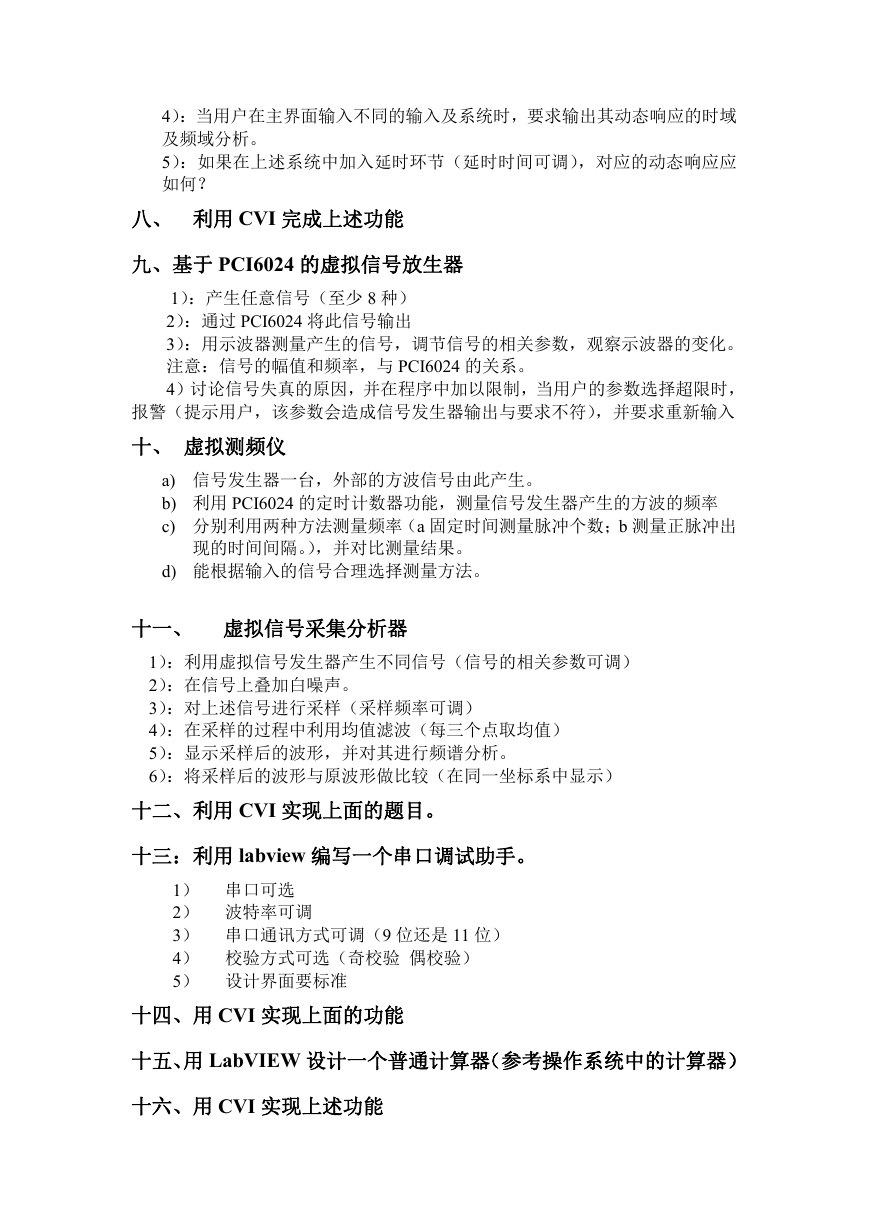

    4）：当用户在主界面输入不同的输入及系统时，要求输出其动态响应的时域 及频域分析。 5）：如果在上述系统中加入延时环节（延时时间可调），对应的动态响应应 如何？ 八、 利用 CVI 完成上述功能 九、基于 PCI6024 的虚拟信号放生器 1）：产生任意信号（至少 8 种） 2）：通过 PCI6024 将此信号输出 3）：用示波器测量产生的信号，调节信号的相关参数，观察示波器的变化。 注意：信号的幅值和频率，与 PCI6024 的关系。 4）讨论信号失真的原因，并在程序中加以限制，当用户的参数选择超限时， 报警（提示用户，该参数会造成信号发生器输出与要求不符），并要求重新输入 十、 虚拟测频仪 a) 信号发生器一台，外部的方波信号由此产生。 b) 利用 PCI6024 的定时计数器功能，测量信号发生器产生的方波的频率 c) 分别利用两种方法测量频率（a 固定时间测量脉冲个数；b 测量正脉冲出 现的时间间隔。），并对比测量结果。 d) 能根据输入的信号合理选择测量方法。 十一、 虚拟信号采集分析器 1）：利用虚拟信号发生器产生不同信号（信号的相关参数可调） 2）：在信号上叠加白噪声。 3）：对上述信号进行采样（采样频率可调） 4）：在采样的过程中利用均值滤波（每三个点取均值） 5）：显示采样后的波形，并对其进行频谱分析。 6）：将采样后的波形与原波形做比较（在同一坐标系中显示） 十二、利用 CVI 实现上面的题目。 十三：利用 labview 编写一个串口调试助手。 1） 串口可选 2） 波特率可调 3） 串口通讯方式可调（9 位还是 11 位） 4） 校验方式可选（奇校验 偶校验） 5） 设计界面要标准 十四、用 CVI 实现上面的功能 十五、用 LabVIEW 设计一个普通计算器（参考操作系统中的计算器） 十六、用 CVI 实现上述功能

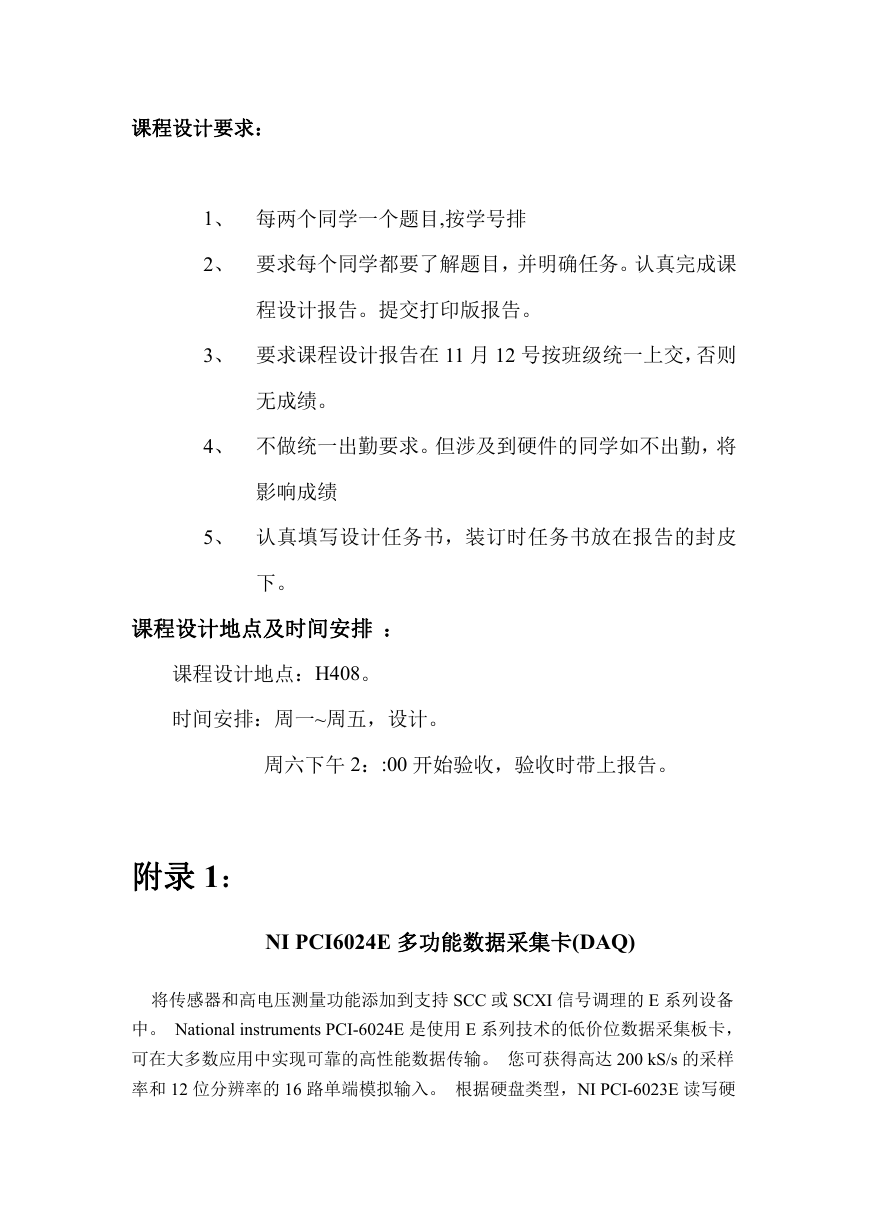

    课程设计要求： 1、 每两个同学一个题目,按学号排 2、 要求每个同学都要了解题目，并明确任务。认真完成课 程设计报告。提交打印版报告。 3、 要求课程设计报告在 11 月 12 号按班级统一上交，否则 无成绩。 4、 不做统一出勤要求。但涉及到硬件的同学如不出勤，将 影响成绩 5、 认真填写设计任务书，装订时任务书放在报告的封皮 下。 课程设计地点及时间安排 ： 课程设计地点：H408。 时间安排：周一~周五，设计。 周六下午 2：:00 开始验收，验收时带上报告。 附录 1： NI PCI6024E 多功能数据采集卡(DAQ) 将传感器和高电压测量功能添加到支持 SCC 或 SCXI 信号调理的 E 系列设备 中。 National instruments PCI-6024E 是使用 E 系列技术的低价位数据采集板卡， 可在大多数应用中实现可靠的高性能数据传输。 您可获得高达 200 kS/s 的采样 率和 12 位分辨率的 16 路单端模拟输入。 根据硬盘类型，NI PCI-6023E 读写硬

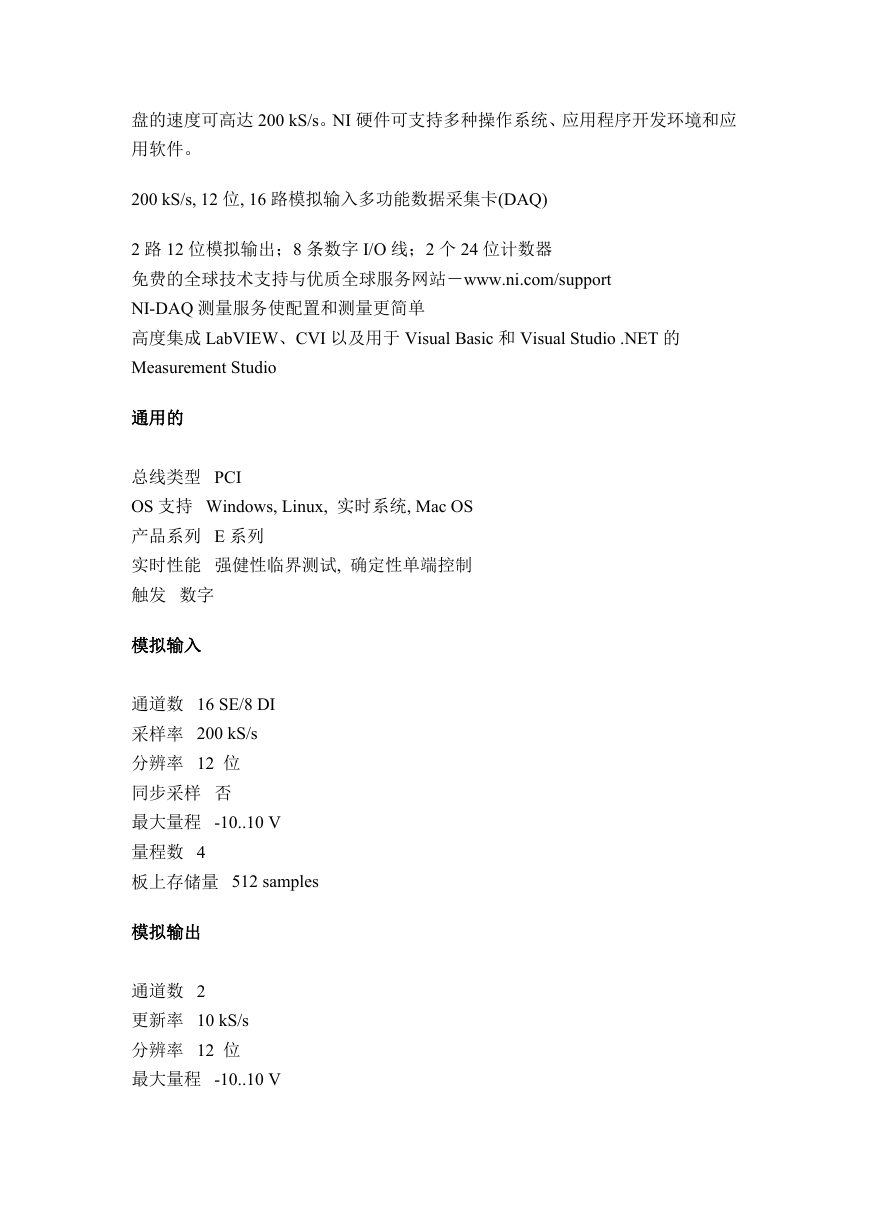

    盘的速度可高达 200 kS/s。NI 硬件可支持多种操作系统、应用程序开发环境和应 用软件。 200 kS/s, 12 位, 16 路模拟输入多功能数据采集卡(DAQ) 2 路 12 位模拟输出；8 条数字 I/O 线；2 个 24 位计数器 免费的全球技术支持与优质全球服务网站－www.ni.com/support NI-DAQ 测量服务使配置和测量更简单 高度集成 LabVIEW、CVI 以及用于 Visual Basic 和 Visual Studio .NET 的 Measurement Studio 通用的 总线类型 PCI OS 支持 Windows, Linux, 实时系统, Mac OS 产品系列 E 系列 实时性能 强健性临界测试, 确定性单端控制 触发 数字 模拟输入 通道数 16 SE/8 DI 采样率 200 kS/s 分辨率 12 位 同步采样 否 最大量程 -10..10 V 量程数 4 板上存储量 512 samples 模拟输出 通道数 2 更新率 10 kS/s 分辨率 12 位 最大量程 -10..10 V
    数字 I/O 通道数 8 DIO 定时 静态 逻辑电平 TTL 最大输入范围 0..5 V 最大输出范围 0..5 V 输入电流 源电流, 漏电流 可编程输入滤波器 否 输出电流 源电流, 漏电流 电流驱动(通道/总计) 24 mA/192 mA 看门狗定时器 否 可编程上电状态 否 Handshaking(握手)I/O 否 Pattern(模式)I/O 否 计时器/定时器 计数器/定时器数目 2 分辨率 24 位 最大信号源频率 20 MHz 逻辑电平 TTL 最大量程 0..5 V 时基稳定度 100 ppm GPS 同步 否 脉冲生成 是 缓冲操作 是 短时脉冲干扰消除 否 DMA 通道数 1 物理特性 长度 17.5 cm 宽度 10.7 cm I/O 连接器 68-pin SCSI-II type 公头
