1、 用 SP 定时器设计的流水灯 第一:程序流程 开始 否 开 关 是 否按下 是 循环开关 T1 定时开始 否 T1 是 否 定 时时间到 是 T2 定时开始 否 T2 是否定 时时间到 是 T3 定时开始 否 是 T3 是否定 时时间到

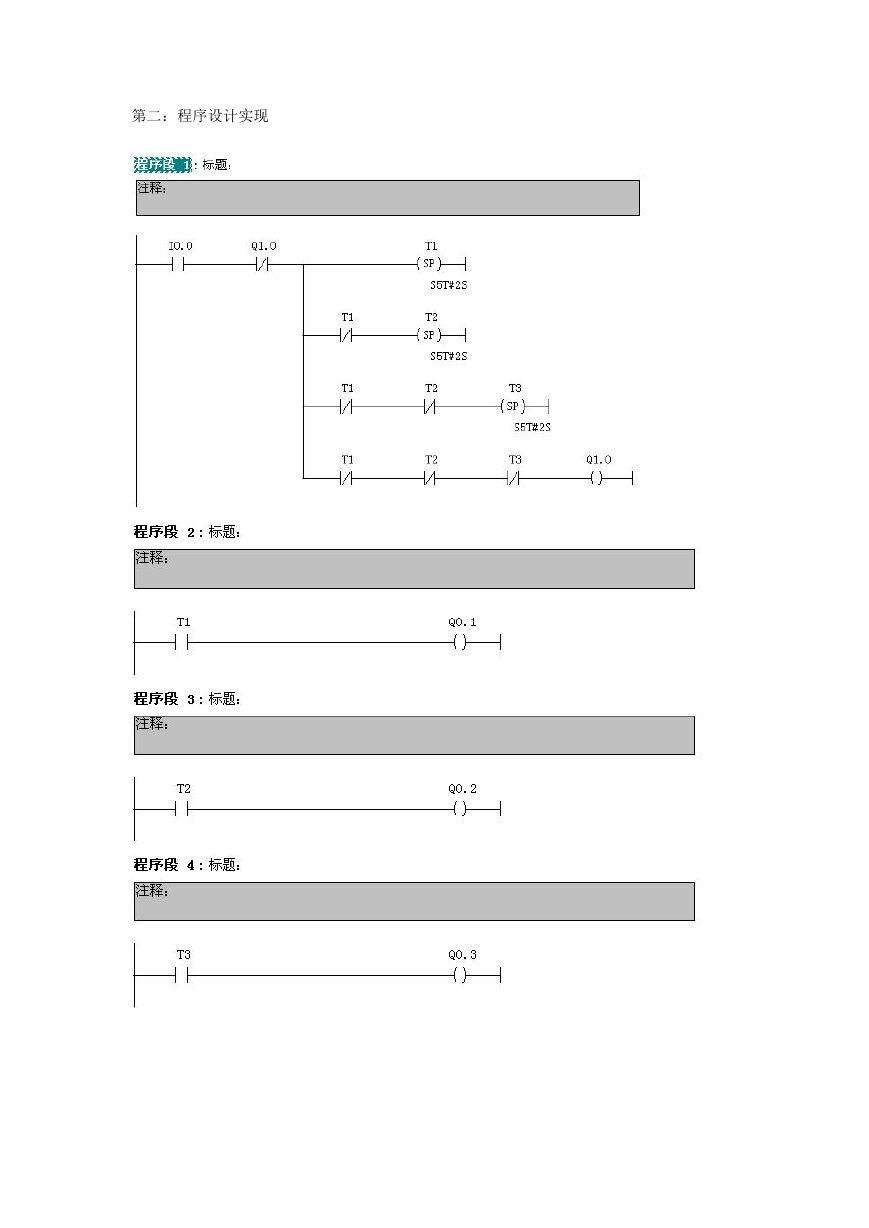

第二:程序设计实现

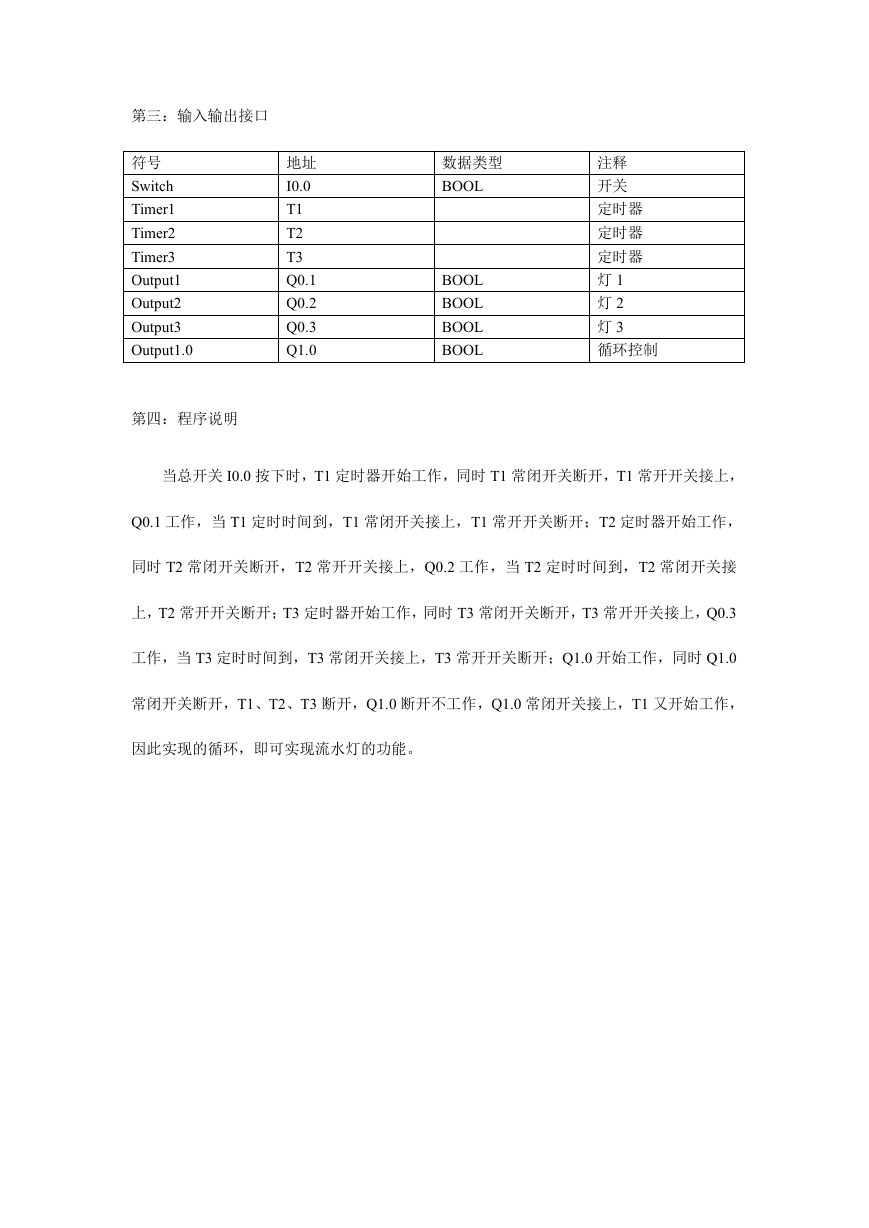

第三:输入输出接口 符号 Switch Timer1 Timer2 Timer3 Output1 Output2 Output3 Output1.0 第四:程序说明 地址 I0.0 T1 T2 T3 Q0.1 Q0.2 Q0.3 Q1.0 数据类型 BOOL BOOL BOOL BOOL BOOL 注释 开关 定时器 定时器 定时器 灯 1 灯 2 灯 3 循环控制 当总开关 I0.0 按下时,T1 定时器开始工作,同时 T1 常闭开关断开,T1 常开开关接上, Q0.1 工作,当 T1 定时时间到,T1 常闭开关接上,T1 常开开关断开;T2 定时器开始工作, 同时 T2 常闭开关断开,T2 常开开关接上,Q0.2 工作,当 T2 定时时间到,T2 常闭开关接 上,T2 常开开关断开;T3 定时器开始工作,同时 T3 常闭开关断开,T3 常开开关接上,Q0.3 工作,当 T3 定时时间到,T3 常闭开关接上,T3 常开开关断开;Q1.0 开始工作,同时 Q1.0 常闭开关断开,T1、T2、T3 断开,Q1.0 断开不工作,Q1.0 常闭开关接上,T1 又开始工作, 因此实现的循环,即可实现流水灯的功能。

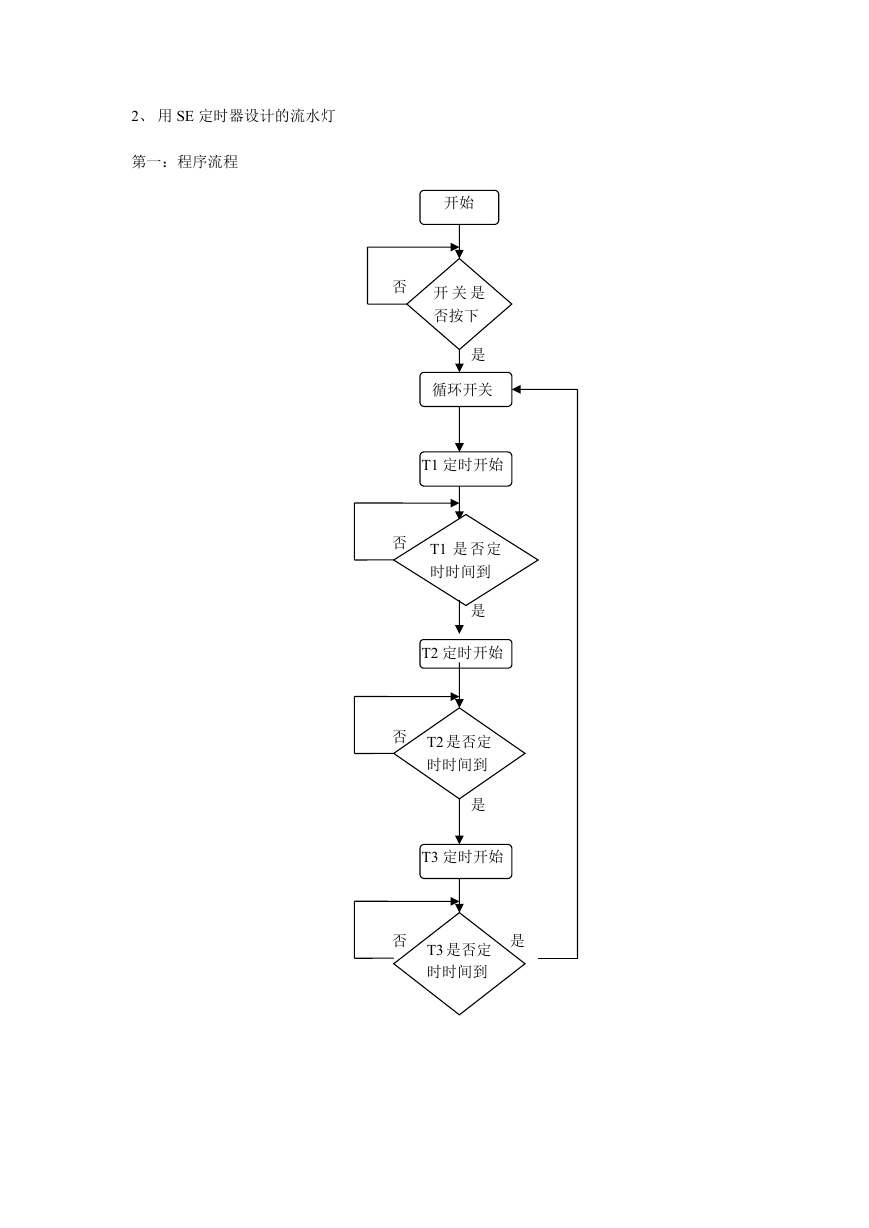

2、 用 SE 定时器设计的流水灯 第一:程序流程 开始 否 开 关 是 否按下 是 循环开关 T1 定时开始 否 T1 是 否 定 时时间到 是 T2 定时开始 否 T2 是否定 时时间到 是 T3 定时开始 否 是 T3 是否定 时时间到

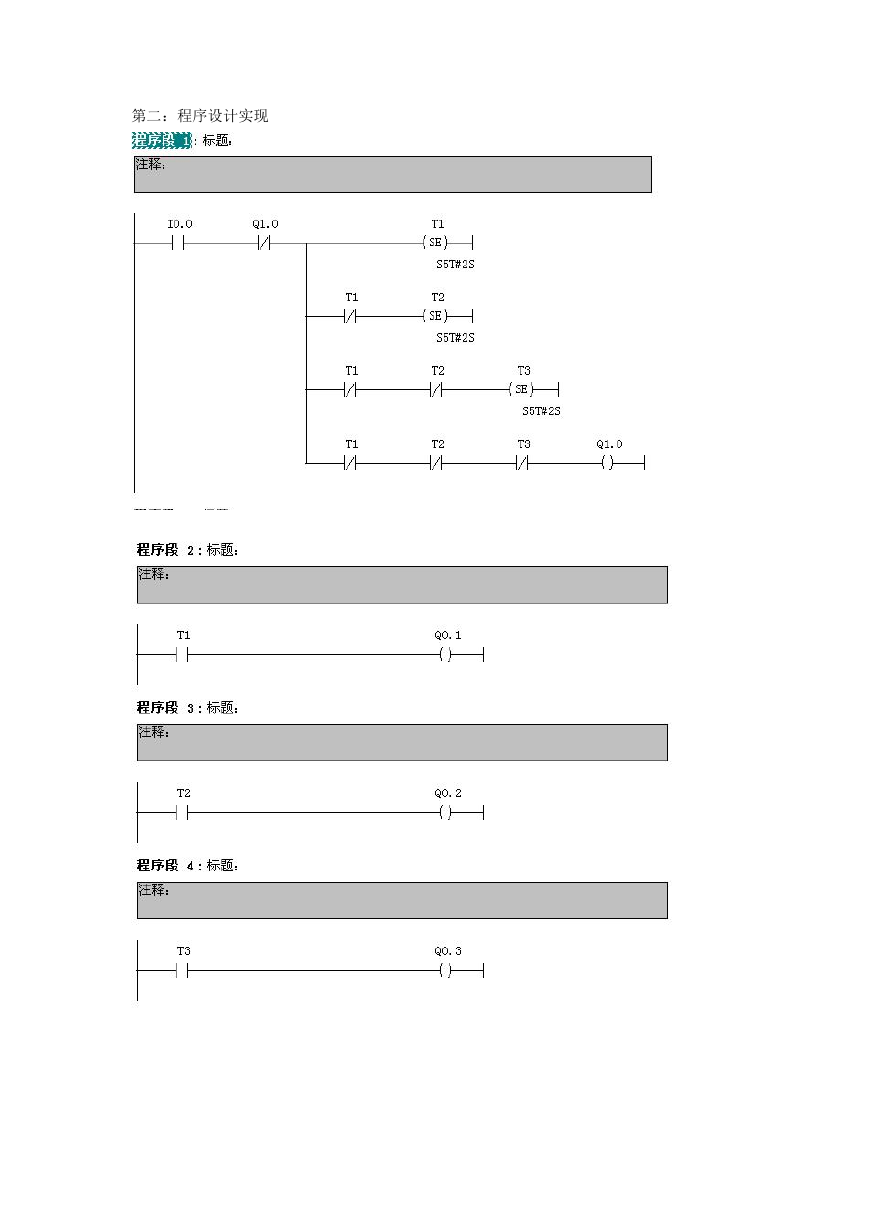

第二:程序设计实现

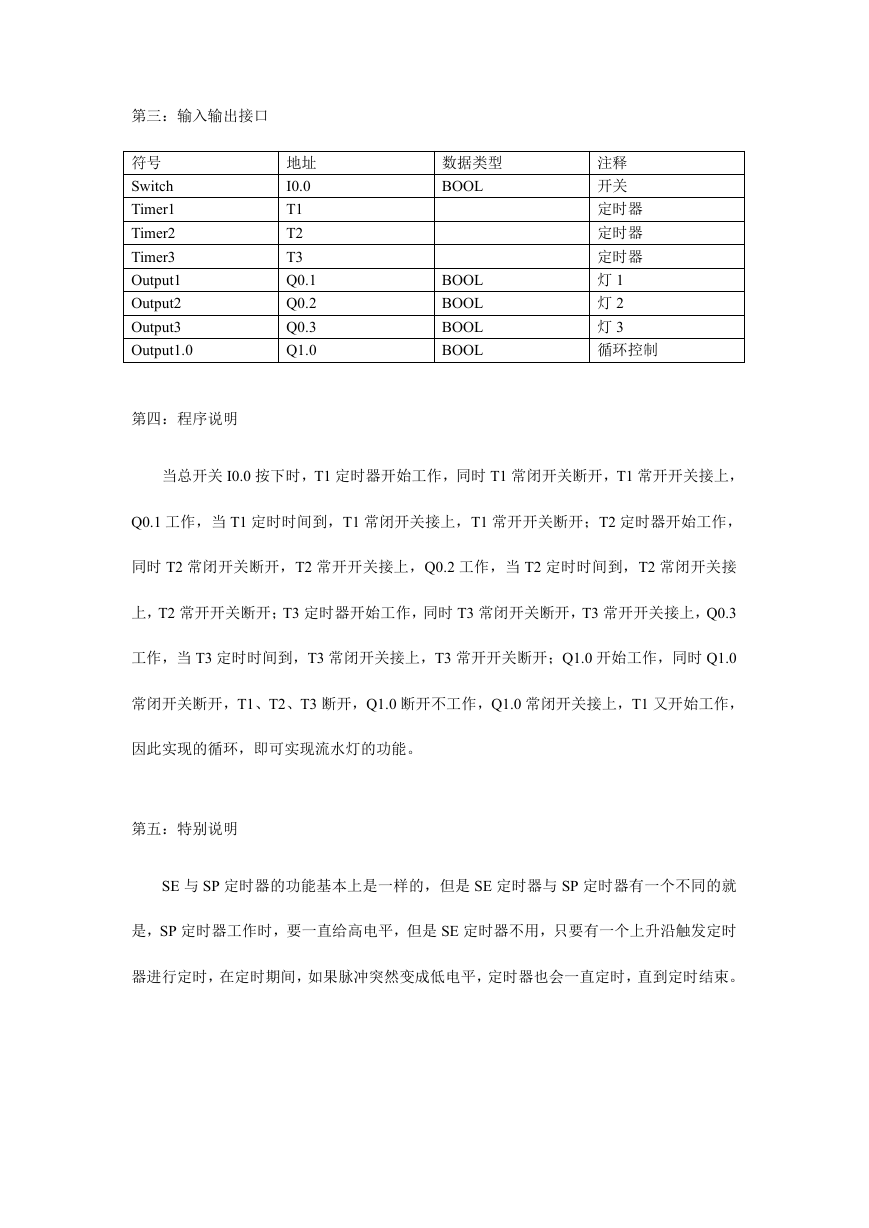

第三:输入输出接口 符号 Switch Timer1 Timer2 Timer3 Output1 Output2 Output3 Output1.0 第四:程序说明 地址 I0.0 T1 T2 T3 Q0.1 Q0.2 Q0.3 Q1.0 数据类型 BOOL BOOL BOOL BOOL BOOL 注释 开关 定时器 定时器 定时器 灯 1 灯 2 灯 3 循环控制 当总开关 I0.0 按下时,T1 定时器开始工作,同时 T1 常闭开关断开,T1 常开开关接上, Q0.1 工作,当 T1 定时时间到,T1 常闭开关接上,T1 常开开关断开;T2 定时器开始工作, 同时 T2 常闭开关断开,T2 常开开关接上,Q0.2 工作,当 T2 定时时间到,T2 常闭开关接 上,T2 常开开关断开;T3 定时器开始工作,同时 T3 常闭开关断开,T3 常开开关接上,Q0.3 工作,当 T3 定时时间到,T3 常闭开关接上,T3 常开开关断开;Q1.0 开始工作,同时 Q1.0 常闭开关断开,T1、T2、T3 断开,Q1.0 断开不工作,Q1.0 常闭开关接上,T1 又开始工作, 因此实现的循环,即可实现流水灯的功能。 第五:特别说明 SE 与 SP 定时器的功能基本上是一样的,但是 SE 定时器与 SP 定时器有一个不同的就 是,SP 定时器工作时,要一直给高电平,但是 SE 定时器不用,只要有一个上升沿触发定时 器进行定时,在定时期间,如果脉冲突然变成低电平,定时器也会一直定时,直到定时结束。

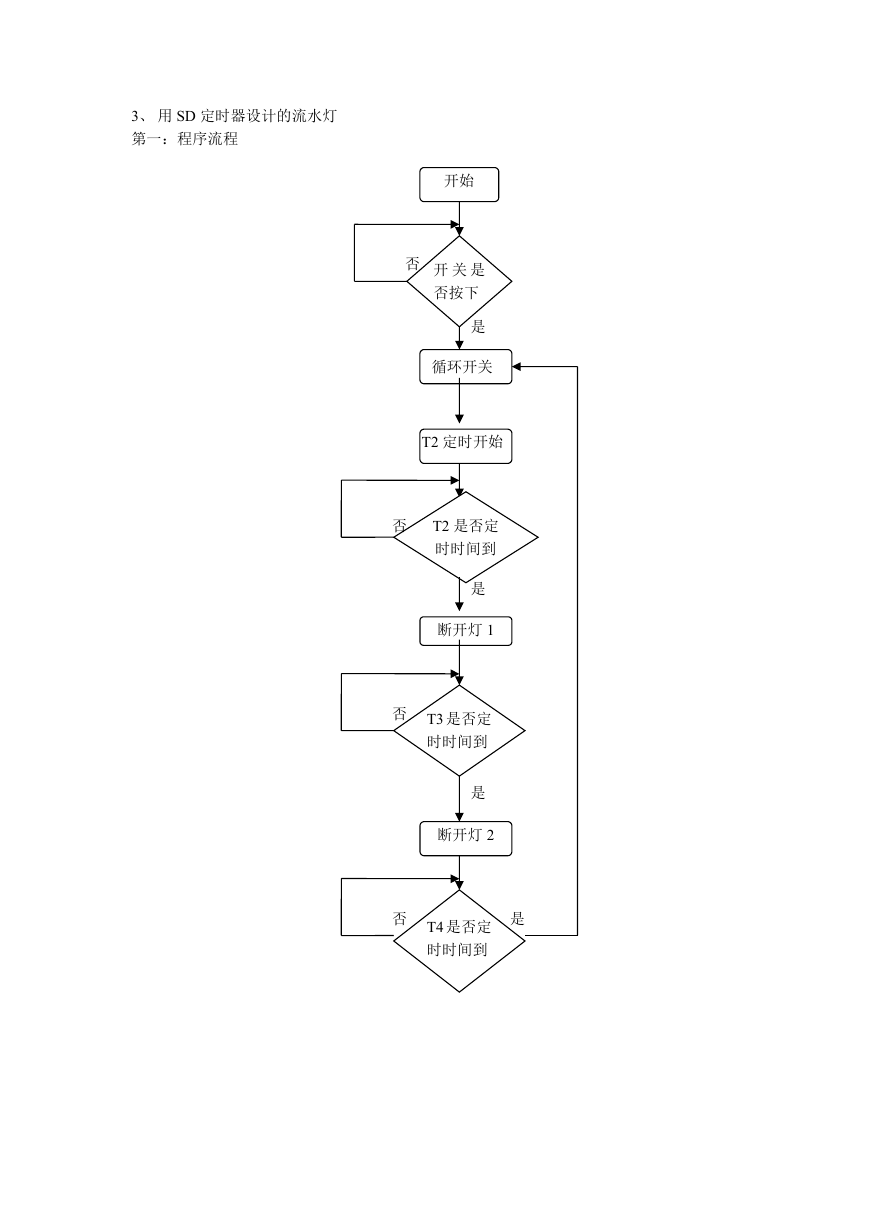

3、 用 SD 定时器设计的流水灯 第一:程序流程 开始 否 开 关 是 否按下 是 循环开关 T2 定时开始 否 T2 是否定 时时间到 是 断开灯 1 否 T3 是否定 时时间到 是 断开灯 2 否 是 T4 是否定 时时间到

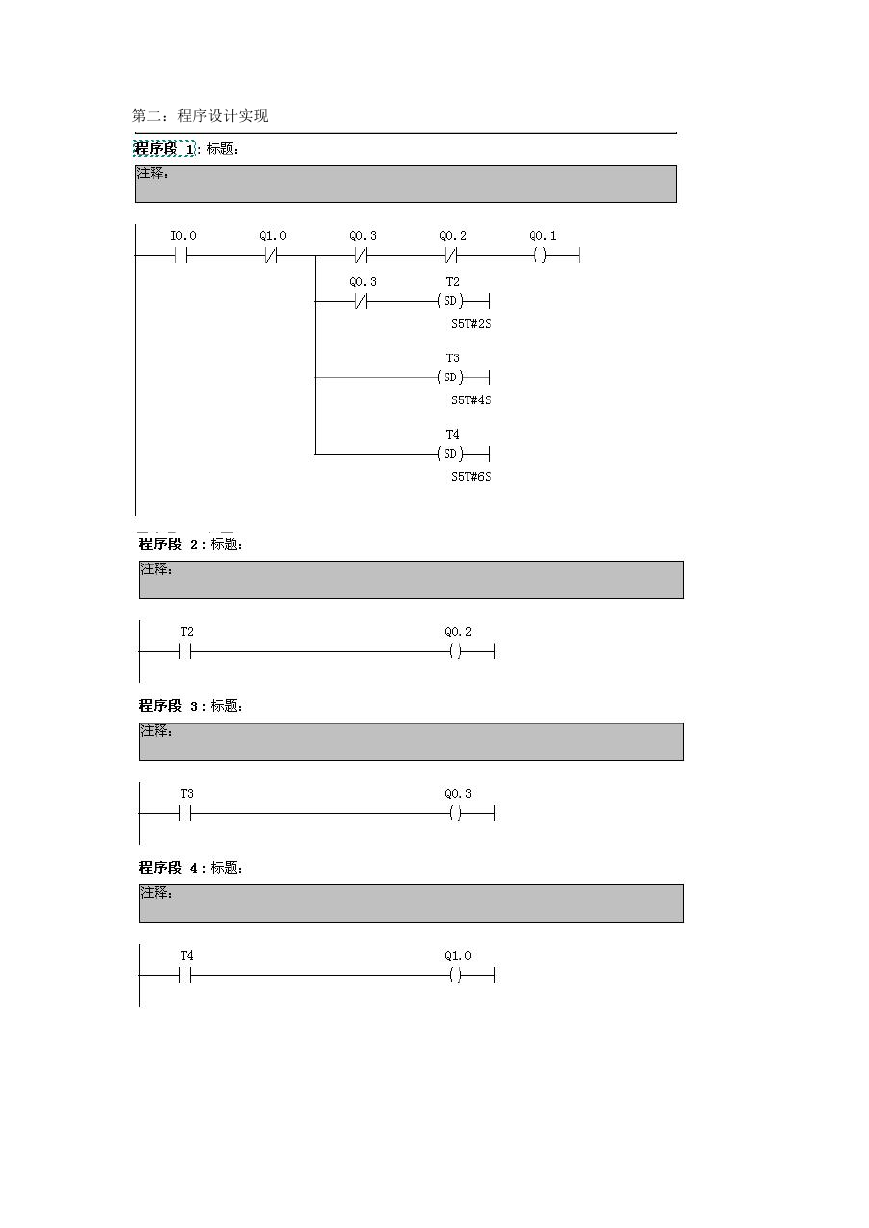

第二:程序设计实现
