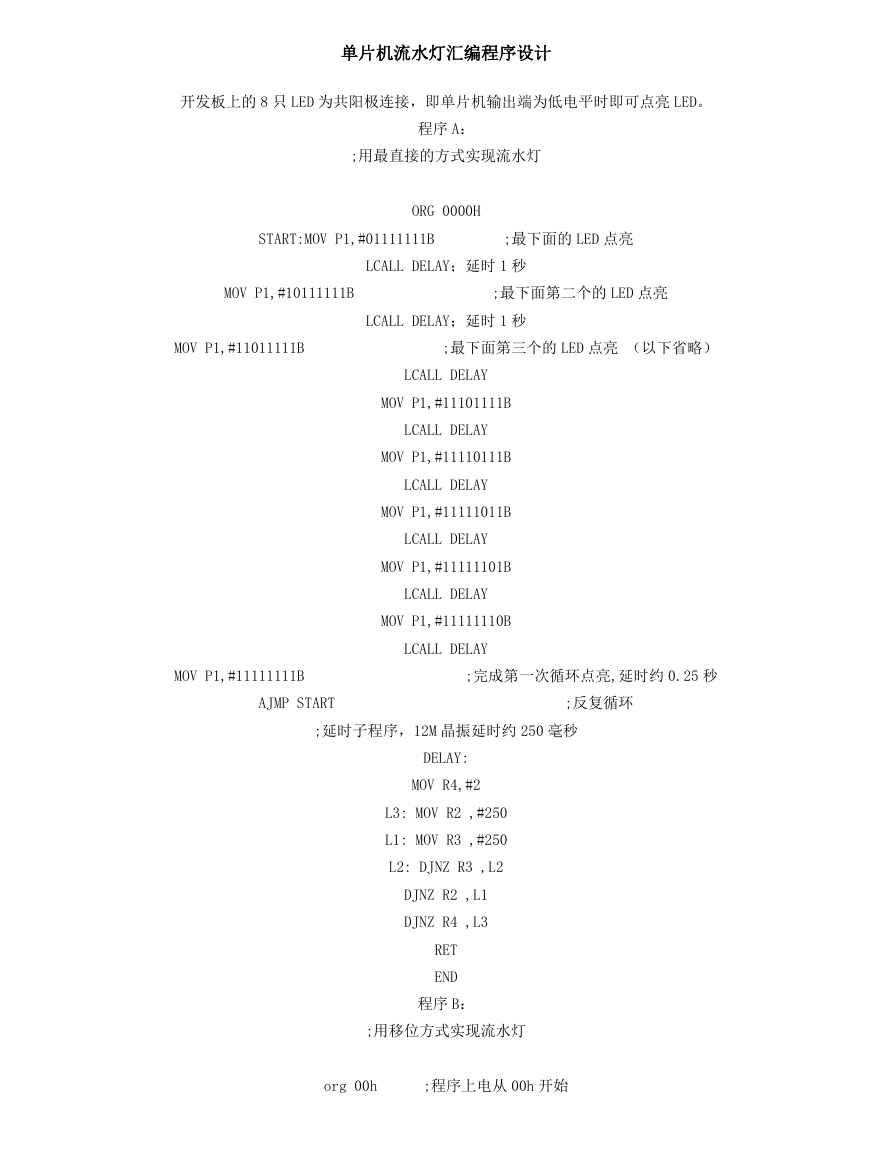

单片机流水灯汇编程序设计
开发板上的 8 只 LED 为共阳极连接,即单片机输出端为低电平时即可点亮 LED。
程序 A:
;用最直接的方式实现流水灯
ORG 0000H
START:MOV P1,#01111111B
;最下面的 LED 点亮
LCALL DELAY;延时 1 秒
MOV P1,#10111111B
;最下面第二个的 LED 点亮
LCALL DELAY;延时 1 秒
MOV P1,#11011111B
;最下面第三个的 LED 点亮 (以下省略)
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B
;完成第一次循环点亮,延时约 0.25 秒
AJMP START
;反复循环
;延时子程序,12M 晶振延时约 250 毫秒
DELAY:
MOV R4,#2
L3: MOV R2 ,#250
L1: MOV R3 ,#250
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R4 ,L3
RET
END

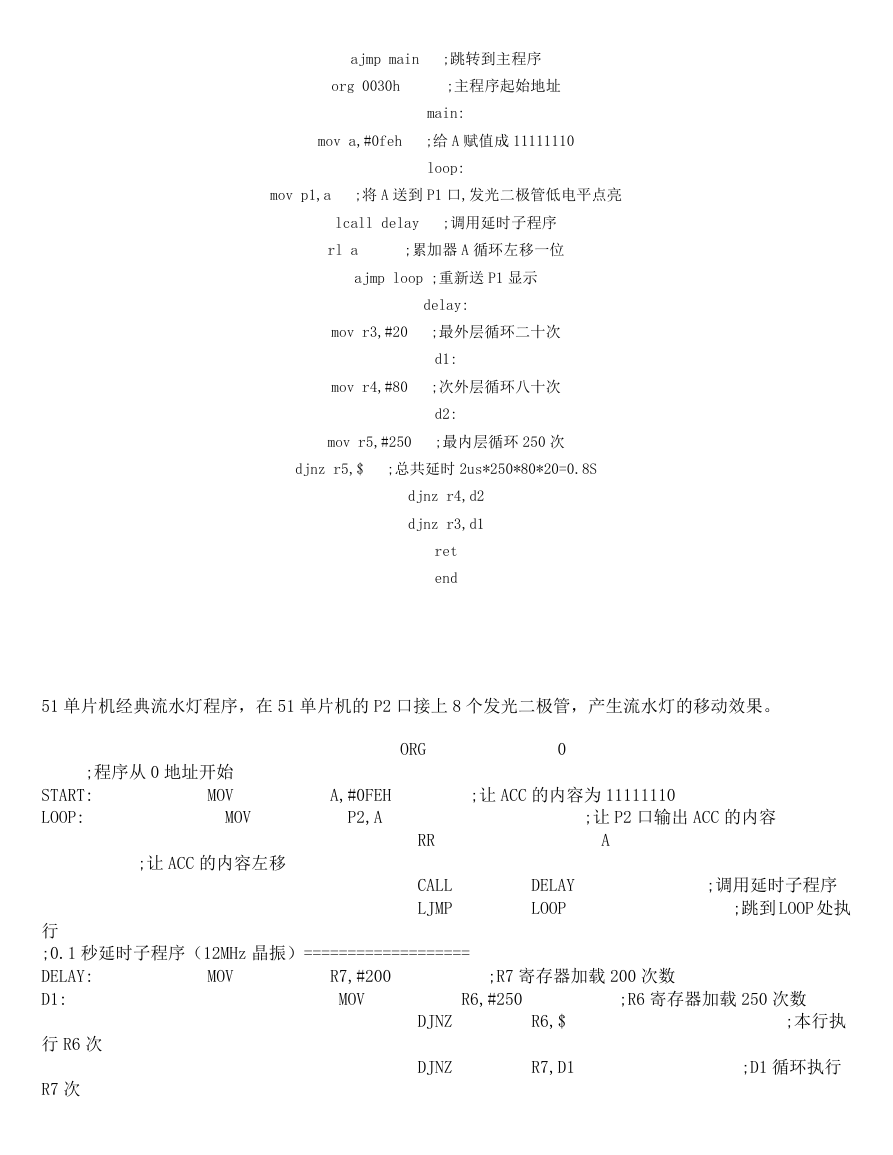

程序 B:
;用移位方式实现流水灯
org 00h
;程序上电从 00h 开始
ajmp main
;跳转到主程序
org 0030h
;主程序起始地址
main:
mov a,#0feh
;给 A 赋值成 11111110
loop:
mov p1,a
;将 A 送到 P1 口,发光二极管低电平点亮
lcall delay
;调用延时子程序
rl a
;累加器 A 循环左移一位
ajmp loop ;重新送 P1 显示
delay:
mov r3,#20
;最外层循环二十次
d1:
mov r4,#80
;次外层循环八十次
d2:
mov r5,#250
;最内层循环 250 次
djnz r5,$
;总共延时 2us*250*80*20=0.8S
djnz r4,d2
djnz r3,d1
ret
end
51 单片机经典流水灯程序,在 51 单片机的 P2 口接上 8 个发光二极管,产生流水灯的移动效果。
;程序从 0 地址开始
MOV
START:
LOOP:
MOV
;让 ACC 的内容左移
ORG
0
A,#0FEH
P2,A
RR
CALL
LJMP
;让 ACC 的内容为 11111110
;让 P2 口输出 ACC 的内容
A
DELAY
LOOP
;调用延时子程序
;跳到 LOOP 处执
行
;0.1 秒延时子程序(12MHz 晶振)===================
DELAY:
D1:
R7,#200
MOV
MOV
R6,#250
行 R6 次
R7 次
DJNZ
DJNZ
R6,$
R7,D1
;R7 寄存器加载 200 次数
;R6 寄存器加载 250 次数
;本行执
;D1 循环执行
;返回主程序
;结束程序
RET
END

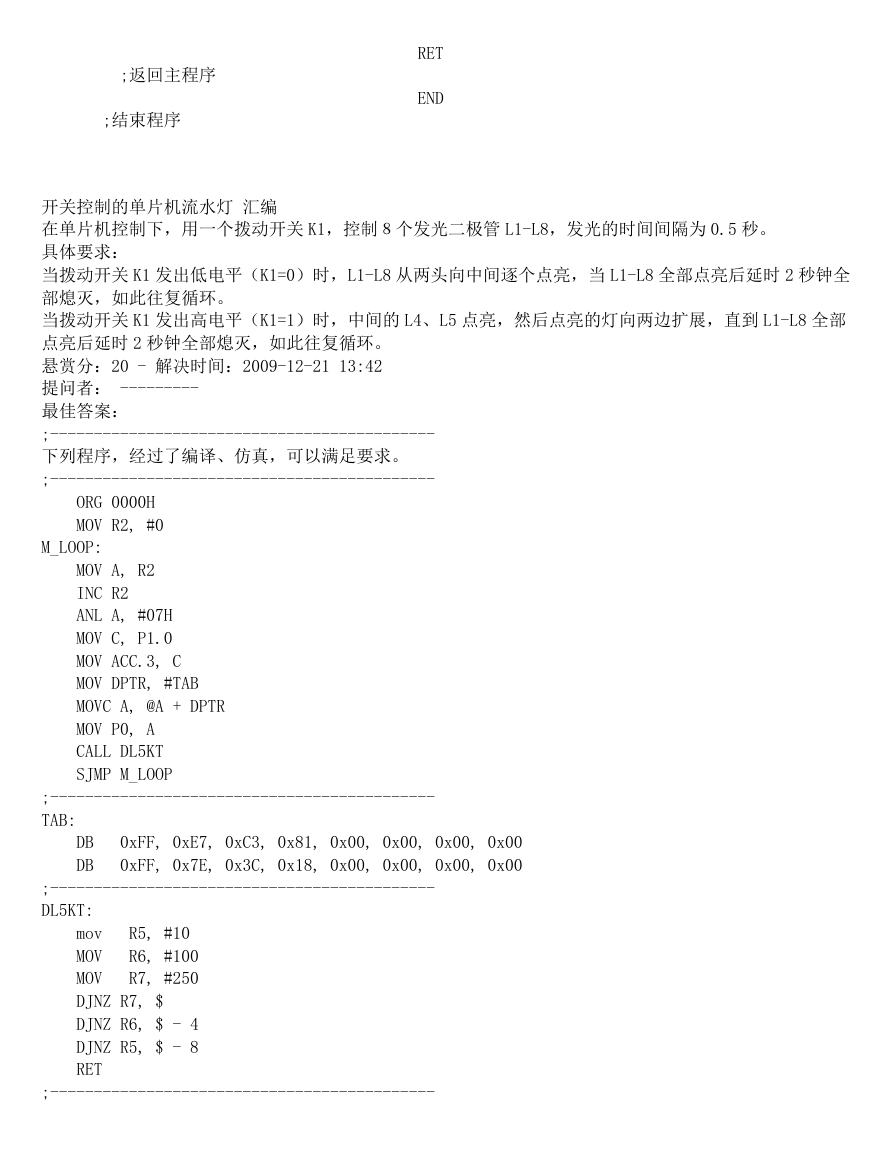

开关控制的单片机流水灯 汇编
在单片机控制下,用一个拨动开关 K1,控制8个发光二极管 L1-L8,发光的时间间隔为 0.5 秒。
具体要求:
当拨动开关 K1 发出低电平(K1=0)时,L1-L8 从两头向中间逐个点亮,当 L1-L8 全部点亮后延时 2 秒钟全
部熄灭,如此往复循环。
当拨动开关 K1 发出高电平(K1=1)时,中间的 L4、L5 点亮,然后点亮的灯向两边扩展,直到 L1-L8 全部
点亮后延时 2 秒钟全部熄灭,如此往复循环。
悬赏分:20 - 解决时间:2009-12-21 13:42
提问者: ---------
最佳答案:
;--------------------------------------------
下列程序,经过了编译、仿真,可以满足要求。
;--------------------------------------------
ORG 0000H
MOV R2, #0
M_LOOP:
MOV A, R2
INC R2
ANL A, #07H
MOV C, P1.0
MOV ACC.3, C
MOV DPTR, #TAB
MOVC A, @A + DPTR
MOV P0, A
CALL DL5KT
SJMP M_LOOP
;--------------------------------------------
TAB:
DB
DB
0xFF, 0xE7, 0xC3, 0x81, 0x00, 0x00, 0x00, 0x00
0xFF, 0x7E, 0x3C, 0x18, 0x00, 0x00, 0x00, 0x00
;--------------------------------------------
DL5KT:
R5, #10
R6, #100
R7, #250
mov
MOV
MOV
DJNZ R7, $
DJNZ R6, $ - 4
DJNZ R5, $ - 8
RET
;--------------------------------------------
END

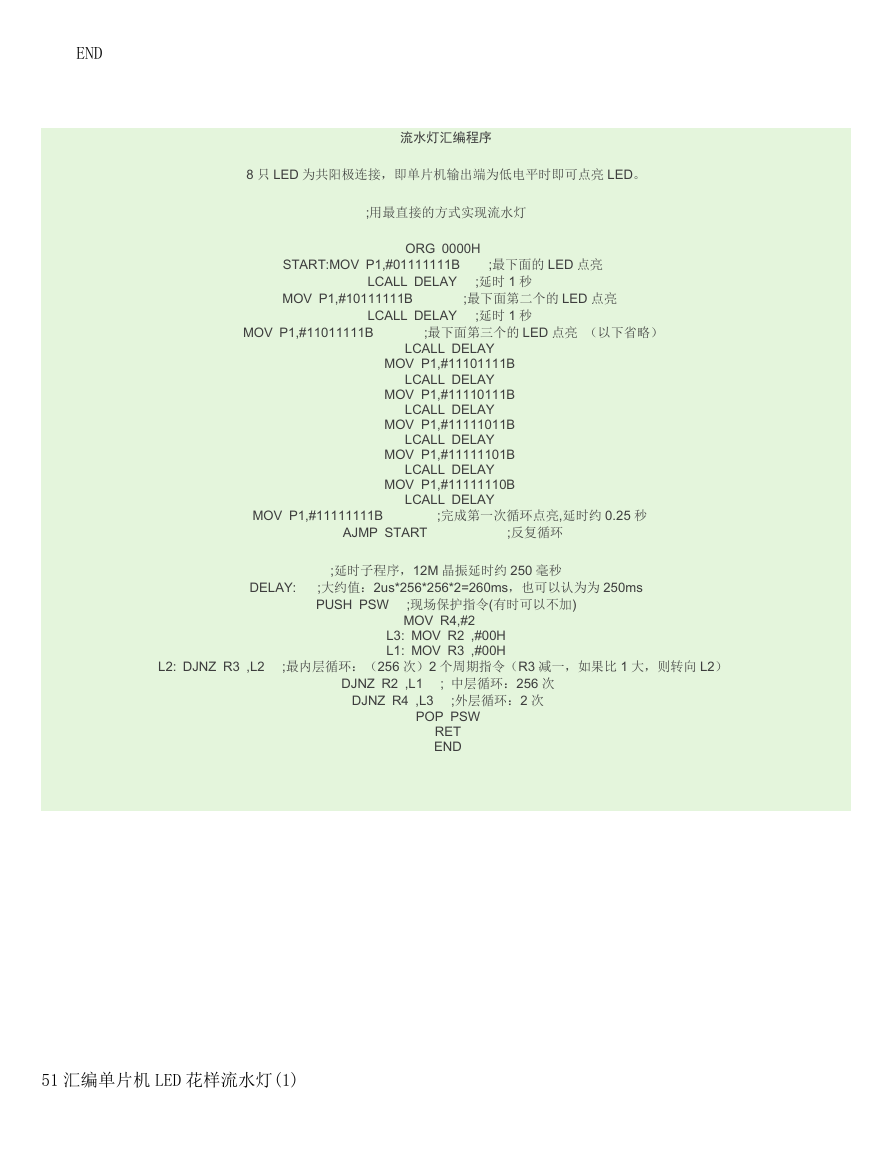

流水灯汇编程序
8 只 LED 为共阳极连接,即单片机输出端为低电平时即可点亮 LED。
;用最直接的方式实现流水灯
ORG 0000H
START:MOV P1,#01111111B
LCALL DELAY
MOV P1,#10111111B
;最下面的 LED 点亮
;延时 1 秒
;最下面第二个的 LED 点亮
LCALL DELAY
;延时 1 秒
MOV P1,#11011111B
;最下面第三个的 LED 点亮 (以下省略)
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B
;完成第一次循环点亮,延时约 0.25 秒
AJMP START
;反复循环
DELAY:
;延时子程序,12M 晶振延时约 250 毫秒
;大约值:2us*256*256*2=260ms,也可以认为为 250ms
PUSH PSW ;现场保护指令(有时可以不加)
MOV R4,#2
L3: MOV R2 ,#00H
L1: MOV R3 ,#00H
DJNZ R2 ,L1
DJNZ R4 ,L3
; 中层循环:256 次
;外层循环:2 次
POP PSW
RET
END
L2: DJNZ R3 ,L2
;最内层循环:(256 次)2 个周期指令(R3 减一,如果比 1 大,则转向 L2)

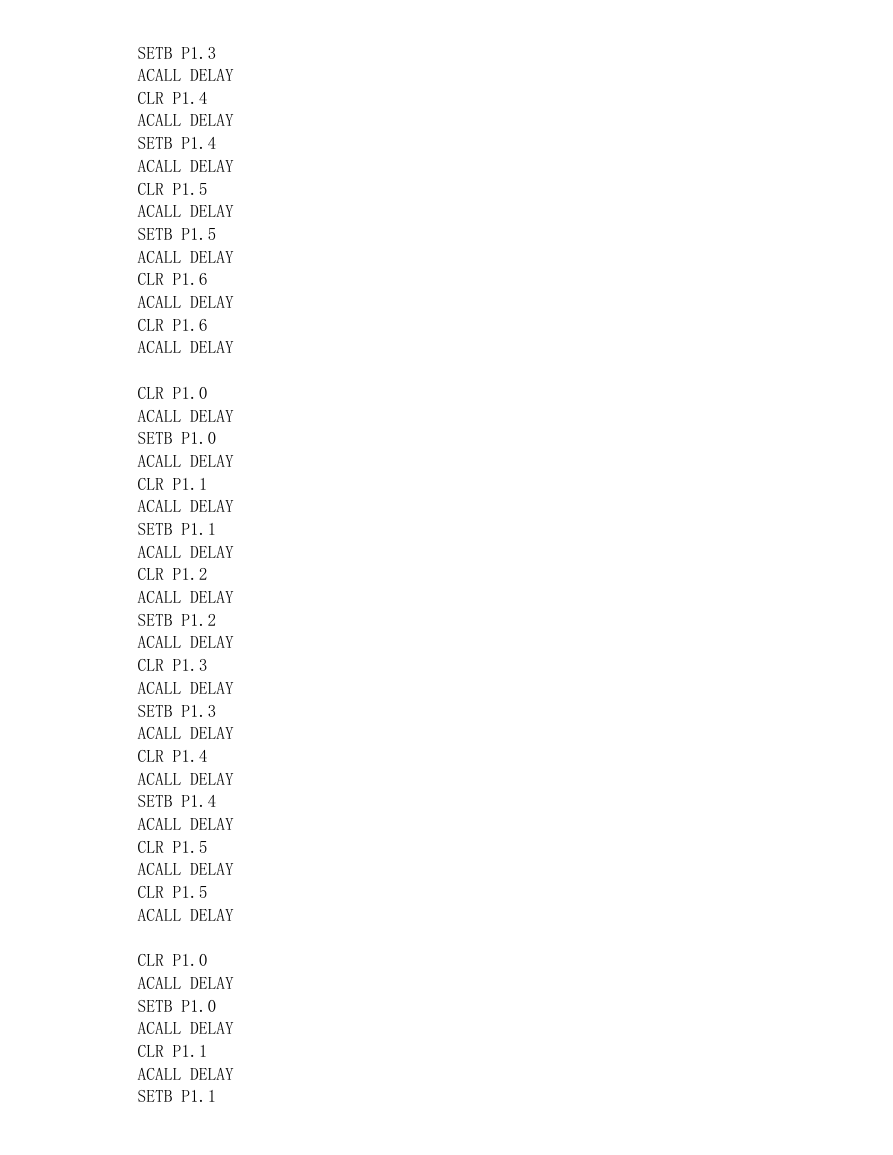

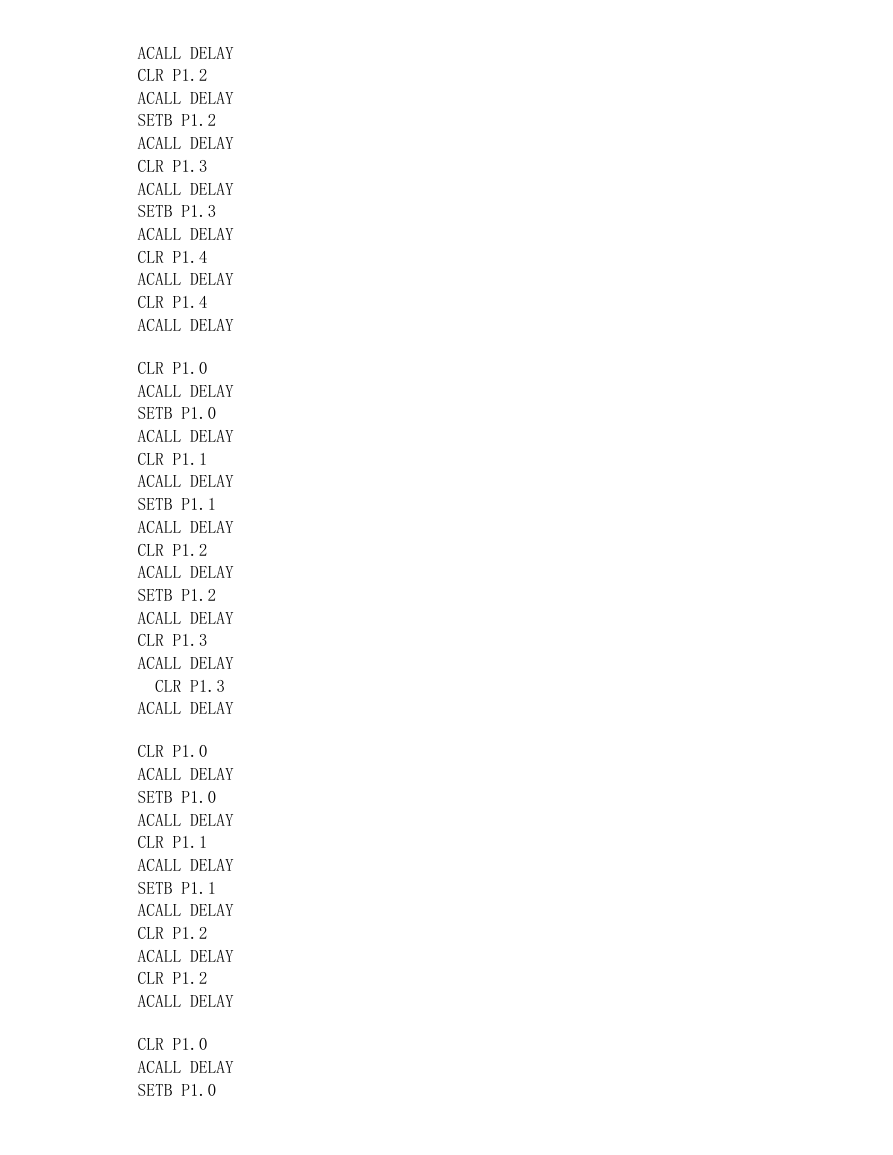

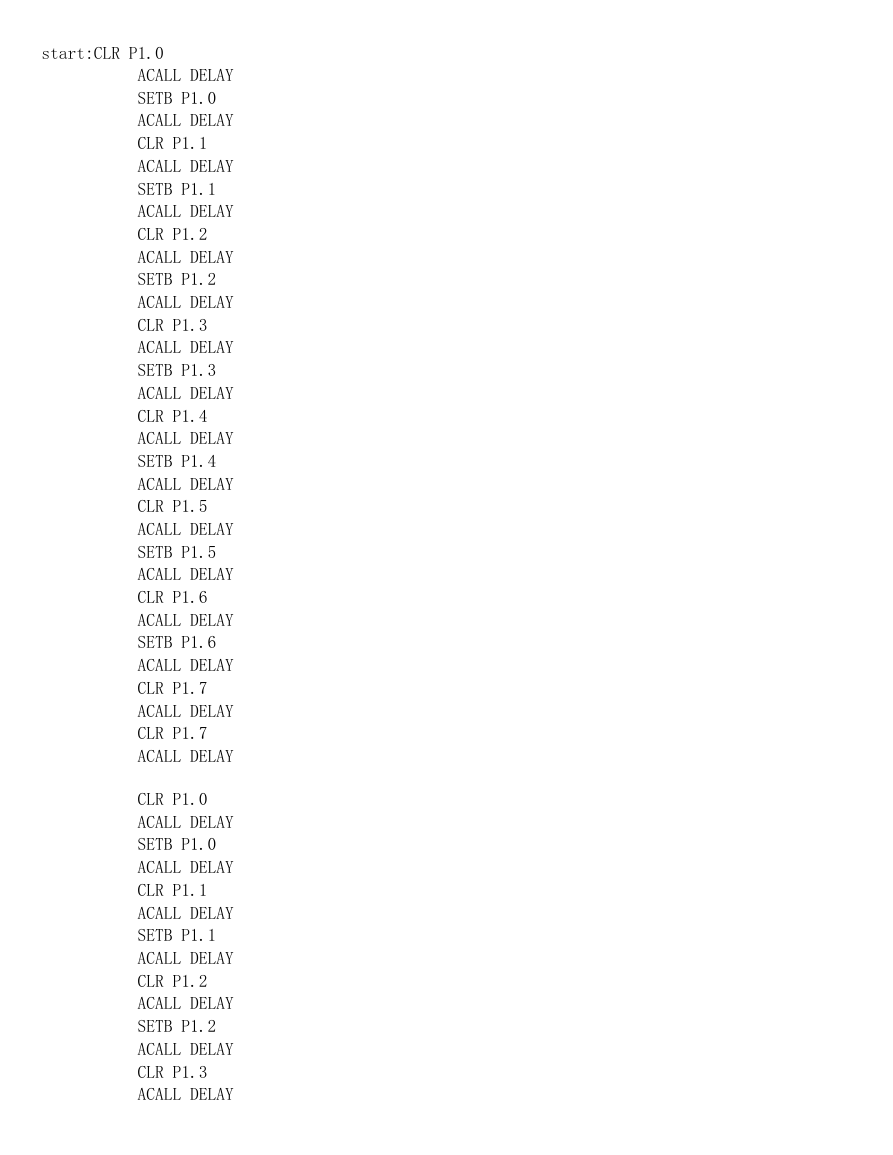

51 汇编单片机 LED 花样流水灯(1)
start:CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
SETB P1.2
ACALL DELAY
CLR P1.3
ACALL DELAY
SETB P1.3
ACALL DELAY
CLR P1.4
ACALL DELAY
SETB P1.4
ACALL DELAY
CLR P1.5
ACALL DELAY
SETB P1.5
ACALL DELAY
CLR P1.6
ACALL DELAY
SETB P1.6
ACALL DELAY
CLR P1.7
ACALL DELAY
CLR P1.7
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
SETB P1.2
ACALL DELAY
CLR P1.3
ACALL DELAY
SETB P1.3
ACALL DELAY
CLR P1.4
ACALL DELAY
SETB P1.4
ACALL DELAY
CLR P1.5
ACALL DELAY
SETB P1.5
ACALL DELAY
CLR P1.6
ACALL DELAY
CLR P1.6
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
SETB P1.2
ACALL DELAY
CLR P1.3
ACALL DELAY
SETB P1.3
ACALL DELAY
CLR P1.4
ACALL DELAY
SETB P1.4
ACALL DELAY
CLR P1.5
ACALL DELAY
CLR P1.5
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
SETB P1.2
ACALL DELAY
CLR P1.3
ACALL DELAY
SETB P1.3
ACALL DELAY
CLR P1.4
ACALL DELAY
CLR P1.4
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
SETB P1.2
ACALL DELAY
CLR P1.3
ACALL DELAY
CLR P1.3
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
SETB P1.1
ACALL DELAY
CLR P1.2
ACALL DELAY
CLR P1.2
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
CLR P1.1
ACALL DELAY
CLR P1.1
ACALL DELAY
CLR P1.0
ACALL DELAY
CLR P1.0
ACALL DELAY
SETB P1.0
ACALL DELAY
SETB P1.1
ACALL DELAY
SETB P1.2
ACALL DELAY
SETB P1.3
ACALL DELAY
SETB P1.4
ACALL DELAY
SETB P1.5
ACALL DELAY
SETB P1.6
ACALL DELAY
SETB P1.7
ACALL DELAY
AJMP start
DELAY:MOV R7,#250
D1:MOV R6,#250
D2:DJNZ R6,D2
DJNZ R7,D1
RET
END
