快速安装指南开始 MFC-7360 / MFC-7470D / MFC-7860DN 设置本设备前，请先阅读安全及法规小册子，然后阅读此快速安装指南，以获取正确的设置说明和安装步骤。若要查看其他语言的快速安装指南，请访问 http://solutions.brother.com/。警告图标表示可能导致死亡或重伤的潜在危险情况。注意图标表示可能导致轻微或中度伤害的潜在危险情况。 1 打开设备包装，检查组件硒鼓单元和墨粉盒组件交流电源线 ( 预安装 ) 随机安装光盘、随机说明书光盘安全及法规小册子快速安装指南使用说明书 ( 基本功能 ) 电话听筒听筒线 USB 接口电缆电话线警告塑料袋用于包装设备，不是玩具。请将这些塑料袋存放于儿童不易触及的地方并妥善处置，以防窒息危险。注意 CAUTIO 移动设备时，请用双手分别握住平板扫描器下面的听筒底座和把手。搬运设备时切勿抓住底部。 SCHN 版本 0 1

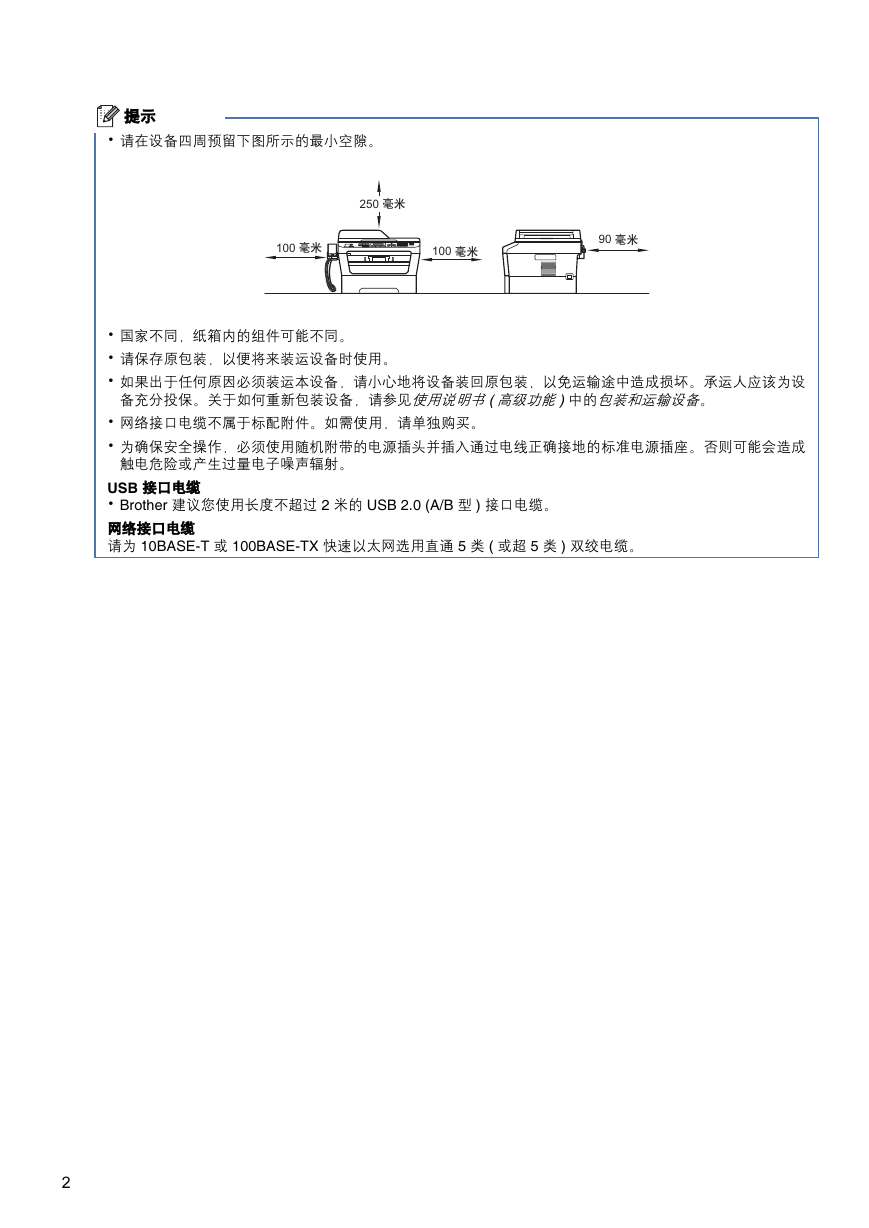

提示 • 请在设备四周预留下图所示的最小空隙。 250 100 100 90 • 国家不同，纸箱内的组件可能不同。 • 请保存原包装，以便将来装运设备时使用。 • 如果出于任何原因必须装运本设备，请小心地将设备装回原包装，以免运输途中造成损坏。承运人应该为设备充分投保。关于如何重新包装设备，请参见使用说明书 ( 高级功能 ) 中的包装和运输设备。 • 网络接口电缆不属于标配附件。如需使用，请单独购买。 • 为确保安全操作，必须使用随机附带的电源插头并插入通过电线正确接地的标准电源插座。否则可能会造成触电危险或产生过量电子噪声辐射。 USB 接口电缆 • Brother 建议您使用长度不超过 2 米的 USB 2.0 (A/B 型 ) 接口电缆。网络接口电缆请为 10BASE-T 或 100BASE-TX 快速以太网选用直通 5 类 ( 或超 5 类 ) 双绞电缆。 2

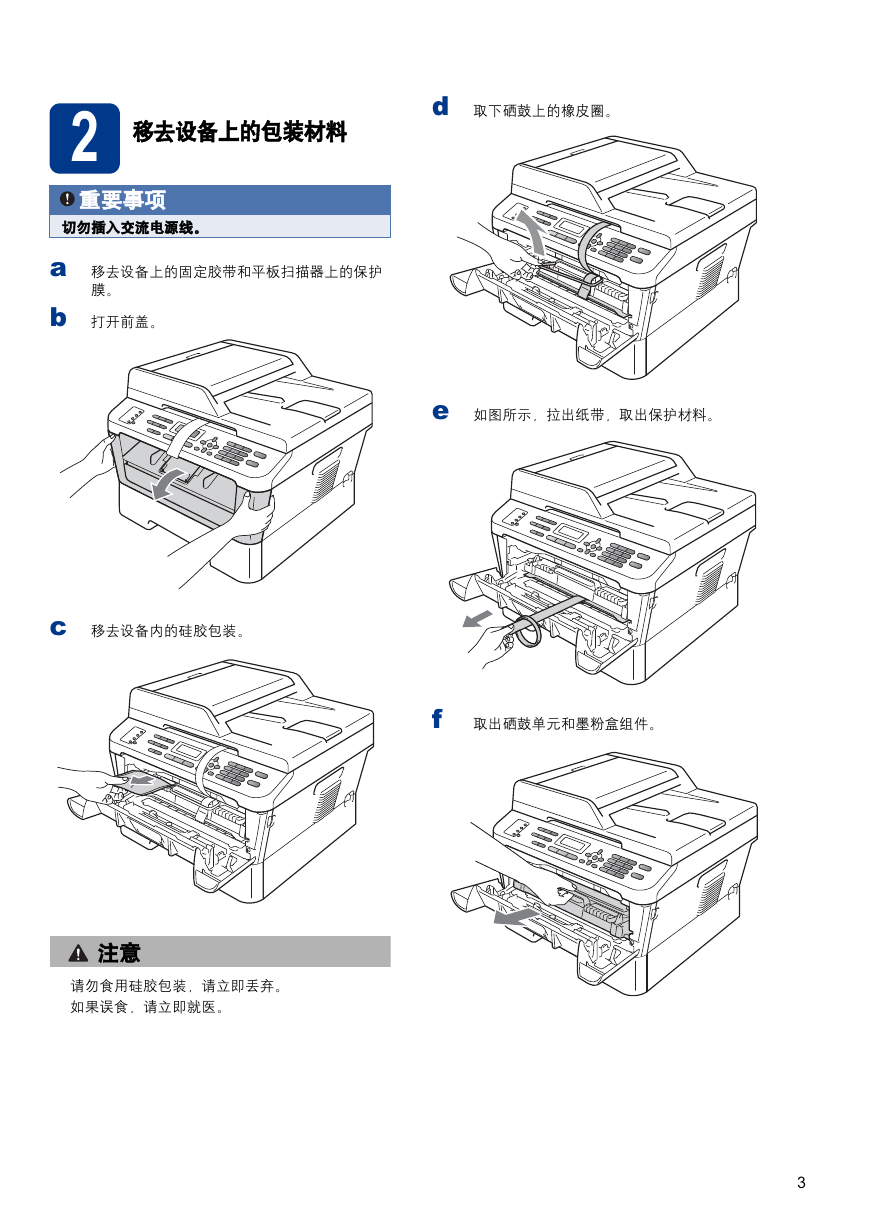

d 取下硒鼓上的橡皮圈。 2 移去设备上的包装材料重要事项切勿插入交流电源线。 a 移去设备上的固定胶带和平板扫描器上的保护膜。 b 打开前盖。 e 如图所示，拉出纸带，取出保护材料。 c 移去设备内的硅胶包装。 f 取出硒鼓单元和墨粉盒组件。注意 CAUTIO 请勿食用硅胶包装，请立即丢弃。如果误食，请立即就医。 3

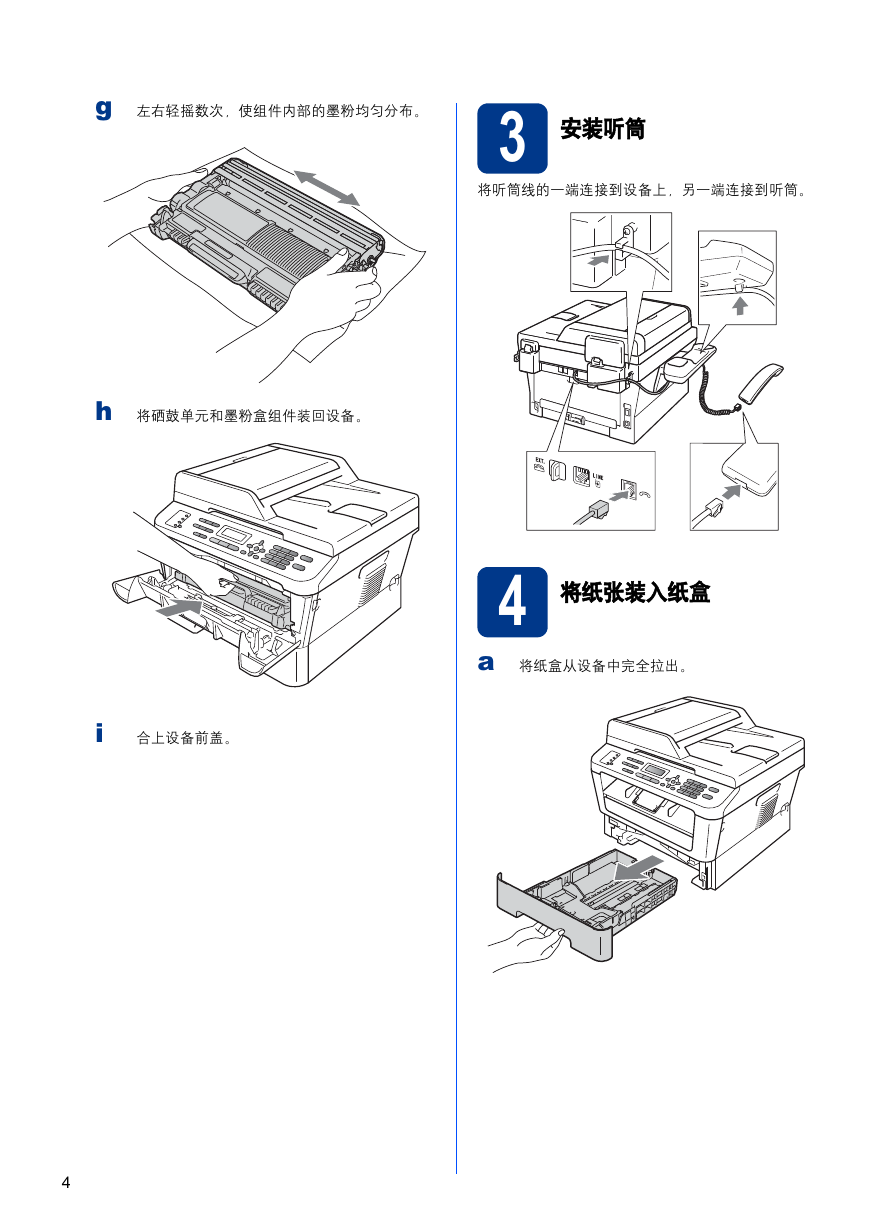

g 左右轻摇数次，使组件内部的墨粉均匀分布。 3 安装听筒将听筒线的一端连接到设备上，另一端连接到听筒。 h 将硒鼓单元和墨粉盒组件装回设备。 4 将纸张装入纸盒 a 将纸盒从设备中完全拉出。 i 合上设备前盖。 4

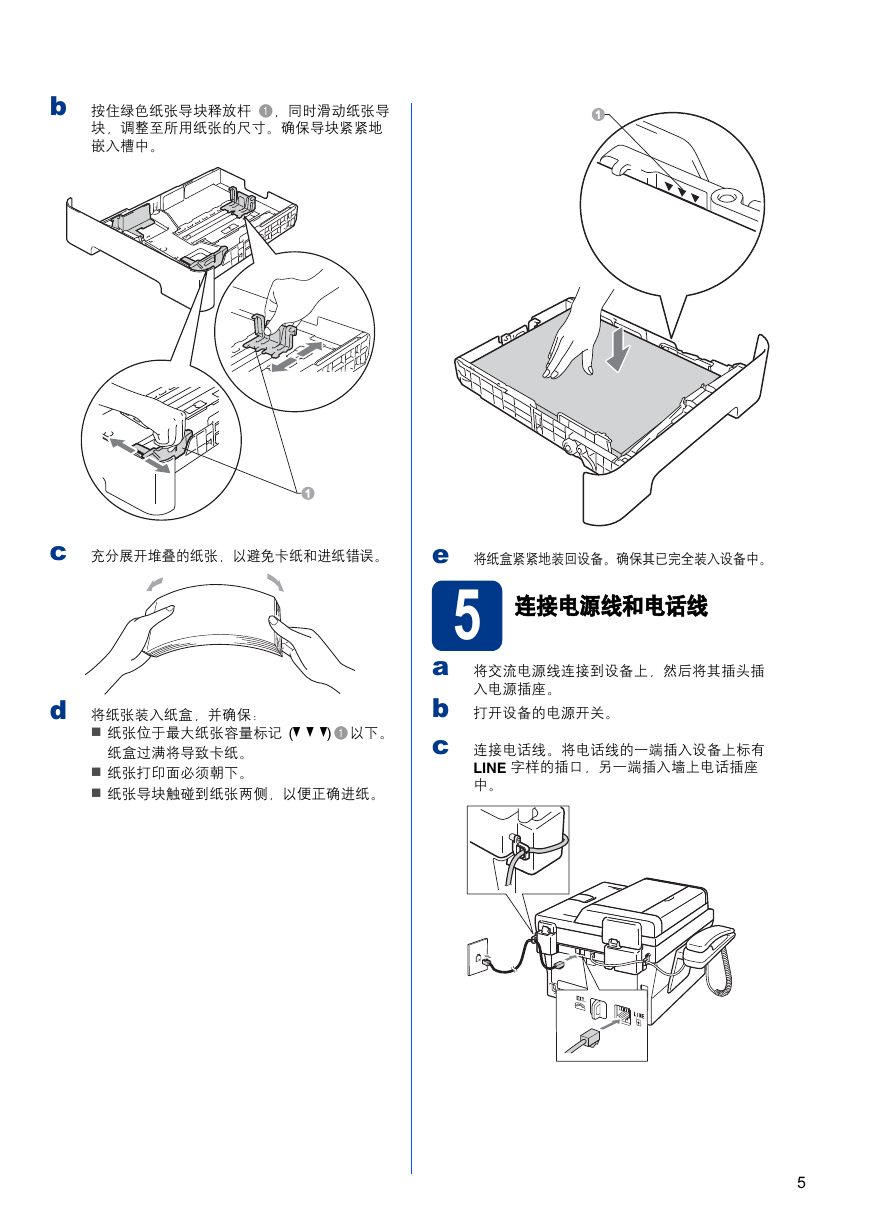

b 按住绿色纸张导块释放杆 a，同时滑动纸张导块，调整至所用纸张的尺寸。确保导块紧紧地嵌入槽中。 11 1 c 充分展开堆叠的纸张，以避免卡纸和进纸错误。 e 将纸盒紧紧地装回设备。确保其已完全装入设备中。 d 将纸张装入纸盒，并确保：纸张位于最大纸张容量标记 (b b b) a 以下。纸盒过满将导致卡纸。纸张打印面必须朝下。纸张导块触碰到纸张两侧，以便正确进纸。 5 连接电源线和电话线 a 将交流电源线连接到设备上，然后将其插头插入电源插座。 b 打开设备的电源开关。 c 连接电话线。将电话线的一端插入设备上标有 LINE 字样的插口，另一端插入墙上电话插座中。 5

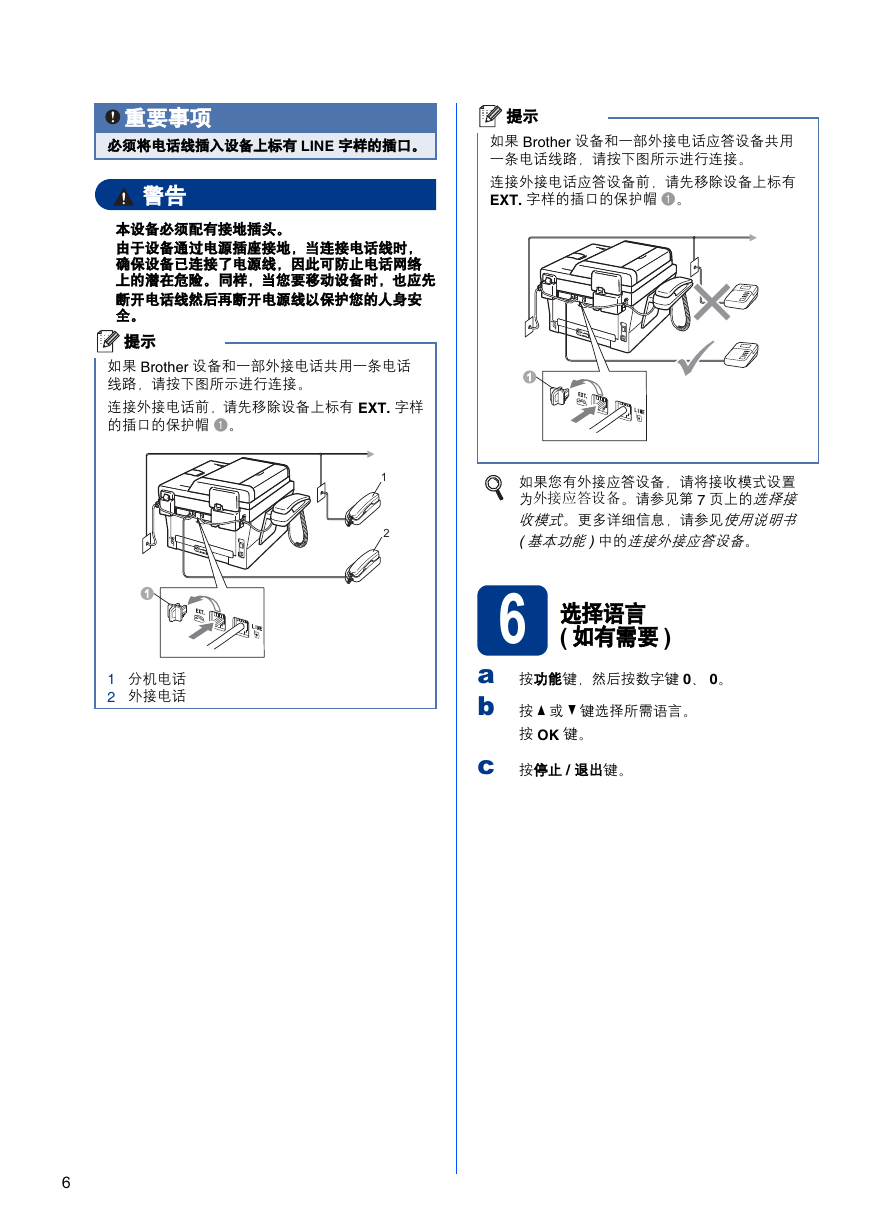

重要事项提示必须将电话线插入设备上标有 LINE 字样的插口。警告本设备必须配有接地插头。由于设备通过电源插座接地，当连接电话线时，确保设备已连接了电源线，因此可防止电话网络上的潜在危险。同样，当您要移动设备时，也应先断开电话线然后再断开电源线以保护您的人身安全。提示如果 Brother 设备和一部外接电话共用一条电话线路，请按下图所示进行连接。连接外接电话前，请先移除设备上标有 EXT. 字样的插口的保护帽 a。如果 Brother 设备和一部外接电话应答设备共用一条电话线路，请按下图所示进行连接。连接外接电话应答设备前，请先移除设备上标有 EXT. 字样的插口的保护帽 a。 1 1 2 如果您有外接应答设备，请将接收模式设置为外接应答设备。请参见第 7 页上的选择接收模式。更多详细信息，请参见使用说明书 ( 基本功能 ) 中的连接外接应答设备。 6 选择语言 ( 如有需要 ) a 按功能键，然后按数字键 0、 0。 b 按 a 或 b 键选择所需语言。按 OK 键。 c 按停止 / 退出键。 1 1 分机电话 2 外接电话 6

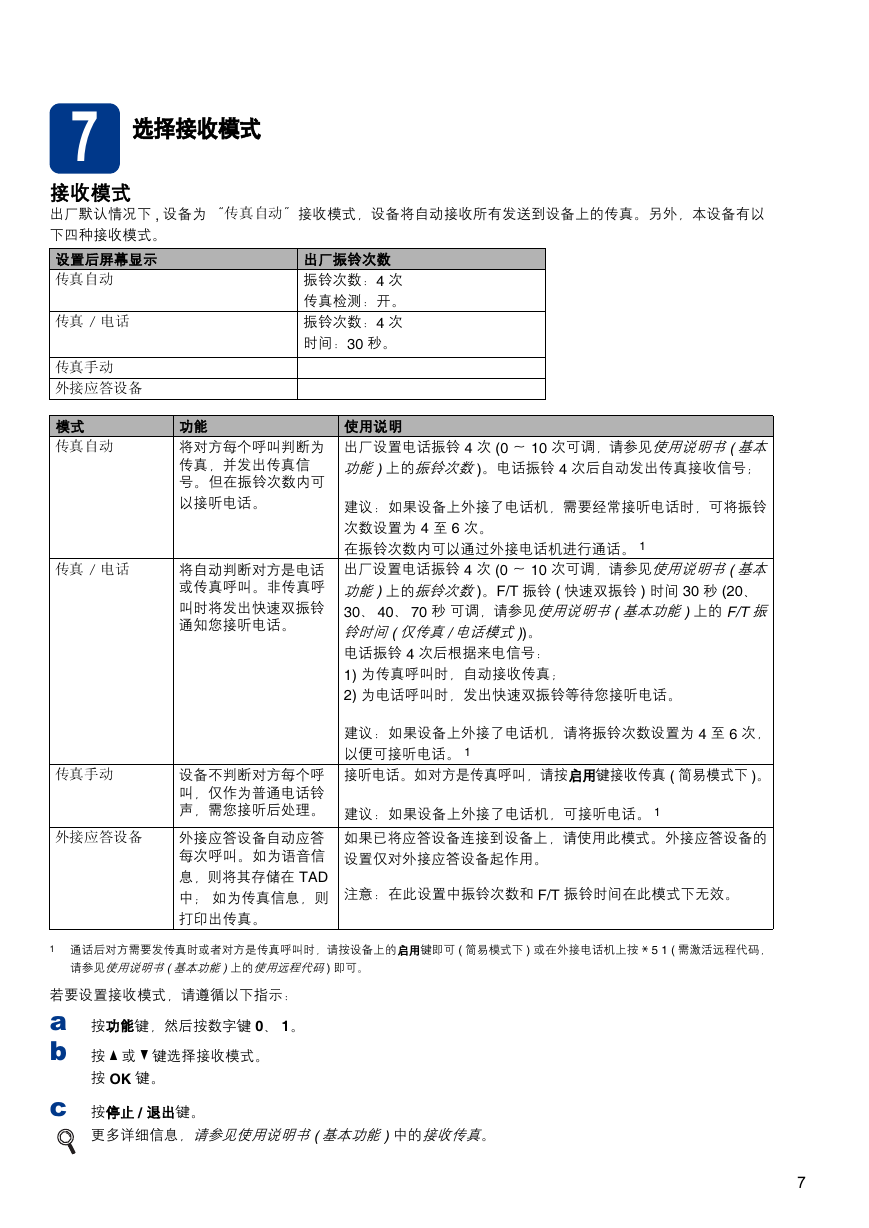

7 选择接收模式接收模式出厂默认情况下 , 设备为 “传真自动”接收模式，设备将自动接收所有发送到设备上的传真。另外，本设备有以下四种接收模式。出厂振铃次数振铃次数：4 次传真检测：开。振铃次数：4 次时间：30 秒。设置后屏幕显示传真自动传真 / 电话传真手动外接应答设备模式传真自动功能将对方每个呼叫判断为传真，并发出传真信号。但在振铃次数内可以接听电话。传真 / 电话将自动判断对方是电话或传真呼叫。非传真呼叫时将发出快速双振铃通知您接听电话。传真手动外接应答设备设备不判断对方每个呼叫，仅作为普通电话铃声，需您接听后处理。外接应答设备自动应答每次呼叫。如为语音信息，则将其存储在 TAD 中；如为传真信息，则打印出传真。使用说明出厂设置电话振铃 4 次 (0 ～ 10 次可调，请参见使用说明书 ( 基本功能 ) 上的振铃次数 )。电话振铃 4 次后自动发出传真接收信号；建议：如果设备上外接了电话机，需要经常接听电话时，可将振铃次数设置为 4 至 6 次。在振铃次数内可以通过外接电话机进行通话。 1 出厂设置电话振铃 4 次 (0 ～ 10 次可调，请参见使用说明书 ( 基本功能 ) 上的振铃次数 )。 F/T 振铃 ( 快速双振铃 ) 时间 30 秒 (20、 30、 40、 70 秒可调，请参见使用说明书 ( 基本功能 ) 上的 F/T 振铃时间 ( 仅传真 / 电话模式 ))。电话振铃 4 次后根据来电信号： 1) 为传真呼叫时，自动接收传真； 2) 为电话呼叫时，发出快速双振铃等待您接听电话。建议：如果设备上外接了电话机，请将振铃次数设置为 4 至 6 次，以便可接听电话。 1 接听电话。如对方是传真呼叫，请按启用键接收传真 ( 简易模式下 )。建议：如果设备上外接了电话机，可接听电话。 1 如果已将应答设备连接到设备上，请使用此模式。外接应答设备的设置仅对外接应答设备起作用。注意：在此设置中振铃次数和 F/T 振铃时间在此模式下无效。 1 通话后对方需要发传真时或者对方是传真呼叫时，请按设备上的启用键即可 ( 简易模式下 ) 或在外接电话机上按 l 5 1 ( 需激活远程代码，请参见使用说明书 ( 基本功能 ) 上的使用远程代码 ) 即可。若要设置接收模式，请遵循以下指示： a 按功能键，然后按数字键 0、 1。 b 按 a 或 b 键选择接收模式。按 OK 键。 c 按停止 / 退出键。更多详细信息，请参见使用说明书 ( 基本功能 ) 中的接收传真。 7

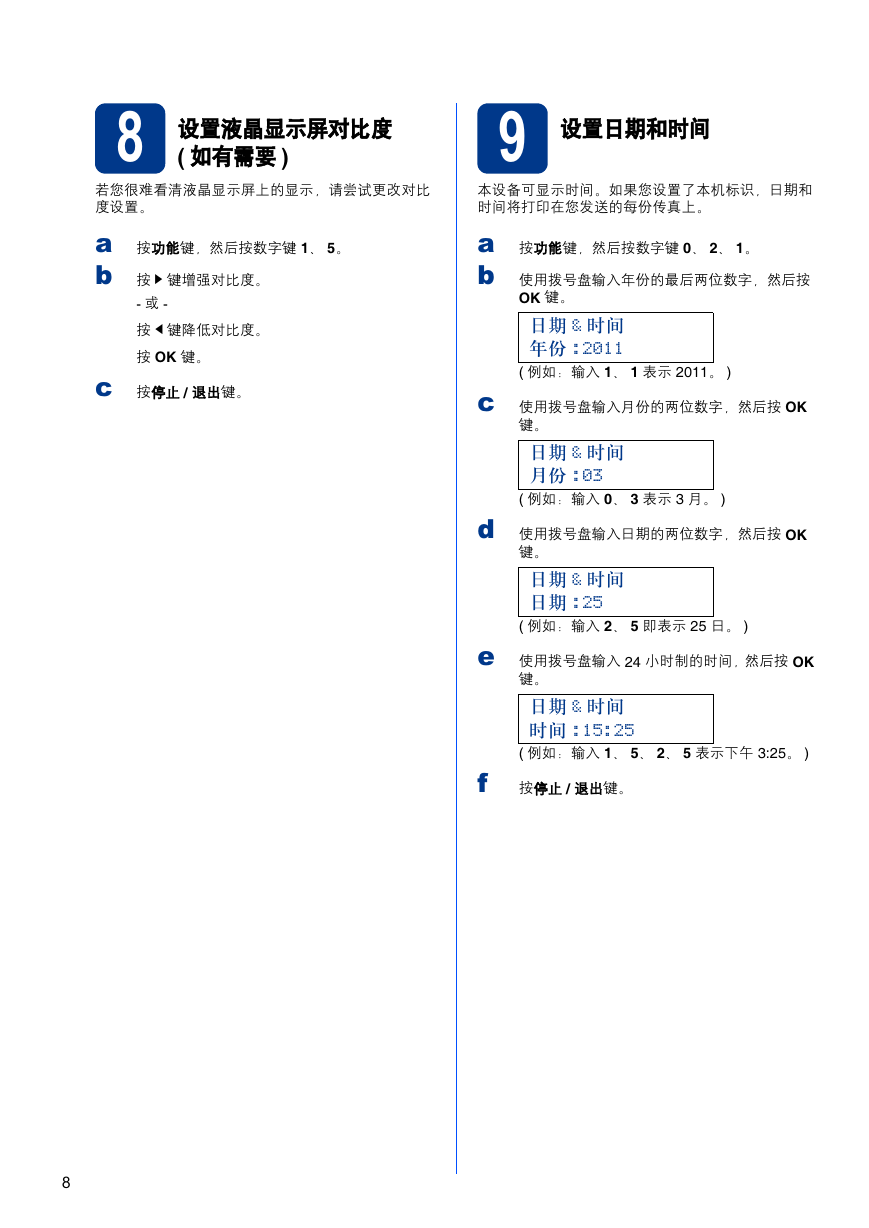

8 设置液晶显示屏对比度 ( 如有需要 ) 9 设置日期和时间若您很难看清液晶显示屏上的显示，请尝试更改对比度设置。本设备可显示时间。如果您设置了本机标识，日期和时间将打印在您发送的每份传真上。 a 按功能键，然后按数字键 1、 5。 b 按 c 键增强对比度。 a 按功能键，然后按数字键 0、 2、 1。 b 使用拨号盘输入年份的最后两位数字，然后按 OK 键。日期 & 时间年份 :2011 ( 例如：输入 1、 1 表示 2011。 ) c 使用拨号盘输入月份的两位数字，然后按 OK 键。日期 & 时间月份 :03 ( 例如：输入 0、 3 表示 3 月。 ) d 使用拨号盘输入日期的两位数字，然后按 OK 键。日期 & 时间日期 :25 ( 例如：输入 2、 5 即表示 25 日。 ) e 使用拨号盘输入 24 小时制的时间，然后按 OK 键。日期 & 时间时间 :15:25 ( 例如：输入 1、 5、 2、 5 表示下午 3:25。 ) f 按停止 / 退出键。 - 或 - 按 d 键降低对比度。按 OK 键。 c 按停止 / 退出键。 8
