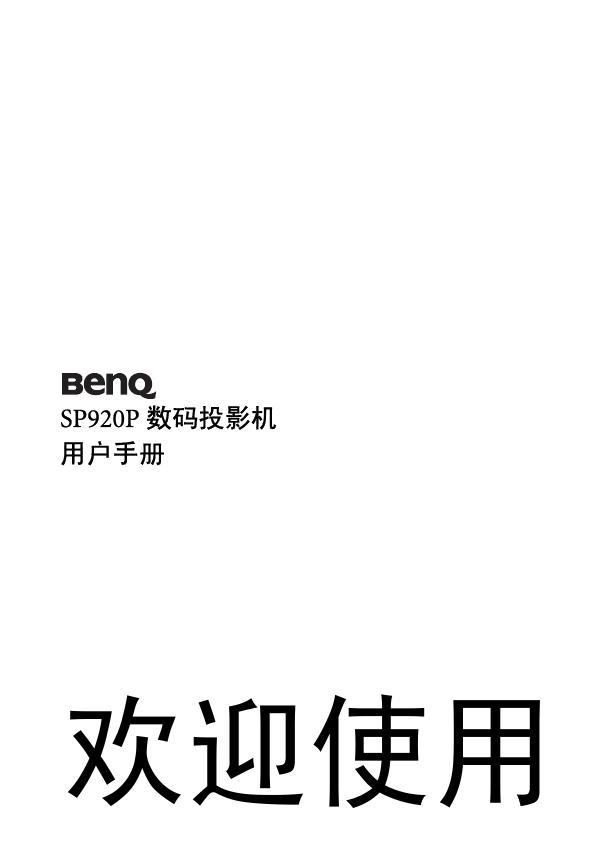

SP920P 数码投影机用户手册欢迎使用

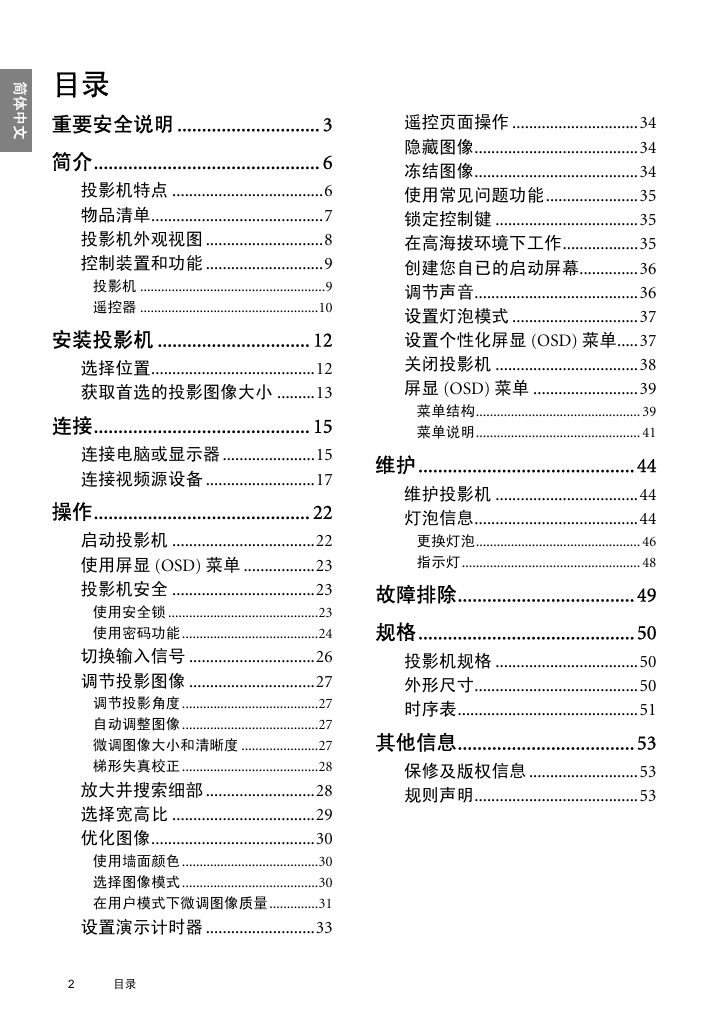

遥控页面操作 ..............................34 隐藏图像.......................................34 冻结图像.......................................34 使用常见问题功能......................35 锁定控制键 ..................................35 在高海拔环境下工作..................35 创建您自已的启动屏幕..............36 调节声音.......................................36 设置灯泡模式 ..............................37 设置个性化屏显 (OSD) 菜单.....37 关闭投影机 ..................................38 屏显 (OSD) 菜单 .........................39 菜单结构............................................... 39 菜单说明............................................... 41 维护............................................ 44 维护投影机 ..................................44 灯泡信息.......................................44 更换灯泡............................................... 46 指示灯................................................... 48 故障排除.................................... 49 规格............................................ 50 投影机规格 ..................................50 外形尺寸.......................................50 时序表...........................................51 其他信息.................................... 53 保修及版权信息 ..........................53 规则声明.......................................53 简体中文目录重要安全说明 ............................. 3 简介.............................................. 6 投影机特点 ....................................6 物品清单.........................................7 投影机外观视图 ............................8 控制装置和功能 ............................9 投影机 .....................................................9 遥控器 ...................................................10 安装投影机 ............................... 12 选择位置.......................................12 获取首选的投影图像大小 .........13 连接............................................ 15 连接电脑或显示器 ......................15 连接视频源设备 ..........................17 操作............................................ 22 启动投影机 ..................................22 使用屏显 (OSD) 菜单 .................23 投影机安全 ..................................23 使用安全锁 ...........................................23 使用密码功能 .......................................24 切换输入信号 ..............................26 调节投影图像 ..............................27 调节投影角度 .......................................27 自动调整图像 .......................................27 微调图像大小和清晰度 ......................27 梯形失真校正 .......................................28 放大并搜索细部 ..........................28 选择宽高比 ..................................29 优化图像.......................................30 使用墙面颜色 .......................................30 选择图像模式 .......................................30 在用户模式下微调图像质量 ..............31 设置演示计时器 ..........................33 2 目录

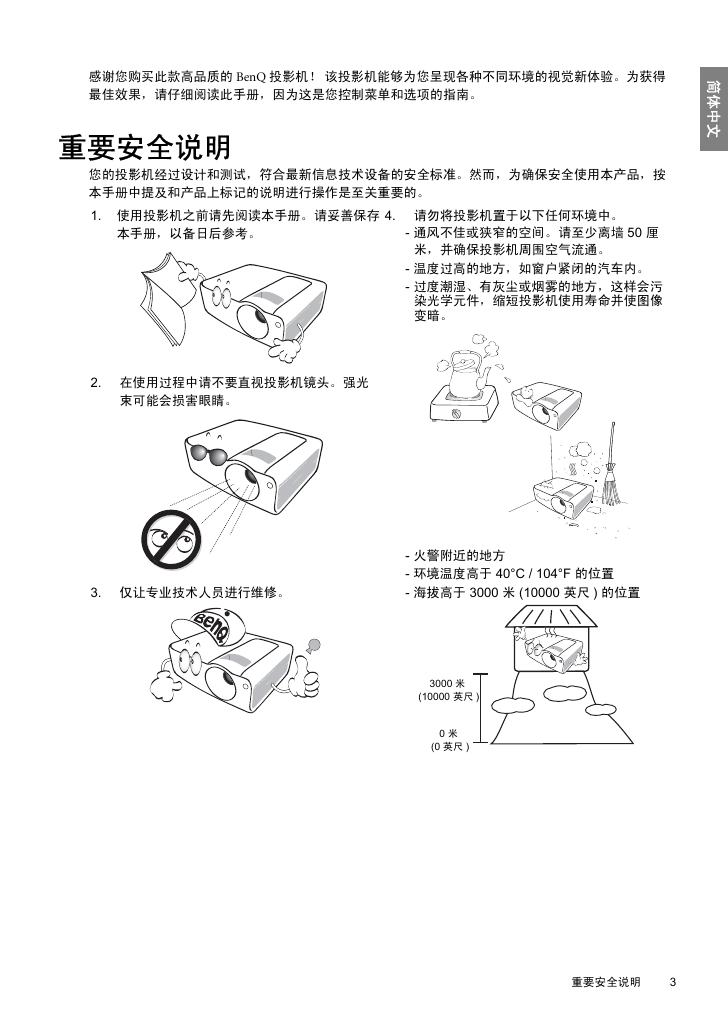

感谢您购买此款高品质的 BenQ 投影机！该投影机能够为您呈现各种不同环境的视觉新体验。为获得最佳效果，请仔细阅读此手册，因为这是您控制菜单和选项的指南。重要安全说明您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。 1. 使用投影机之前请先阅读本手册。请妥善保存 4. 请勿将投影机置于以下任何环境中。简体中文本手册，以备日后参考。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学元件，缩短投影机使用寿命并使图像变暗。 2. 在使用过程中请不要直视投影机镜头。强光束可能会损害眼睛。 3. 仅让专业技术人员进行维修。 - 火警附近的地方 - 环境温度高于 40°C / 104°F 的位置 - 海拔高于 3000 米 (10000 英尺 ) 的位置 3000 米 (10000 英尺 ) 0 米 (0 英尺 ) 重要安全说明 3

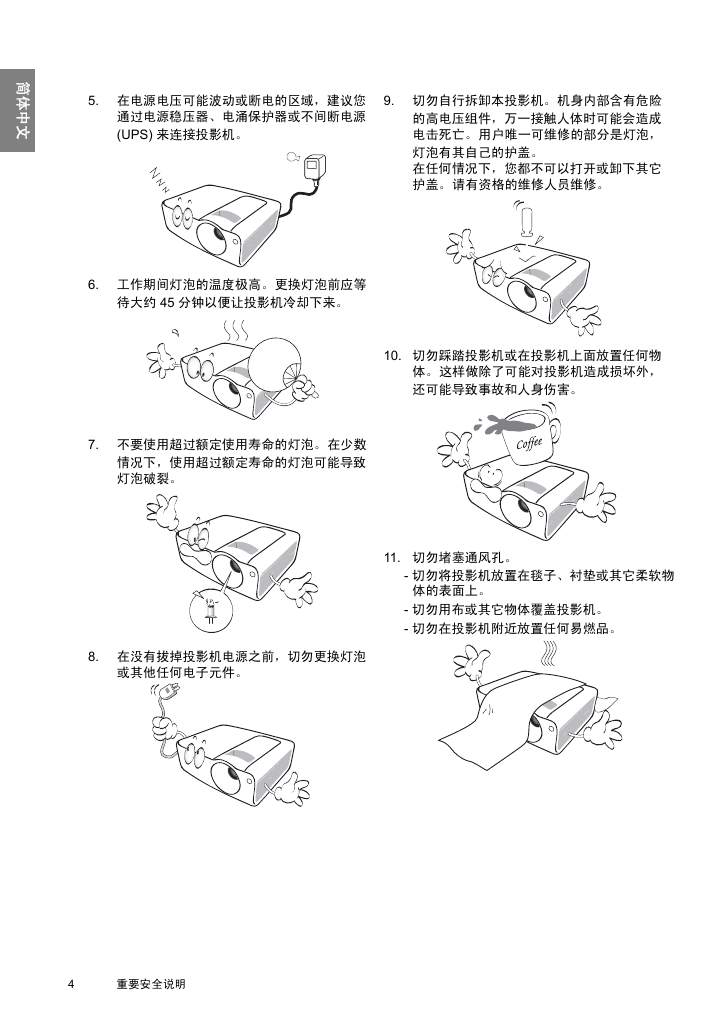

简体中文 5. 在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 9. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 6. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 7. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 10. 切勿踩踏投影机或在投影机上面放置任何物体。这样做除了可能对投影机造成损坏外，还可能导致事故和人身伤害。 11. 切勿堵塞通风孔。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易燃品。 8. 在没有拔掉投影机电源之前，切勿更换灯泡或其他任何电子元件。 4 重要安全说明

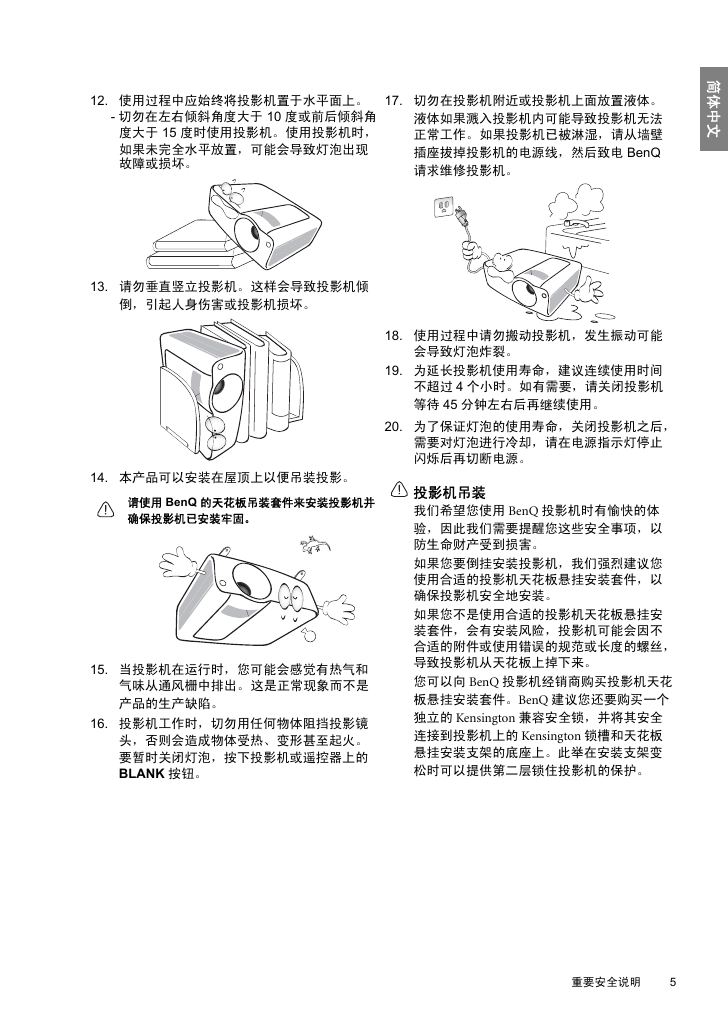

12. 使用过程中应始终将投影机置于水平面上。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 17. 切勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内可能导致投影机无法正常工作。如果投影机已被淋湿，请从墙壁插座拔掉投影机的电源线，然后致电 BenQ 请求维修投影机。简体中文 13. 请勿垂直竖立投影机。这样会导致投影机倾倒，引起人身伤害或投影机损坏。 14. 本产品可以安装在屋顶上以便吊装投影。请使用 BenQ 的天花板吊装套件来安装投影机并确保投影机已安装牢固。 15. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。 16. 投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。要暂时关闭灯泡，按下投影机或遥控器上的 BLANK 按钮。 18. 使用过程中请勿搬动投影机，发生振动可能会导致灯泡炸裂。 19. 为延长投影机使用寿命，建议连续使用时间不超过 4 个小时。如有需要，请关闭投影机等待 45 分钟左右后再继续使用。 20. 为了保证灯泡的使用寿命，关闭投影机之后，需要对灯泡进行冷却，请在电源指示灯停止闪烁后再切断电源。投影机吊装我们希望您使用 BenQ 投影机时有愉快的体验，因此我们需要提醒您这些安全事项，以防生命财产受到损害。如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机天花板悬挂安装套件，以确保投影机安全地安装。如果您不是使用合适的投影机天花板悬挂安装套件，会有安装风险，投影机可能会因不合适的附件或使用错误的规范或长度的螺丝，导致投影机从天花板上掉下来。您可以向 BenQ 投影机经销商购买投影机天花板悬挂安装套件。 BenQ 建议您还要购买一个独立的 Kensington 兼容安全锁，并将其安全连接到投影机上的 Kensington 锁槽和天花板悬挂安装支架的底座上。此举在安装支架变松时可以提供第二层锁住投影机的保护。重要安全说明 5

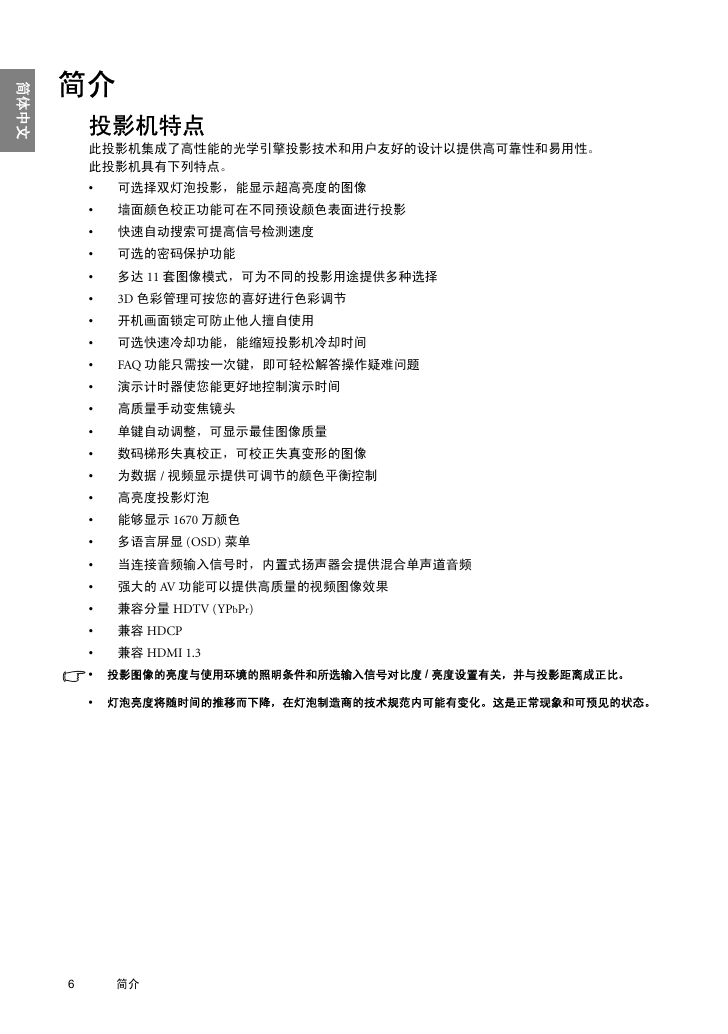

简体中文简介 3D 色彩管理可按您的喜好进行色彩调节 FAQ 功能只需按一次键，即可轻松解答操作疑难问题投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计以提供高可靠性和易用性。此投影机具有下列特点。 • 可选择双灯泡投影，能显示超高亮度的图像 • 墙面颜色校正功能可在不同预设颜色表面进行投影 • 快速自动搜索可提高信号检测速度 • 可选的密码保护功能 • 多达 11 套图像模式，可为不同的投影用途提供多种选择 • • 开机画面锁定可防止他人擅自使用 • 可选快速冷却功能，能缩短投影机冷却时间 • • 演示计时器使您能更好地控制演示时间 • 高质量手动变焦镜头 • 单键自动调整，可显示最佳图像质量 • 数码梯形失真校正，可校正失真变形的图像 • 为数据 / 视频显示提供可调节的颜色平衡控制 • 高亮度投影灯泡 • 能够显示 1670 万颜色 • 多语言屏显 (OSD) 菜单 • 当连接音频输入信号时，内置式扬声器会提供混合单声道音频 • 强大的 AV 功能可以提供高质量的视频图像效果 • 兼容分量 HDTV (YPbPr) • 兼容 HDCP • 兼容 HDMI 1.3 • 投影图像的亮度与使用环境的照明条件和所选输入信号对比度 / 亮度设置有关，并与投影距离成正比。 • 灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预见的状态。 6 简介

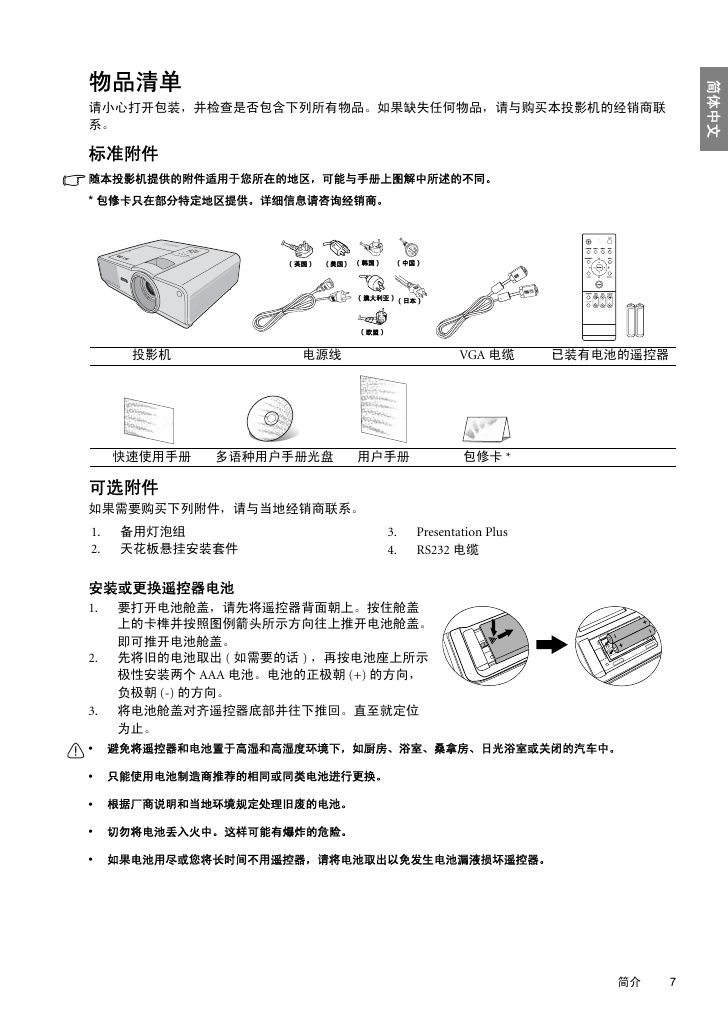

物品清单请小心打开包装，并检查是否包含下列所有物品。如果缺失任何物品，请与购买本投影机的经销商联系。简体中文标准附件随本投影机提供的附件适用于您所在的地区，可能与手册上图解中所述的不同。 * 包修卡只在部分特定地区提供。详细信息请咨询经销商。 ( 英国 ) ( 美国 ) ( 韩国 ) ( 中国 ) ( 澳大利亚 ) ( 日本 ) ( 欧盟 ) 投影机电源线 VGA 电缆已装有电池的遥控器快速使用手册多语种用户手册光盘用户手册包修卡 * 可选附件如果需要购买下列附件，请与当地经销商联系。 1. 备用灯泡组 2. 天花板悬挂安装套件 3. 4. Presentation Plus RS232 电缆安装或更换遥控器电池 1. 要打开电池舱盖，请先将遥控器背面朝上。按住舱盖上的卡榫并按照图例箭头所示方向往上推开电池舱盖。即可推开电池舱盖。 2. 先将旧的电池取出 ( 如需要的话 ) ，再按电池座上所示极性安装两个 AAA 电池。电池的正极朝 (+) 的方向，负极朝 (-) 的方向。 3. 将电池舱盖对齐遥控器底部并往下推回。直至就定位为止。 • 避免将遥控器和电池置于高湿和高湿度环境下，如厨房、浴室、桑拿房、日光浴室或关闭的汽车中。 • 只能使用电池制造商推荐的相同或同类电池进行更换。 • 根据厂商说明和当地环境规定处理旧废的电池。 • 切勿将电池丢入火中。这样可能有爆炸的危险。 • 如果电池用尽或您将长时间不用遥控器，请将电池取出以免发生电池漏液损坏遥控器。简介 7

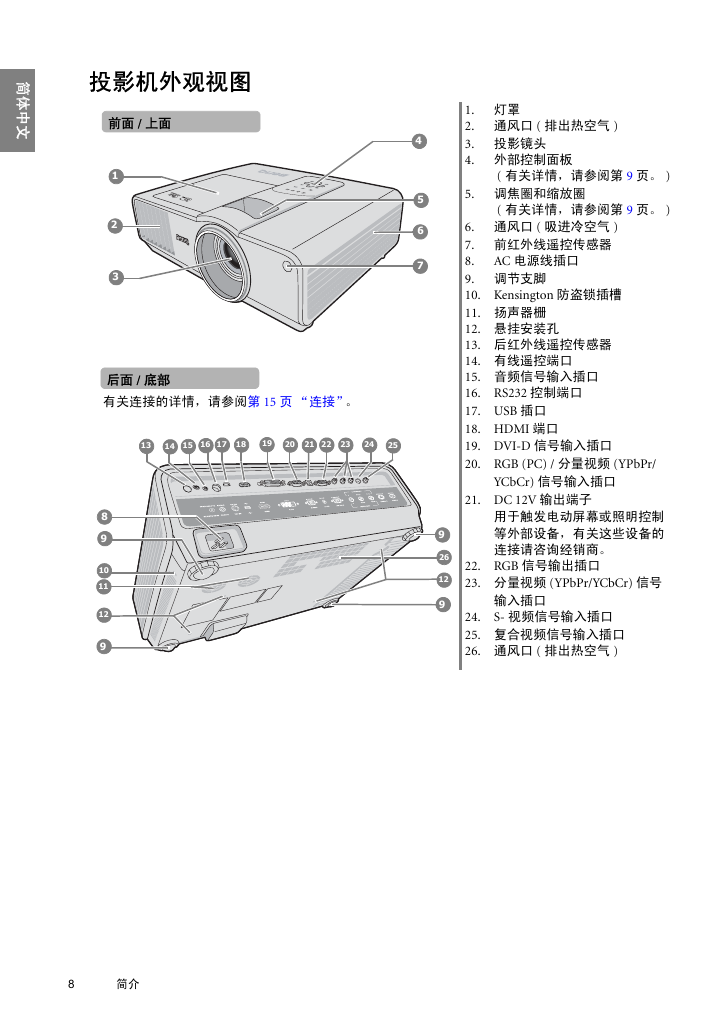

4 5 6 7 1. 灯罩 2. 通风口 ( 排出热空气 ) 3. 投影镜头 4. 外部控制面板 ( 有关详情，请参阅第 9 页。 ) 5. 调焦圈和缩放圈 ( 有关详情，请参阅第 9 页。 ) AC 电源线插口 6. 通风口 ( 吸进冷空气 ) 7. 前红外线遥控传感器 8. 9. 调节支脚 10. Kensington 防盗锁插槽 11. 扬声器栅 12. 悬挂安装孔 13. 后红外线遥控传感器 14. 有线遥控端口 15. 音频信号输入插口 16. RS232 控制端口 17. USB 插口 18. HDMI 端口 19. DVI-D 信号输入插口 20. RGB (PC) / 分量视频 (YPbPr/ YCbCr) 信号输入插口 21. DC 12V 输出端子用于触发电动屏幕或照明控制等外部设备，有关这些设备的连接请咨询经销商。 22. RGB 信号输出插口 23. 分量视频 (YPbPr/YCbCr) 信号输入插口 S- 视频信号输入插口 24. 25. 复合视频信号输入插口 26. 通风口 ( 排出热空气 ) 9 26 12 9 简体中文投影机外观视图前面 / 上面 1 2 3 后面 / 底部有关连接的详情，请参阅第 15 页 “连接”。 13 14 15 16 17 18 19 20 21 22 23 24 25 8 9 10 11 12 9 8 简介
