华为Nova2Plus 原厂图 维修流程图 接近光故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.11M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

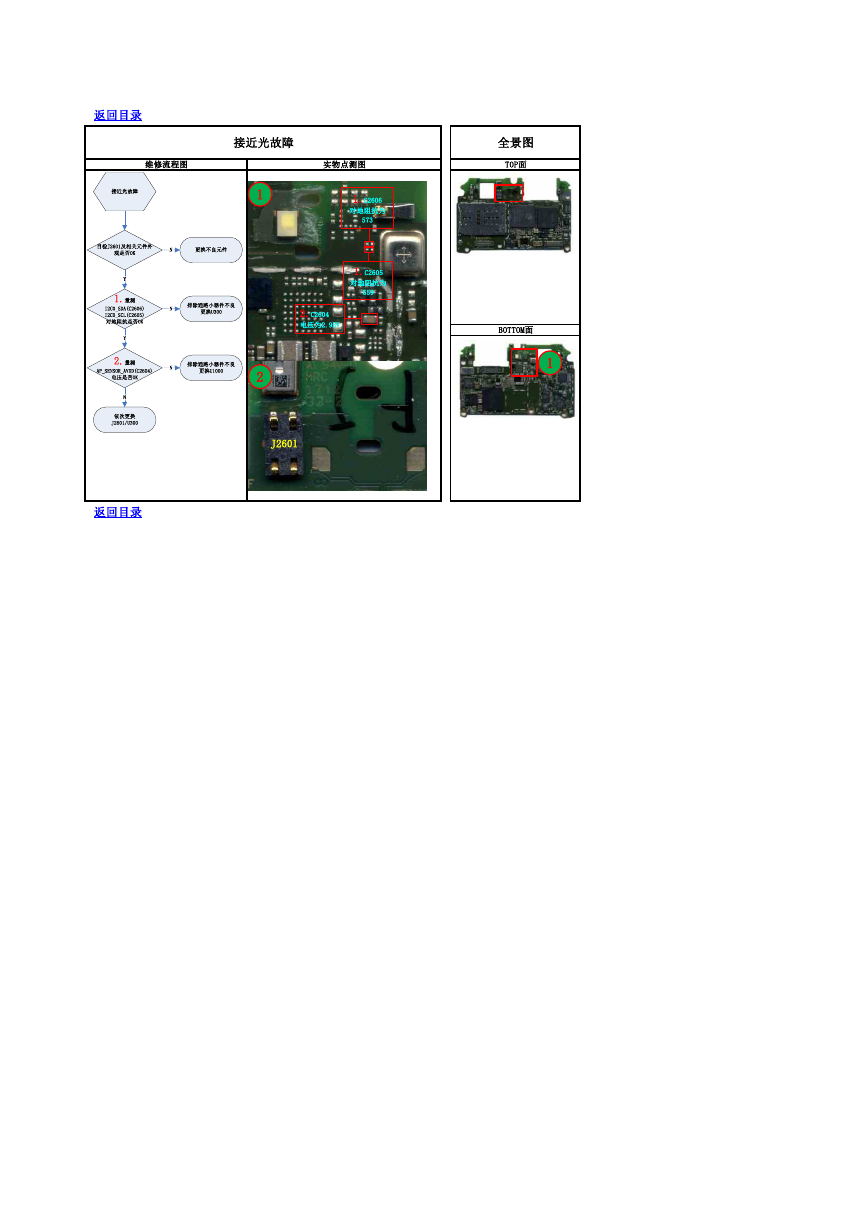

    返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 1.C2606 对地阻抗为 573 1.C2605 对地阻抗为 559 2.C2604 电压为2.95V 1 2 J2601 BOTTOM面 1 返回目录 接近光故障目检J2601及相关元件外观是否OK更换不良元件NNYY排除通路小器件不良更换U300排除通路小器件不良更换U10002.量测AP_SENSOR_AVDD(C2604)电压是否OKN依次更换J2601/U3001.量测I2C0_SDA(C2606)I2C0_SCL(C2605)对地阻抗是否OKN
