单个继电器控制正反转及调速电路原理图.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书资料大小：0.13M 资料格式：pdf 举报版权申诉


第1页 / 共1页

下载资料
收藏
0

文本预览

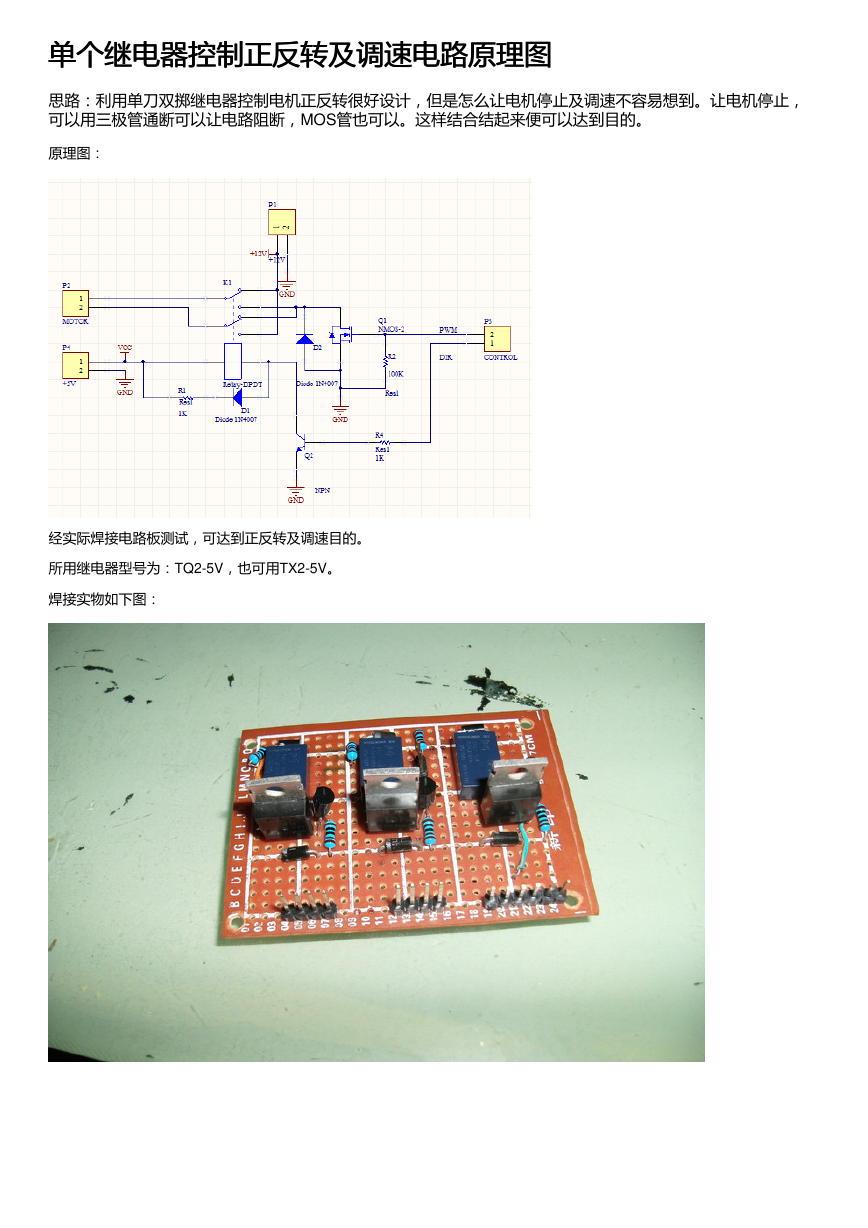

单个继电器控制正反转及调速电路原理图单个继电器控制正反转及调速电路原理图思路：利用单刀双掷继电器控制电机正反转很好设计，但是怎么让电机停止及调速不容易想到。让电机停止，可以用三极管通断可以让电路阻断，MOS管也可以。这样结合结起来便可以达到目的。原理图：经实际焊接电路板测试，可达到正反转及调速目的。所用继电器型号为：TQ2-5V，也可用TX2-5V。焊接实物如下图：
