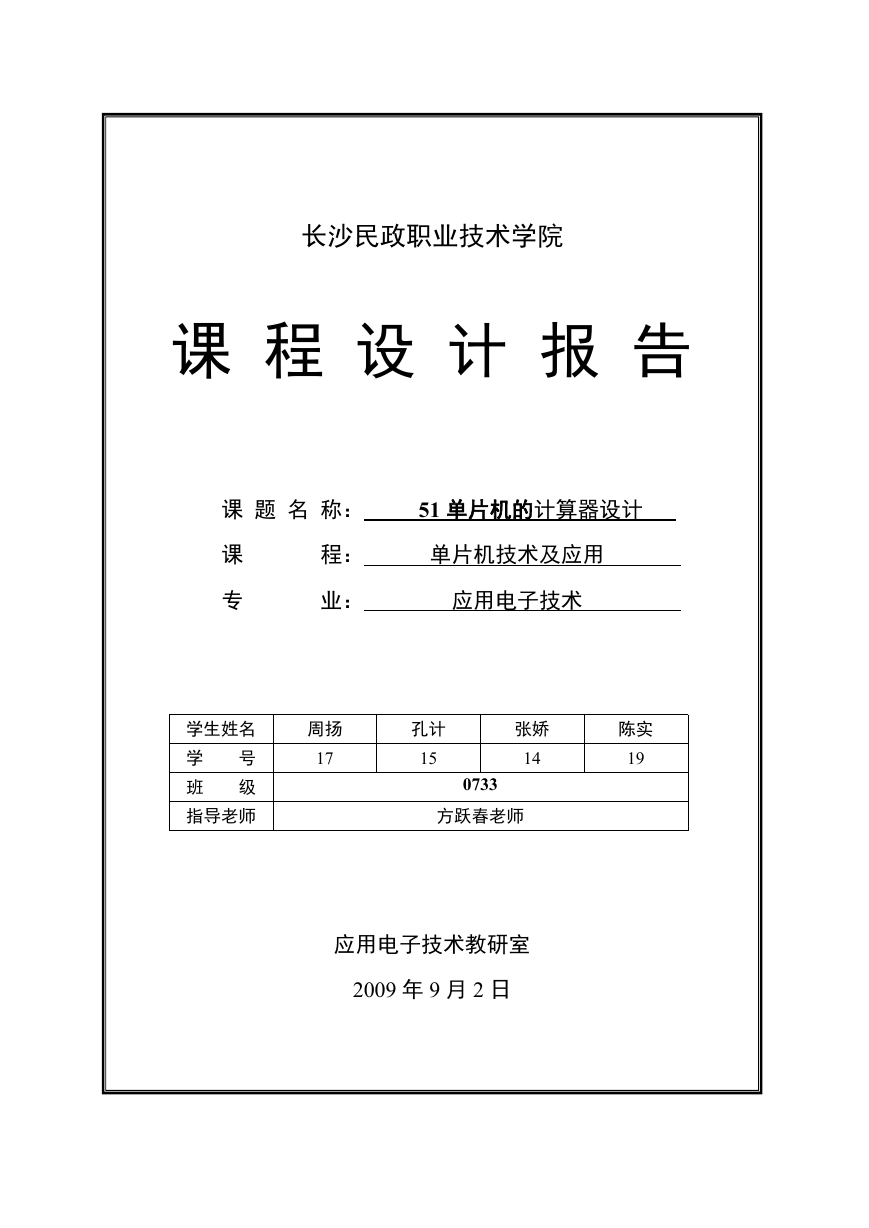

长沙民政职业技术学院课程设计报告课题名称： 51 单片机的计算器设计课专程：业：单片机技术及应用应用电子技术周扬 17 学生姓名学班号级指导老师孔计 15 张娇 14 0733 0733 方跃春老师陈实 19 应用电子技术教研室 2009 年 9 月 2 日

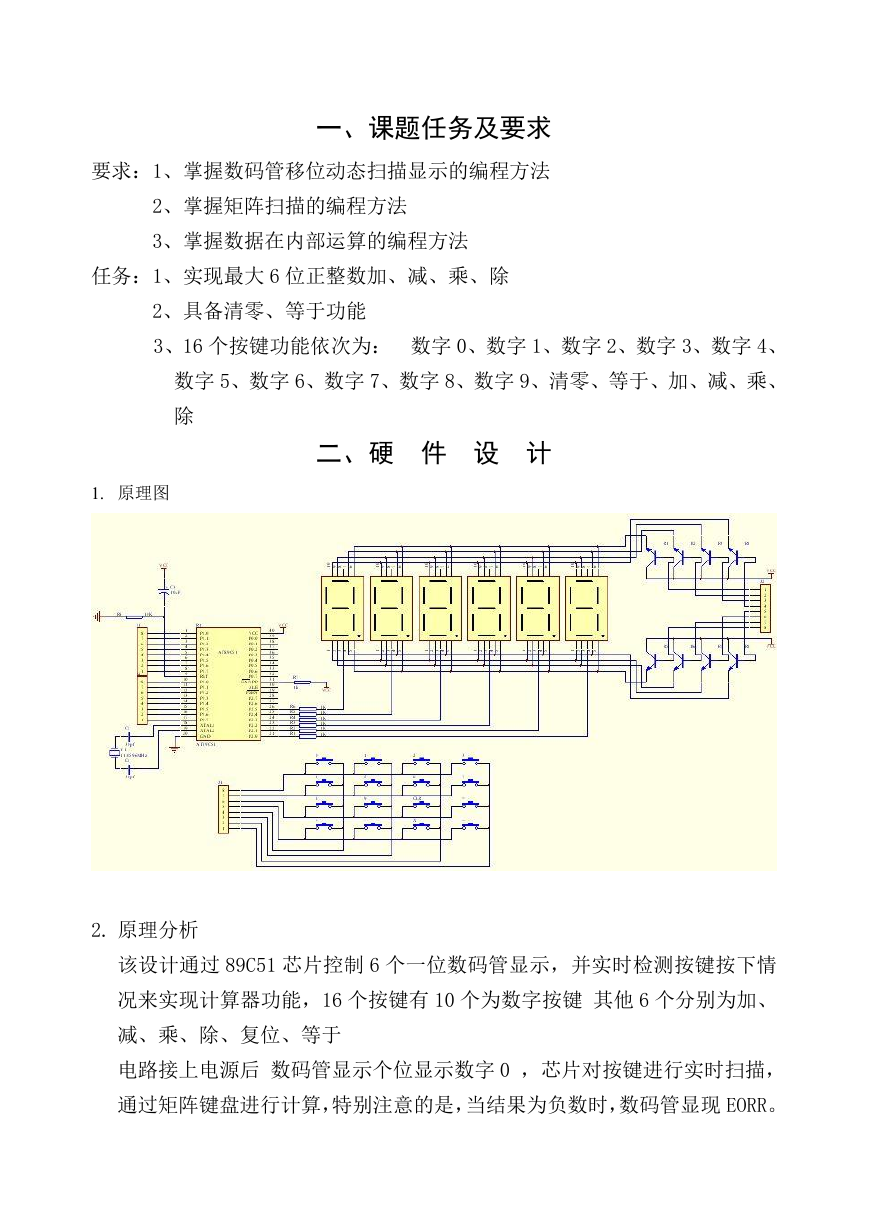

一、课题任务及要求要求：1、掌握数码管移位动态扫描显示的编程方法 2、掌握矩阵扫描的编程方法 3、掌握数据在内部运算的编程方法任务：1、实现最大 6 位正整数加、减、乘、除 2、具备清零、等于功能 3、16 个按键功能依次为：数字 0、数字 1、数字 2、数字 3、数字 4、数字 5、数字 6、数字 7、数字 8、数字 9、清零、等于、加、减、乘、除 1. 原理图二、硬件设计 2. 原理分析该设计通过 89C51 芯片控制 6 个一位数码管显示，并实时检测按键按下情况来实现计算器功能，16 个按键有 10 个为数字按键其他 6 个分别为加、减、乘、除、复位、等于电路接上电源后数码管显示个位显示数字 0 ，芯片对按键进行实时扫描，通过矩阵键盘进行计算，特别注意的是，当结果为负数时，数码管显现 EORR。

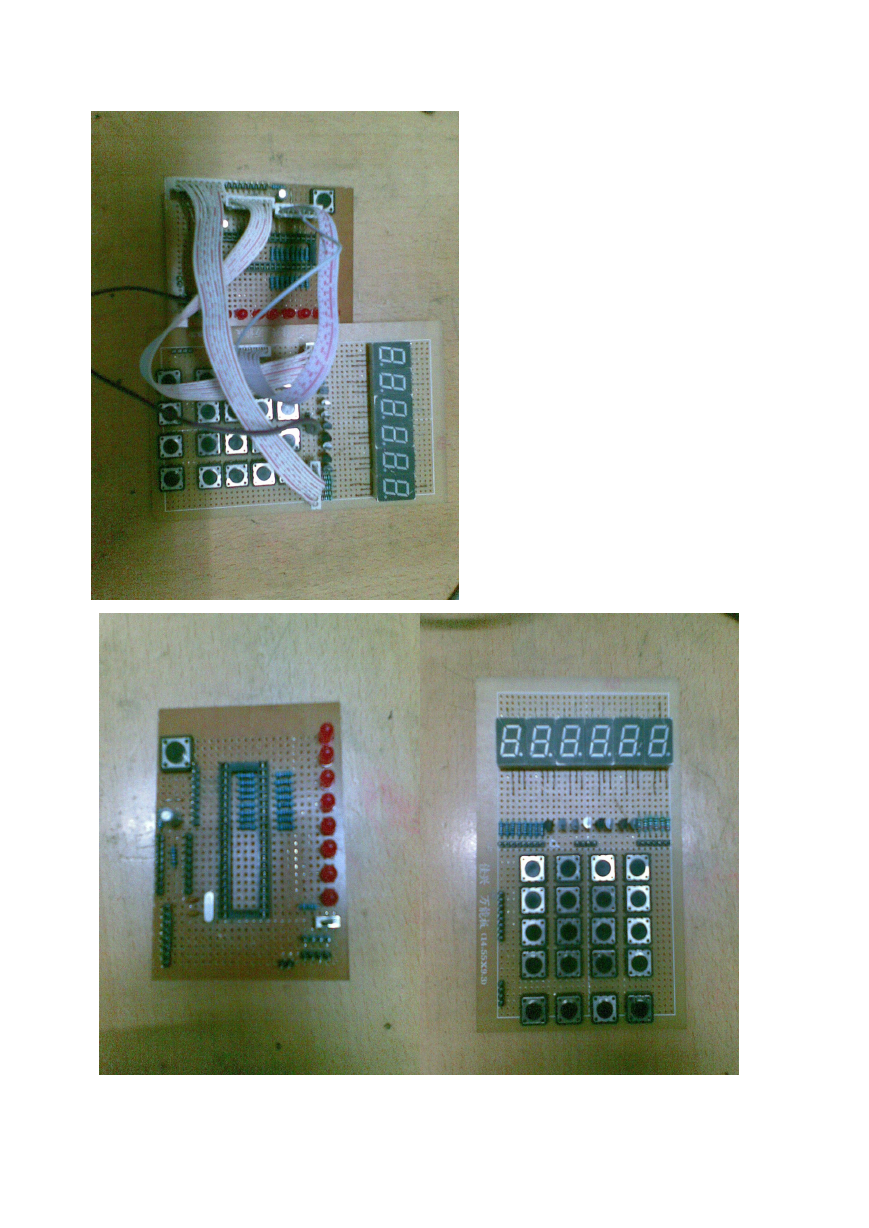

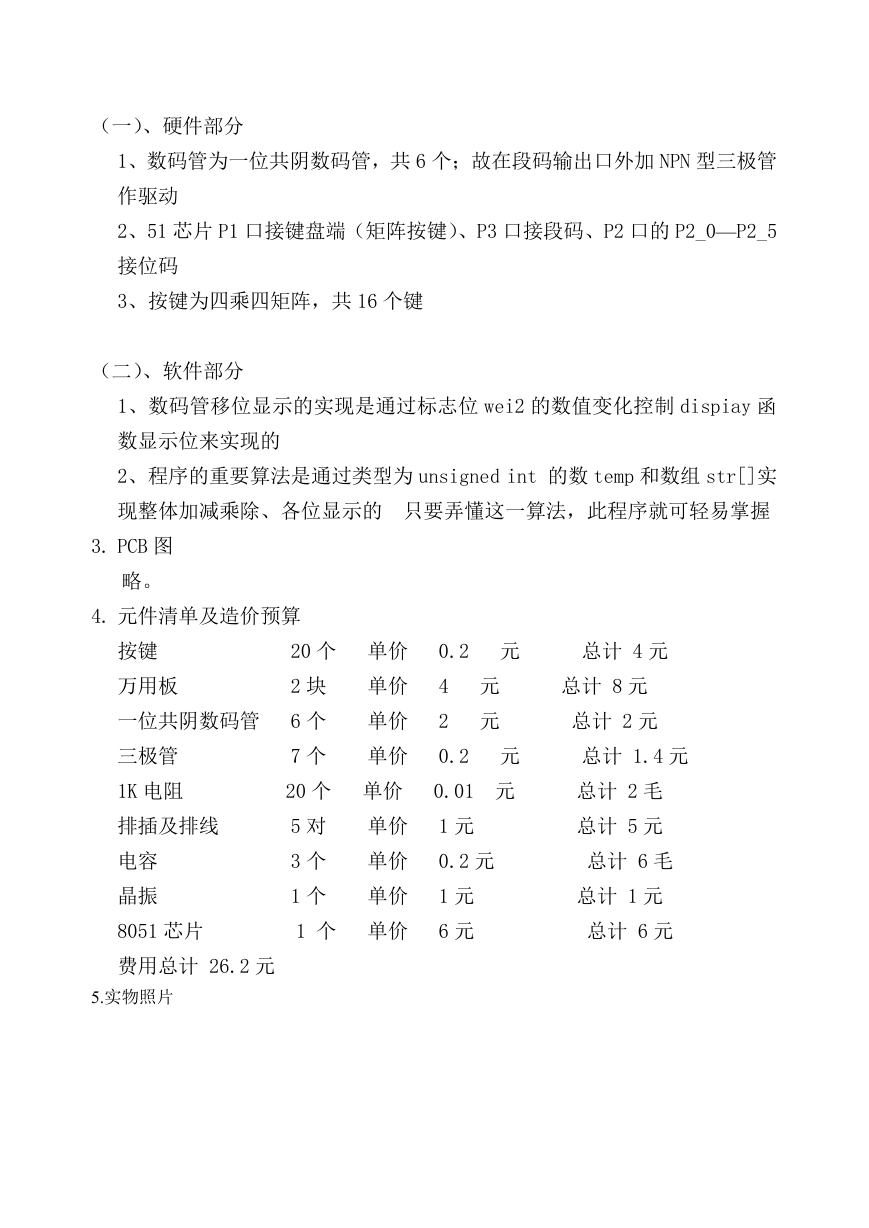

（一）、硬件部分 1、数码管为一位共阴数码管，共 6 个；故在段码输出口外加 NPN 型三极管作驱动 2、51 芯片 P1 口接键盘端（矩阵按键）、P3 口接段码、P2 口的 P2_0—P2_5 接位码 3、按键为四乘四矩阵，共 16 个键（二）、软件部分 1、数码管移位显示的实现是通过标志位 wei2 的数值变化控制 dispiay 函数显示位来实现的 2、程序的重要算法是通过类型为 unsigned int 的数 temp 和数组 str[]实现整体加减乘除、各位显示的只要弄懂这一算法，此程序就可轻易掌握 3. PCB 图略。 4. 元件清单及造价预算按键万用板 20 个单价 0.2 元总计 4 元 2 块单价 4 元总计 8 元一位共阴数码管 6 个单价 2 元总计 2 元三极管 1K 电阻 7 个单价 0.2 元总计 1.4 元 20 个单价 0.01 元总计 2 毛排插及排线 5 对单价 1 元电容晶振 3 个单价 0.2 元 1 个单价 1 元 8051 芯片 1 个单价 6 元总计 5 元总计 6 毛总计 1 元总计 6 元费用总计 26.2 元 5.实物照片

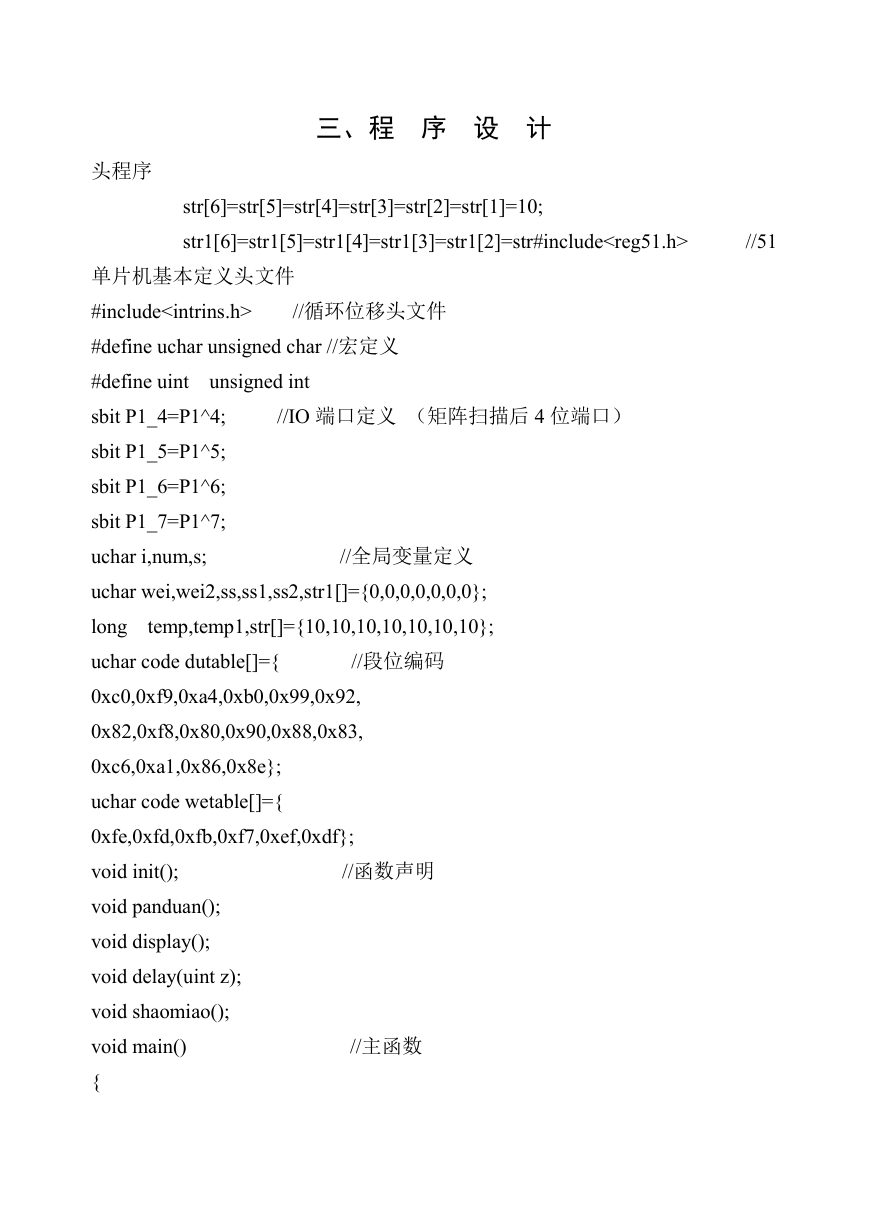

三、程序设计头程序 str[6]=str[5]=str[4]=str[3]=str[2]=str[1]=10; str1[6]=str1[5]=str1[4]=str1[3]=str1[2]=str#include //51 //IO 端口定义（矩阵扫描后 4 位端口） //循环位移头文件单片机基本定义头文件 #include #define uchar unsigned char //宏定义 #define uint unsigned int sbit P1_4=P1^4; sbit P1_5=P1^5; sbit P1_6=P1^6; sbit P1_7=P1^7; uchar i,num,s; //全局变量定义 uchar wei,wei2,ss,ss1,ss2,str1[]={0,0,0,0,0,0,0}; long temp,temp1,str[]={10,10,10,10,10,10,10}; uchar code dutable[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92, 0x82,0xf8,0x80,0x90,0x88,0x83, 0xc6,0xa1,0x86,0x8e}; uchar code wetable[]={ 0xfe,0xfd,0xfb,0xf7,0xef,0xdf}; void init(); void panduan(); void display(); void delay(uint z); void shaomiao(); void main() { //段位编码 //函数声明 //主函数

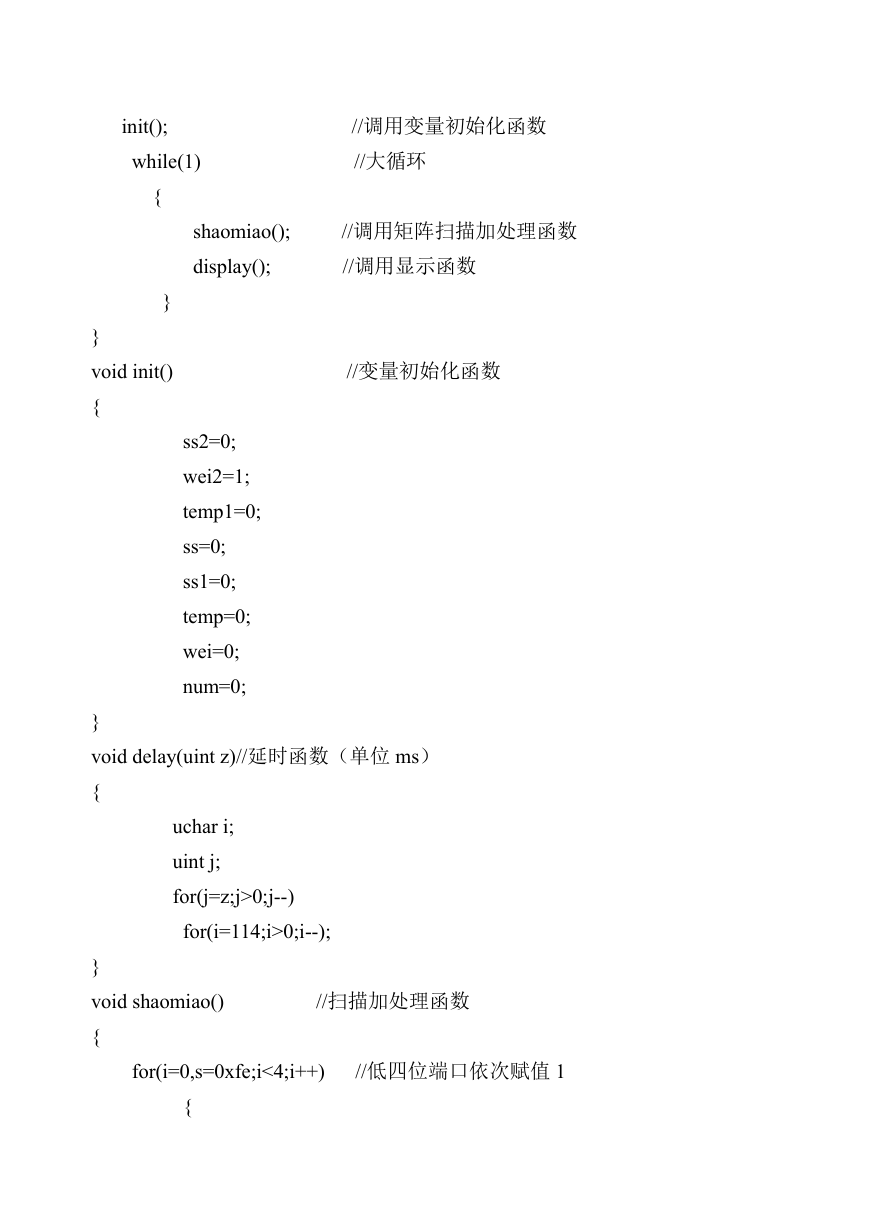

init(); while(1) //调用变量初始化函数 //大循环 { } } void init() { shaomiao(); display(); //调用矩阵扫描加处理函数 //调用显示函数 //变量初始化函数 ss2=0; wei2=1; temp1=0; ss=0; ss1=0; temp=0; wei=0; num=0; } void delay(uint z)//延时函数（单位 ms） { uchar i; uint j; for(j=z;j>0;j--) for(i=114;i>0;i--); } void shaomiao() { //扫描加处理函数 for(i=0,s=0xfe;i<4;i++) //低四位端口依次赋值 1 {

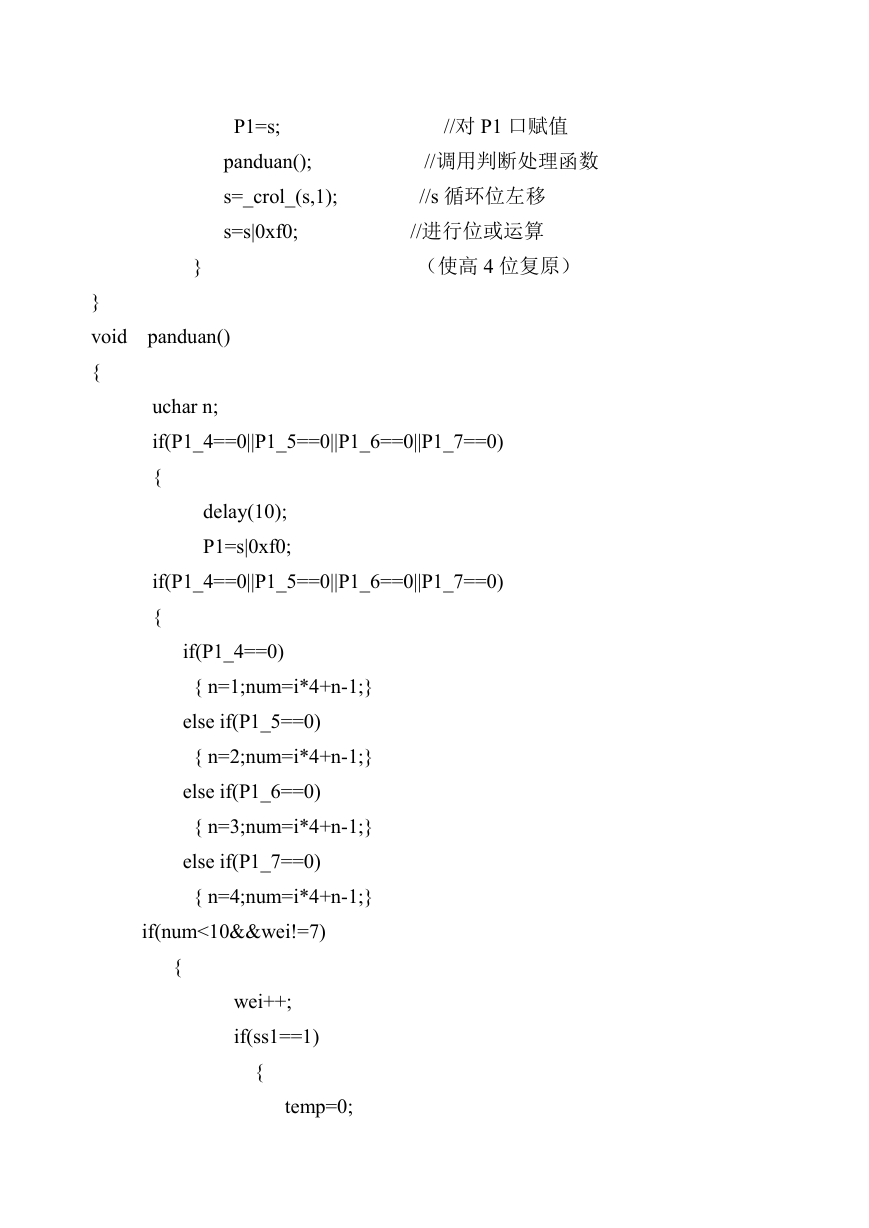

P1=s; panduan(); s=_crol_(s,1); s=s|0xf0; } } void panduan() { //对 P1 口赋值 //调用判断处理函数 //s 循环位左移 //进行位或运算（使高 4 位复原） uchar n; if(P1_4==0||P1_5==0||P1_6==0||P1_7==0) { delay(10); P1=s|0xf0; if(P1_4==0||P1_5==0||P1_6==0||P1_7==0) { if(P1_4==0) { n=1;num=i*4+n-1;} else if(P1_5==0) { n=2;num=i*4+n-1;} else if(P1_6==0) { n=3;num=i*4+n-1;} else if(P1_7==0) { n=4;num=i*4+n-1;} if(num<10&&wei!=7) { wei++; if(ss1==1) { temp=0;

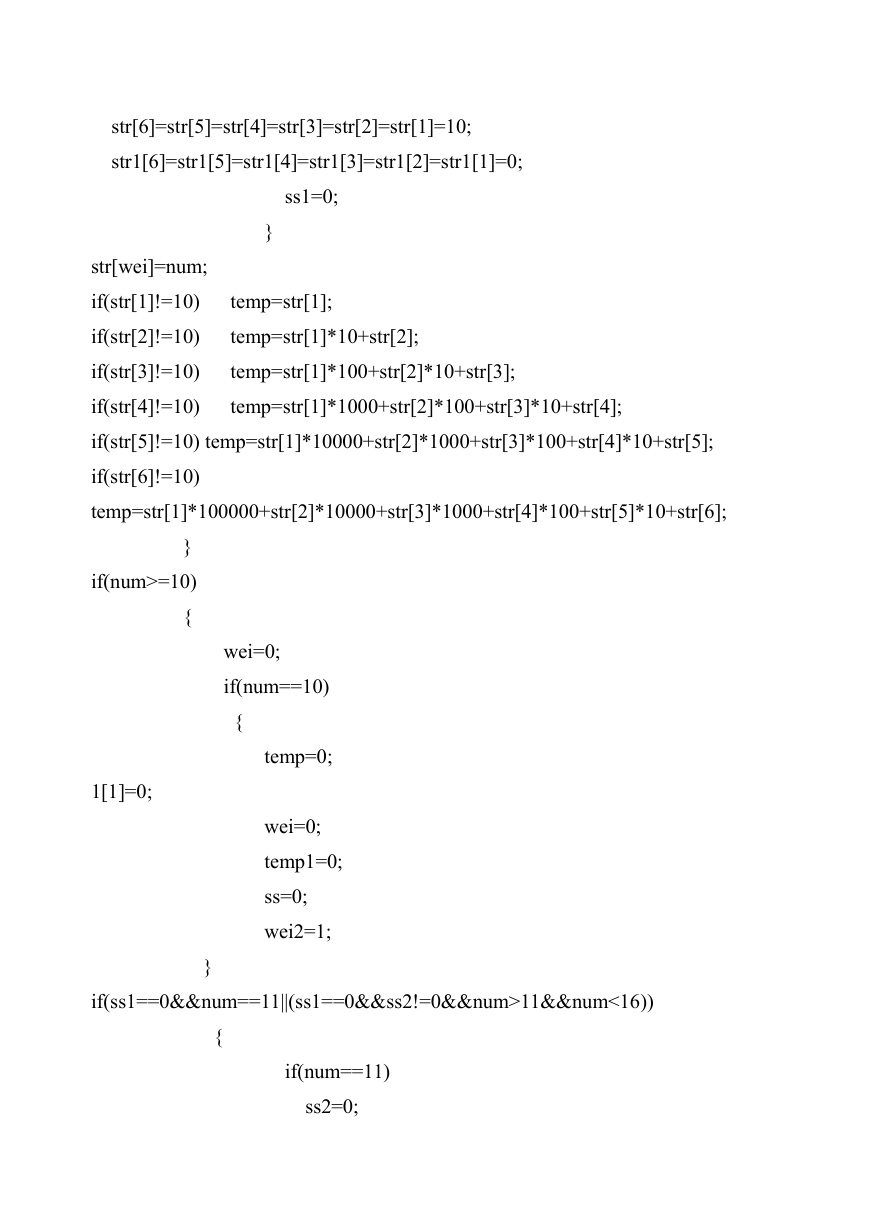

str[6]=str[5]=str[4]=str[3]=str[2]=str[1]=10; str1[6]=str1[5]=str1[4]=str1[3]=str1[2]=str1[1]=0; ss1=0; } temp=str[1]; temp=str[1]*10+str[2]; temp=str[1]*100+str[2]*10+str[3]; temp=str[1]*1000+str[2]*100+str[3]*10+str[4]; str[wei]=num; if(str[1]!=10) if(str[2]!=10) if(str[3]!=10) if(str[4]!=10) if(str[5]!=10) temp=str[1]*10000+str[2]*1000+str[3]*100+str[4]*10+str[5]; if(str[6]!=10) temp=str[1]*100000+str[2]*10000+str[3]*1000+str[4]*100+str[5]*10+str[6]; } if(num>=10) { 1[1]=0; wei=0; if(num==10) { temp=0; wei=0; temp1=0; ss=0; wei2=1; } if(ss1==0&&num==11||(ss1==0&&ss2!=0&&num>11&&num<16)) { if(num==11) ss2=0;
