2010 年河南科技大学机械制造技术基础考研真题一．单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将其代码写在答题纸上，错选或未选均无分。每小题 1 分，共 15 分） 1．由一个工人在一台设备上对一个工件所连续完成的那部分工艺过程，称为（）。 A、工位 B、工序 C、工步 D、走刀 2．在下述角度中，位于正交平面内的角度是（）。 A、主偏角 B、副偏角 C、前角 D、刃倾角 3．主要用于加工铸铁的刀具材料是（）。 A、YT 类 B、YG 类 C、YW 类 D、金刚石 4．在下列要素中，对刀具寿命影响最大的是（）。 A、切削速度 B、进给量 C、背吃刀量 D、切削层厚度 5．在铸铁箱体上加工一个φ80 的孔，适宜的加工方法是（）。 A、钻削 B、拉削 C、镗削 D、磨削 6．多联齿轮小齿圈齿形加工方法一般选用（）。 A、滚齿 B、插齿 C、铣齿 D、剃齿 7．在车床上加工外圆，使用两顶尖组合定位，相当于（）支承点。 A、3 个 B、4 个 C、5 个 D、6 个 8．垂直于过渡表面度量的切削层尺寸称为（）。 A、切削深度 B、切削厚度 C、切削长度 D、切削宽度 9．在零件的半精加工阶段和精加工阶段之间应安排的热处理工序是（）。 A、退火 B、正火 C、调质 D、渗碳淬火 10．主要适合于小批生产时用钻头钻孔的钻套是（） A、固定钻套 B、可换钻套 C、快换钻套 D、特殊钻套 11．单件小批生产中，对于组成环数多而装配精度要求高的产品，常采用（） A、互换法 B、选配法 C、修配法 D、调整法 12．当精加工表面要求加工余量小而均匀时，选择定位精基准的原则是（）。 A、基准重合 B、基准统一 C、互为基准 D、自为基准 13．切削时刀具上与工件已加工表面相对的表面是指车刀的( )。 A、前刀面 B、主后刀面 C、副后刀面 D、基面 14．由刀具磨损引起的加工误差属于（）。 A、系统静误差 B、常值系统误差 C、变值系统误差 D、随机误差 15．一般来说，钻孔精度较高的钻模结构形式是（）。 A、固定式钻模 B、翻转式 C、回转式 D、盖板式二、判断题（对下述说法中正确的，请在答题纸上对应的题号后划“√”，错误的划“×”，每小题 1 分，共 10 分） 1．在机床上加工零件时，主运动的数目可能不止一个。 2．工艺系统由刀具、夹具、量具和辅具四部分构成。 3．精加工时可选用较大的前角，以减小切削力。 4．YT 类硬质合金中 TiC 的质量分数越高，其硬度和耐磨性越高。 5．精密磨削时应选用粒度号小的砂轮。 6．少于六个定位支承点的定位方式就是欠定位。 7．零件表面粗糙度值越小，表面磨损越小。

8．在镗床上镗孔时，如果主轴有角度摆动，则镗出的孔呈椭圆形。 9．机床的内联传动链中不允许采用链传动。 10．普通车床导轨在垂直面内的直线度误差对加工精度影响较大。自由度，一个长 V 型块可限制自由度。和专用机床。等四种螺纹。、成形法、__ 和展成法。、径节螺纹、三、填空题（每空 2 分，共 20 分） 1．表面的成形方法有 2．CA6140 车床可加工米制螺纹、 3．一个浮动支承可以限制 4．机床按通用程度划分，可分为____、 5．工艺基准可分为工序基准、___、___和装配基准。四．名词解释（每小题 3 分，共 15 分） 1．辅助基准； 2. C6140A； 3.不完全定位； 4.加工误差； 5. 积屑瘤五．问答题(共 60 分) 1．什么叫磨床？万能外圆磨床与普通外圆磨床的主要区别是什么？在万能外圆磨床上可以加工哪些类型的表面？（12 分） 2．钻床夹具由哪几部分组成？指出各部分的主要作用。（12 分） 3．图 1 所示为滚切直齿圆柱齿轮的工作原理图。利用图中标出的序号和符号，分别写出主运动传动链、展成运动传动链和轴向进给传动链，并说明哪个运动是简单运动？哪个运动是复合运动？（12 分） 4．在车床的两顶尖间车削一圆柱形工件（图 2）时，经检查发现有锥度误差（左端直径大于右端直径）。试分析其产生的原因。（12 分）图 1 图 2 5．图 3 所示连杆以平面和两个短 V 形块 1 及 2 定位，试分析各定位元件限制了哪些自由度？有无过定位现象？如有，如何改进？（12 分）

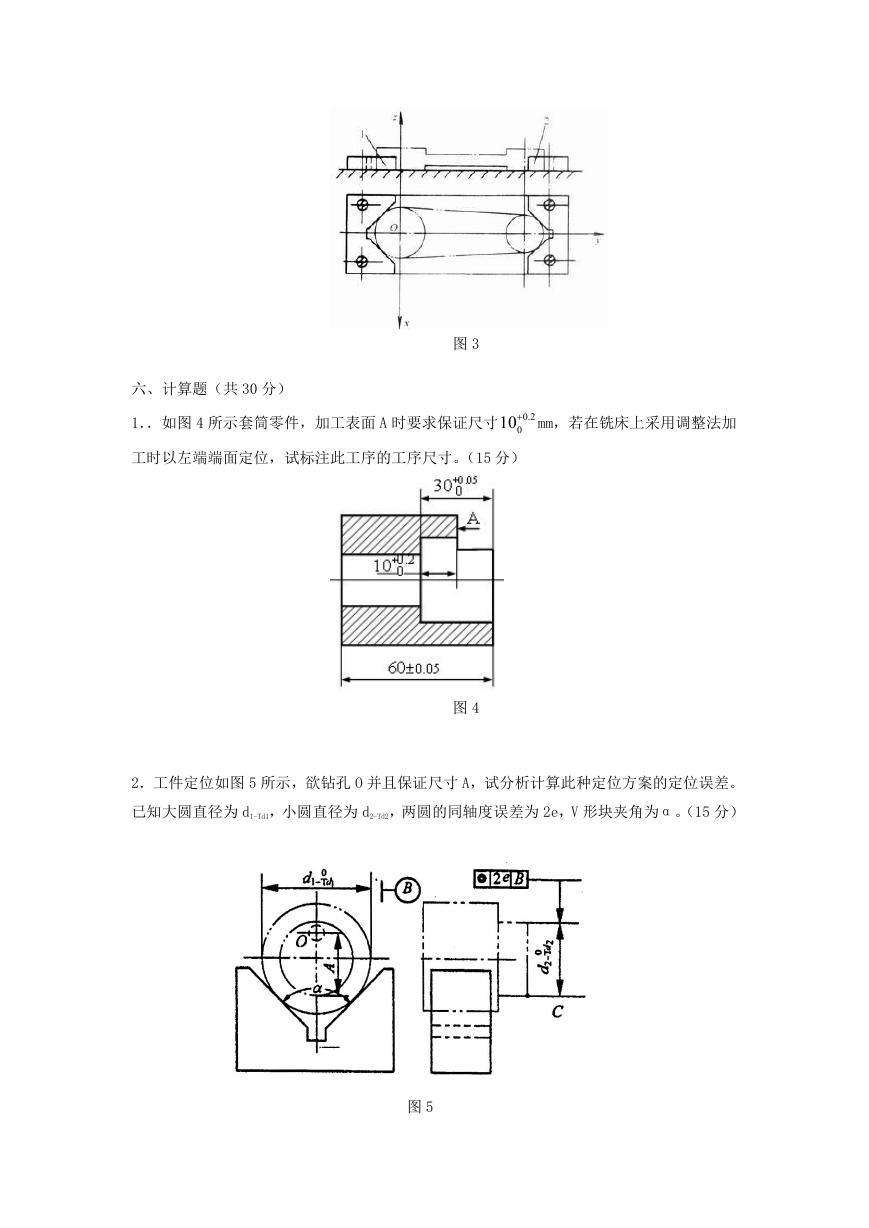

图 3 六、计算题（共 30 分） 1．．如图 4 所示套筒零件，加工表面 A 时要求保证尺寸 0.2 010 mm，若在铣床上采用调整法加工时以左端端面定位，试标注此工序的工序尺寸。（15 分）图 4 2．工件定位如图 5 所示，欲钻孔 O 并且保证尺寸 A，试分析计算此种定位方案的定位误差。已知大圆直径为 d1-Td1，小圆直径为 d2-Td2，两圆的同轴度误差为 2e，V 形块夹角为α。（15 分）图 5

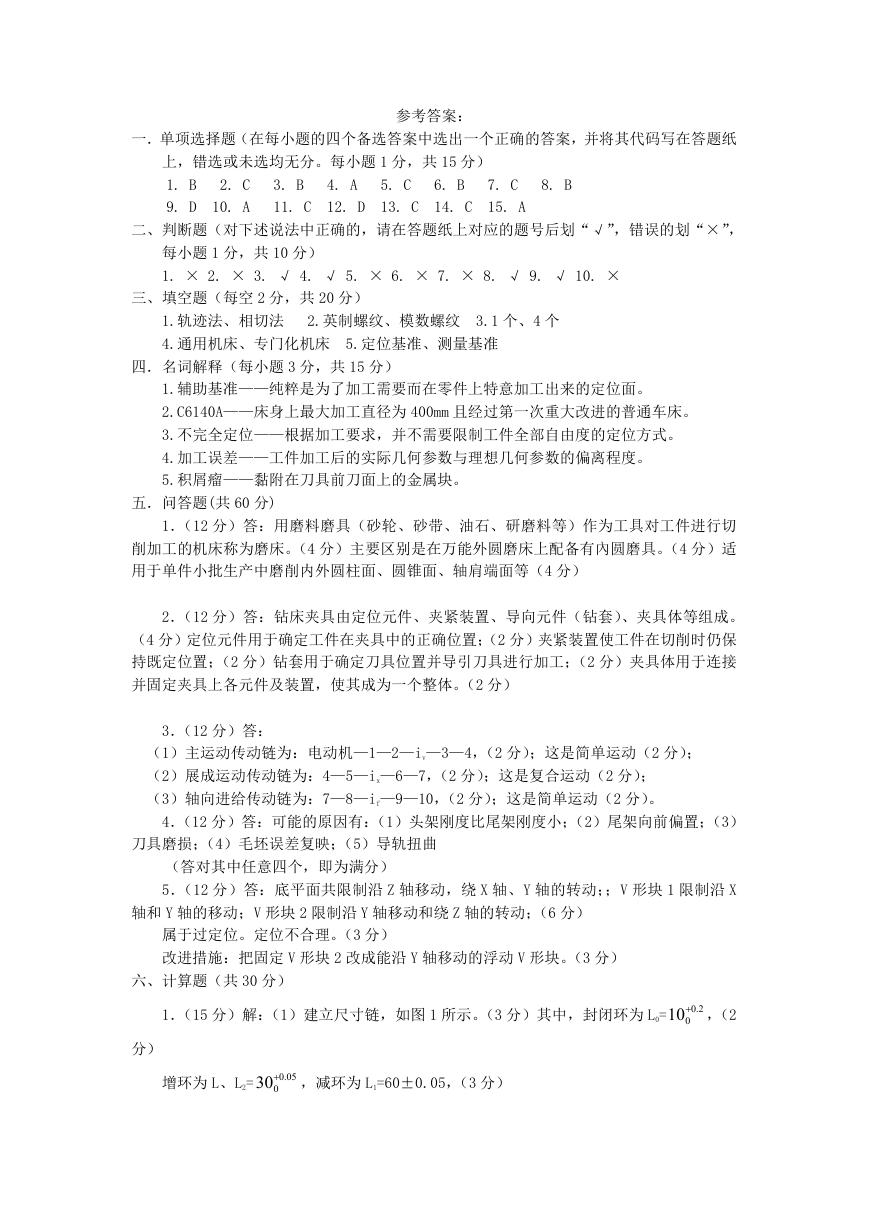

一．单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将其代码写在答题纸参考答案：上，错选或未选均无分。每小题 1 分，共 15 分） 1. B 9. D 5. C 13. C 6. B 14. C 7. C 15. A 2. C 10. A 3. B 11. C 4. A 12. D 8. B 二、判断题（对下述说法中正确的，请在答题纸上对应的题号后划“√”，错误的划“×”，每小题 1 分，共 10 分） 1. × 2. × 3. √ 4. √ 5. × 6. × 7. × 8. √ 9. √ 10. × 三、填空题（每空 2 分，共 20 分） 1.轨迹法、相切法 2.英制螺纹、模数螺纹 3.1 个、4 个 4.通用机床、专门化机床 5.定位基准、测量基准四．名词解释（每小题 3 分，共 15 分） 1.辅助基准——纯粹是为了加工需要而在零件上特意加工出来的定位面。 2.C6140A——床身上最大加工直径为 400mm 且经过第一次重大改进的普通车床。 3.不完全定位——根据加工要求，并不需要限制工件全部自由度的定位方式。 4.加工误差——工件加工后的实际几何参数与理想几何参数的偏离程度。 5.积屑瘤——黏附在刀具前刀面上的金属块。五．问答题(共 60 分) 1．（12 分）答：用磨料磨具（砂轮、砂带、油石、研磨料等）作为工具对工件进行切削加工的机床称为磨床。（4 分）主要区别是在万能外圆磨床上配备有內圆磨具。（4 分）适用于单件小批生产中磨削内外圆柱面、圆锥面、轴肩端面等（4 分） 2．（12 分）答：钻床夹具由定位元件、夹紧装置、导向元件（钻套）、夹具体等组成。（4 分）定位元件用于确定工件在夹具中的正确位置；（2 分）夹紧装置使工件在切削时仍保持既定位置；（2 分）钻套用于确定刀具位置并导引刀具进行加工；（2 分）夹具体用于连接并固定夹具上各元件及装置，使其成为一个整体。（2 分） 3．（12 分）答：（1）主运动传动链为：电动机—1—2—iv—3—4，（2 分）；这是简单运动（2 分）；（2）展成运动传动链为：4—5—ix—6—7，（2 分）；这是复合运动（2 分）；（3）轴向进给传动链为：7—8—if—9—10，（2 分）；这是简单运动（2 分）。 4．（12 分）答：可能的原因有：（1）头架刚度比尾架刚度小；（2）尾架向前偏置；（3）刀具磨损；（4）毛坯误差复映；（5）导轨扭曲（答对其中任意四个，即为满分） 5．（12 分）答：底平面共限制沿 Z 轴移动，绕 X 轴、Y 轴的转动；；V 形块 1 限制沿 X 轴和 Y 轴的移动；V 形块 2 限制沿 Y 轴移动和绕 Z 轴的转动；（6 分）属于过定位。定位不合理。（3 分）改进措施：把固定 V 形块 2 改成能沿 Y 轴移动的浮动 V 形块。（3 分）六、计算题（共 30 分） 1．（15 分）解：（1）建立尺寸链，如图 1 所示。（3 分）其中，封闭环为 L0= 0.2 010 ，（2 分）增环为 L、L2= 0.05 030 ，减环为 L1=60±0.05，（3 分）

（2）解尺寸链 L0=L+ L2－L1 ESL=ESL0+EIL1－ESL2=+0.1 同理，EIL=+0.05 L=40 所以，L=40 0.1 0.05   （2 分）（2 分）（2 分）（1 分）图 1 （注：用其它方法建立尺寸链和求解时，视具体情况酌情给分。） 2.（15 分）解：对于工序尺寸 A，因为定为基准是工件大圆的中心线，而工序基准为小圆外圆的下母线，故ΔB=2e+Td2 / 2；（5 分）对于 V 形块定位，ΔY=Td1 / 2sin(α/2)；（5 分）由于在ΔB 和ΔY 的计算式中没有相同因子，即二者没有关联，故对于尺寸 A 的定位误差为： ΔD=ΔY+ΔB = Td1 / 2sin(α/2)+ 2e+Td2 / 2 （5 分）
