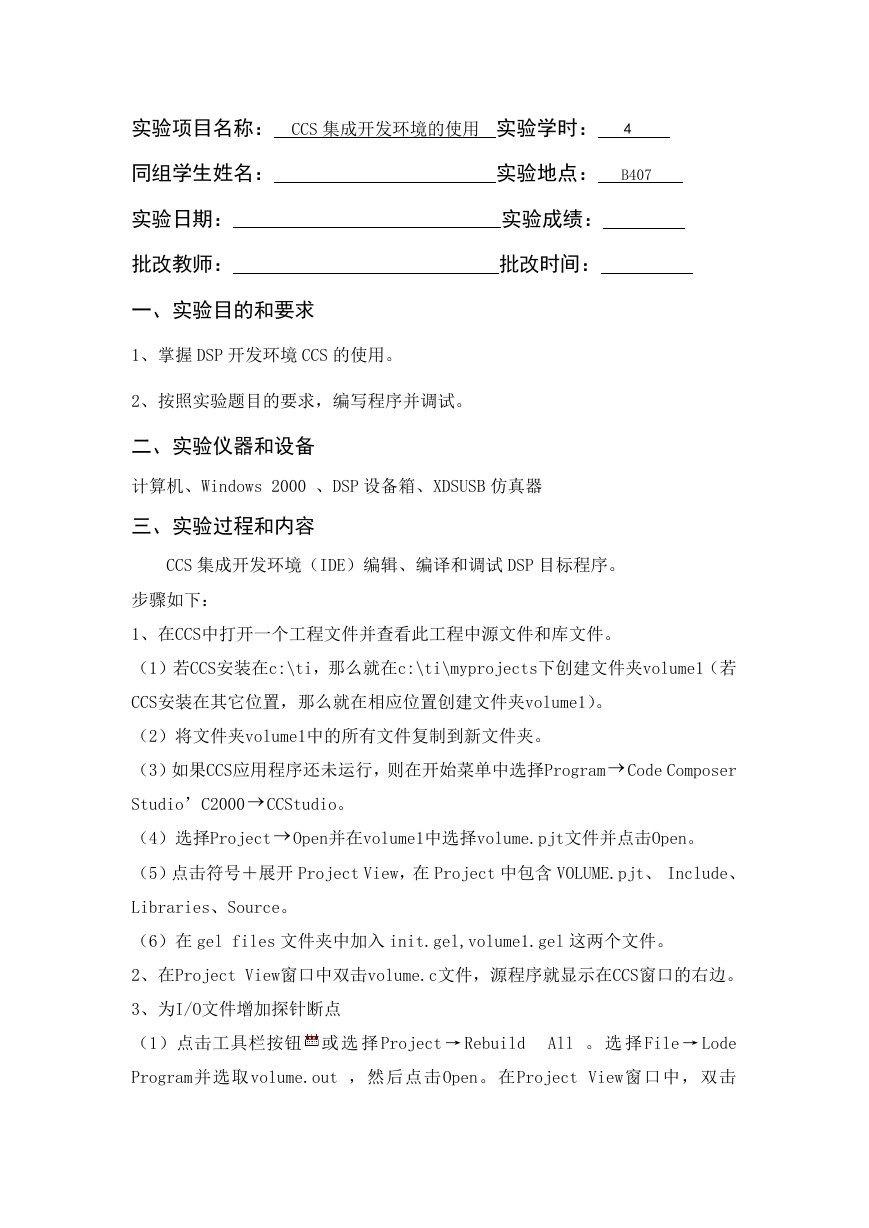

实验项目名称： CCS 集成开发环境的使用 实验学时： 4 同组学生姓名： 实验地点： B407 实验日期： 批改教师： 实验成绩： 批改时间： 一、实验目的和要求 1、掌握 DSP 开发环境 CCS 的使用。 2、按照实验题目的要求，编写程序并调试。 二、实验仪器和设备 计算机、Windows 2000 、DSP 设备箱、XDSUSB 仿真器 三、实验过程和内容 CCS 集成开发环境（IDE）编辑、编译和调试 DSP 目标程序。 步骤如下： 1、在CCS中打开一个工程文件并查看此工程中源文件和库文件。 （1）若CCS安装在c:\ti，那么就在c:\ti\myprojects下创建文件夹volume1（若 CCS安装在其它位置，那么就在相应位置创建文件夹volume1）。 （2）将文件夹volume1中的所有文件复制到新文件夹。 （3）如果CCS应用程序还未运行，则在开始菜单中选择Program  Code Composer Studio’C2000  CCStudio。 （4）选择Project  Open并在volume1中选择volume.pjt文件并点击Open。 （5）点击符号＋展开 Project View，在 Project 中包含 VOLUME.pjt、 Include、 Libraries、Source。 （6）在 gel files 文件夹中加入 init.gel,volume1.gel 这两个文件。 2、在Project View窗口中双击volume.c文件，源程序就显示在CCS窗口的右边。 3、为I/O文件增加探针断点 （1）点击工具栏按钮 或 选 择 Project → Rebuild All 。 选 择 File → Lode Program并选取volume.out ，然后点击Open。在Project View窗口中，双击 

volume.c文件。 （2）将光标置于主函数中的 dataIO( )这一行上。点击工具栏 按钮（Toggle Probe Point），则光标所在行变为兰色高亮。同时按 F9 加断点（break point）。 （3）选择 File→File I/O,在 File I/O 对话窗中可选择输入和输出文件。在 File Input 栏中点击 Add File，选择 sine.dat 文件。点击 Open，将该文件 添加到 File I/O 对话框的列表上，接着出现 sine.dat 文件控制窗口，在运行程 序时，可用这个窗口开始、停止、重复、或快速前进来控制数据文件。在 File I/O 对话框中，将 Address 修改为 inp_buffer，Length 修改为 100，选中 Wrap Around。 （4）点击 Add Probe Point，Break\Probe\Profile Points 对话窗的 Probe Point 栏就会出现。点击 Connect 栏尾处的下箭头，在其下拉菜单中选择 sine.dat 文 件。点击 Replace。 Probe Point 列表将显示探测点已连接到 sine.dat 文件。 点击 OK。 File I/O 对话框则显示文件现已被连接到探测点。在 File I/O 对话 框，点击 OK。标亮（对话框中）显示的第五步的断点设置。 4、显示图形 （1）选择View→Graph→Time/Frequency。 （2）在弹出的Graph Property Dialog对话窗中， 将 Graph Title，Start Address，Acquisition Buffer Size，Display Data Size，DSP Data Type， Autoscale和Maximum Y-value 的属性改变为如下图所示。向下滚动或调整 dialog 框的大小可看到所有的属性。 （3）点击OK，出现输入缓存的一个图形窗 

四、实验结果与分析 1、本实验显示的图形如下： 2、本实验只需执行软件仿真，所以不需要连接任何硬件设备。
