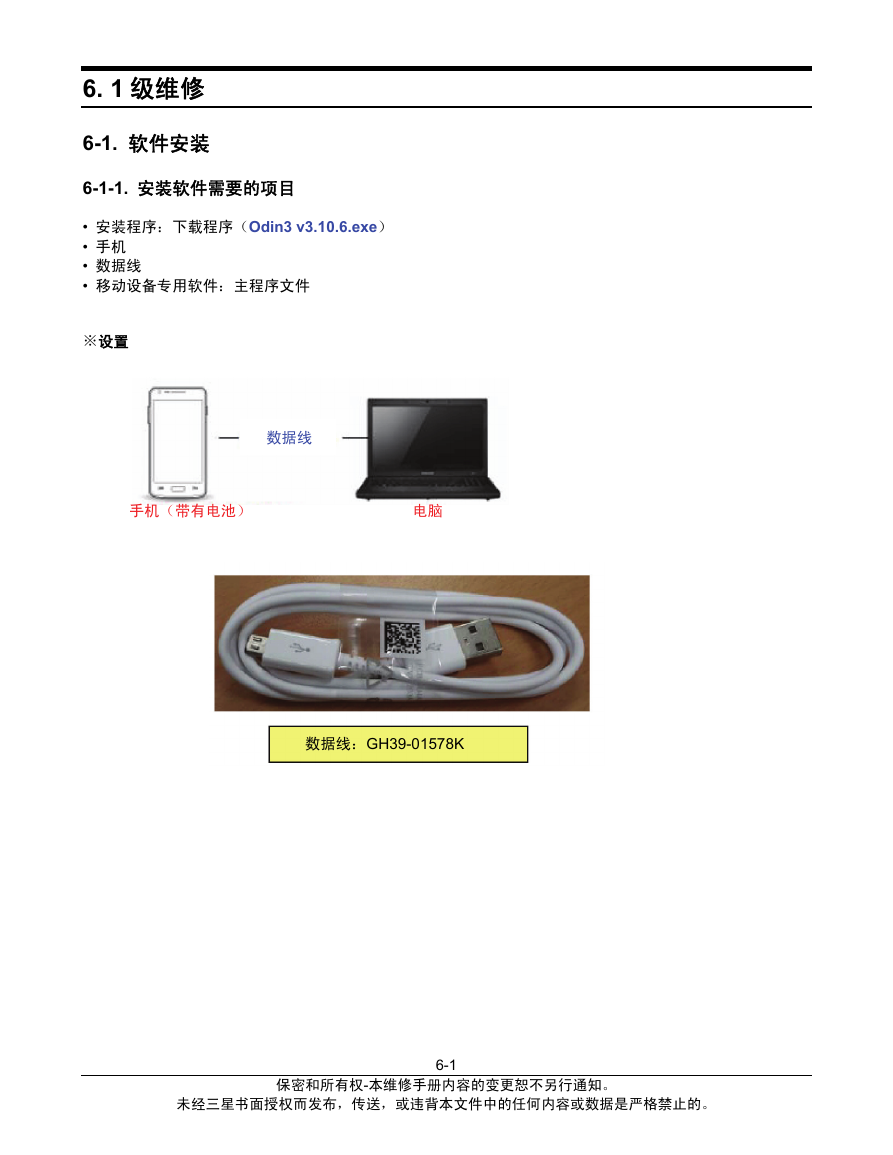

6. 1 级维修 6-1. 软件安装 6-1-1. 安装软件需要的项目 • 安装程序：下载程序（Odin3 v3.10.6.exe） • 手机 • 数据线 • 移动设备专用软件：主程序文件 ※设置数据线手机（带有电池）电脑数据线：GH39-01578K 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-1

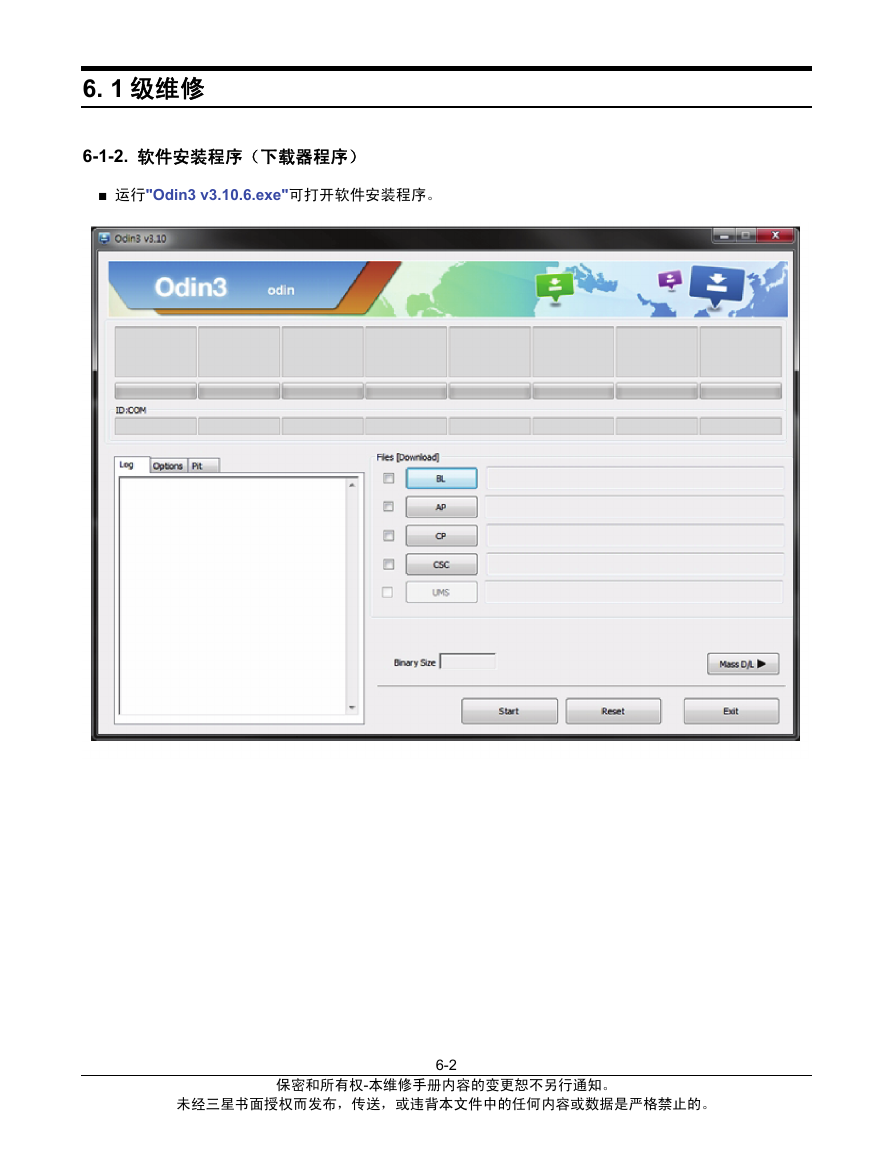

6. 1 级维修 6-1-2. 软件安装程序（下载器程序） ■ 运行"Odin3 v3.10.6.exe"可打开软件安装程序。 6-2 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

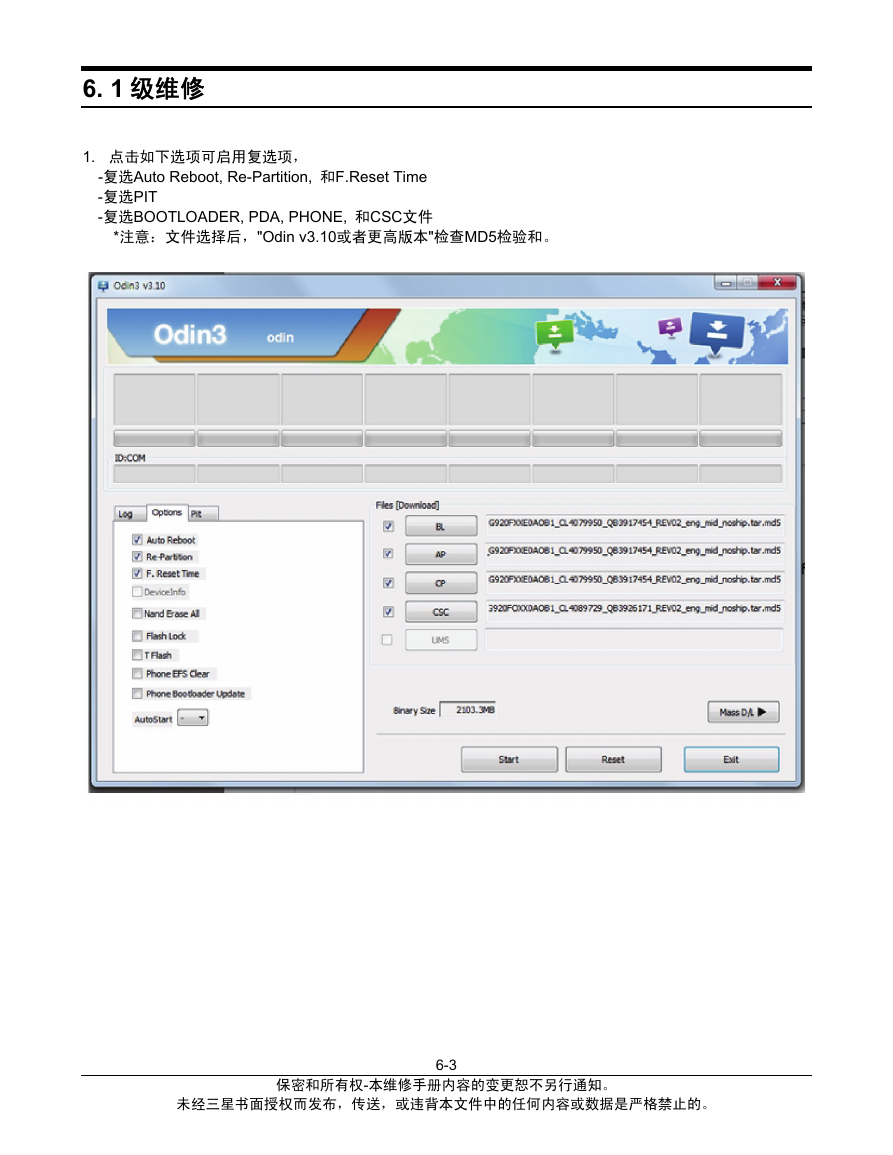

6. 1 级维修 1. 点击如下选项可启用复选项， -复选Auto Reboot, Re-Partition, 和F.Reset Time -复选PIT -复选BOOTLOADER, PDA, PHONE, 和CSC文件 *注意：文件选择后，"Odin v3.10或者更高版本"检查MD5检验和。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-3

6. 1 级维修 2. 进入到下载模式 - 同时按住音量减小键、主屏幕键和电源键可进入下载模式，然后按照手机所示提示按下音量增大键。音量减小键电源键主屏幕键保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-4

6. 1 级维修 3. 通过数据线将设备连接到计算机。确保一个通讯端口[ID:COM]框高亮显示天蓝色。现在，设备已连接至计算机并就绪下载主程序文件到设备。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-5

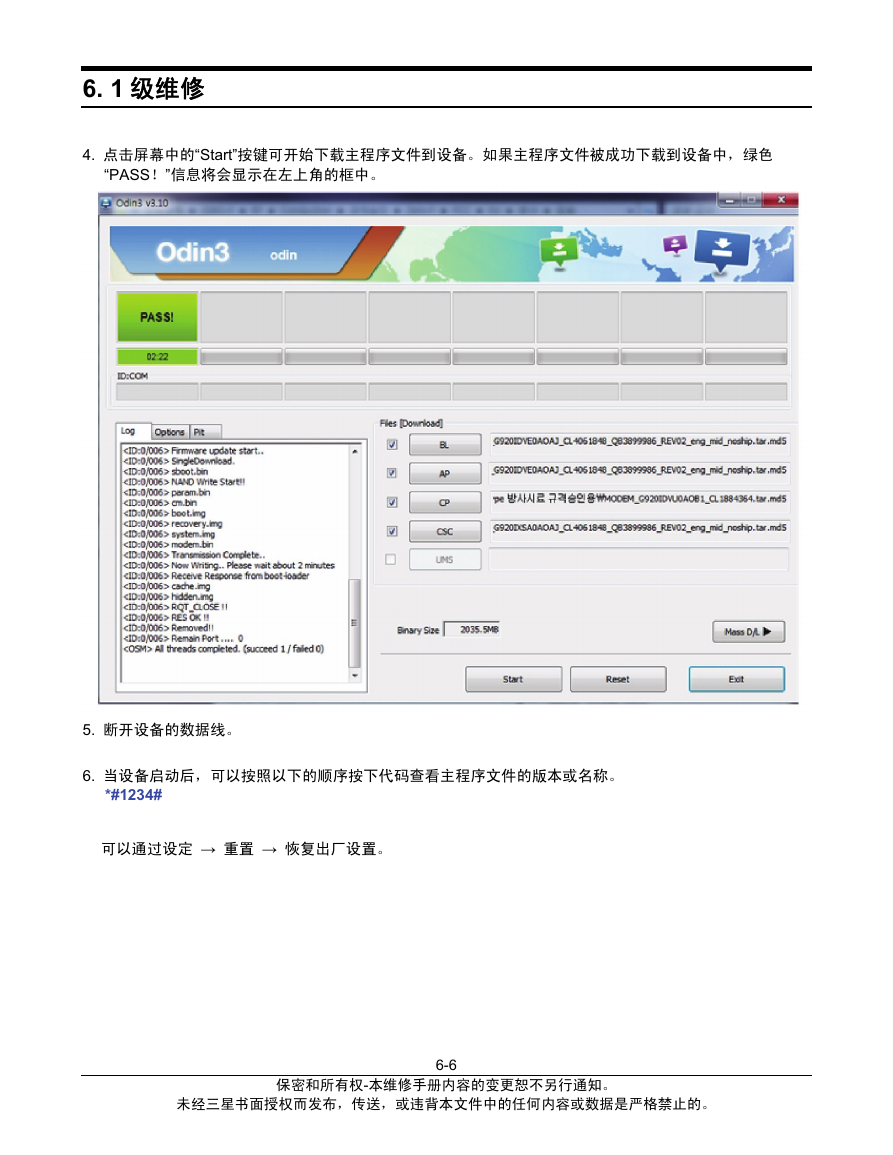

6. 1 级维修 4. 点击屏幕中的“Start”按键可开始下载主程序文件到设备。如果主程序文件被成功下载到设备中，绿色 “PASS！”信息将会显示在左上角的框中。 5. 断开设备的数据线。 6. 当设备启动后，可以按照以下的顺序按下代码查看主程序文件的版本或名称。 *#1234# 可以通过设定 → 重置 → 恢复出厂设置。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-6

6. 1 级维修 6-2. IMEI写入 6-2-1. 准备 - 新型IMEI写入程序已发布。 - 支持的型号：HHPsvc INI文件目录中被上传的是CAB文件而非ini文件的型号。 - 参见下述IMEI写入步骤。 -硬件电源供应器 -软件 ① library安装 ② 启动器 ③ Runtime文件 ④ 型号文件串行线 Anyway 工装个人电脑测试电缆手机安装库文件后，才可使用Daseul。参见SVC公告 “（11-82）Daseul（New IMEI writing Program）Library Install guide_rev1.0” DASEUL_SVC_Launcher_v3_0_25或更高版本 -上传至HHPsvc通知中。 1. DASEUL_Runtime_Ver_3.1.139.0.CAB或者更高版本 -上传至HHPsvc通知中。 2. 在与启动器或Runtime文件相同的位置创建“型号名称”文件夹。将型号文件复制到“型号名称”文件夹下。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-7

6. 1 级维修 6-2-2. IMEI写入流程 1. 运行DASEUL_SVC_Launcher_v3.0.10.exe 2. 选择IMEI，然后选择Extract & Run。 3. 复选‘IMEI Write / IMEI Check’，并点击‘IMEI SVC & Repair Option’。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-8
