直标法

用数字和单位符号直接把阻值、功率电阻表面上。如电阻上印有60W40RJ，表示这个电阻的阻值是40Ω ，误差在±1%左右（误差不用去理），功率是60W。

数字标示法

数字法多用于贴片电阻，一般由三位或四位数字组成，三位数的表示精度误差为±5%.四位数的表示精度误差为±1%，前面的几位表示的是有效数字，最后面的一位表示零的个数（即倍率），单位是Ω。最后一位如果是9，则表示将小数点往左移一位，如果是8则表示小数点往左移2位。

例如：103=10再加3个0=10000Ω=10KΩ

5213=521再加3个0=512000Ω=512 KΩ

有些中间夹字母的则字母表示小数点，例如：2R7=2.7Ω

色环标示法

用不同的颜色的色环或色点在电阻的表面标示标称阻值和允许误差。

色环电阻分为四色环（普通电阻）、五色环（精密电阻）。

色环电阻的阻值计算：四色环的其中第一、二环分别代表阻值的前两位数；第三环代表10的幂；第四环代表误差。因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环。

如：橙灰红金 39×102=3900Ω=3.9KΩ 误差为±10%

偏差环距其它环较远。

偏差环较宽。

第一环距端部较近。

有效数字环无金、银色。（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。）

偏差环无橙、黄色。（解释：若某端环是橙或黄色，则一定是第一环。）

试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ为读反。

试测。用上述还不能识别时可进行试测，但前提是电阻器必须完好。比如电阻：绿金黄黑棕。明显，电阻第二环是金。而金没有做有效数字的，所以你读的没有对。而误差位也只有金、银、棕而已。

色环表：

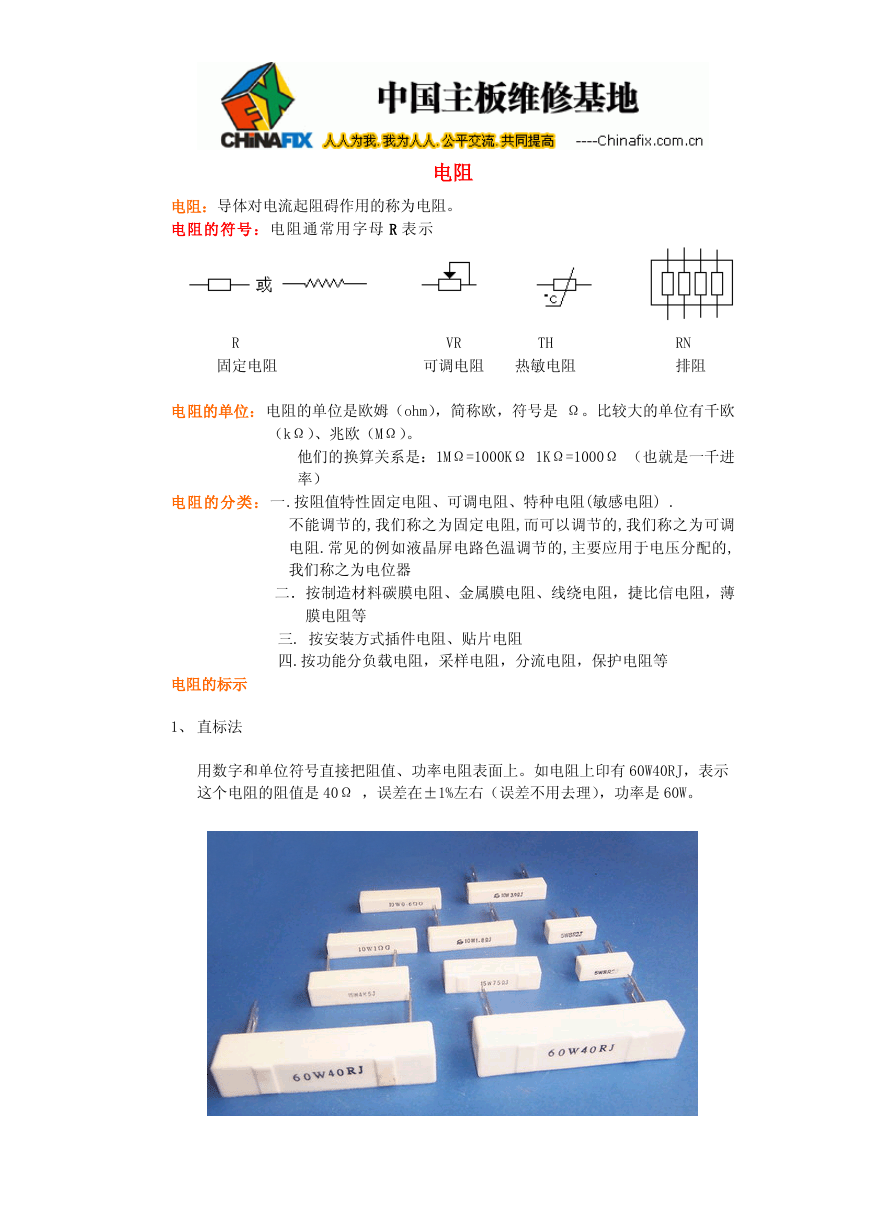

电阻电阻：导体对电流起阻碍作用的称为电阻。电阻的符号：电阻通常用字母 R 表示 R VR TH RN 固定电阻可调电阻热敏电阻排阻电阻的单位：电阻的单位是欧姆（ohm），简称欧，符号是 Ω。比较大的单位有千欧（kΩ）、兆欧（MΩ）。他们的换算关系是：1MΩ=1000KΩ 1KΩ=1000Ω （也就是一千进率）电阻的分类：一.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如液晶屏电路色温调节的, 主要应用于电压分配的, 我们称之为电位器二．按制造材料碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等三. 按安装方式插件电阻、贴片电阻四.按功能分负载电阻，采样电阻，分流电阻，保护电阻等电阻的标示 1、直标法用数字和单位符号直接把阻值、功率电阻表面上。如电阻上印有 60W40RJ，表示这个电阻的阻值是 40Ω ，误差在±1%左右（误差不用去理），功率是 60W。

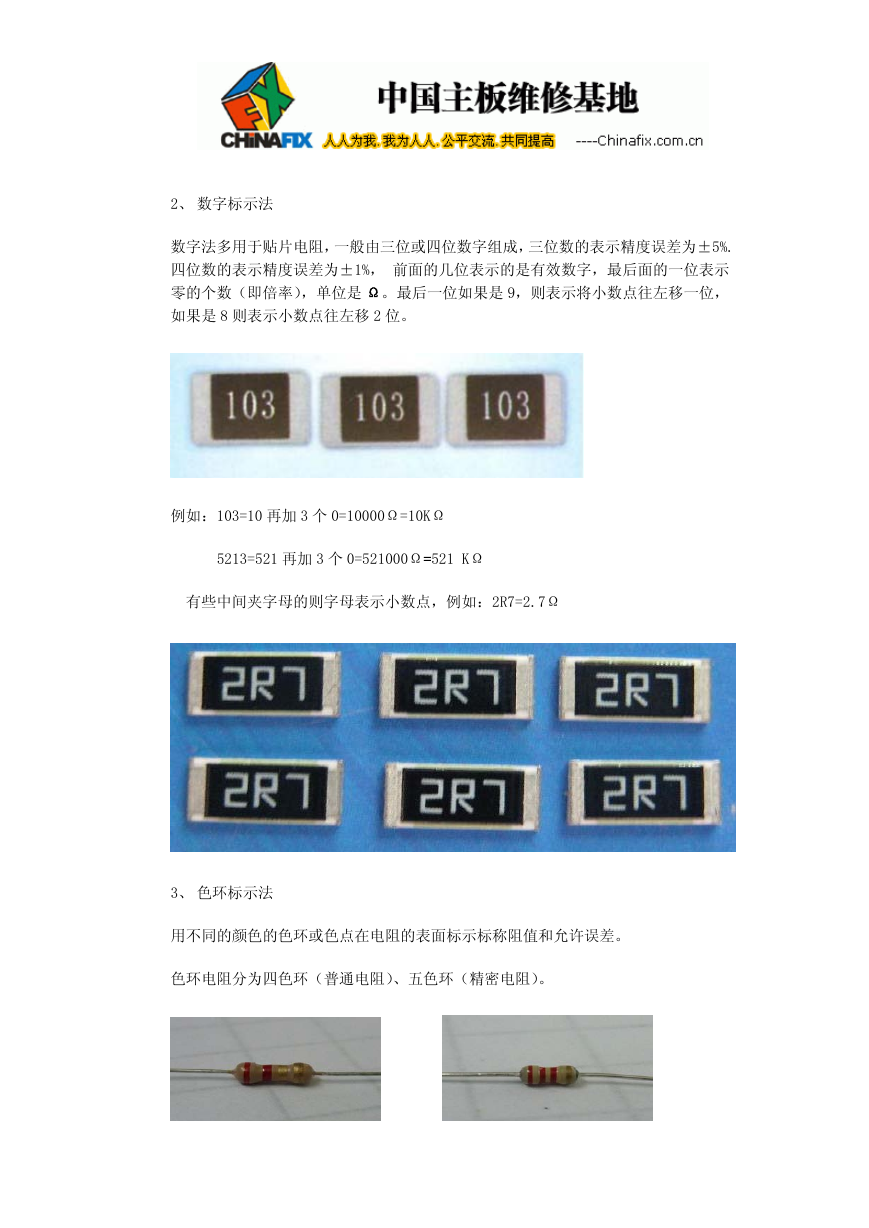

2、数字标示法数字法多用于贴片电阻，一般由三位或四位数字组成，三位数的表示精度误差为±5%. 四位数的表示精度误差为±1%，前面的几位表示的是有效数字，最后面的一位表示零的个数（即倍率），单位是 Ω。最后一位如果是 9，则表示将小数点往左移一位，如果是 8 则表示小数点往左移 2 位。例如：103=10 再加 3 个 0=10000Ω=10KΩ 5213=521 再加 3 个 0=521000Ω=521 KΩ 有些中间夹字母的则字母表示小数点，例如：2R7=2.7Ω 3、色环标示法用不同的颜色的色环或色点在电阻的表面标示标称阻值和允许误差。色环电阻分为四色环（普通电阻）、五色环（精密电阻）。

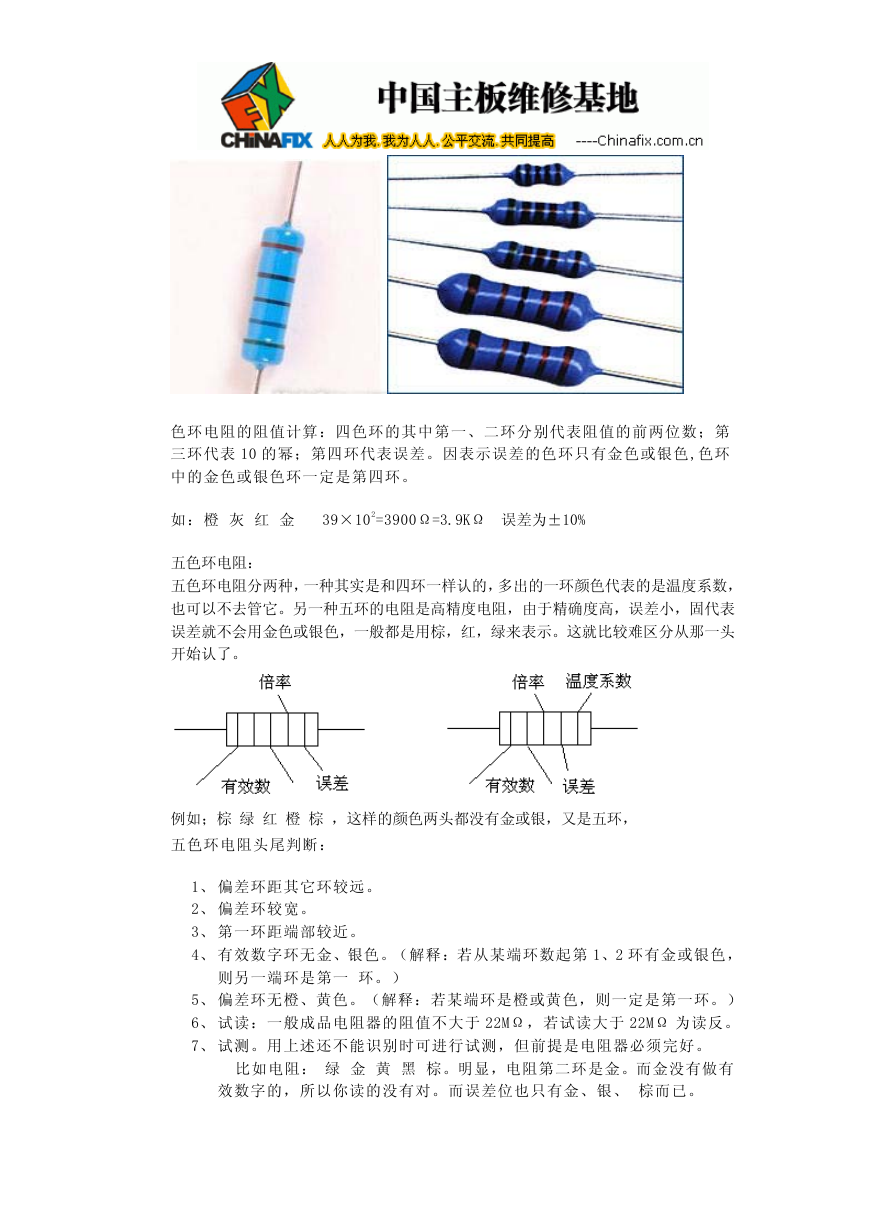

色环电阻的阻值计算：四色环的其中第一、二环分别代表阻值的前两位数；第三环代表 10 的幂；第四环代表误差。因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环。如：橙灰红金 39×102=3900Ω=3.9KΩ 误差为±10% 五色环电阻：五色环电阻分两种，一种其实是和四环一样认的，多出的一环颜色代表的是温度系数，也可以不去管它。另一种五环的电阻是高精度电阻，由于精确度高，误差小，固代表误差就不会用金色或银色，一般都是用棕，红，绿来表示。这就比较难区分从那一头开始认了。例如；棕绿红橙棕，这样的颜色两头都没有金或银，又是五环，五色环电阻头尾判断： 1、偏差环距其它环较远。 2、偏差环较宽。 3、第一环距端部较近。 4、有效数字环无金、银色。（解释：若从某端环数起第 1、2 环有金或银色，则另一端环是第一环。） 5、偏差环无橙、黄色。（解释：若某端环是橙或黄色，则一定是第一环。） 6、试读：一般成品电阻器的阻值不大于 22MΩ，若试读大于 22MΩ 为读反。 7、试测。用上述还不能识别时可进行试测，但前提是电阻器必须完好。比如电阻：绿金黄黑棕。明显，电阻第二环是金。而金没有做有效数字的，所以你读的没有对。而误差位也只有金、银、棕而已。

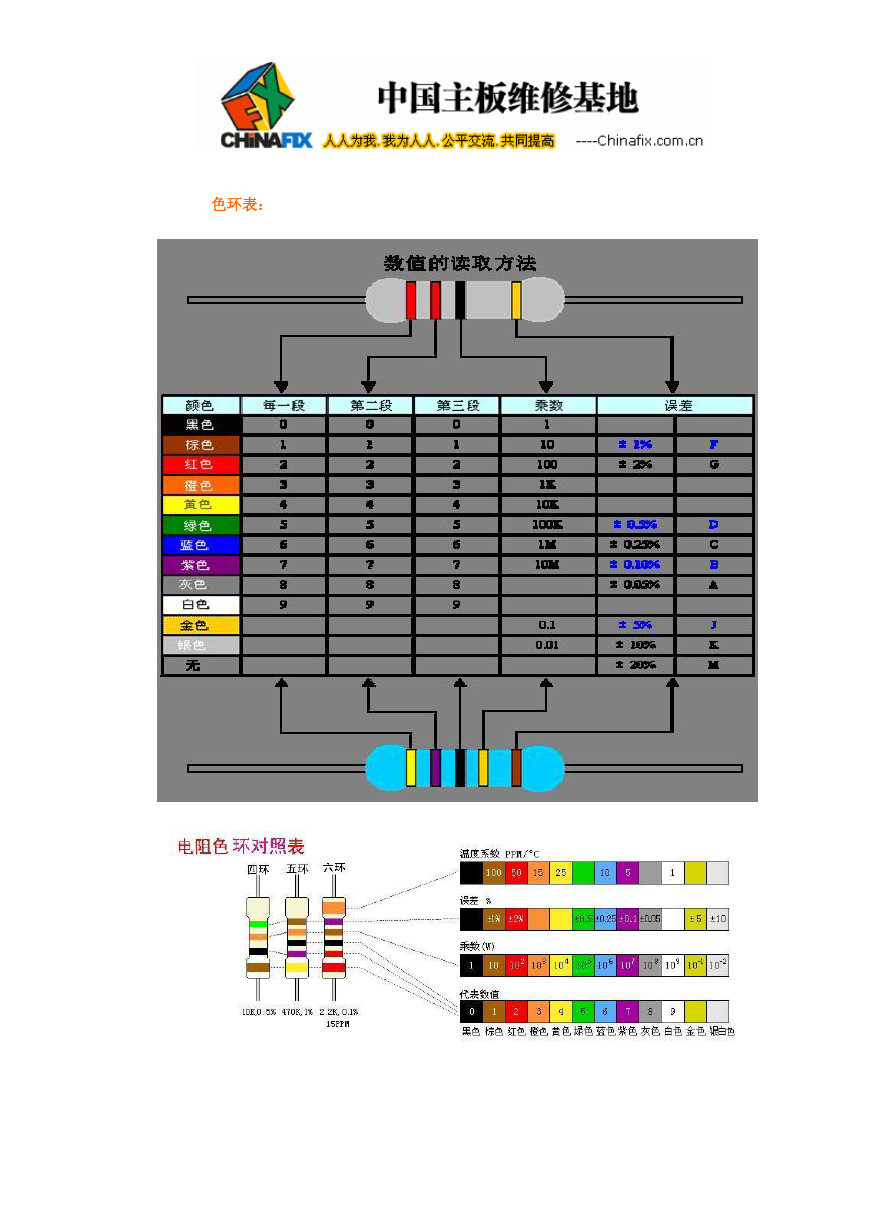

色环表：

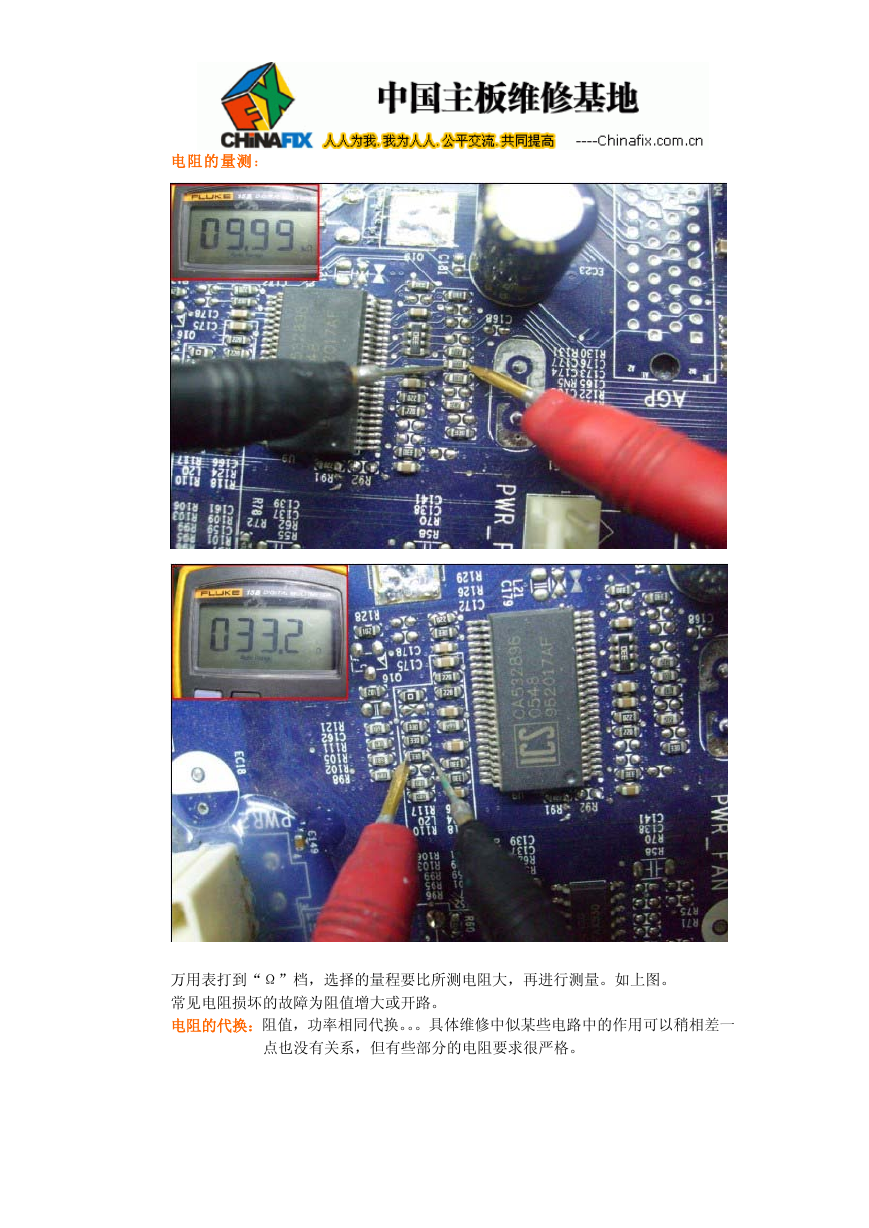

电阻的量测：万用表打到“Ω”档，选择的量程要比所测电阻大，再进行测量。如上图。常见电阻损坏的故障为阻值增大或开路。电阻的代换：阻值，功率相同代换。。。具体维修中似某些电路中的作用可以稍相差一点也没有关系，但有些部分的电阻要求很严格。

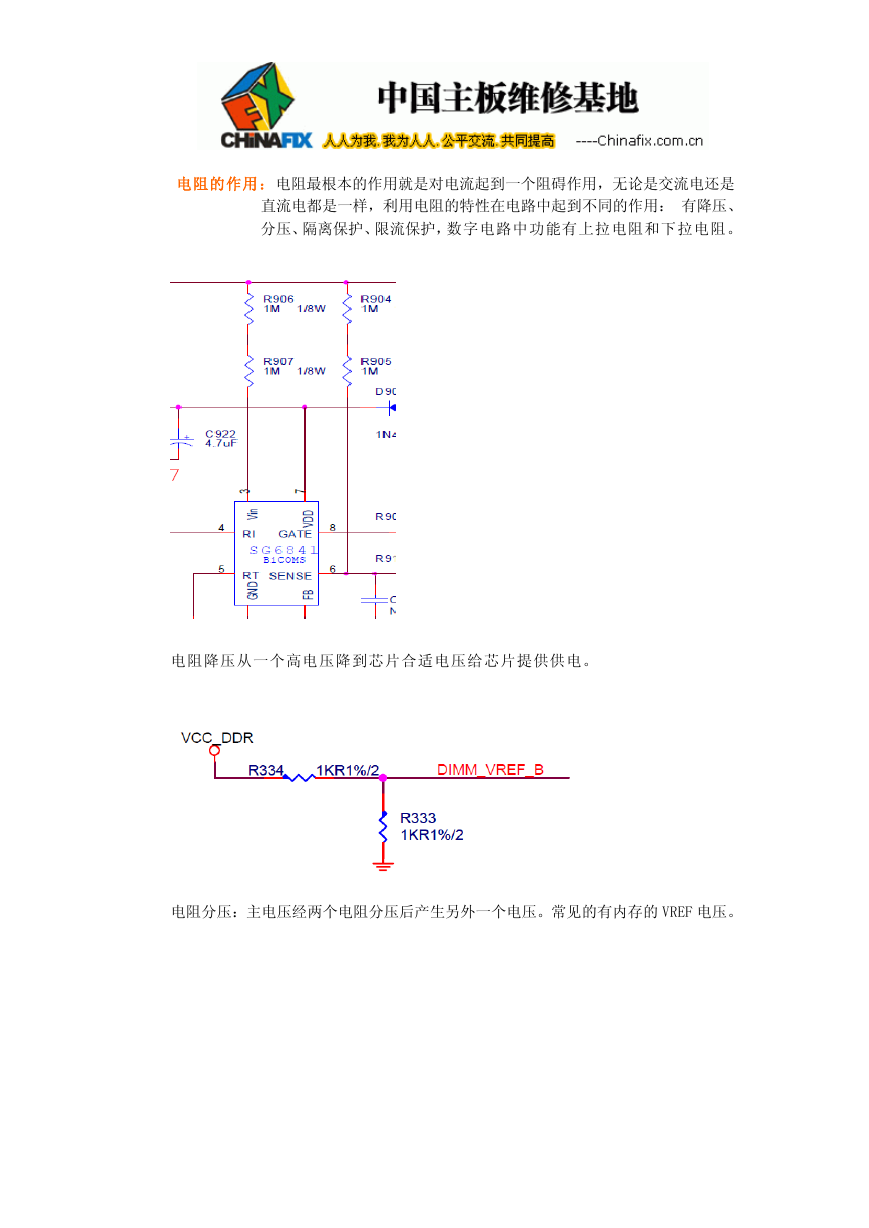

电阻的作用：电阻最根本的作用就是对电流起到一个阻碍作用，无论是交流电还是直流电都是一样，利用电阻的特性在电路中起到不同的作用：有降压、分压、隔离保护、限流保护，数字电路中功能有上拉电阻和下拉电阻。电阻降压从一个高电压降到芯片合适电压给芯片提供供电。电阻分压：主电压经两个电阻分压后产生另外一个电压。常见的有内存的 VREF 电压。

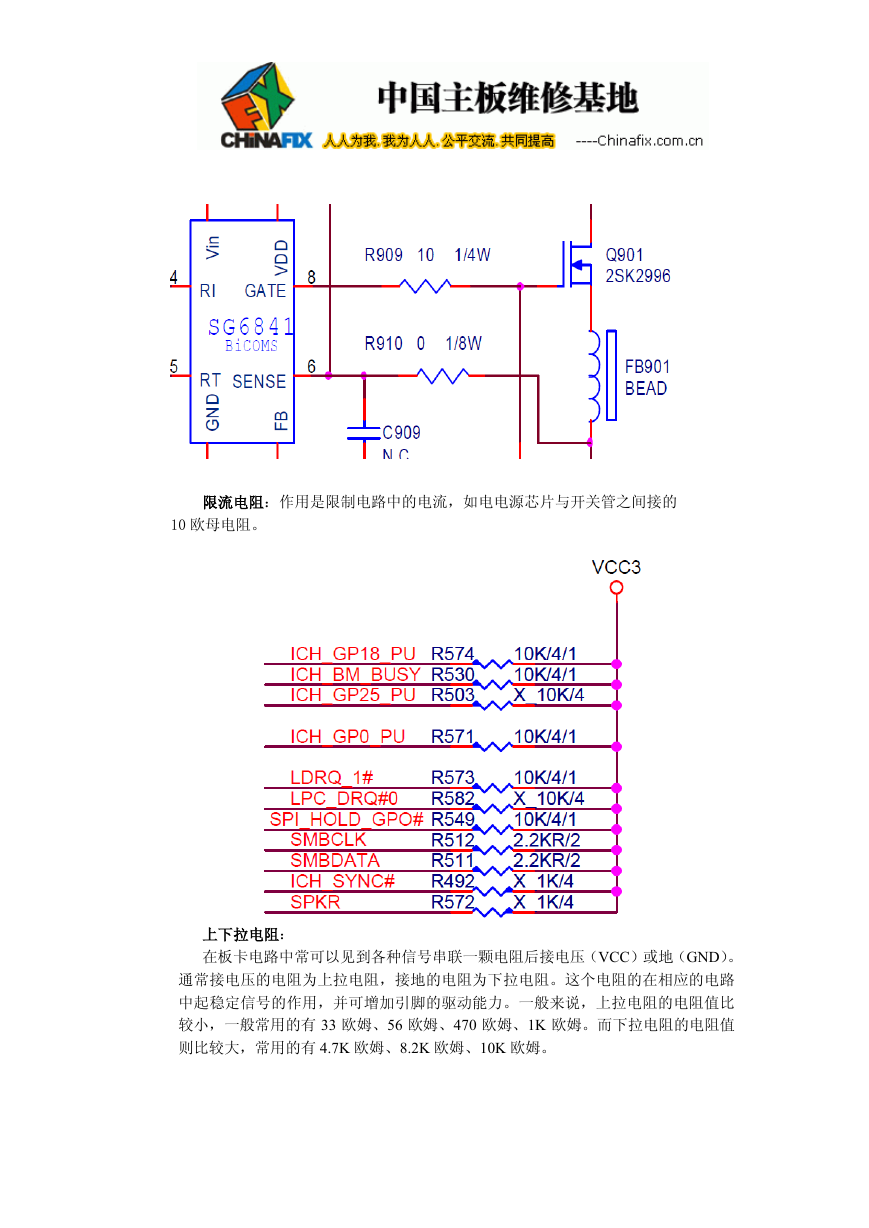

限流电阻：作用是限制电路中的电流，如电电源芯片与开关管之间接的 10 欧母电阻。上下拉电阻：在板卡电路中常可以见到各种信号串联一颗电阻后接电压（VCC）或地（GND）。通常接电压的电阻为上拉电阻，接地的电阻为下拉电阻。这个电阻的在相应的电路中起稳定信号的作用，并可增加引脚的驱动能力。一般来说，上拉电阻的电阻值比较小，一般常用的有 33 欧姆、56 欧姆、470 欧姆、1K 欧姆。而下拉电阻的电阻值则比较大，常用的有 4.7K 欧姆、8.2K 欧姆、10K 欧姆。

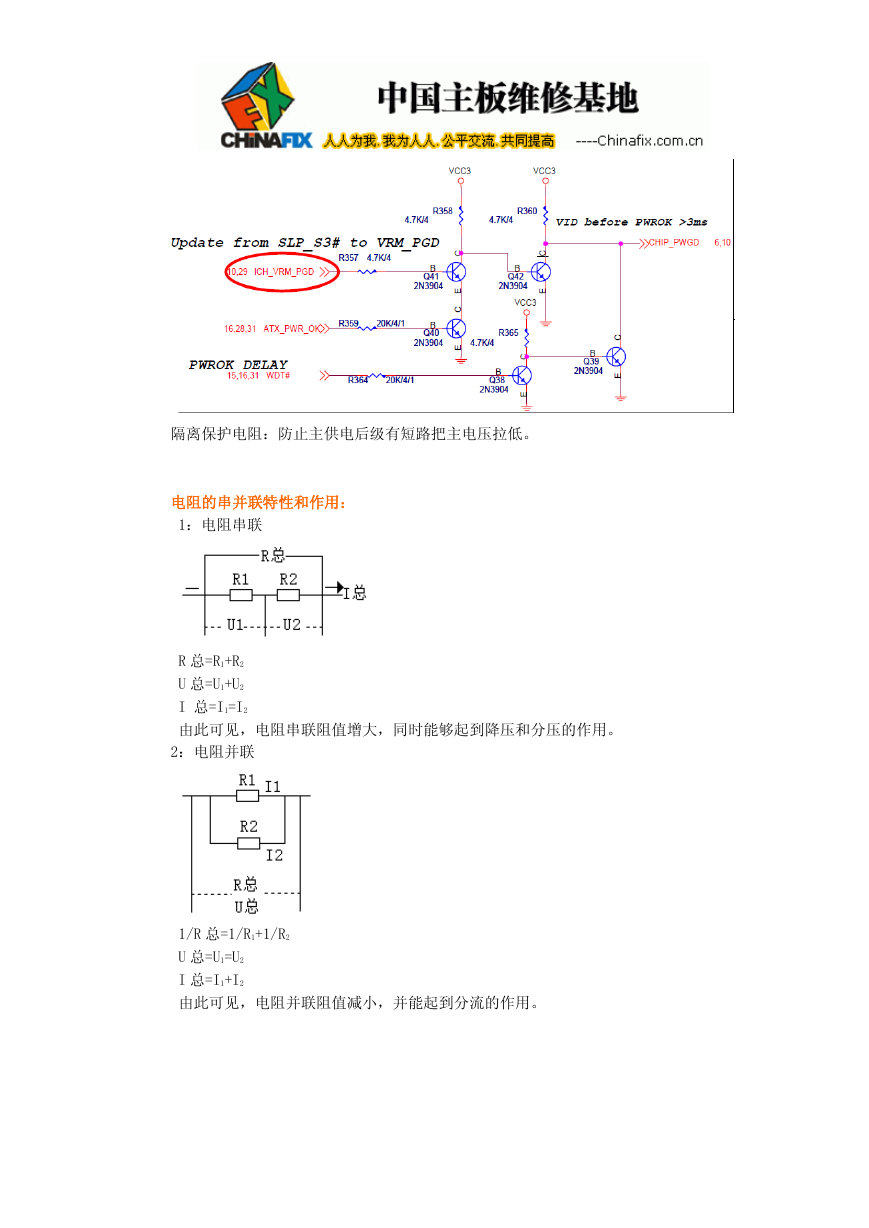

隔离保护电阻：防止主供电后级有短路把主电压拉低。电阻的串并联特性和作用： 1：电阻串联 R 总=R1+R2 U 总=U1+U2 I 总=I1=I2 由此可见，电阻串联阻值增大，同时能够起到降压和分压的作用。 2：电阻并联 1/R 总=1/R1+1/R2 U 总=U1=U2 I 总=I1+I2 由此可见，电阻并联阻值减小，并能起到分流的作用。
