一、图片： 简介 三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器， 另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联 型稳压电路。在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元 件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。 符号：IC  三端稳压器的常用产品有 78 系列（正压）和 79 系列（负压），输出电压由具体 型号中的后面两个数字代表，有 5V，6V，8V，9V，12V，15V，18V，24V 等档次。 输出电流以 78（或 79）后面加字母来区分 L 表示 0.1；AM 表示 0.5A，无字母表示  1.5A，如 78L05 表求 5V 0.1A 

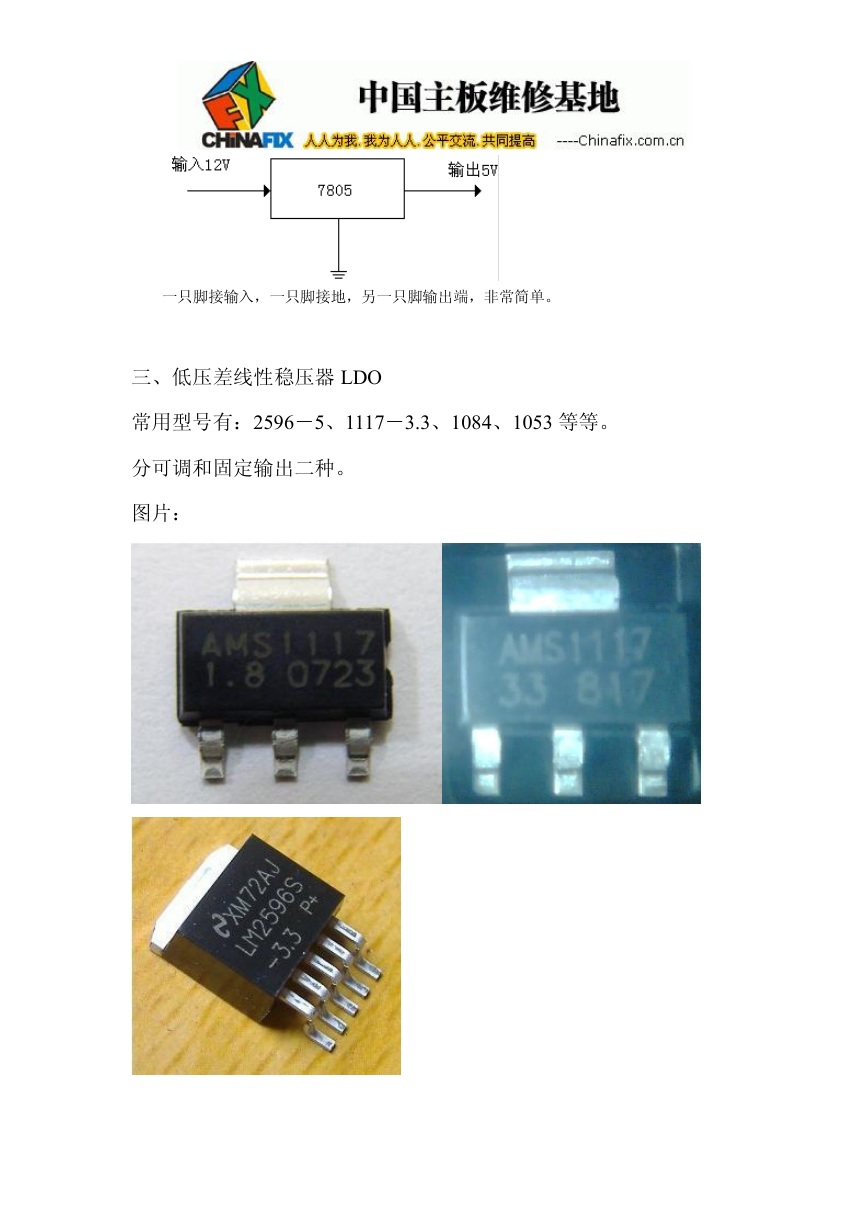

一只脚接输入，一只脚接地，另一只脚输出端，非常简单。 三、低压差线性稳压器 LDO  常用型号有：2596－5、1117－3.3、1084、1053 等等。 分可调和固定输出二种。 图片： 

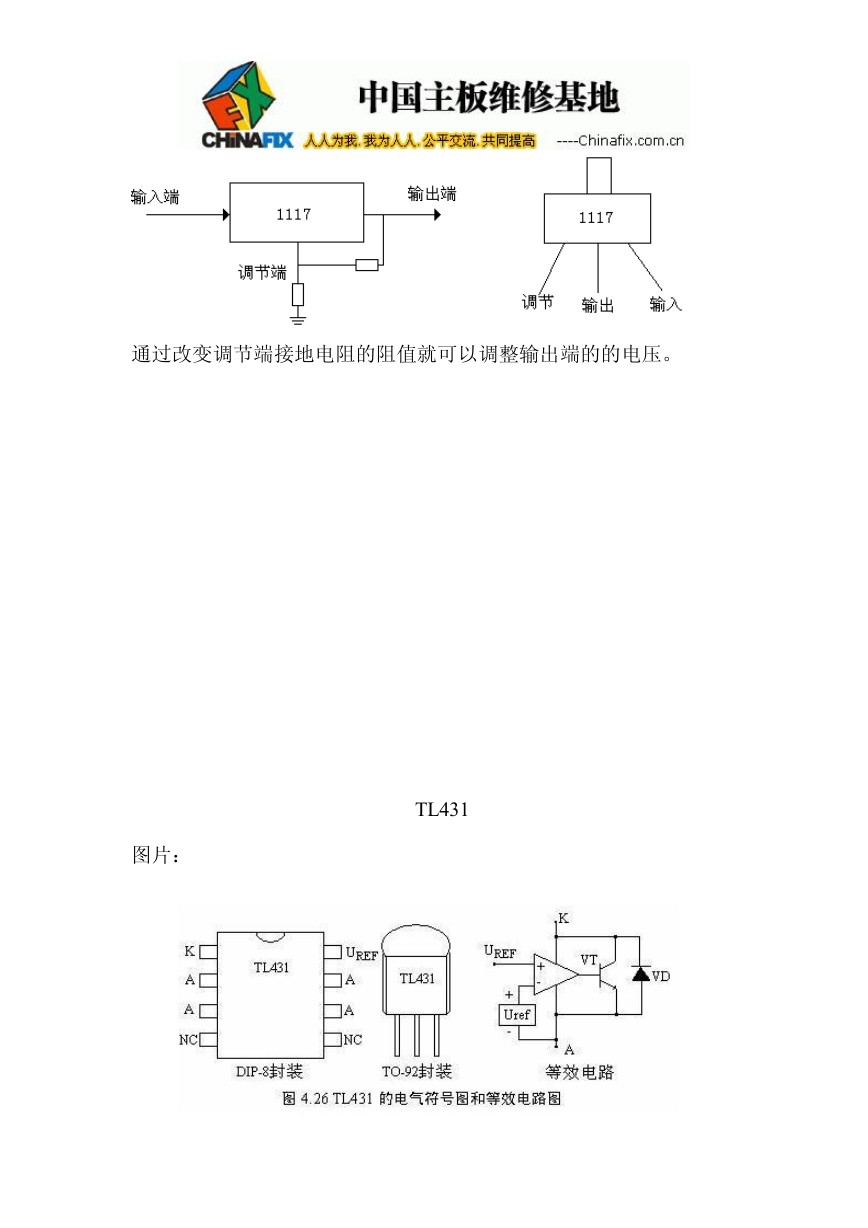

通过改变调节端接地电阻的阻值就可以调整输出端的的电压。  TL431  图片： 

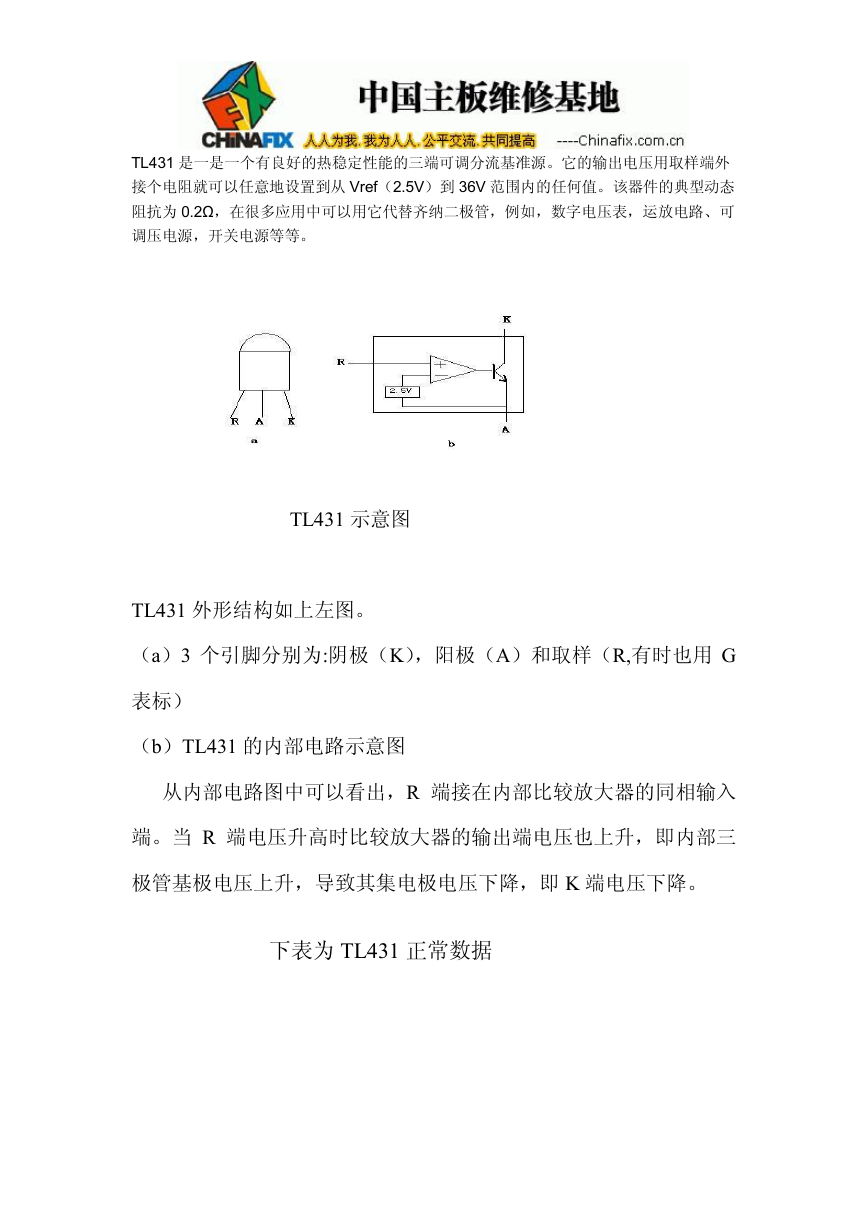

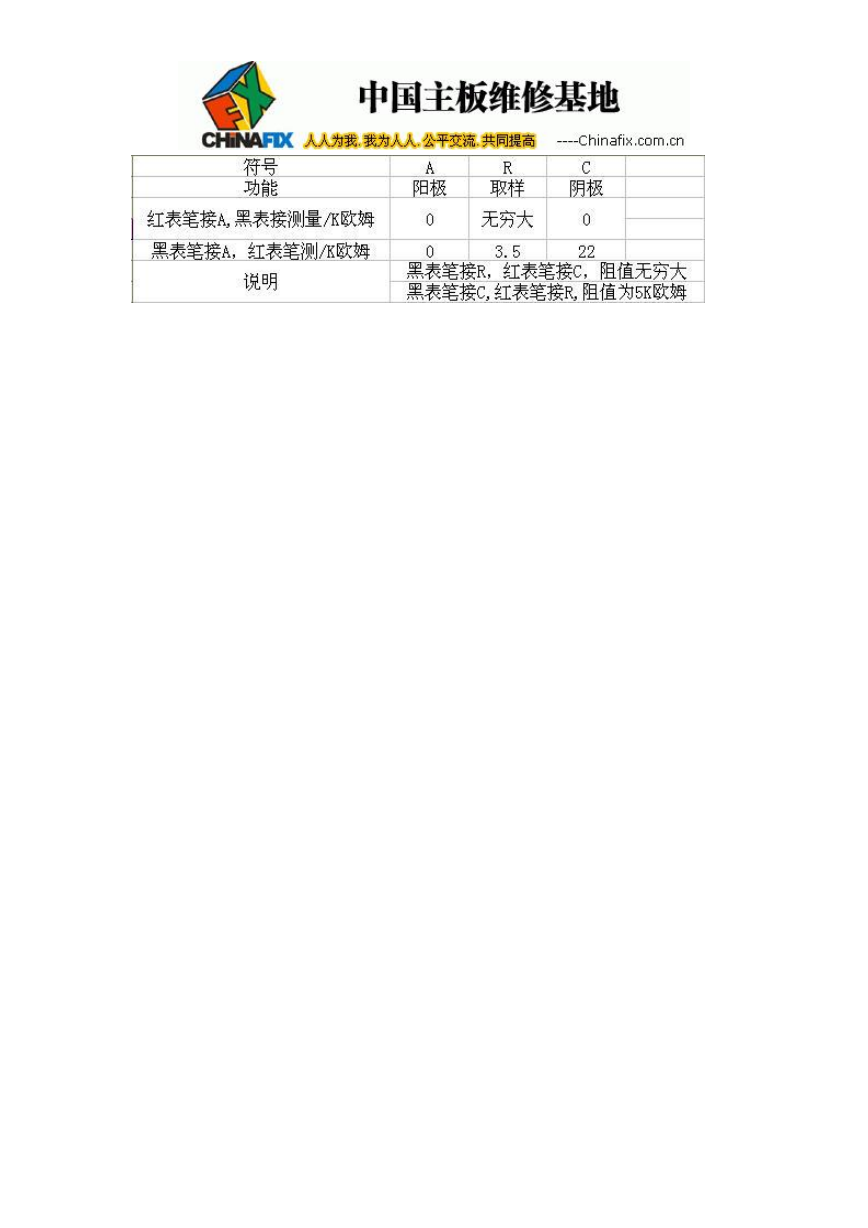

TL431 是一是一个有良好的热稳定性能的三端可调分流基准源。它的输出电压用取样端外 接个电阻就可以任意地设置到从 Vref（2.5V）到 36V 范围内的任何值。该器件的典型动态 阻抗为 0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可 调压电源，开关电源等等。  TL431 示意图  TL431 外形结构如上左图。 （a）3  个引脚分别为:阴极（K），阳极（A）和取样（R,有时也用  G  表标） （b）TL431 的内部电路示意图 从内部电路图中可以看出，R  端接在内部比较放大器的同相输入 端。当  R  端电压升高时比较放大器的输出端电压也上升，即内部三 极管基极电压上升，导致其集电极电压下降，即 K 端电压下降。 下表为 TL431 正常数据
