电容电容定义：电容器通常简称其为电容。定义：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称 capacitor。任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器电容的符号：用字母 C 表示。电容单位：电容器的基本单位是法拉，简称法(F)， 1F 算是很大的电容量，并不符合电容实际使用容量大小的标示需要，所以又有较小的微法μF 相当于 10 − 6 法拉，以及相当于 10 − 9 法拉的纳法 nF，以及更小相当于 10 − 12 法拉的波法 pF。 1F=106UF 1UF=10 3 nF 1nF=103pF 电容器容量标示: 1.电容容量 (1)以 uF 为单位：电容容量 1uF 以上者，直接以数值标示容量，例如 10000uF，3300uF。 (2)以 pF 为单位：第一位数与第二位数代表电容数值，第三个数字代表 10 的次方，亦即数值后面 0 的个数。例如电容容量标示为 104 者，代表 10 后面有四个 0，亦即 100000pF。 (3)以 nF 为单位：电容容量标示为 100n 代表 100 x 10 − 9 = 10 − 7 法拉，亦等于 0.1 x 10 − 6 法拉，所以等于 0.1uF。以上关系可以表示为 1uF=1000nF=1,000,000pF 2.电容耐压电容耐压以伏特 v 表示，直接标示在电容外壳或印在套膜上，选用电容时应注意电路电压峰值并预留余裕。 3.电容极性电容极性一般印刷在电容外壳或套膜上，或以较短的接脚代表负极。

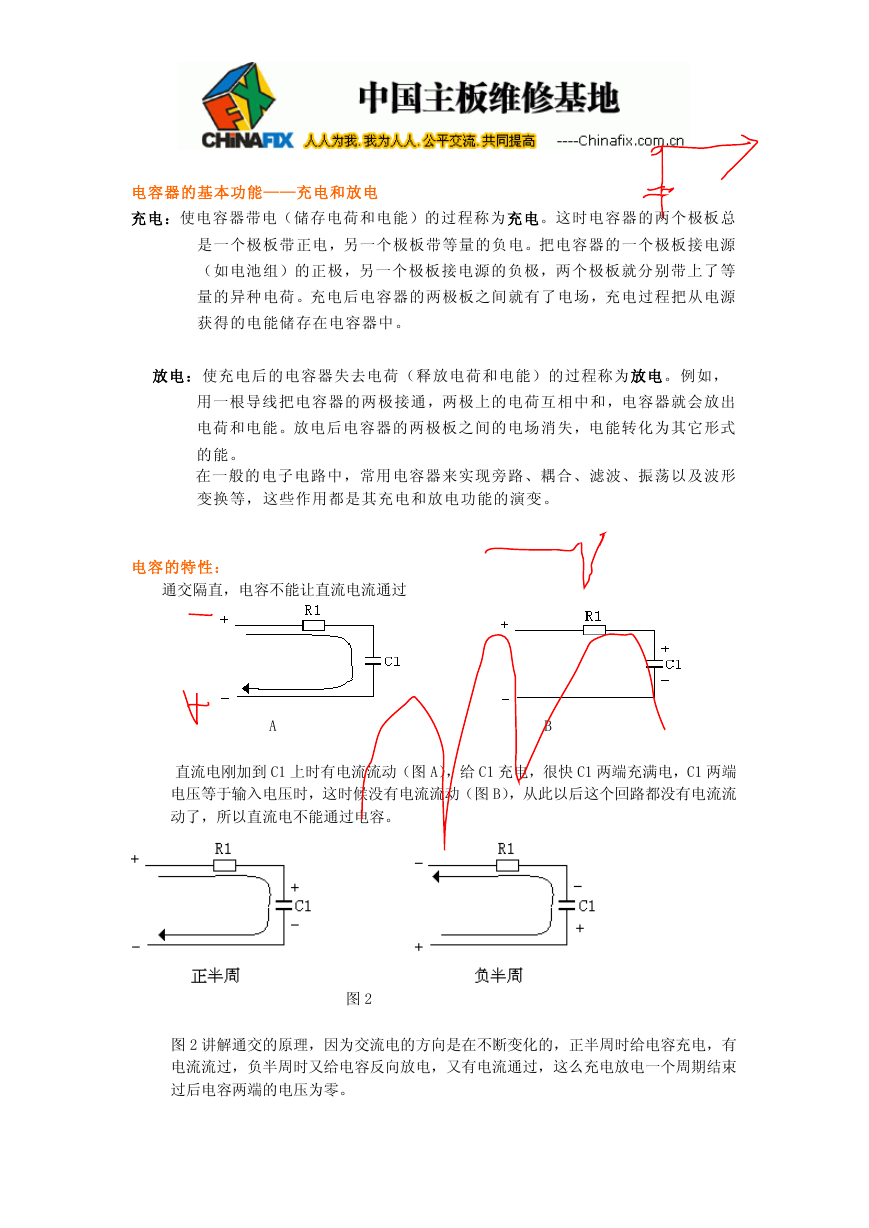

电容器的基本功能——充电和放电充电：使电容器带电（储存电荷和电能）的过程称为充电。这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。放电：使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡以及波形变换等，这些作用都是其充电和放电功能的演变。电容的特性：通交隔直，电容不能让直流电流通过 A B 直流电刚加到 C1 上时有电流流动（图 A），给 C1 充电，很快 C1 两端充满电，C1 两端电压等于输入电压时，这时候没有电流流动（图 B），从此以后这个回路都没有电流流动了，所以直流电不能通过电容。图 2 图 2 讲解通交的原理，因为交流电的方向是在不断变化的，正半周时给电容充电，有电流流过，负半周时又给电容反向放电，又有电流通过，这么充电放电一个周期结束过后电容两端的电压为零。

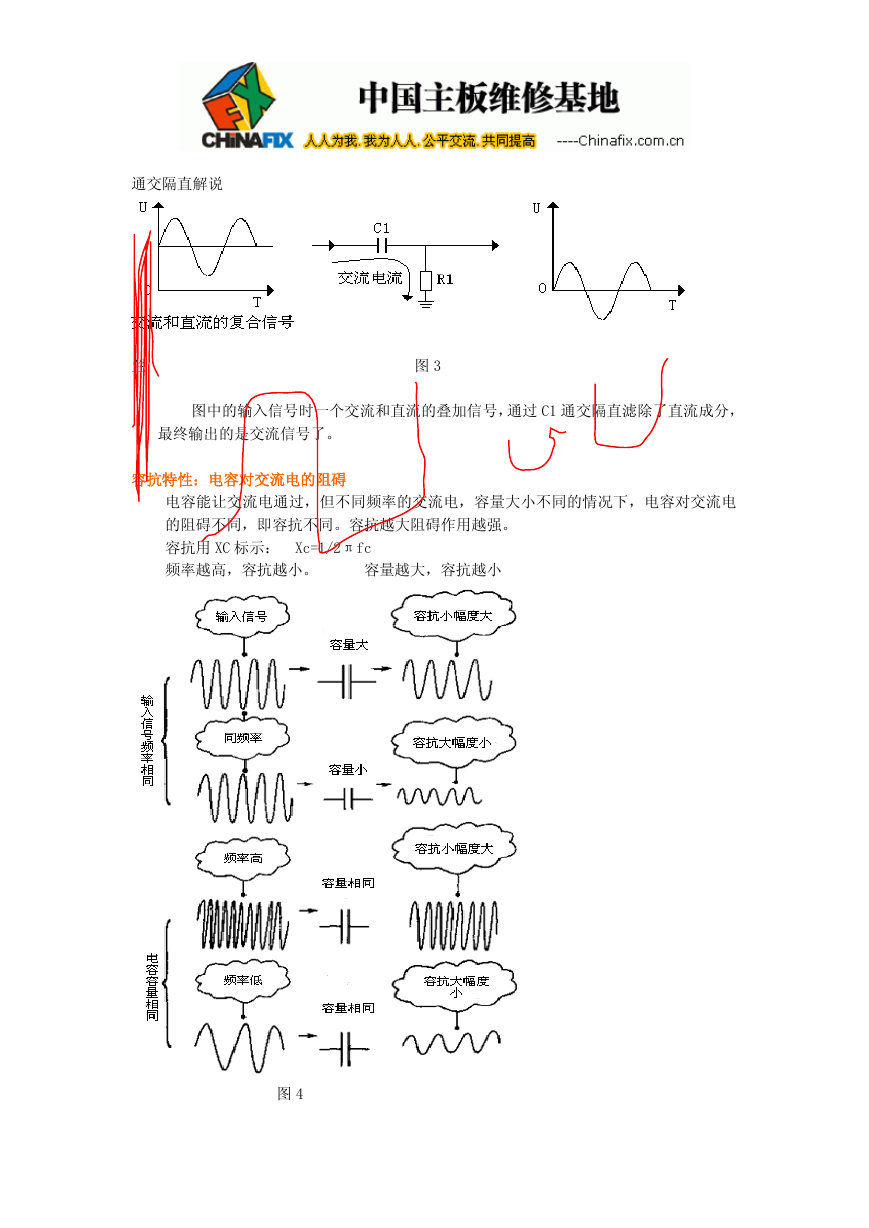

通交隔直解说兰图 3 图中的输入信号时一个交流和直流的叠加信号，通过 C1 通交隔直滤除了直流成分，最终输出的是交流信号了。容抗特性：电容对交流电的阻碍电容能让交流电通过，但不同频率的交流电，容量大小不同的情况下，电容对交流电的阻碍不同，即容抗不同。容抗越大阻碍作用越强。容抗用 XC 标示： Xc=1/2πfc 频率越高，容抗越小。容量越大，容抗越小图 4

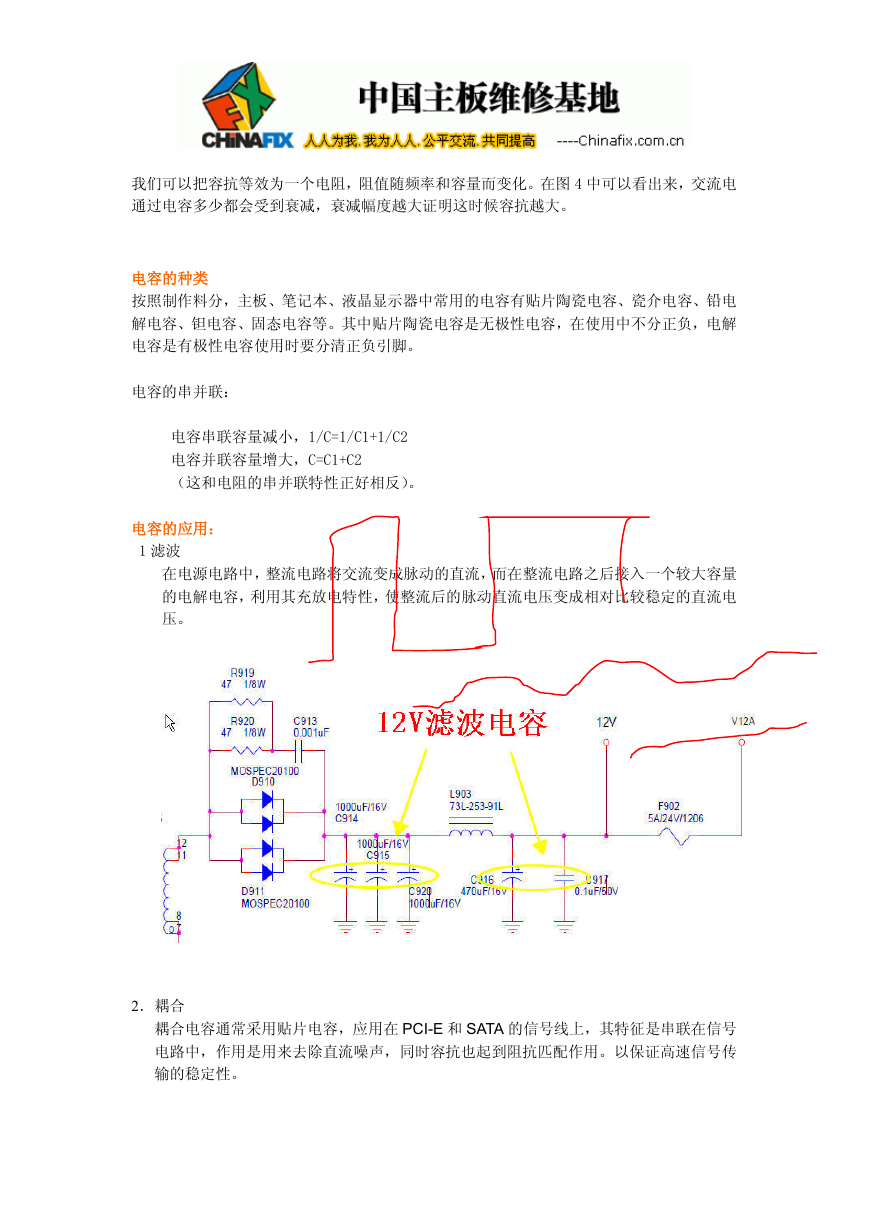

我们可以把容抗等效为一个电阻，阻值随频率和容量而变化。在图 4 中可以看出来，交流电通过电容多少都会受到衰减，衰减幅度越大证明这时候容抗越大。电容的种类按照制作料分，主板、笔记本、液晶显示器中常用的电容有贴片陶瓷电容、瓷介电容、铅电解电容、钽电容、固态电容等。其中贴片陶瓷电容是无极性电容，在使用中不分正负，电解电容是有极性电容使用时要分清正负引脚。电容的串并联：电容串联容量减小，1/C=1/C1+1/C2 电容并联容量增大，C=C1+C2 （这和电阻的串并联特性正好相反）。电容的应用： 1 滤波在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。 2．耦合耦合电容通常采用贴片电容，应用在 PCI-E 和 SATA 的信号线上，其特征是串联在信号电路中，作用是用来去除直流噪声，同时容抗也起到阻抗匹配作用。以保证高速信号传输的稳定性。

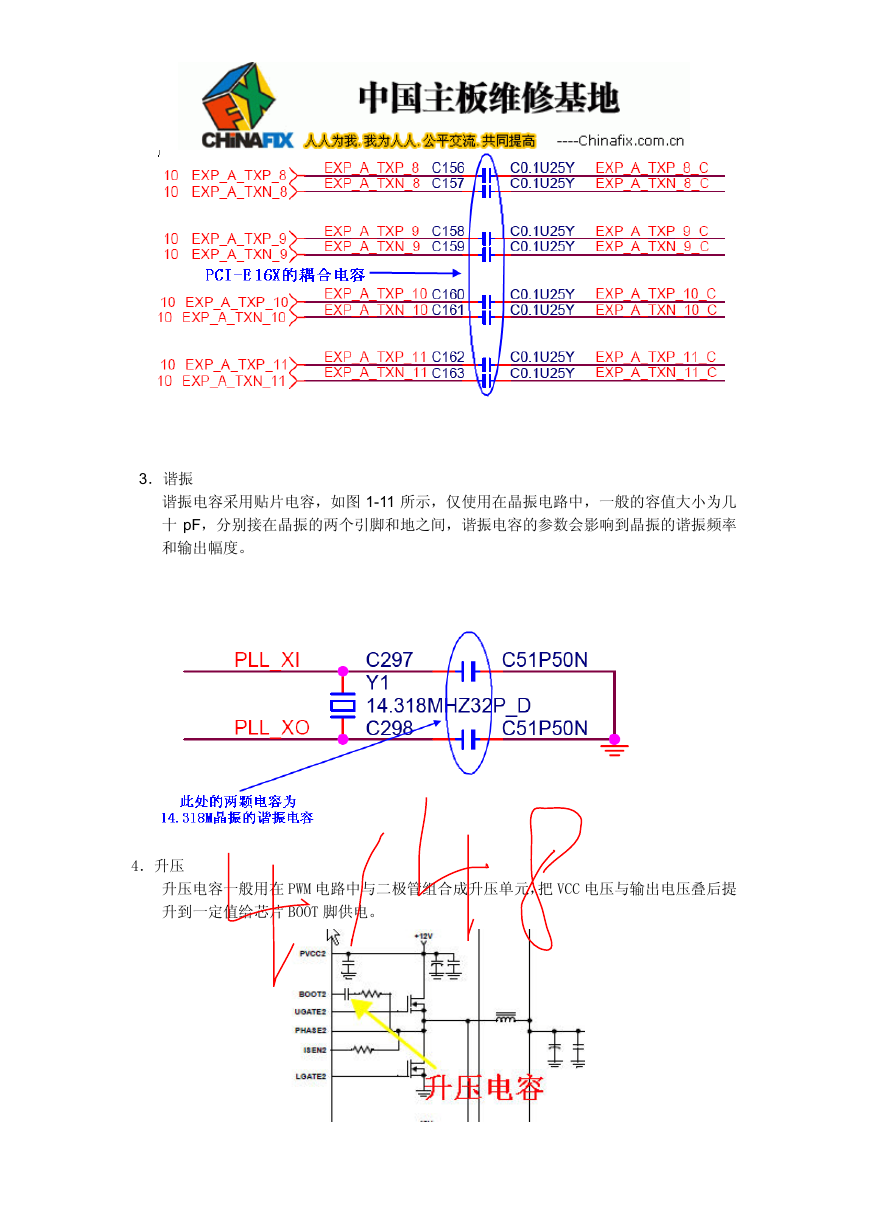

3．谐振谐振电容采用贴片电容，如图 1-11 所示，仅使用在晶振电路中，一般的容值大小为几十 pF，分别接在晶振的两个引脚和地之间，谐振电容的参数会影响到晶振的谐振频率和输出幅度。 4．升压升压电容一般用在 PWM 电路中与二极管组合成升压单元，把 VCC 电压与输出电压叠后提升到一定值给芯片 BOOT 脚供电。

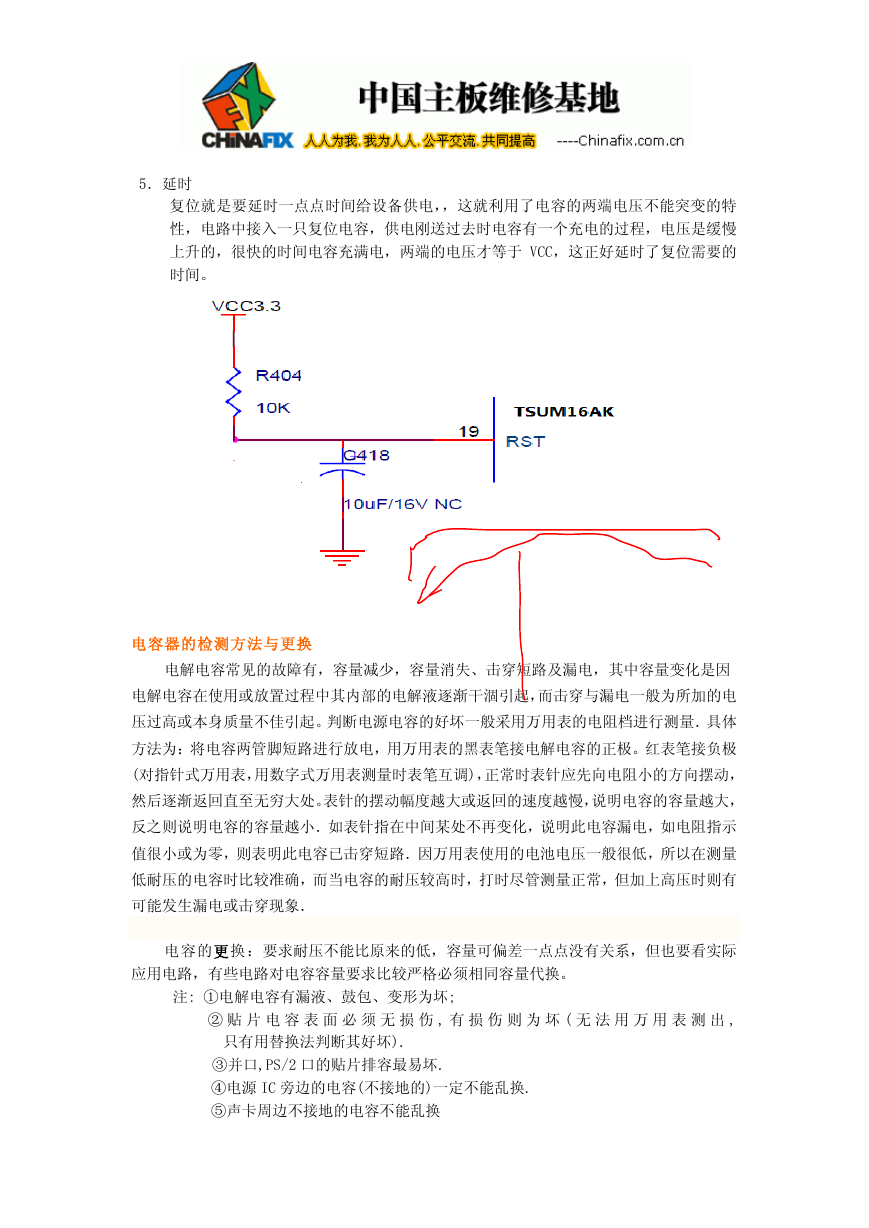

5．延时复位就是要延时一点点时间给设备供电，，这就利用了电容的两端电压不能突变的特性，电路中接入一只复位电容，供电刚送过去时电容有一个充电的过程，电压是缓慢上升的，很快的时间电容充满电，两端的电压才等于 VCC，这正好延时了复位需要的时间。电容器的检测方法与更换电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。红表笔接负极 (对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．电容的更换：要求耐压不能比原来的低，容量可偏差一点点没有关系，但也要看实际应用电路，有些电路对电容容量要求比较严格必须相同容量代换。注: ①电解电容有漏液、鼓包、变形为坏; ② 贴片电容表面必须无损伤 , 有损伤则为坏 ( 无法用万用表测出 , 只有用替换法判断其好坏). ③并口,PS/2 口的贴片排容最易坏. ④电源 IC 旁边的电容(不接地的)一定不能乱换. ⑤声卡周边不接地的电容不能乱换

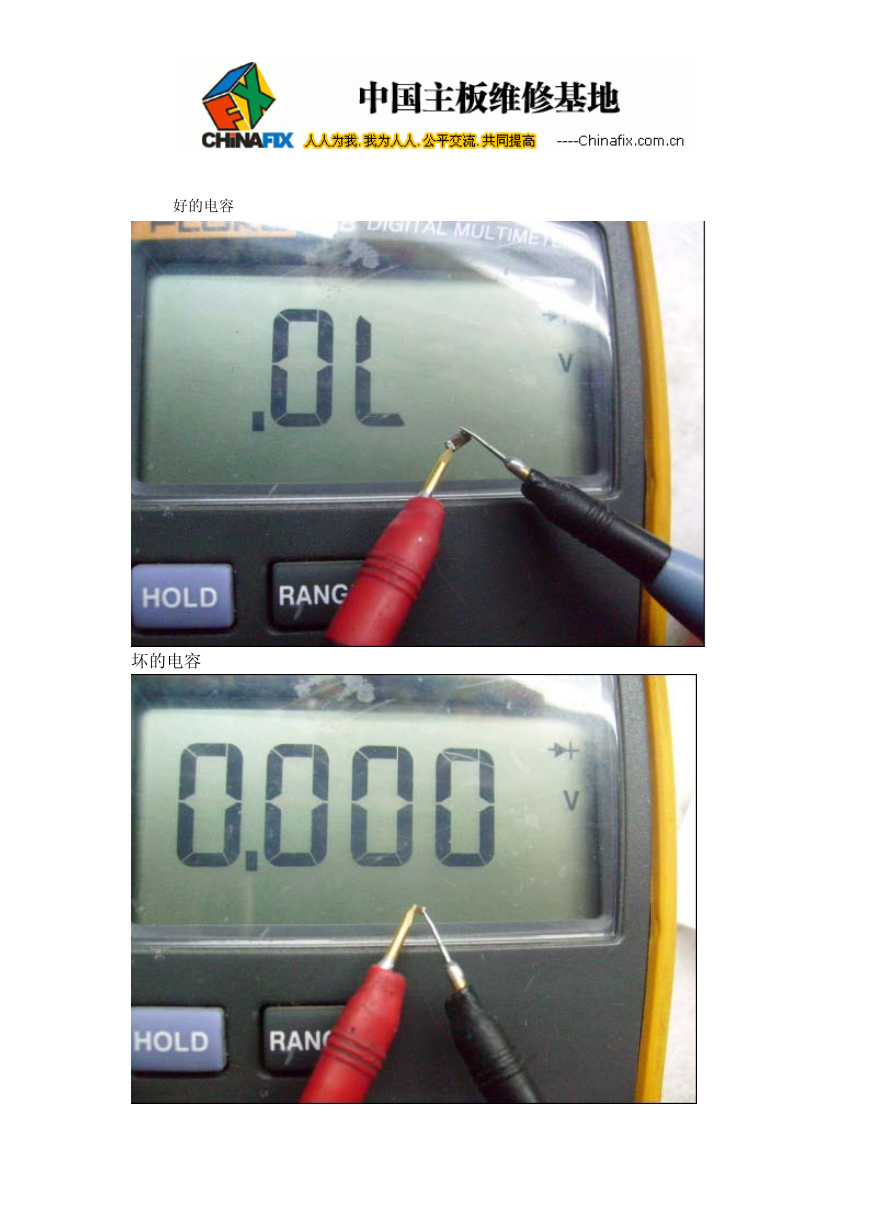

好的电容坏的电容
