加密芯片RJGT102用户手册.pdf

第1页 / 共39页
第2页 / 共39页
第3页 / 共39页
第4页 / 共39页
第5页 / 共39页
第6页 / 共39页
第7页 / 共39页
第8页 / 共39页
资料共39页,剩余部分请下载后查看
特性
应用
订购信息
目录
1.简介
1.1 特性
1.1.1 安全性
1.1.2 存储器
1.1.3 外部设备特性
1.1.4 特殊功能
1.1.5 工作电压
1.1.6 封装
1.2 RJGT102架构图
1.3 引脚配置
1.3.1 SOP-8L引脚配置
1.3.2 SOT23-6L引脚配置
2. EEPROM和寄存器
2.1 数据存储区
2.2 密钥存储区
2.3 控制存储区
2.4 其他寄存器定义
3. I/O端口
3.1 ESD保护电路
3.2 I/O类型
3.2.1 时钟输入端口(SCL)
3.2.2 双向端口(SDA)
3.3 SDA和SCL I/O级特性
4. I²C接口
4.1 I²C总线总体特征
4.2 低功耗待机模式
4.3 I²C总线位传输
4.3.1 起始位与停止位
4.3.2 数据有效性
4.4 I²C数据传输
4.4.1 I²C字节格式
4.4.2 应答
4.5 时钟的同步
4.6 I²C总线寻址
4.6.1 7位地址格式
4.6.2 7位地址寻址
4.7 数据传输
4.8 I²C总线特性
5. 初始化
5.1 初始化波形
6. UID的使用
6.1 UID使用特点
6.2 寄存器的具体使用
7. 加密认证
7.1 SHA-256认证
7.2 SHA-256输入与输出格式
8. 上电复位设计
8.1 WDOG工作模式
8.2 复位管脚输出
8.3 功能描述
8.3.1 看门狗定时器
8.3.2 复位输出
8.3.3 寄存器描述
9. 操作命令
9.1 初始化命令
9.2 主机认证命令
9.3 更新密钥命令
9.4 读/写命令
10. 认证方案
10.1 认证方案流程
10.2 认证方案一
10.3 认证方案二
10.4 认证方案三
11. 电气特性
11.1 最大额定参数
11.2 推荐工作条件
11.3 DC特性
11.4 模拟IP参数
12. 应用电路图
13. 封装尺寸
13.1 SOP-8L
13.2 SOT23-6L
RJGT102 V3.03 数据手册 武汉瑞纳捷电子技术有限公司 —Wuhan Runjet Electronic Technology Co., Ltd

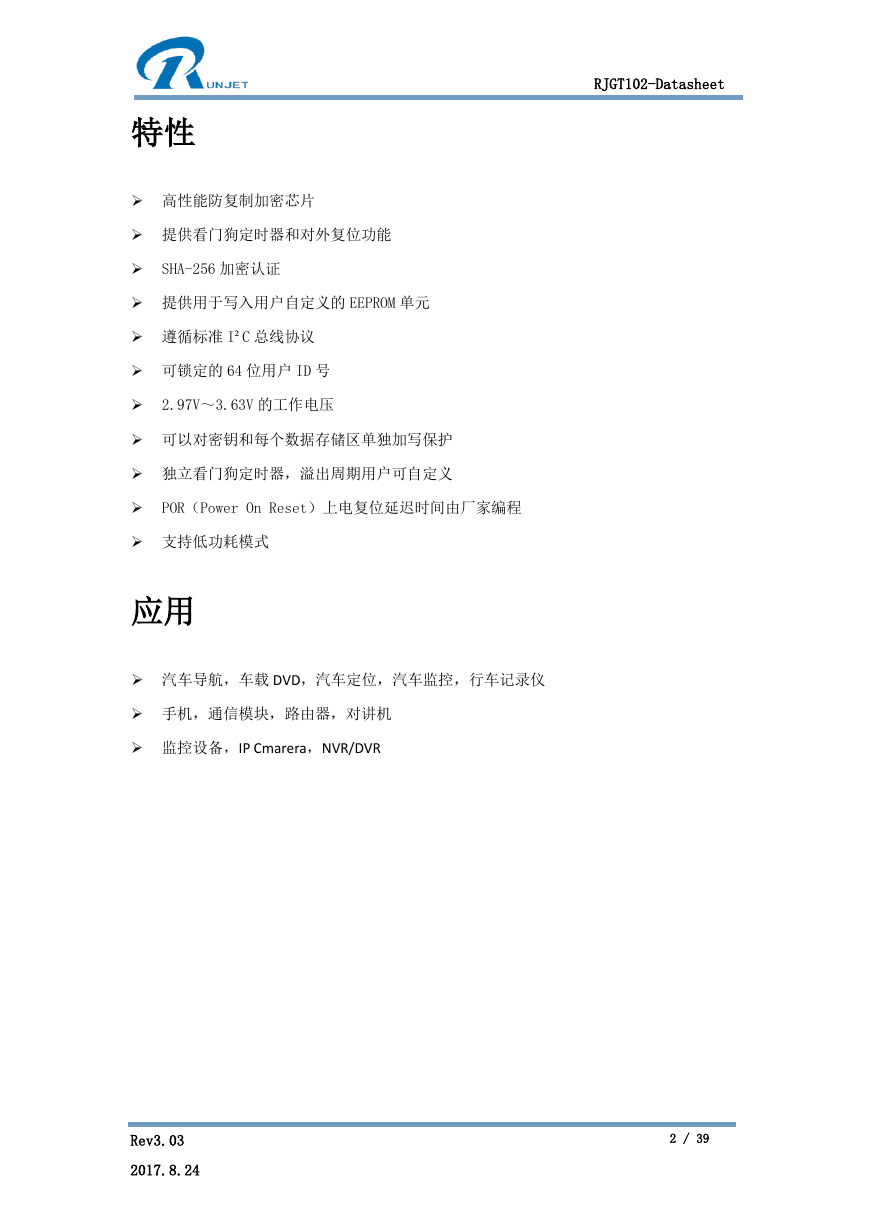

RJGT102-Datasheet 特性  高性能防复制加密芯片  提供看门狗定时器和对外复位功能  SHA-256 加密认证  提供用于写入用户自定义的 EEPROM 单元  遵循标准 I²C 总线协议  可锁定的 64 位用户 ID 号  2.97V~3.63V 的工作电压  可以对密钥和每个数据存储区单独加写保护  独立看门狗定时器,溢出周期用户可自定义  POR(Power On Reset)上电复位延迟时间由厂家编程  支持低功耗模式 应用  汽车导航,车载 DVD,汽车定位,汽车监控,行车记录仪  手机,通信模块,路由器,对讲机  监控设备,IP Cmarera,NVR/DVR Rev3.03 2017.8.24 2 / 39
订购信息 RJGT102-Datasheet 型号 功能 RJGT102WDP8 看门狗复位、加密保护 RJGT102P8 加密保护 RJGT102WDT6 看门狗复位、加密保护 RJGT102T6 加密保护 封装引脚 SOP-8L SOP-8L SOT23-6L SOT23-6L Rev3.03 2017.8.24 3 / 39
RJGT102-Datasheet 目录 特性 ..................................................................................................................................... 2 应用 ..................................................................................................................................... 2 订购信息 .............................................................................................................................. 3 目录 ..................................................................................................................................... 4 1.简介 .................................................................................................................................. 7 1.1 特性 ....................................................................................................................................... 7 1.1.1 安全性 ........................................................................................................................... 7 1.1.2 存储器 ........................................................................................................................... 7 1.1.3 外部设备特性 .............................................................................................................. 7 1.1.4 特殊功能...................................................................................................................... 7 1.1.5 工作电压...................................................................................................................... 7 1.1.6 封装 ............................................................................................................................. 8 1.2 RJGT102 架构图 .................................................................................................................. 8 1.3 引脚配置 ............................................................................................................................. 8 1.3.1 SOP-8L 引脚配置 ......................................................................................................... 8 1.3.2 SOT23-6L 引脚配置 ..................................................................................................... 9 2. EEPROM 和寄存器 ........................................................................................................ 10 2.1 数据存储区 ....................................................................................................................... 10 2.2 密钥存储区 ....................................................................................................................... 10 2.3 控制存储区 ....................................................................................................................... 11 2.4 其他寄存器定义 ............................................................................................................... 12 3. I/O 端口 ........................................................................................................................ 14 3.1 ESD 保护电路 .................................................................................................................... 14 3.2 I/O 类型 ............................................................................................................................. 14 3.2.1 时钟输入端口(SCL) .............................................................................................. 14 3.2.2 双向端口(SDA) ..................................................................................................... 15 3.3 SDA 和 SCL I/O 级特性 ...................................................................................................... 15 4. I²C 接口 ........................................................................................................................ 17 Rev3.03 2017.8.24 4 / 39

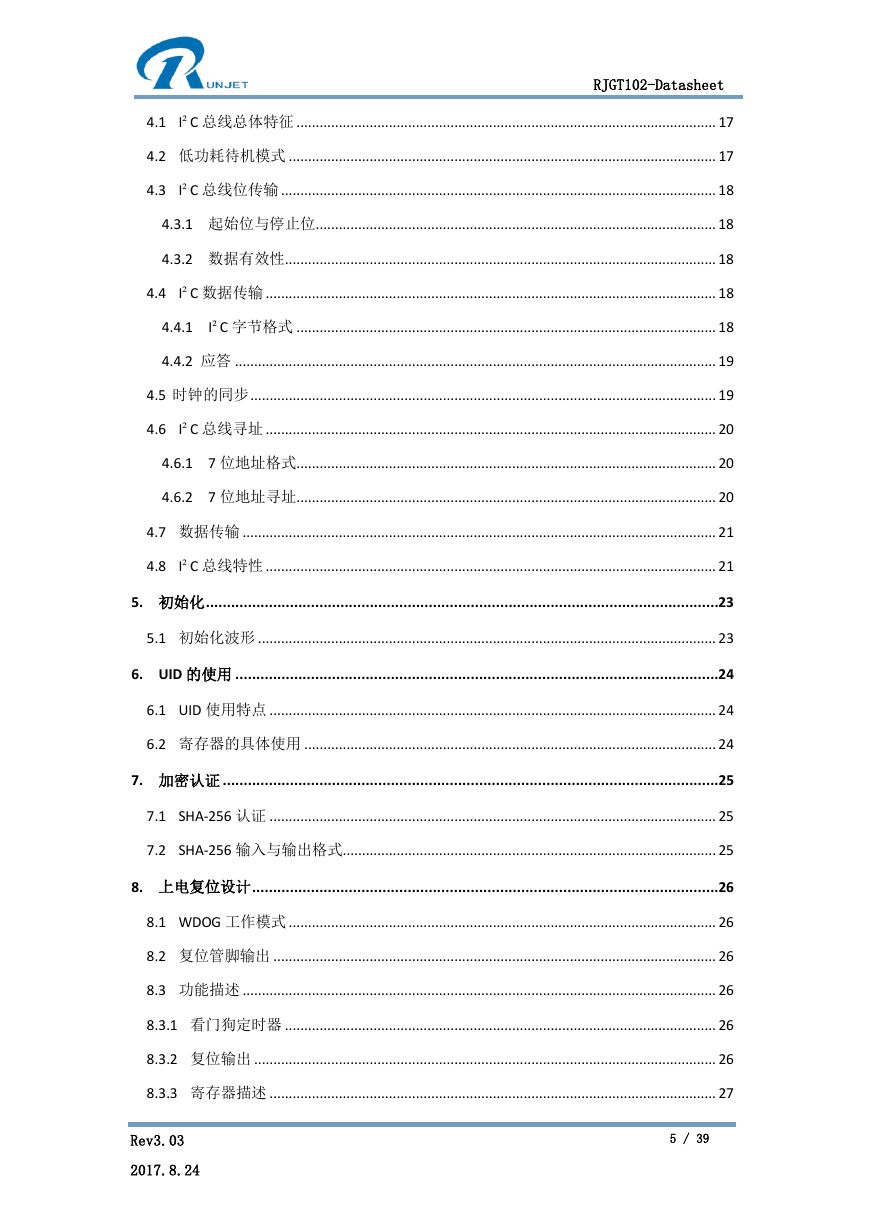

RJGT102-Datasheet 4.1 I²C 总线总体特征 ............................................................................................................. 17 4.2 低功耗待机模式 ............................................................................................................... 17 4.3 I²C 总线位传输 ................................................................................................................. 18 4.3.1 起始位与停止位 ........................................................................................................ 18 4.3.2 数据有效性 ................................................................................................................ 18 4.4 I²C 数据传输 ..................................................................................................................... 18 4.4.1 I²C 字节格式 ............................................................................................................. 18 4.4.2 应答 ............................................................................................................................. 19 4.5 时钟的同步 ......................................................................................................................... 19 4.6 I²C 总线寻址 ..................................................................................................................... 20 4.6.1 7 位地址格式............................................................................................................. 20 4.6.2 7 位地址寻址............................................................................................................. 20 4.7 数据传输 ........................................................................................................................... 21 4.8 I²C 总线特性 ..................................................................................................................... 21 5. 初始化 .......................................................................................................................... 23 5.1 初始化波形 ....................................................................................................................... 23 6. UID 的使用 ................................................................................................................... 24 6.1 UID 使用特点 .................................................................................................................... 24 6.2 寄存器的具体使用 ........................................................................................................... 24 7. 加密认证 ...................................................................................................................... 25 7.1 SHA-256 认证 .................................................................................................................... 25 7.2 SHA-256 输入与输出格式................................................................................................. 25 8. 上电复位设计 ............................................................................................................... 26 8.1 WDOG 工作模式 ............................................................................................................... 26 8.2 复位管脚输出 ................................................................................................................... 26 8.3 功能描述 ........................................................................................................................... 26 8.3.1 看门狗定时器 ................................................................................................................ 26 8.3.2 复位输出 ........................................................................................................................ 26 8.3.3 寄存器描述 .................................................................................................................... 27 Rev3.03 2017.8.24 5 / 39

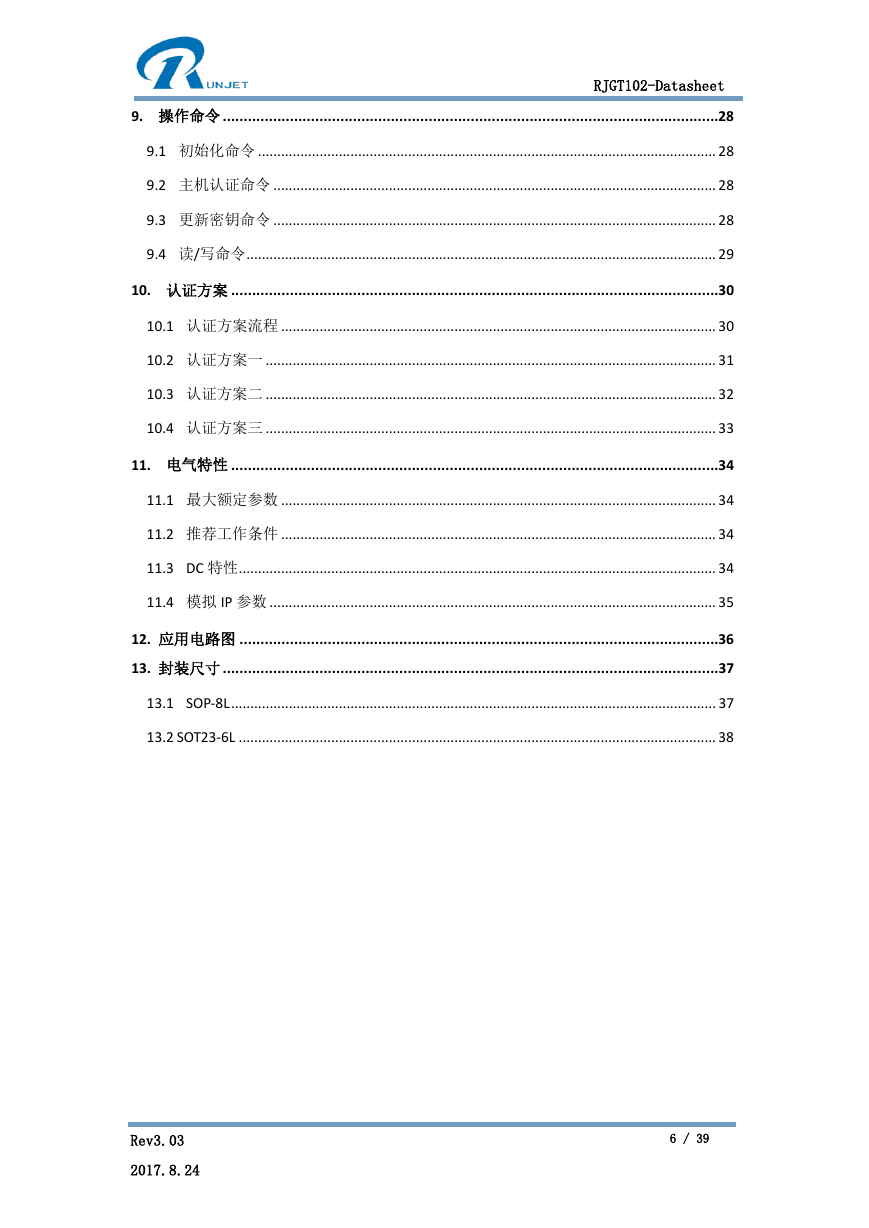

RJGT102-Datasheet 9. 操作命令 ...................................................................................................................... 28 9.1 初始化命令 ....................................................................................................................... 28 9.2 主机认证命令 ................................................................................................................... 28 9.3 更新密钥命令 ................................................................................................................... 28 9.4 读/写命令 .......................................................................................................................... 29 10. 认证方案 .................................................................................................................... 30 10.1 认证方案流程 ................................................................................................................. 30 10.2 认证方案一 ..................................................................................................................... 31 10.3 认证方案二 ..................................................................................................................... 32 10.4 认证方案三 ..................................................................................................................... 33 11. 电气特性 .................................................................................................................... 34 11.1 最大额定参数 ................................................................................................................. 34 11.2 推荐工作条件 ................................................................................................................. 34 11.3 DC 特性 ............................................................................................................................ 34 11.4 模拟 IP 参数 .................................................................................................................... 35 12. 应用电路图 .................................................................................................................. 36 13. 封装尺寸 ...................................................................................................................... 37 13.1 SOP-8L .............................................................................................................................. 37 13.2 SOT23-6L ............................................................................................................................ 38 Rev3.03 2017.8.24 6 / 39

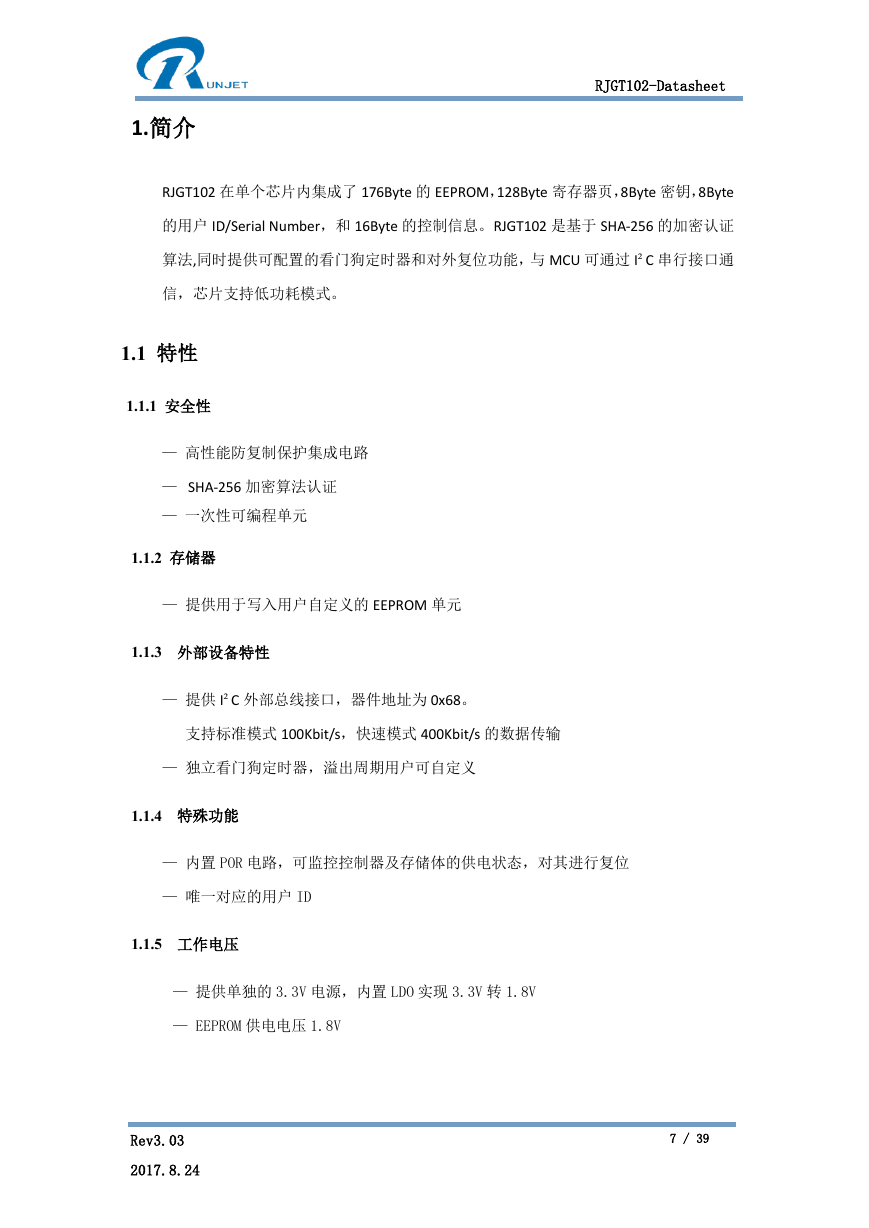

1.简介 RJGT102-Datasheet RJGT102 在单个芯片内集成了 176Byte 的 EEPROM,128Byte 寄存器页,8Byte 密钥,8Byte 的用户 ID/Serial Number,和 16Byte 的控制信息。RJGT102 是基于 SHA-256 的加密认证 算法,同时提供可配置的看门狗定时器和对外复位功能,与 MCU 可通过 I²C 串行接口通 信,芯片支持低功耗模式。 1.1 特性 1.1.1 安全性 — 高性能防复制保护集成电路 — SHA-256 加密算法认证 — 一次性可编程单元 1.1.2 存储器 — 提供用于写入用户自定义的 EEPROM 单元 1.1.3 外部设备特性 — 提供 I²C 外部总线接口,器件地址为 0x68。 支持标准模式 100Kbit/s,快速模式 400Kbit/s 的数据传输 — 独立看门狗定时器,溢出周期用户可自定义 1.1.4 特殊功能 — 内置 POR 电路,可监控控制器及存储体的供电状态,对其进行复位 — 唯一对应的用户 ID 1.1.5 工作电压 — 提供单独的 3.3V 电源,内置 LDO 实现 3.3V 转 1.8V — EEPROM 供电电压 1.8V Rev3.03 2017.8.24 7 / 39
RJGT102-Datasheet 1.1.6 封装 — SOP-8L,SOT23-6L 1.2 RJGT102 架构图 RJGT102 RST CRG SHA-256 C 2 I Control EEPROM_CTRL WDOG I2C SCL SDA VCC GND 图 1-1 架构图 RJGT102 内部包括模拟模块(LDO,POR 和 OSC),EEPROM 模块和数字逻辑模块等,控制 引擎是其控制中心。RJGT102 芯片包含指令寄存器、源地址寄存器、目的地址寄存器等,该 芯片根据指令寄存器的值进行译码,进行 SHA-256 运算和搬移等操作,完成认证加密工作。 1.3 引脚配置 1.3.1 SOP-8L 引脚配置 NC 1 NC 2 RST 3 GND 4 RJGT102 8 VCC 7 NC 6 SCL 5 SDA Rev3.03 2017.8.24 8 / 39
