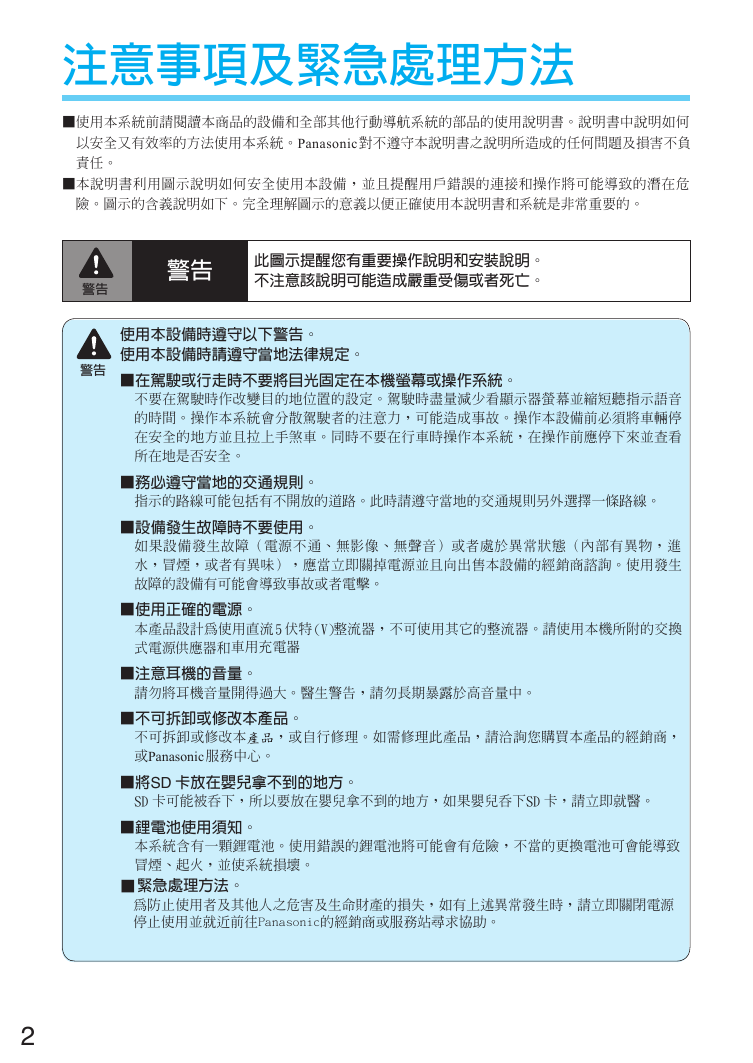

注意事項及緊急處理方法 ■使用本系統前請閱讀本商品的設備和全部其他行動導航系統的部品的使用說明書。說明書中說明如何以安全又有效率的方法使用本系統。Panasonic 對不遵守本說明書之說明所造成的任何問題及損害不負責任。 ■本說明書利用圖示說明如何安全使用本設備，並且提醒用戶錯誤的連接和操作將可能導致的潛在危險。圖示的含義說明如下。完全理解圖示的意義以便正確使用本說明書和系統是非常重要的。警告警告警告此圖示提醒您有重要操作說明和安裝說明。不注意該說明可能造成嚴重受傷或者死亡。使用本設備時遵守以下警告。使用本設備時請遵守當地法律規定。 ■在駕駛或行走時不要將目光固定在本機螢幕或操作系統。不要在駕駛時作改變目的地位置的設定。駕駛時盡量減少看顯示器螢幕並縮短聽指示語音的時間。操作本系統會分散駕駛者的注意力，可能造成事故。操作本設備前必須將車輛停在安全的地方並且拉上手煞車。同時不要在行車時操作本系統，在操作前應停下來並查看所在地是否安全。 ■務必遵守當地的交通規則。指示的路線可能包括有不開放的道路。此時請遵守當地的交通規則另外選擇一條路線。 ■設備發生故障時不要使用。如果設備發生故障（電源不通、無影像、無聲音）或者處於異常狀態（內部有異物，進水，冒煙，或者有異味），應當立即關掉電源並且向出售本設備的經銷商諮詢。使用發生故障的設備有可能會導致事故或者電擊。 ■使用正確的電源。本產品設計為使用直流 5 伏特 (V)整流器，不可使用其它的整流器。請使用本機所附的交換式電源供應器和車用充電器。 ■注意耳機的音量。請勿將耳機音量開得過大。醫生警告，請勿長期暴露於高音量中。 ■不可拆卸或修改本產品。不可拆卸或修改本產品，或自行修理。如需修理此產品，請洽詢您購買本產品的經銷商，或Panasonic 服務中心。 ■將SD 卡放在嬰兒拿不到的地方。 SD 卡可能被吞下，所以要放在嬰兒拿不到的地方，如果嬰兒吞下SD 卡，請立即就醫。 ■鋰電池使用須知。本系統含有一顆鋰電池。使用錯誤的鋰電池將可能會有危險，不當的更換電池可會能導致冒煙、起火，並使系統損壞。 ■緊急處理方法。為防止使用者及其他人之危害及生命財產的損失，如有上述異常發生時，請立即關閉電源停止使用並就近前往Panasonic的經銷商或服務站尋求協助。 2

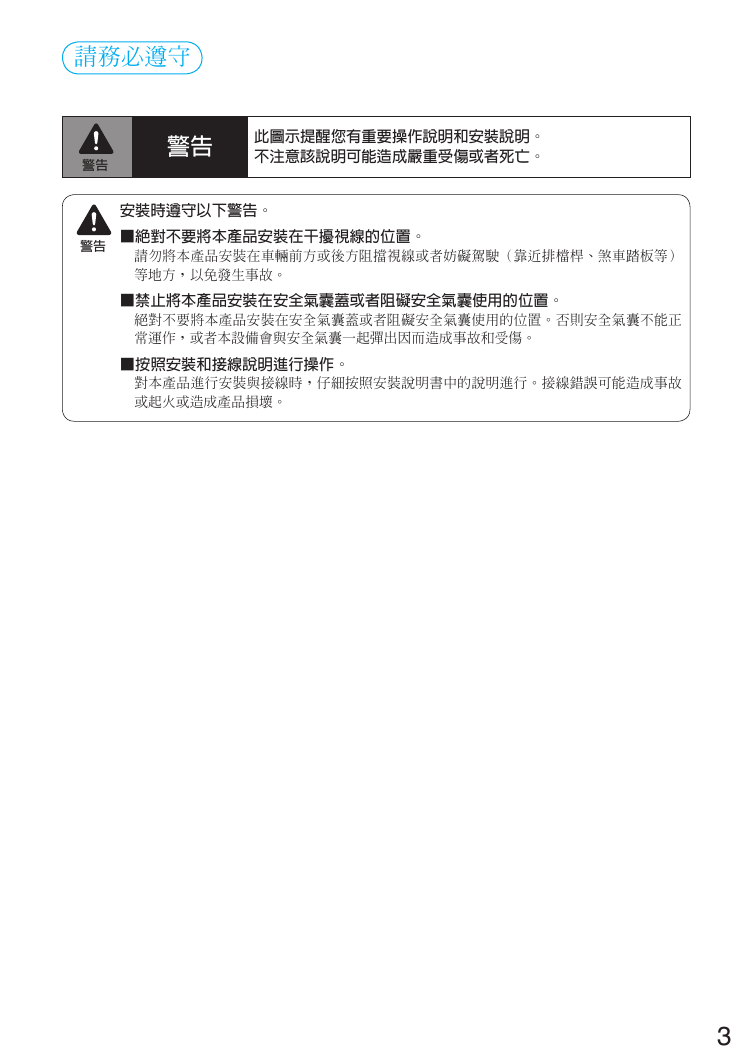

請務必遵守警告警告警告此圖示提醒您有重要操作說明和安裝說明。不注意該說明可能造成嚴重受傷或者死亡。安裝時遵守以下警告。 ■絕對不要將本產品安裝在干擾視線的位置。請勿將本產品安裝在車輛前方或後方阻擋視線或者妨礙駕駛（靠近排檔桿、煞車踏板等）等地方A以免發生事故。 ■禁止將本產品安裝在安全氣囊蓋或者阻礙安全氣囊使用的位置。絕對不要將本產品安裝在安全氣囊蓋或者阻礙安全氣囊使用的位置。否則安全氣囊不能正常運作，或者本設備會與安全氣囊一起彈出因而造成事故和受傷。 ■按照安裝和接線說明進行操作。對本產品進行安裝與接線時，仔細按照安裝說明書中的說明進行。接線錯誤可能造成事故或起火或造成產品損壞。

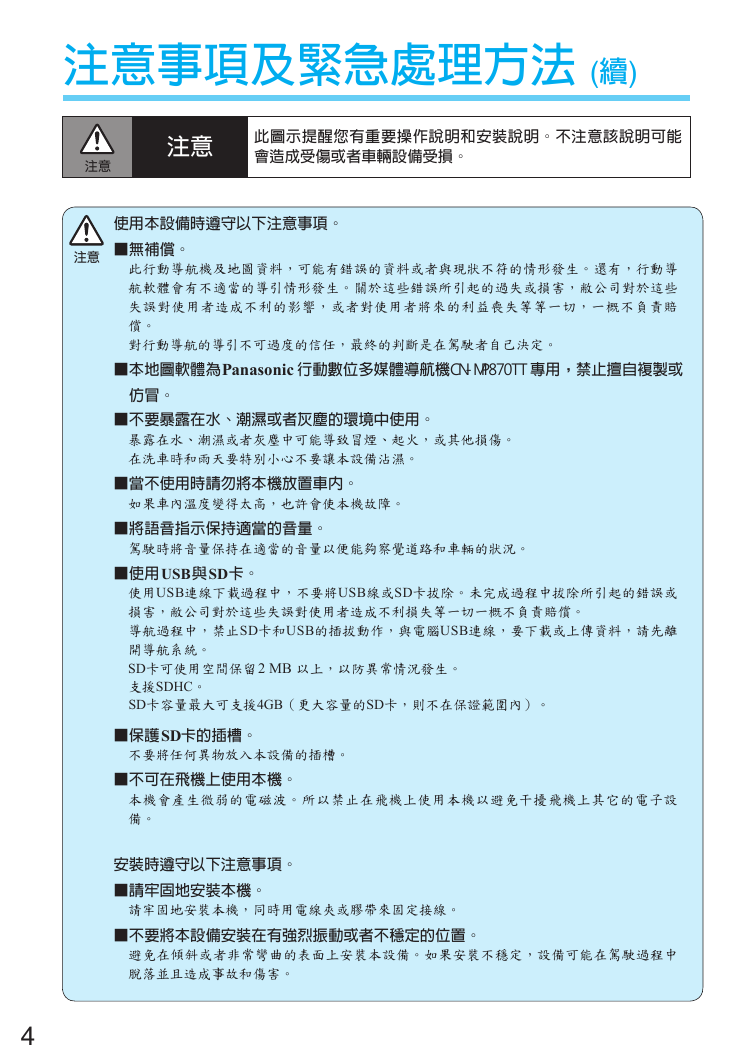

注意事項及緊急處理方法 (續) 注意注意注意此圖示提醒您有重要操作說明和安裝說明。不注意該說明可能會造成受傷或者車輛設備受損。使用本設備時遵守以下注意事項。 ■無補償。此行動導航機及地圖資料，可能有錯誤的資料或者與現狀不符的情形發生。還有，行動導航軟體會有不適當的導引情形發生。關於這些錯誤所引起的過失或損害，敝公司對於這些失誤對使用者造成不利的影響，或者對使用者將來的利益喪失等等一切，一概不負責賠償。對行動導航的導引不可過度的信任，最終的判斷是在駕駛者自己決定。 ■本地圖軟體為Panasonic 行動數位多媒體導航機CN-MP870TT 專用，禁止擅自複製或仿冒。 ■不要暴露在水、潮濕或者灰塵的環境中使用。暴露在水、潮濕或者灰塵中可能導致冒煙、起火，或其他損傷。在洗車時和雨天要特別小心不要讓本設備沾濕。 ■當不使用時請勿將本機放置車內。如果車內溫度變得太高，也許會使本機故障。 ■將語音指示保持適當的音量。駕駛時將音量保持在適當的音量以便能夠察覺道路和車輛的狀況。 ■使用USB與SD卡。使用USB連線下載過程中，不要將USB線或SD卡拔除。未完成過程中拔除所引起的錯誤或損害，敝公司對於這些失誤對使用者造成不利損失等一切一概不負責賠償。導航過程中，禁止SD卡和USB的插拔動作，與電腦USB連線，要下載或上傳資料，請先離開導航系統。 SD卡可使用空間保留2 MB 以上，以防異常情況發生。支援SDHC。 SD卡容量最大可支援4GB（更大容量的SD卡，則不在保證範圍內）。 ■保護SD卡的插槽。不要將任何異物放入本設備的插槽。 ■不可在飛機上使用本機。本機會產生微弱的電磁波。所以禁止在飛機上使用本機以避免干擾飛機上其它的電子設備。安裝時遵守以下注意事項。 ■請牢固地安裝本機。請牢固地安裝本機，同時用電線夾或膠帶來固定接線。 ■不要將本設備安裝在有強烈振動或者不穩定的位置。避免在傾斜或者非常彎曲的表面上安裝本設備。如果安裝不穩定，設備可能在駕駛過程中脫落並且造成事故和傷害。

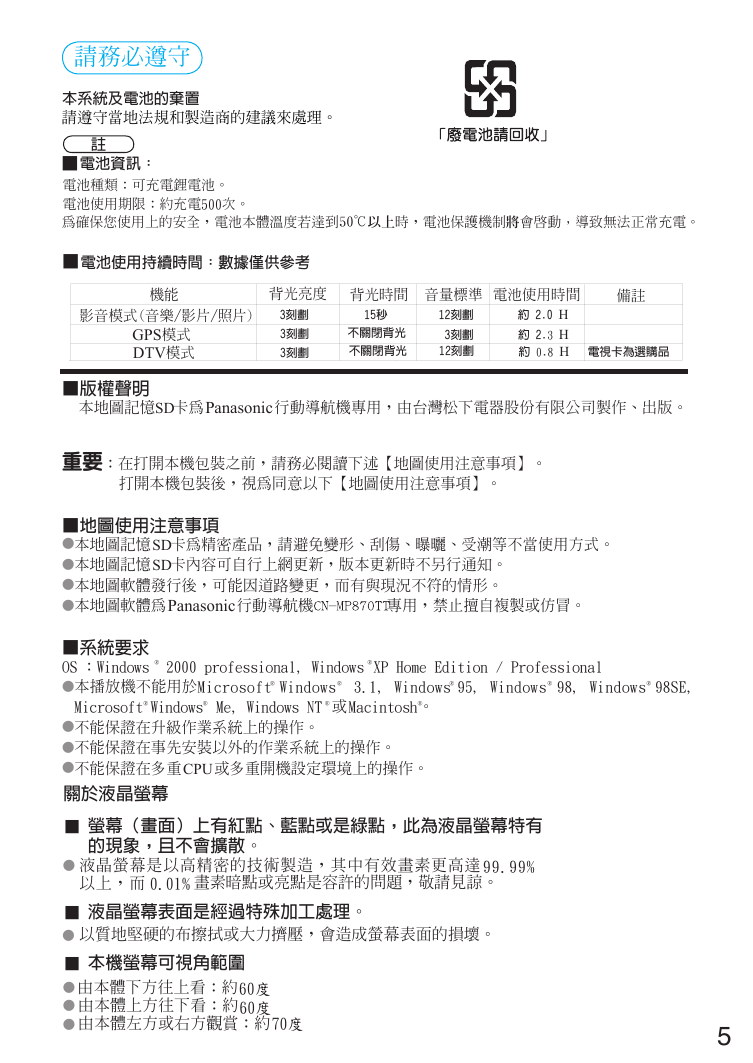

請務必遵守本系統及電池的棄置請遵守當地法規和製造商的建議來處理。註　電池資訊： ■ 電池種類：可充電鋰電池。電池使用期限：約充電500次。為確保您使用上的安全，電池本體溫度若達到50℃以上時，電池保護機制將會啟動，導致無法正常充電。 ■ 電池使用持續時間：數據僅供參考機能背光亮度背光時間音量標準影音模式(音樂/影片/照片) GPS模式 DTV模式 3刻劃 3刻劃 3刻劃 15秒不關閉背光不關閉背光 12刻劃 3刻劃 12刻劃電池使用時間約 2.0 H 約 2.3 H 約 0.8 H 備註電視卡為選購品 ■版權聲明本地圖記憶SD卡為Panasonic行動導航機專用，由台灣松下電器股份有限公司製作、出版。重要：在打開本機包裝之前，請務必閱讀下述【地圖使用注意事項】。打開本機包裝後，視為同意以下【地圖使用注意事項】。 ■地圖使用注意事項 ●本地圖記憶SD卡為精密產品，請避免變形、刮傷、曝曬、受潮等不當使用方式。 ●本地圖記憶SD卡內容可自行上網更新，版本更新時不另行通知。 ●本地圖軟體發行後，可能因道路變更，而有與現況不符的情形。 ●本地圖軟體為Panasonic行動導航機專用，禁止擅自複製或仿冒。 ■系統要求 OS ：Windows ® 2000 professional, Windows ® XP Home Edition / Professional ●本播放機不能用於Microsoft® Windows ® 3.1, Windows® 95, Windows ® 98, Windows® 98SE, Microsoft® Windows® Me, Windows NT ® 或Macintosh®。 ●不能保證在升級作業系統上的操作。 ●不能保證在事先安裝以外的作業系統上的操作。 ●不能保證在多重CPU或多重開機設定環境上的操作。關於液晶螢幕 ■ 螢幕（畫面）上有紅點、藍點或是綠點，此為液晶螢幕特有 ● 的現象，且不會擴散。液晶螢幕是以高精密的技術製造，其中有效畫素更高達 99.99% 以上，而 0.01% 畫素暗點或亮點是容許的問題，敬請見諒。 ■ 液晶螢幕表面是經過特殊加工處理。 ● 以質地堅硬的布擦拭或大力擠壓，會造成螢幕表面的損壞。 ■ 本機螢幕可視角範圍 ● ● ● 由本體下方往上看：約60度由本體上方往下看：約60度由本體左方或右方觀賞：約70度 5

Panasonic歡迎您參加我們不斷成長的電器產品用戶大家庭。我們相信本產品會帶給您許多快樂。我們的良好聲譽是建立在精密的電子和機械工藝上的，我們的產品是經過精心挑選的零件生產並且由以自己工作為榮的人員所組裝的。一旦您發現了我們傾注在產品中的品質、可靠性和價值，您也會因成為我們大家庭的一員而驕傲。特點 ■ 行動導航機同時具備播放MP3/WMA/WMV檔案的功能並可作相片瀏覽器。在車內或行走時可用的高精確度的可攜式導航系統。 SD卡內的MP3/WMA/WMV資料可被播放。支援MP3 ID3和WMA標記，支援播放清單。配備相片瀏覽器。可在本機上瀏覽相片檔案（支援JPG檔案格式） ■可攜式行動導航機（見第24頁）配備GPS 系統，可將本機當作行動導航系統。 ■有3D效果的SQ（Sound Quality：音質）功能支援4種音場（搖滾、爵士、古典、流行）等化器和 3D 效果功能。 ■ 7 英吋TFT液晶（LCD, Liquid Crystal Display）顯示螢幕可展現絕佳品質的影像和極美的色彩顯示。 ■圖形使用者介面（GUI, Graphic User Interface）的觸控面板在GUI 系統下以彩色的符號來顯示不同的指示，以便於觀看、享受和操作。 ■圖像瀏覽器功能（見第78頁）可從PC 內輸入JPG 格式的圖像，你可以在本機上以真實色彩瀏覽這些輸入的檔案。 ■供外接使用的延伸接頭一個迷你USB接頭　使用USB 連接線和應用軟體可以直接將本機和PC 連接。並且將音樂圖像等資料輸出至本機，也可以直接管理本機的記憶體。 ■ 語音導引機能可以選擇國語或台語選擇台語時，無法播報路名等語音服務。註 ●可以顯示的圖像尺寸有所限制。（見第79頁）液晶螢幕 ●不可用力撞擊面板。 ●操作溫度範圍：0℃至40℃。　當溫度極冷或很熱時，顯現的圖像也許會不清楚或移動很慢，圖像移動也似乎不同步，這並不是故障或有問題。 ●為保護液晶螢幕，不使用時請避免陽光直射。 ●忽然改變車內溫度，譬如打開車內冷氣或暖氣，會導致凝結而有水滴產生，因此面板也許不能正常工作，在此現象發生時請勿使用本機。請靜置至水氣消失後再重新開始使用。 6

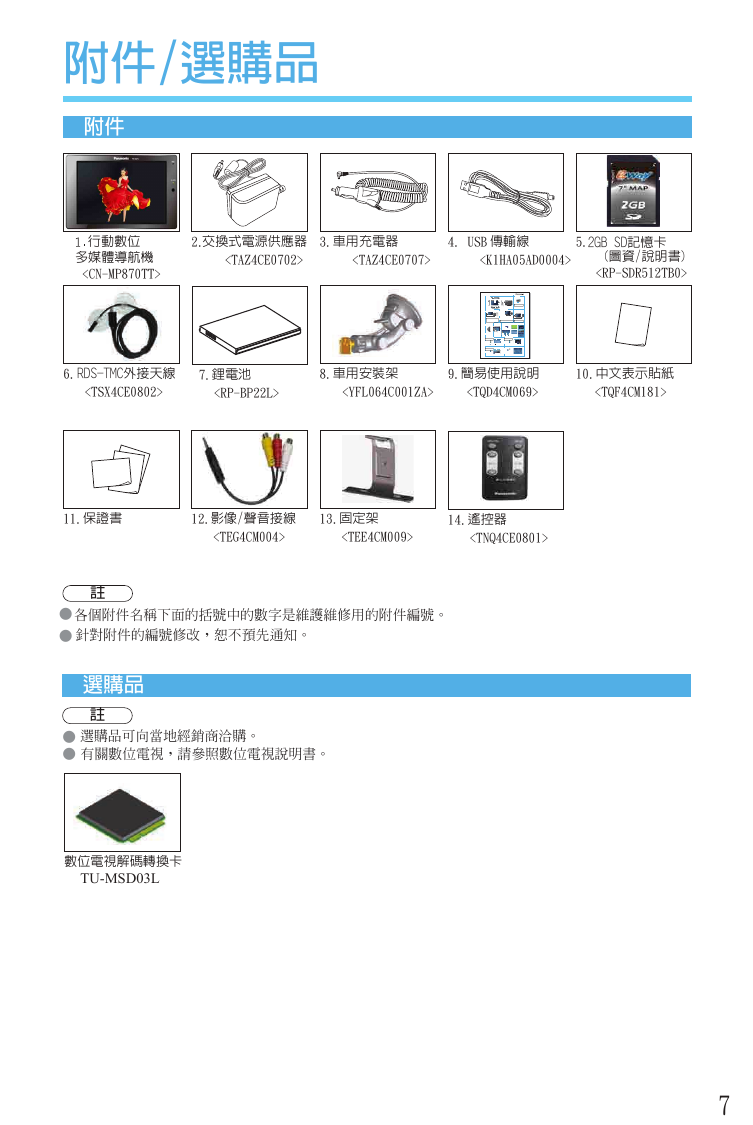

附件/選購品附件行動數位多媒體導航機 2. 交換式電源供應器 3.車用充電器 4. USB 傳輸線 5.2GB SD記憶卡 (圖資/說明書) 6.RDS-TMC外接天線 7.鋰電池 8.車用安裝架

9.簡易使用說明 10.中文表示貼紙 1 11.保證書 12.影像/聲音接線 13.固定架 14.遙控器註 ● 各個附件名稱下面的括號中的數字是維護維修用的附件編號。 ● 針對附件的編號修改，恕不預先通知。選購品選購品註 ● 選購品可向當地經銷商洽購。 ● 有關數位電視，請參照數位電視說明書。數位電視解碼轉換卡 TU-MSD03L 7

名稱及功能外接 DTV 天線接頭接頭) 電源鈕 SD卡插槽 ( 見第14 頁 ) 外接 DTV 天線接頭接頭) 直流電源接頭 USB迷你接頭觸控式液晶螢幕內藏式麥克風電源燈遙控接收器 (見第9頁) 光源接收器 (見第18頁) 外接GPS 天線接頭 (MMCX接頭) AV IN接頭 (Ø3.5mm) AUDIO OUT接頭 (Ø3.5mm) 內部伸縮天線內藏式喇叭電源主開關 → 15頁 ( 見第 ) 內部伸縮天線電池蓋內藏式喇叭內藏式電視卡蓋 ON/OFF開關觸控面板的注意事項操作前 ● 請先清潔觸控面板。(見第115頁清潔注意事項) 操作中 ● 僅可使用液晶專用觸控筆或手指進行操作。 ● 觸壓面板時不可太用力。 ● 不可用尖銳指甲或其它堅硬且尖銳的物品來刮傷面板。 ● 不可使用書寫用的筆或其它尖銳物品來操作觸控面板。 ● 不可撞擊 LCD 面板。 → 不遵守上述事項也許會損壞或打破觸控面板表面的玻璃。 8
