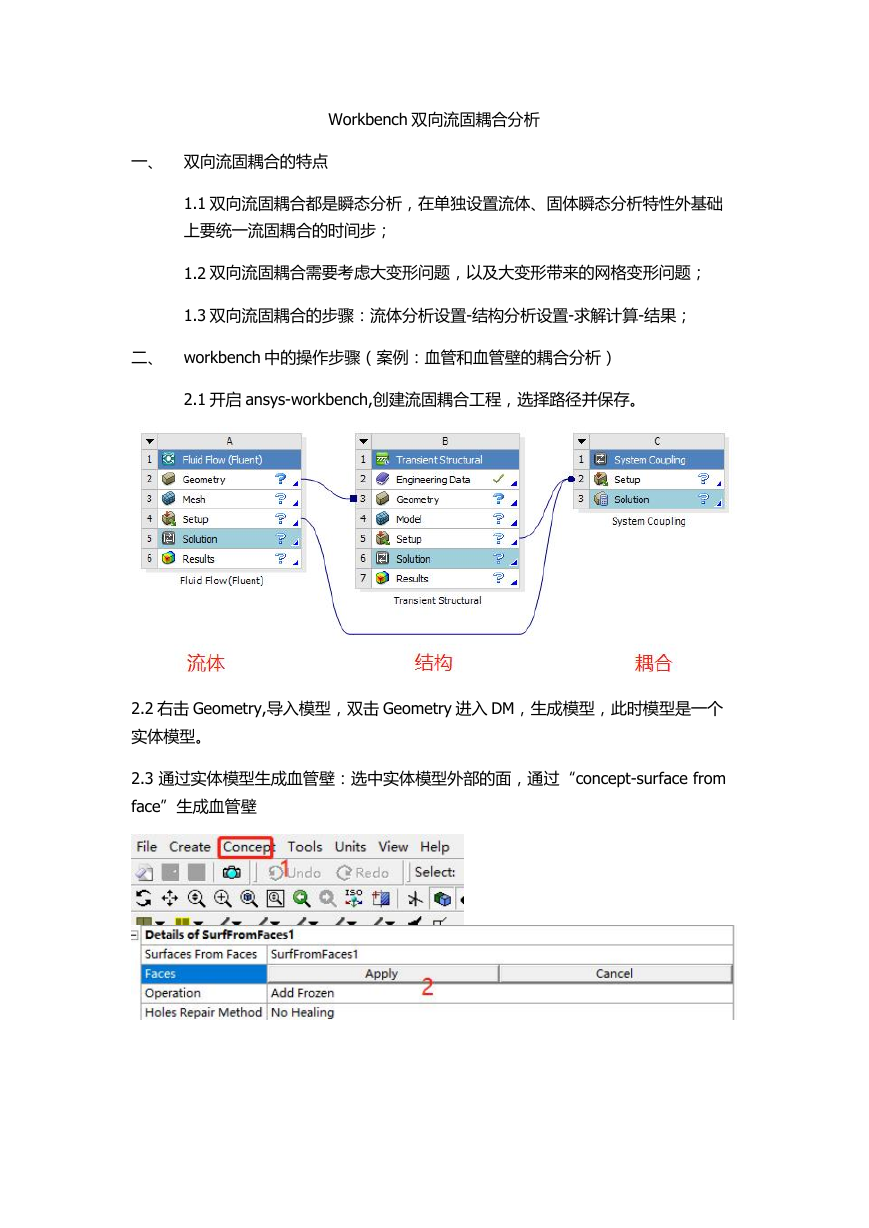

Workbench 双向流固耦合分析 一、 双向流固耦合的特点 1.1 双向流固耦合都是瞬态分析,在单独设置流体、固体瞬态分析特性外基础 上要统一流固耦合的时间步; 1.2 双向流固耦合需要考虑大变形问题,以及大变形带来的网格变形问题; 1.3 双向流固耦合的步骤:流体分析设置-结构分析设置-求解计算-结果; 二、 workbench 中的操作步骤(案例:血管和血管壁的耦合分析) 2.1 开启 ansys-workbench,创建流固耦合工程,选择路径并保存。 2.2 右击 Geometry,导入模型,双击 Geometry 进入 DM,生成模型,此时模型是一个 实体模型。 2.3 通过实体模型生成血管壁:选中实体模型外部的面,通过“concept-surface from face”生成血管壁

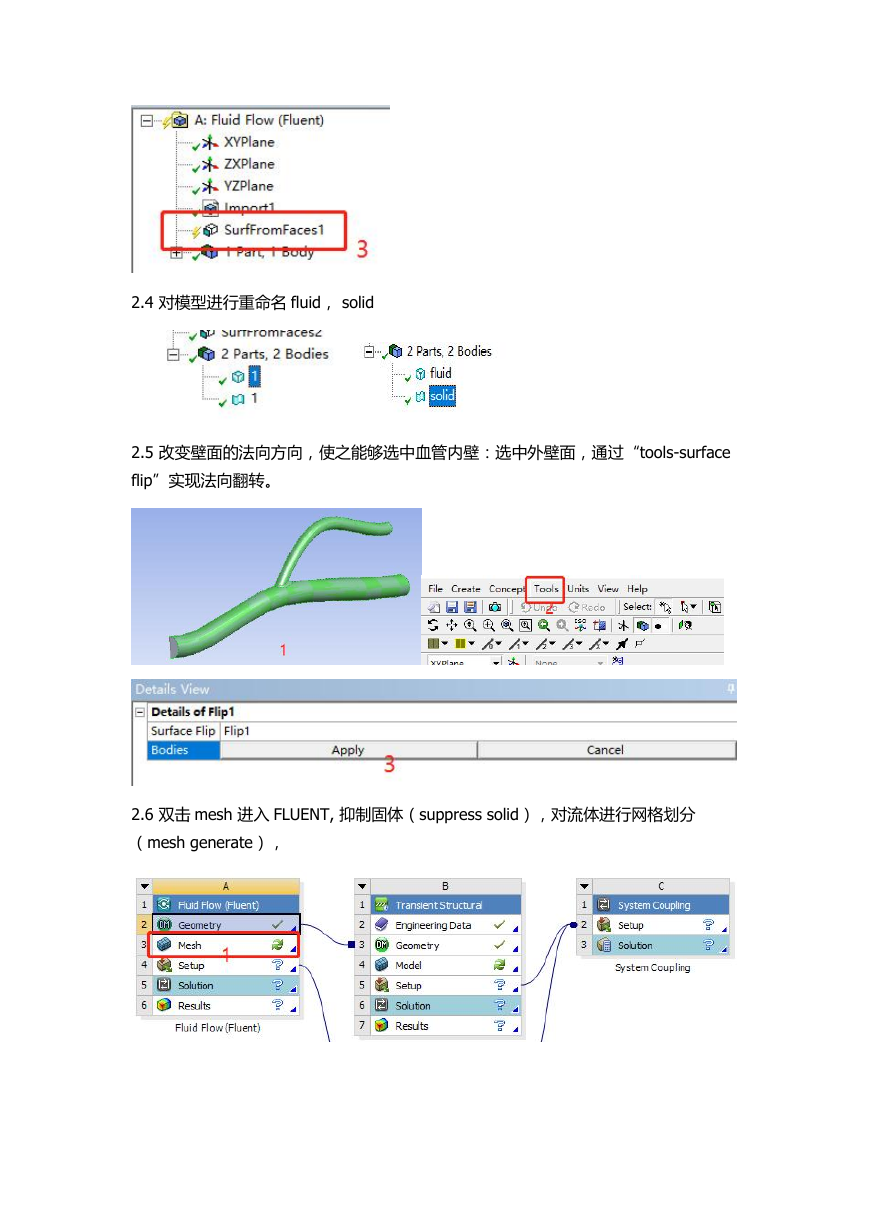

2.4 对模型进行重命名 fluid, solid 2.5 改变壁面的法向方向,使之能够选中血管内壁:选中外壁面,通过“tools-surface flip”实现法向翻转。 2.6 双击 mesh 进入 FLUENT, 抑制固体(suppress solid),对流体进行网格划分 (mesh generate),

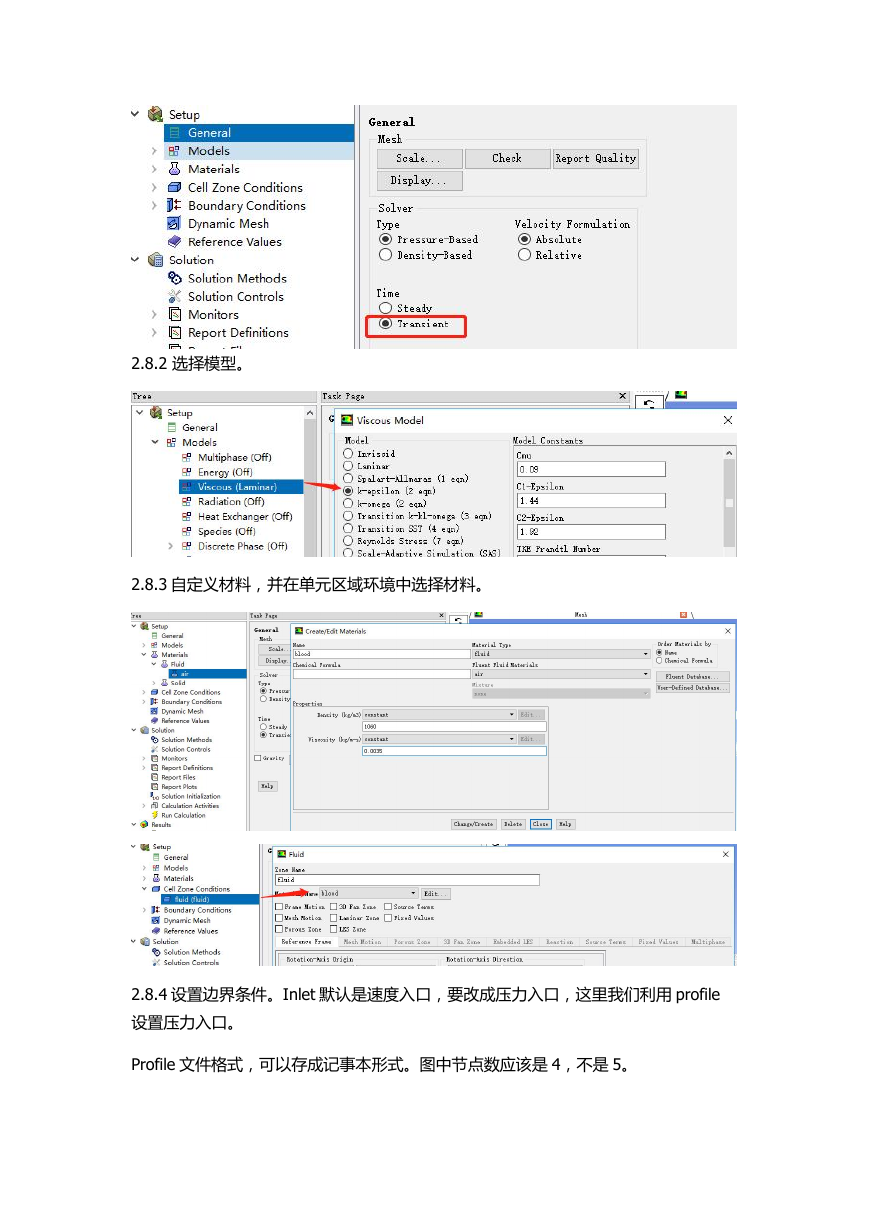

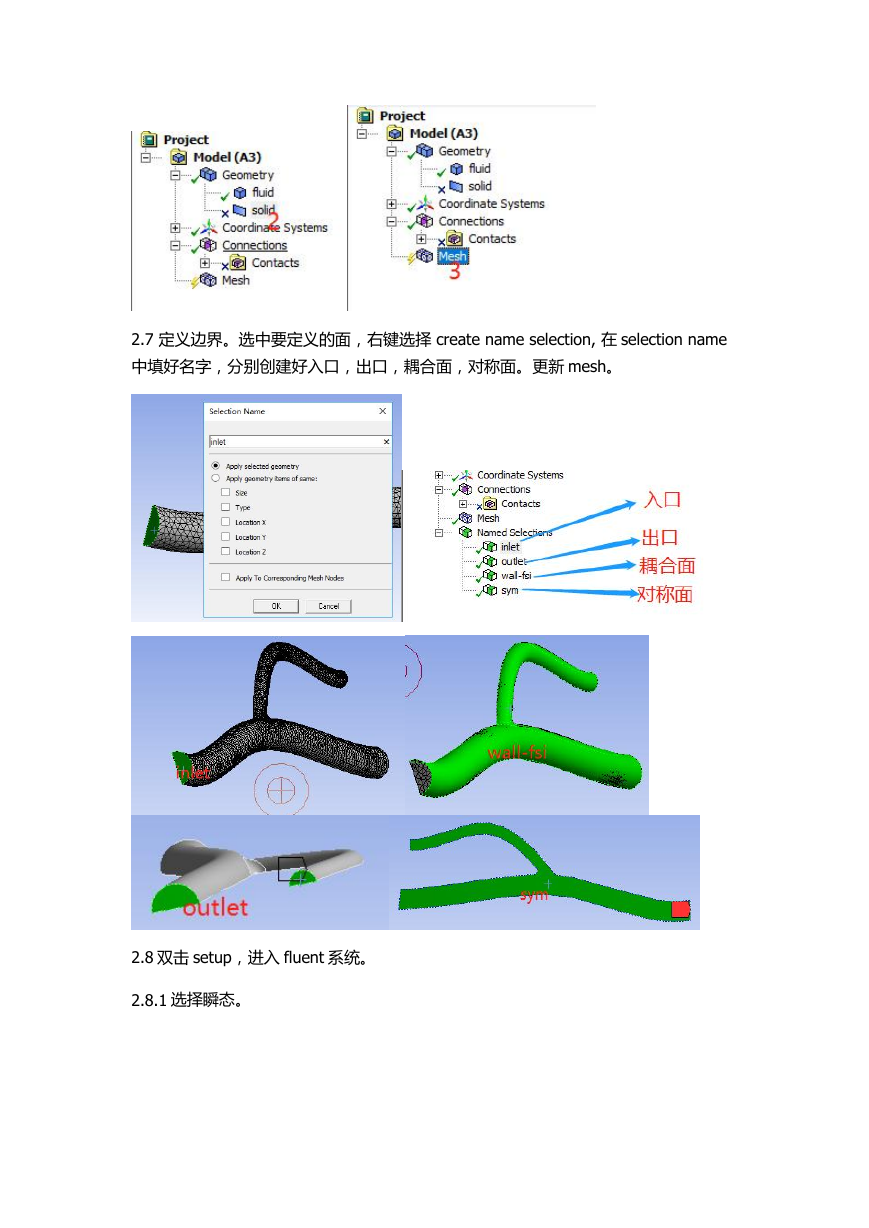

2.7 定义边界。选中要定义的面,右键选择 create name selection, 在 selection name 中填好名字,分别创建好入口,出口,耦合面,对称面。更新 mesh。 2.8 双击 setup,进入 fluent 系统。 2.8.1 选择瞬态。

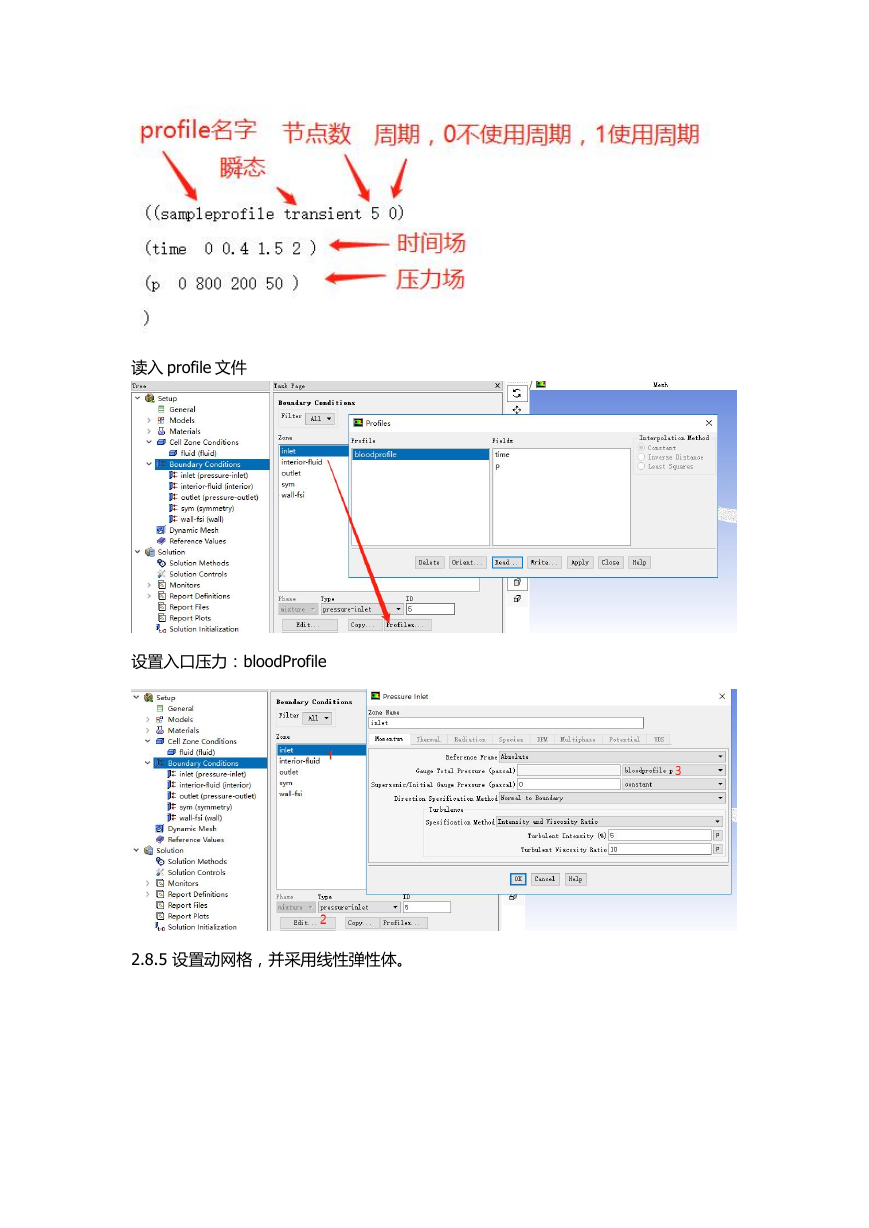

2.8.2 选择模型。 2.8.3 自定义材料,并在单元区域环境中选择材料。 2.8.4 设置边界条件。Inlet 默认是速度入口,要改成压力入口,这里我们利用 profile 设置压力入口。 Profile 文件格式,可以存成记事本形式。图中节点数应该是 4,不是 5。

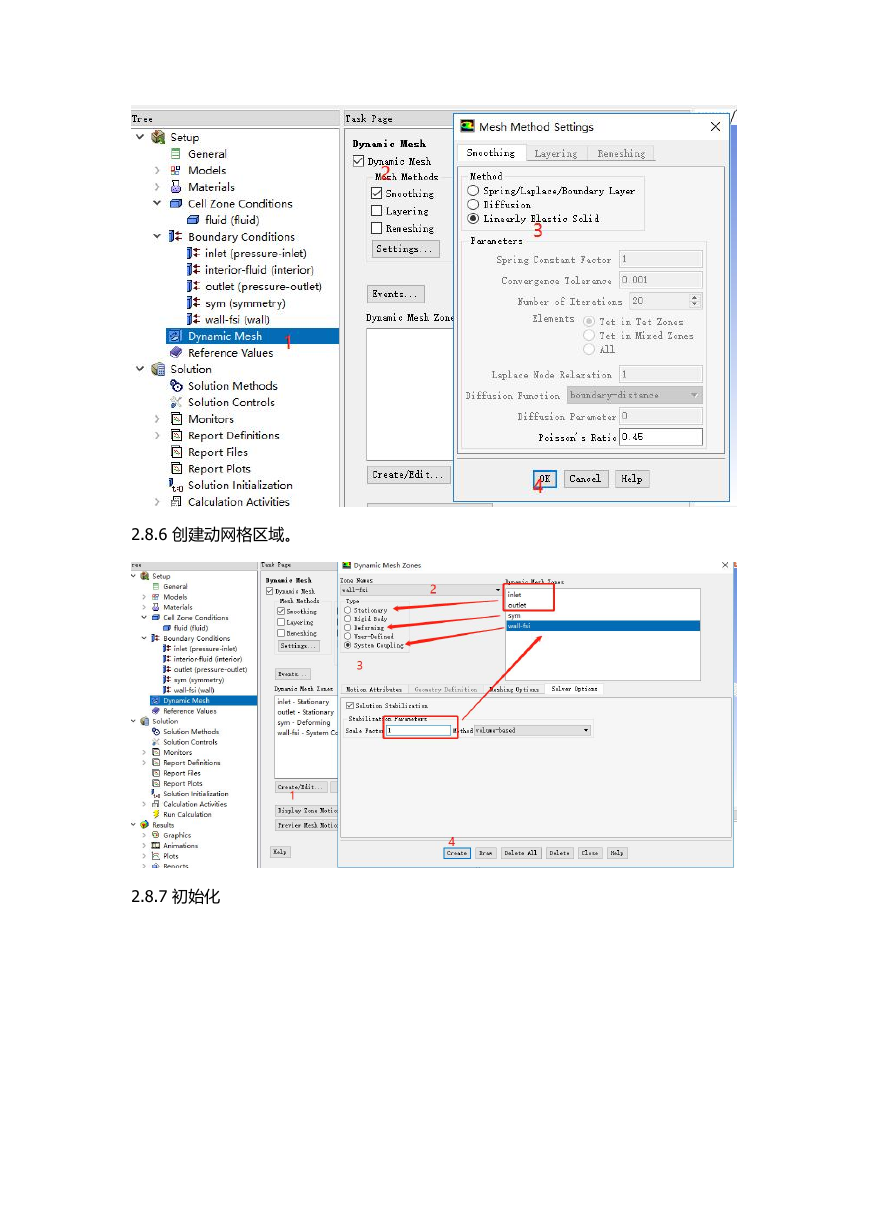

读入 profile 文件 设置入口压力:bloodProfile 2.8.5 设置动网格,并采用线性弹性体。

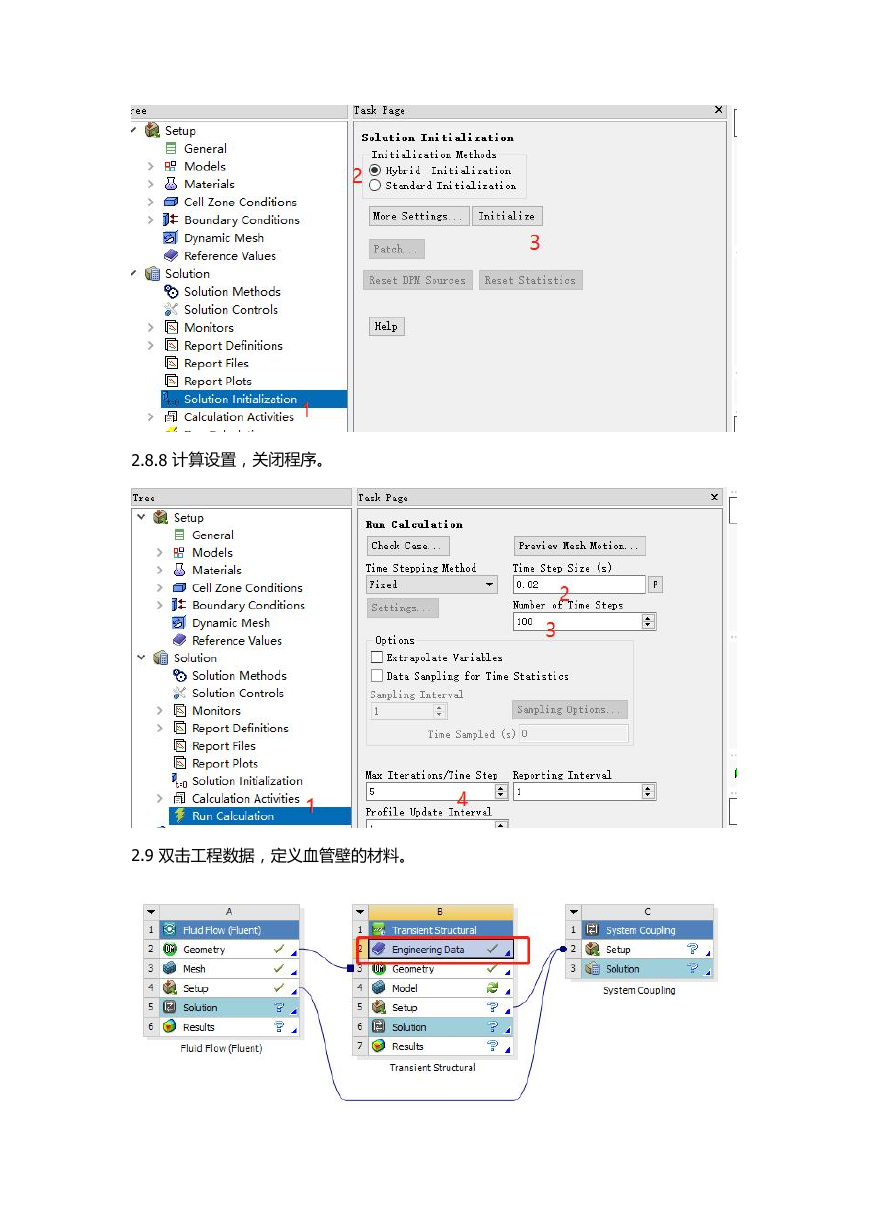

2.8.6 创建动网格区域。 2.8.7 初始化

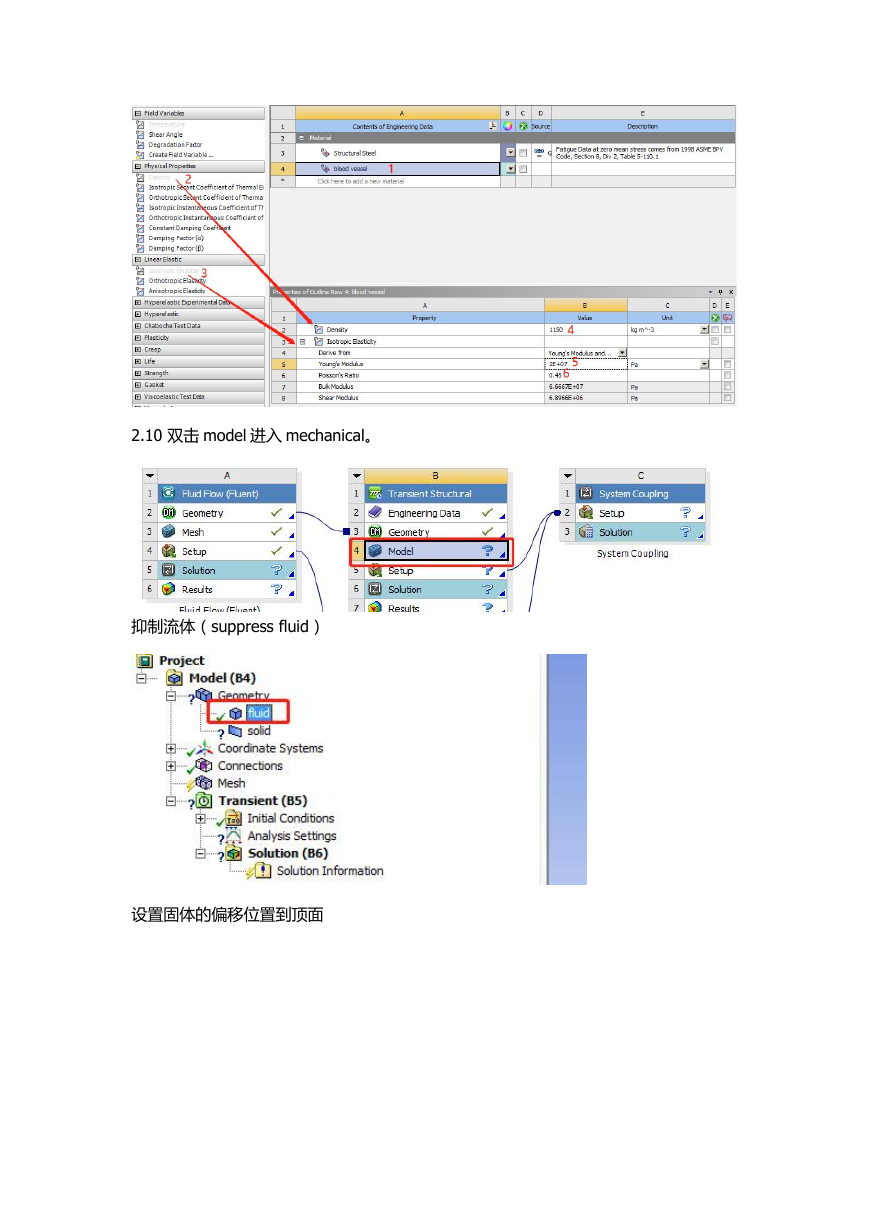

2.8.8 计算设置,关闭程序。 2.9 双击工程数据,定义血管壁的材料。
2.10 双击 model 进入 mechanical。 抑制流体(suppress fluid) 设置固体的偏移位置到顶面
