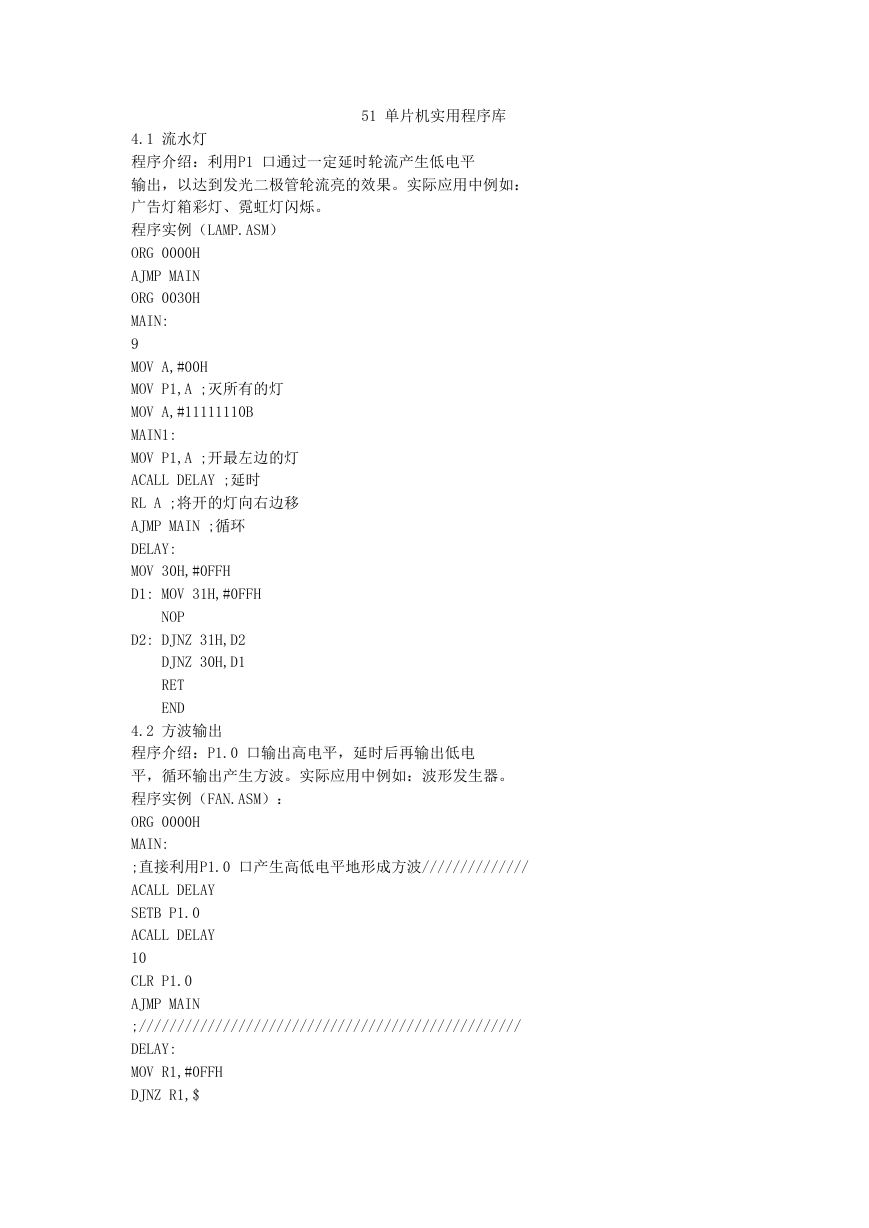

51 单片机实用程序库 4.1 流水灯 程序介绍:利用P1 口通过一定延时轮流产生低电平 输出,以达到发光二极管轮流亮的效果。实际应用中例如: 广告灯箱彩灯、霓虹灯闪烁。 程序实例(LAMP.ASM) ORG 0000H AJMP MAIN ORG 0030H MAIN: 9 MOV A,#00H MOV P1,A ;灭所有的灯 MOV A,#11111110B MAIN1: MOV P1,A ;开最左边的灯 ACALL DELAY ;延时 RL A ;将开的灯向右边移 AJMP MAIN ;循环 DELAY: MOV 30H,#0FFH D1: MOV 31H,#0FFH NOP D2: DJNZ 31H,D2 DJNZ 30H,D1 RET END 4.2 方波输出 程序介绍:P1.0 口输出高电平,延时后再输出低电 平,循环输出产生方波。实际应用中例如:波形发生器。 程序实例(FAN.ASM): ORG 0000H MAIN: ;直接利用P1.0 口产生高低电平地形成方波////////////// ACALL DELAY SETB P1.0 ACALL DELAY 10 CLR P1.0 AJMP MAIN ;////////////////////////////////////////////////// DELAY: MOV R1,#0FFH DJNZ R1,$

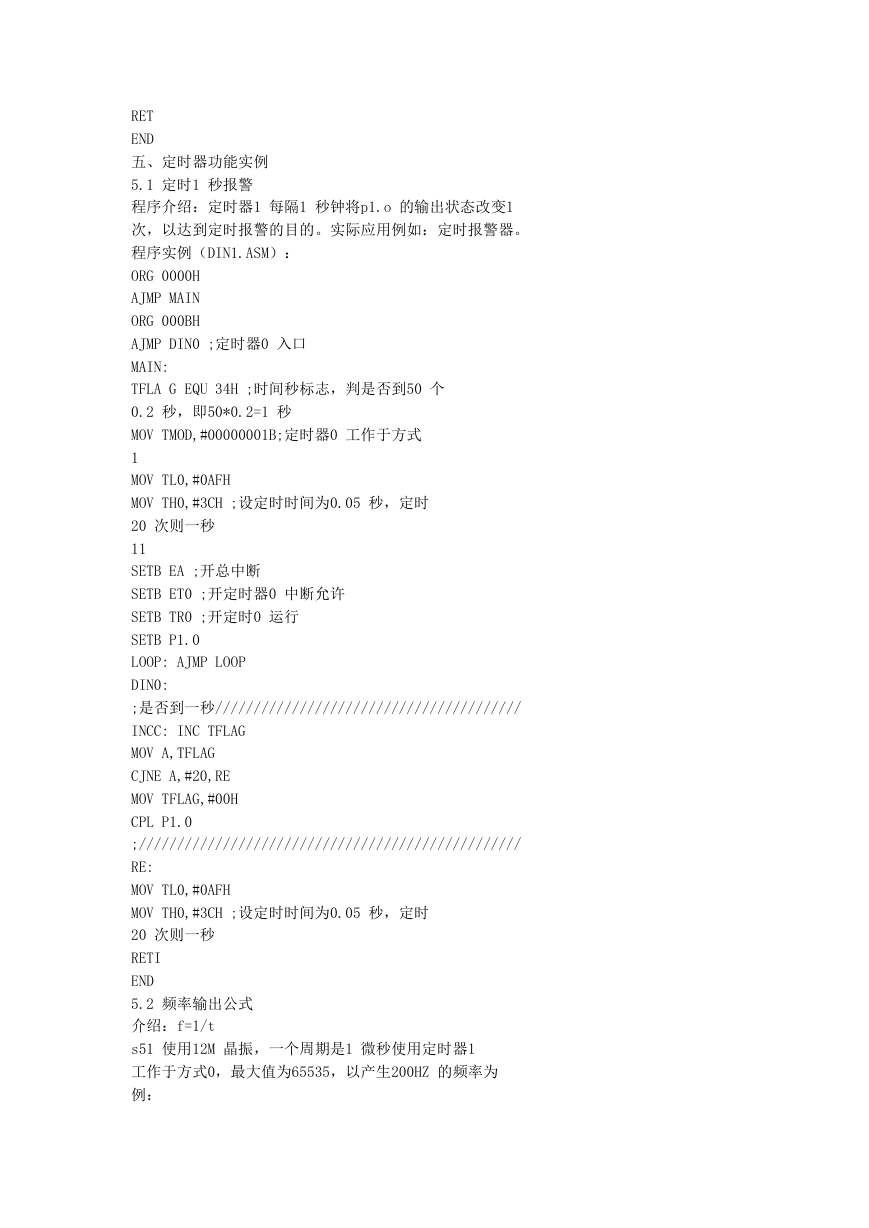

RET END 五、定时器功能实例 5.1 定时1 秒报警 程序介绍:定时器1 每隔1 秒钟将p1.o 的输出状态改变1 次,以达到定时报警的目的。实际应用例如:定时报警器。 程序实例(DIN1.ASM): ORG 0000H AJMP MAIN ORG 000BH AJMP DIN0 ;定时器0 入口 MAIN: TFLA G EQU 34H ;时间秒标志,判是否到50 个 0.2 秒,即50*0.2=1 秒 MOV TMOD,#00000001B;定时器0 工作于方式 1 MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒,定时 20 次则一秒 11 SETB EA ;开总中断 SETB ET0 ;开定时器0 中断允许 SETB TR0 ;开定时0 运行 SETB P1.0 LOOP: AJMP LOOP DIN0: ;是否到一秒//////////////////////////////////////// INCC: INC TFLAG MOV A,TFLAG CJNE A,#20,RE MOV TFLAG,#00H CPL P1.0 ;////////////////////////////////////////////////// RE: MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒,定时 20 次则一秒 RETI END 5.2 频率输出公式 介绍:f=1/t s51 使用12M 晶振,一个周期是1 微秒使用定时器1 工作于方式0,最大值为65535,以产生200HZ 的频率为 例:

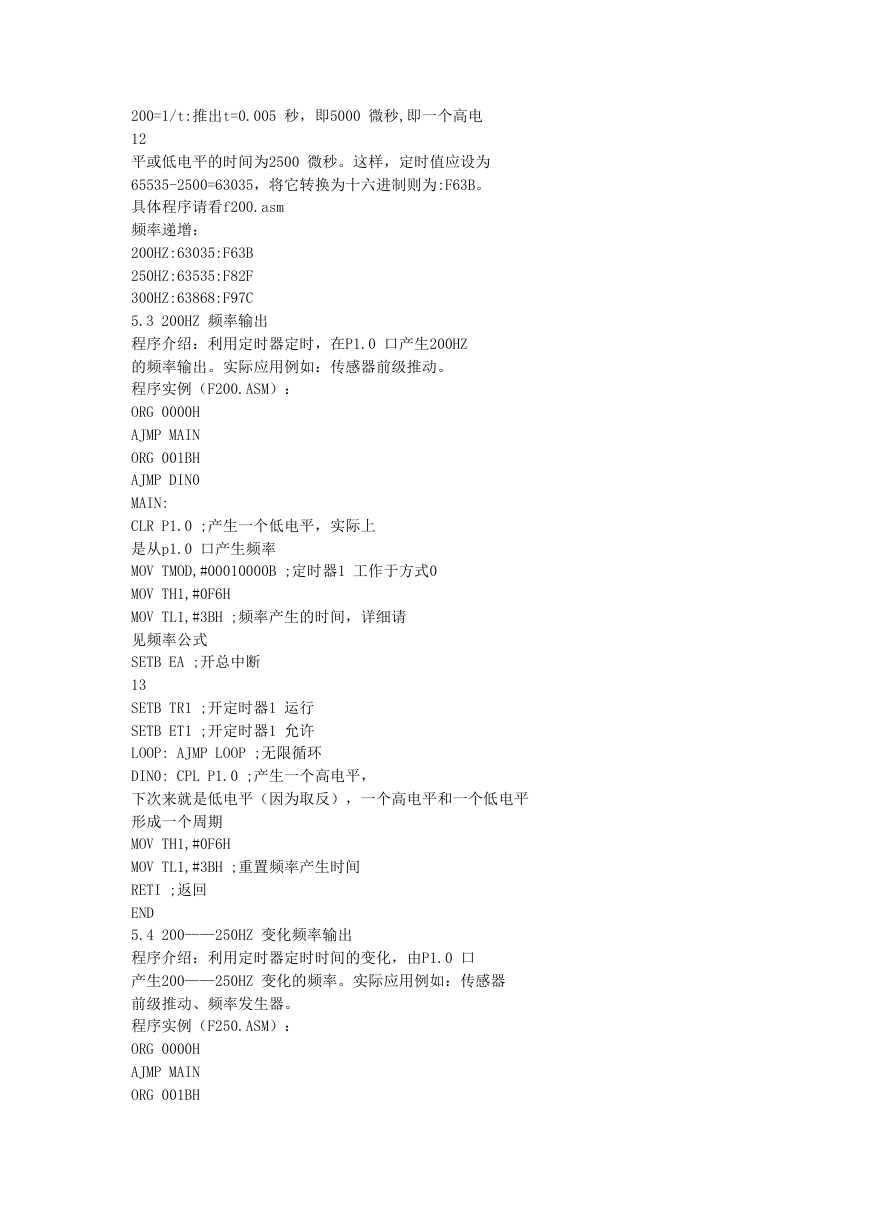

200=1/t:推出t=0.005 秒,即5000 微秒,即一个高电 12 平或低电平的时间为2500 微秒。这样,定时值应设为 65535-2500=63035,将它转换为十六进制则为:F63B。 具体程序请看f200.asm 频率递增: 200HZ:63035:F63B 250HZ:63535:F82F 300HZ:63868:F97C 5.3 200HZ 频率输出 程序介绍:利用定时器定时,在P1.0 口产生200HZ 的频率输出。实际应用例如:传感器前级推动。 程序实例(F200.ASM): ORG 0000H AJMP MAIN ORG 001BH AJMP DIN0 MAIN: CLR P1.0 ;产生一个低电平,实际上 是从p1.0 口产生频率 MOV TMOD,#00010000B ;定时器1 工作于方式0 MOV TH1,#0F6H MOV TL1,#3BH ;频率产生的时间,详细请 见频率公式 SETB EA ;开总中断 13 SETB TR1 ;开定时器1 运行 SETB ET1 ;开定时器1 允许 LOOP: AJMP LOOP ;无限循环 DIN0: CPL P1.0 ;产生一个高电平, 下次来就是低电平(因为取反),一个高电平和一个低电平 形成一个周期 MOV TH1,#0F6H MOV TL1,#3BH ;重置频率产生时间 RETI ;返回 END 5.4 200——250HZ 变化频率输出 程序介绍:利用定时器定时时间的变化,由P1.0 口 产生200——250HZ 变化的频率。实际应用例如:传感器 前级推动、频率发生器。 程序实例(F250.ASM): ORG 0000H AJMP MAIN ORG 001BH

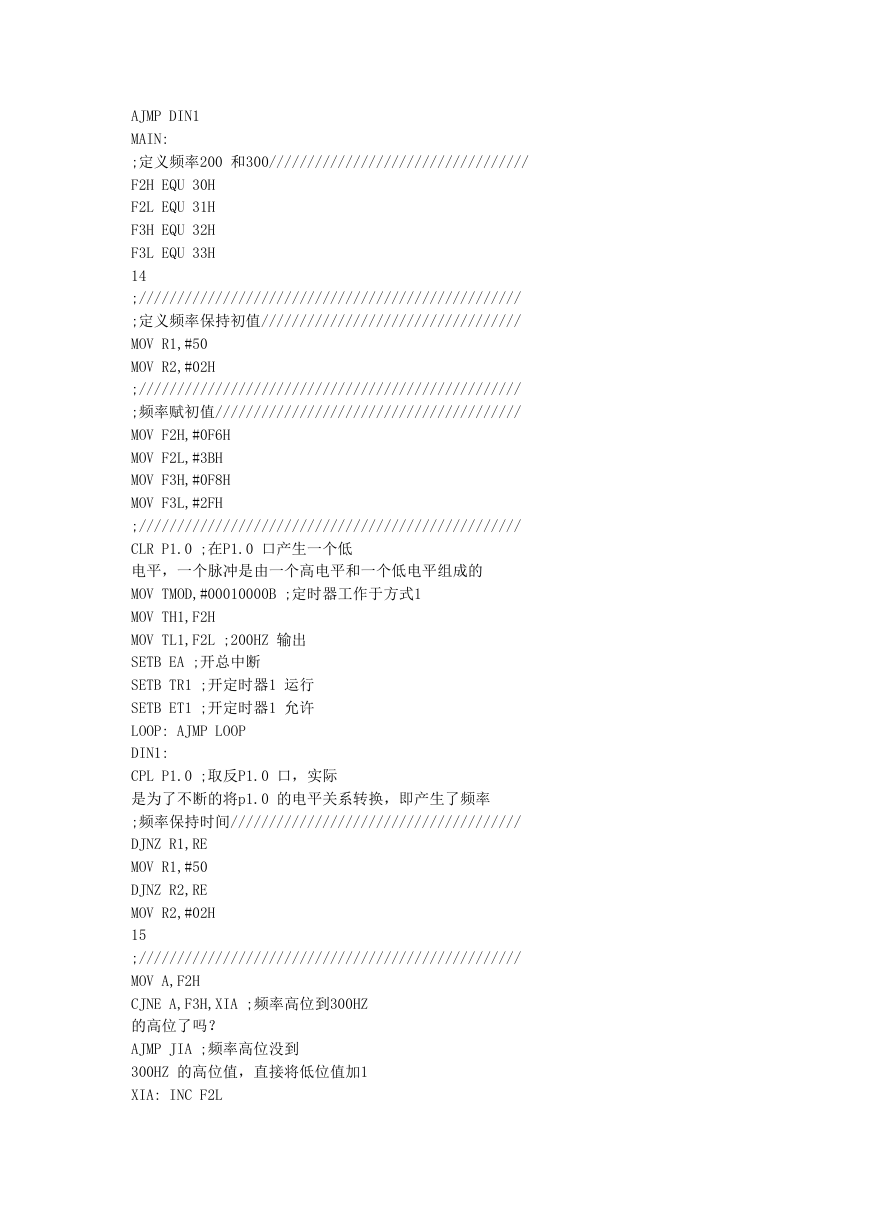

AJMP DIN1 MAIN: ;定义频率200 和300////////////////////////////////// F2H EQU 30H F2L EQU 31H F3H EQU 32H F3L EQU 33H 14 ;////////////////////////////////////////////////// ;定义频率保持初值////////////////////////////////// MOV R1,#50 MOV R2,#02H ;////////////////////////////////////////////////// ;频率赋初值//////////////////////////////////////// MOV F2H,#0F6H MOV F2L,#3BH MOV F3H,#0F8H MOV F3L,#2FH ;////////////////////////////////////////////////// CLR P1.0 ;在P1.0 口产生一个低 电平,一个脉冲是由一个高电平和一个低电平组成的 MOV TMOD,#00010000B ;定时器工作于方式1 MOV TH1,F2H MOV TL1,F2L ;200HZ 输出 SETB EA ;开总中断 SETB TR1 ;开定时器1 运行 SETB ET1 ;开定时器1 允许 LOOP: AJMP LOOP DIN1: CPL P1.0 ;取反P1.0 口,实际 是为了不断的将p1.0 的电平关系转换,即产生了频率 ;频率保持时间////////////////////////////////////// DJNZ R1,RE MOV R1,#50 DJNZ R2,RE MOV R2,#02H 15 ;////////////////////////////////////////////////// MOV A,F2H CJNE A,F3H,XIA ;频率高位到300HZ 的高位了吗? AJMP JIA ;频率高位没到 300HZ 的高位值,直接将低位值加1 XIA: INC F2L

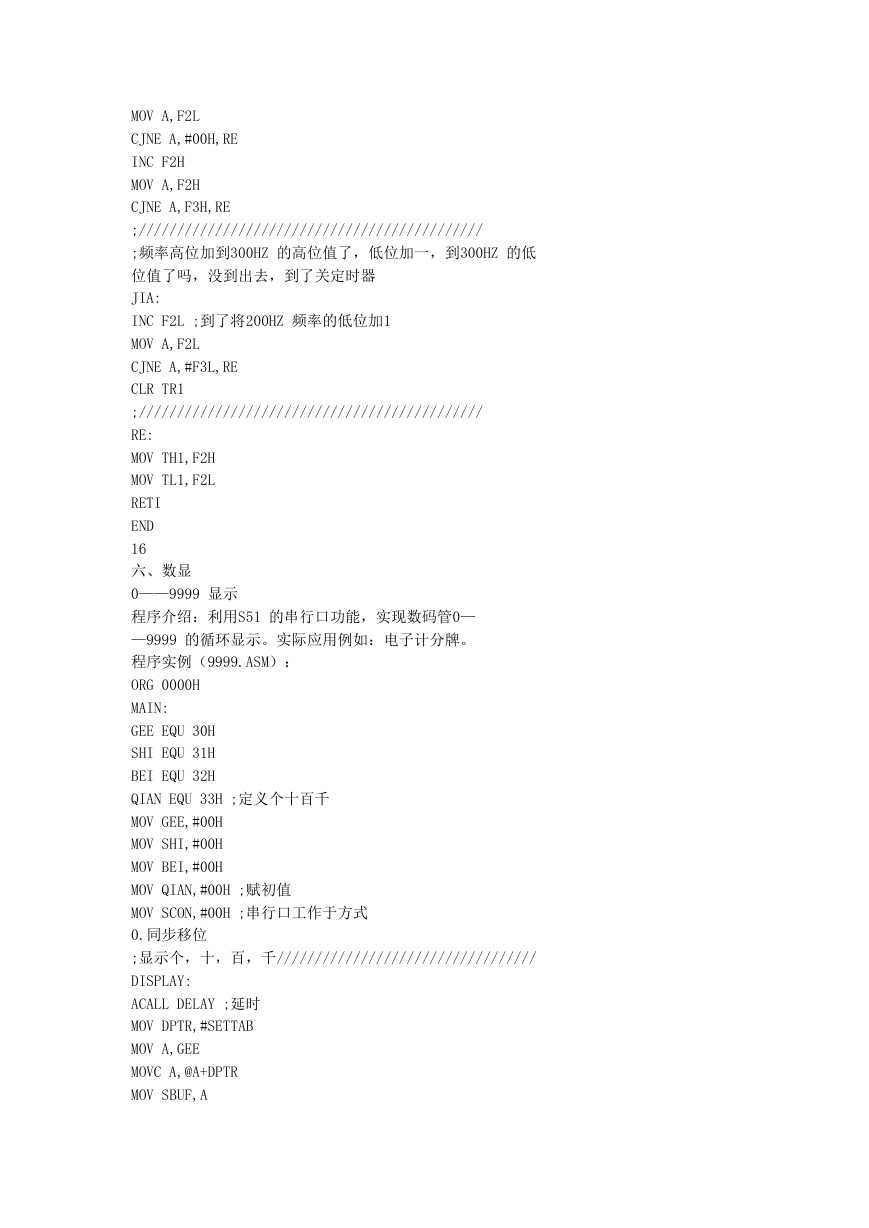

MOV A,F2L CJNE A,#00H,RE INC F2H MOV A,F2H CJNE A,F3H,RE ;///////////////////////////////////////////// ;频率高位加到300HZ 的高位值了,低位加一,到300HZ 的低 位值了吗,没到出去,到了关定时器 JIA: INC F2L ;到了将200HZ 频率的低位加1 MOV A,F2L CJNE A,#F3L,RE CLR TR1 ;///////////////////////////////////////////// RE: MOV TH1,F2H MOV TL1,F2L RETI END 16 六、数显 0——9999 显示 程序介绍:利用S51 的串行口功能,实现数码管0— —9999 的循环显示。实际应用例如:电子计分牌。 程序实例(9999.ASM): ORG 0000H MAIN: GEE EQU 30H SHI EQU 31H BEI EQU 32H QIAN EQU 33H ;定义个十百千 MOV GEE,#00H MOV SHI,#00H MOV BEI,#00H MOV QIAN,#00H ;赋初值 MOV SCON,#00H ;串行口工作于方式 0.同步移位 ;显示个,十,百,千////////////////////////////////// DISPLAY: ACALL DELAY ;延时 MOV DPTR,#SETTAB MOV A,GEE MOVC A,@A+DPTR MOV SBUF,A
D1: JNB TI,D1 17 CLR TI MOV DPTR,#SETTAB MOV A,SHI MOVC A,@A+DPTR MOV SBUF,A D2: JNB TI,D2 CLR TI MOV DPTR,#SETTAB MOV A,BEI MOVC A,@A+DPTR MOV SBUF,A D3: JNB TI,D3 CLR TI MOV DPTR,#SETTAB MOV A,QIAN MOVC A,@A+DPTR MOV SBUF,A D4: JNB TI,D4 CLR TI ;///////////////////////////////////////////// ;个,十,百,千的依次加一///////////////////// INC GEE MOV A,GEE CJNE A,#0AH,DISPLAY MOV GEE,#00H INC SHI MOV A,SHI CJNE A,#0AH,DISPLAY 18 MOV SHI,#00H INC BEI MOV A,BEI CJNE A,#0AH,DISPLAY MOV BEI,#00H INC QIAN MOV A,QIAN CJNE A,#0AH,DISPLAY MOV QIAN,#00H AJMP DISPLAY ;////////////////////////////////////////////////// ;延时////////////////////////////////////////////// DELAY: MOV R1,#0FFH

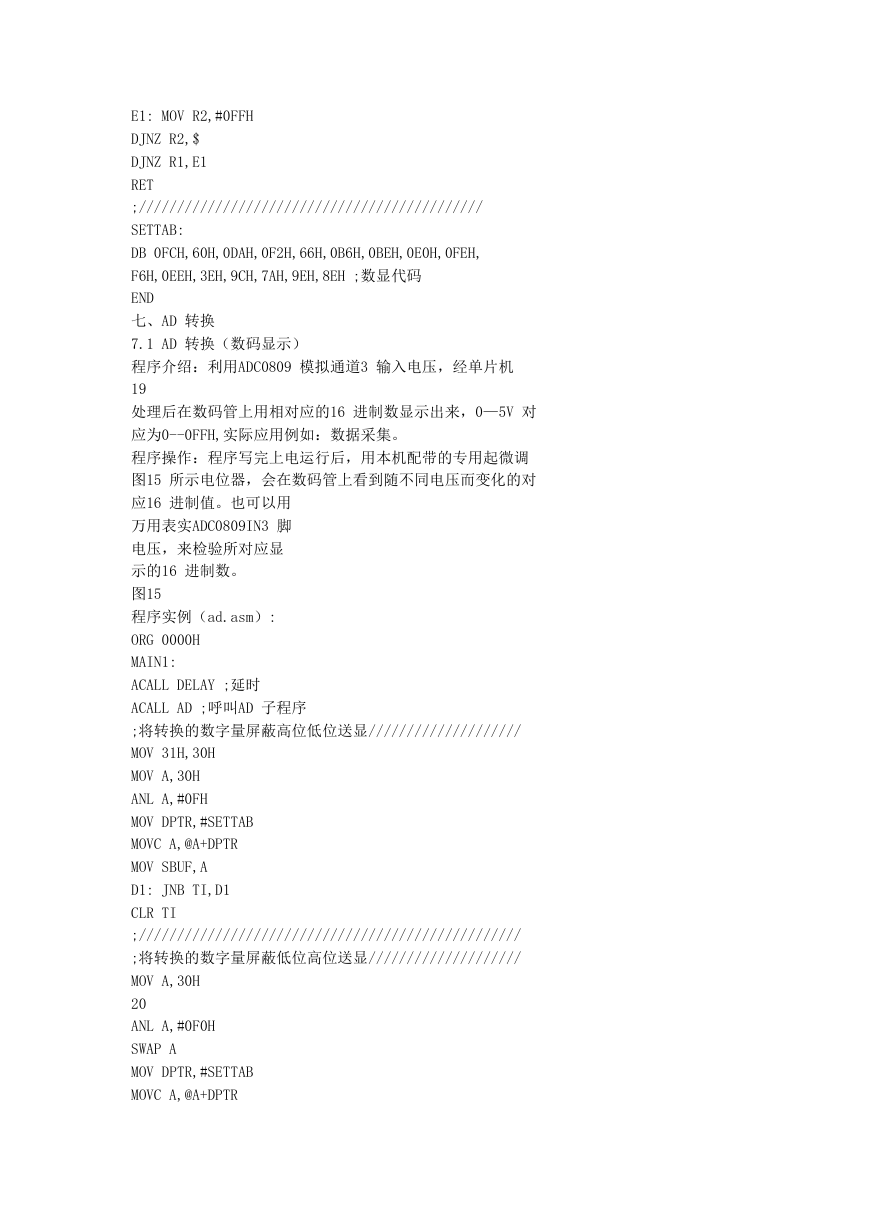

E1: MOV R2,#0FFH DJNZ R2,$ DJNZ R1,E1 RET ;///////////////////////////////////////////// SETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H,0FEH, F6H,0EEH,3EH,9CH,7AH,9EH,8EH ;数显代码 END 七、AD 转换 7.1 AD 转换(数码显示) 程序介绍:利用ADC0809 模拟通道3 输入电压,经单片机 19 处理后在数码管上用相对应的16 进制数显示出来,0—5V 对 应为0--0FFH,实际应用例如:数据采集。 程序操作:程序写完上电运行后,用本机配带的专用起微调 图15 所示电位器,会在数码管上看到随不同电压而变化的对 应16 进制值。也可以用 万用表实ADC0809IN3 脚 电压,来检验所对应显 示的16 进制数。 图15 程序实例(ad.asm): ORG 0000H MAIN1: ACALL DELAY ;延时 ACALL AD ;呼叫AD 子程序 ;将转换的数字量屏蔽高位低位送显//////////////////// MOV 31H,30H MOV A,30H ANL A,#0FH MOV DPTR,#SETTAB MOVC A,@A+DPTR MOV SBUF,A D1: JNB TI,D1 CLR TI ;////////////////////////////////////////////////// ;将转换的数字量屏蔽低位高位送显//////////////////// MOV A,30H 20 ANL A,#0F0H SWAP A MOV DPTR,#SETTAB MOVC A,@A+DPTR

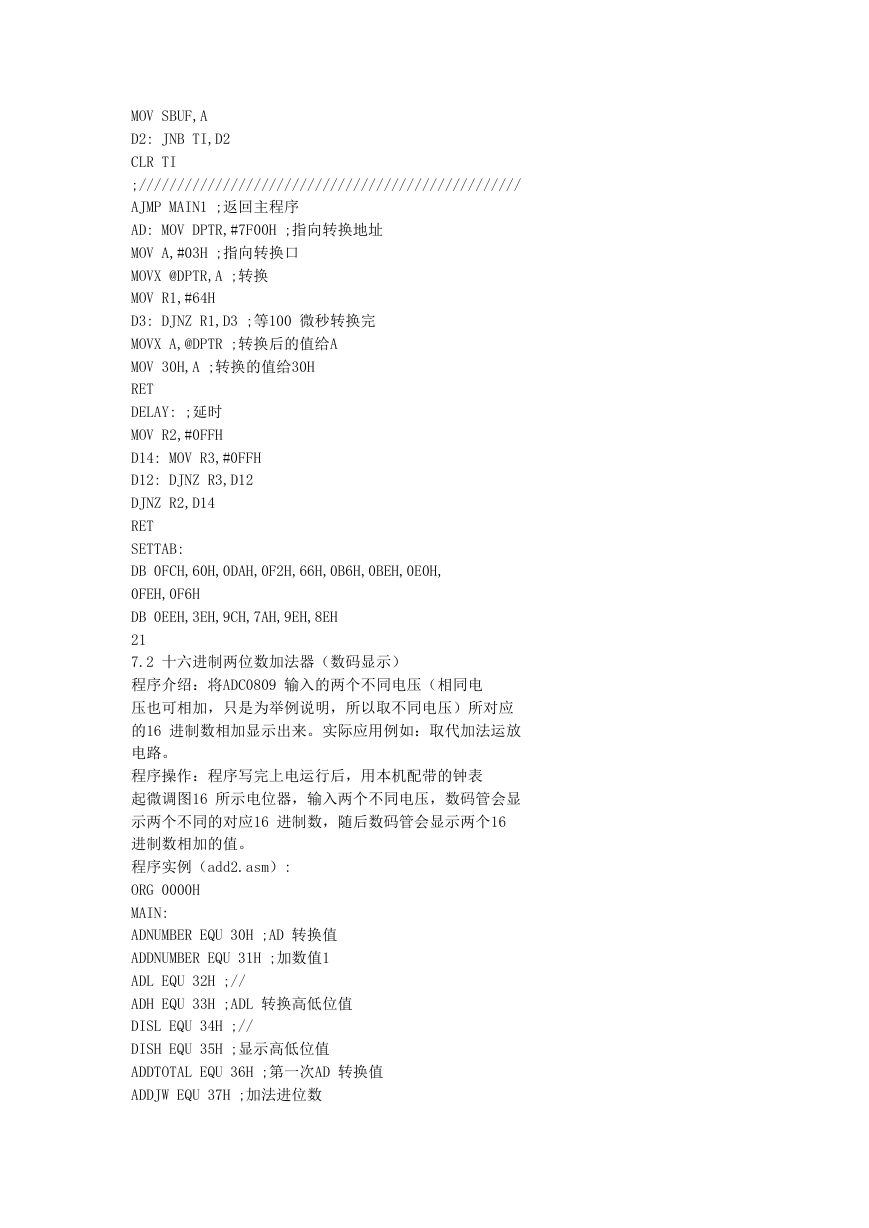

MOV SBUF,A D2: JNB TI,D2 CLR TI ;////////////////////////////////////////////////// AJMP MAIN1 ;返回主程序 AD: MOV DPTR,#7F00H ;指向转换地址 MOV A,#03H ;指向转换口 MOVX @DPTR,A ;转换 MOV R1,#64H D3: DJNZ R1,D3 ;等100 微秒转换完 MOVX A,@DPTR ;转换后的值给A MOV 30H,A ;转换的值给30H RET DELAY: ;延时 MOV R2,#0FFH D14: MOV R3,#0FFH D12: DJNZ R3,D12 DJNZ R2,D14 RET SETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H, 0FEH,0F6H DB 0EEH,3EH,9CH,7AH,9EH,8EH 21 7.2 十六进制两位数加法器(数码显示) 程序介绍:将ADC0809 输入的两个不同电压(相同电 压也可相加,只是为举例说明,所以取不同电压)所对应 的16 进制数相加显示出来。实际应用例如:取代加法运放 电路。 程序操作:程序写完上电运行后,用本机配带的钟表 起微调图16 所示电位器,输入两个不同电压,数码管会显 示两个不同的对应16 进制数,随后数码管会显示两个16 进制数相加的值。 程序实例(add2.asm): ORG 0000H MAIN: ADNUMBER EQU 30H ;AD 转换值 ADDNUMBER EQU 31H ;加数值1 ADL EQU 32H ;// ADH EQU 33H ;ADL 转换高低位值 DISL EQU 34H ;// DISH EQU 35H ;显示高低位值 ADDTOTAL EQU 36H ;第一次AD 转换值 ADDJW EQU 37H ;加法进位数
